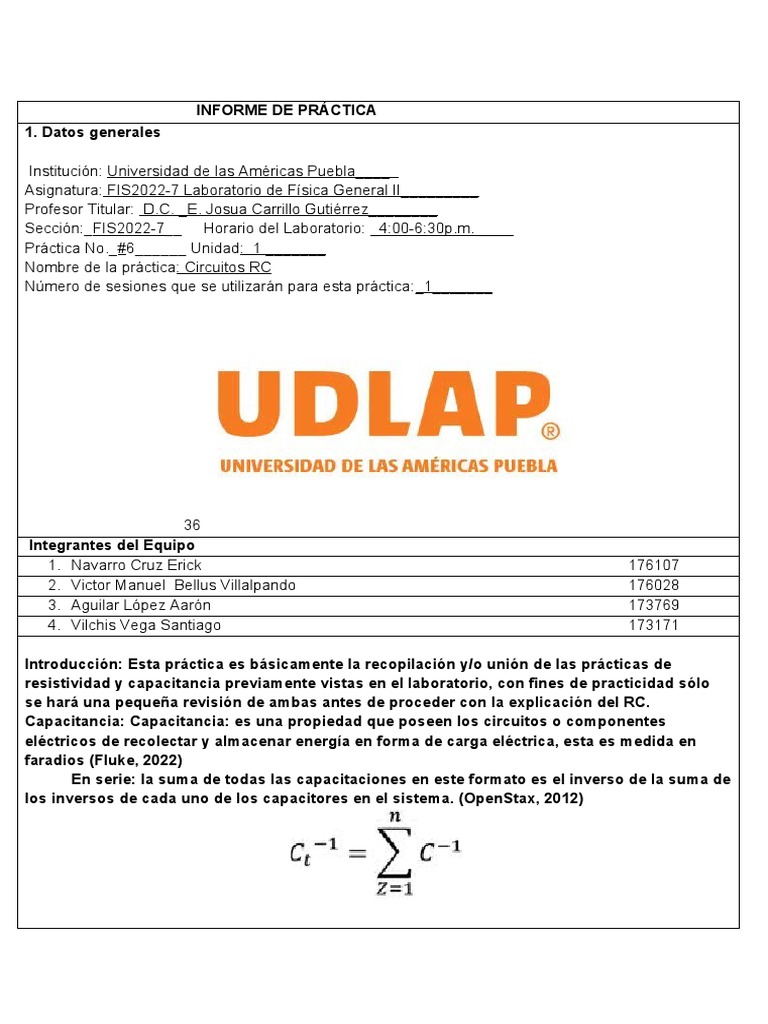

INFORME DE PRÁCTICA

1. Datos generales

Institución: Universidad de las Américas Puebla____

Asignatura: FIS2022-7 Laboratorio de Física General II_________
Profesor Titular: D.C. _E. Josua Carrillo Gutiérrez________
Sección:_FIS2022-7__ Horario del Laboratorio: _4:00-6:30p.m. ____
Práctica No._#6______ Unidad: 1 _______
Nombre de la práctica: Circuitos RC
Número de sesiones que se utilizarán para esta práctica:_1_______

36
Integrantes del Equipo
1. Navarro Cruz Erick 176107
2. Victor Manuel Bellus Villalpando 176028
3. Aguilar López Aarón 173769
4. Vilchis Vega Santiago 173171

Introducción: Esta práctica es básicamente la recopilación y/o unión de las prácticas de

resistividad y capacitancia previamente vistas en el laboratorio, con fines de practicidad sólo
se hará una pequeña revisión de ambas antes de proceder con la explicación del RC.
Capacitancia: Capacitancia: es una propiedad que poseen los circuitos o componentes
eléctricos de recolectar y almacenar energía en forma de carga eléctrica, esta es medida en
faradios (Fluke, 2022)
En serie: la suma de todas las capacitaciones en este formato es el inverso de la suma de
los inversos de cada uno de los capacitores en el sistema. (OpenStax, 2012)
 En paralelo: la suma de las capacitancias en este formato precisó es la suma directa del
valor de cada capacitor dentro del sistema. (OpenStax, 2012)

El dispositivo que permite el almacenamiento y liberación de la energía eléctrica, responsable

del término capacitancia es conocido como capacitor o en su defecto condensador eléctrico;
su estructura primaria es muy simple ya que consta de 2 placas de igual tamaño (de algún
material conductor) separadas por algún dieléctrico (cerámica, plásticos, caucho, aire, vacío,
entre otros), es importante destacar que la capacitancia dependiente al dieléctrico utilizado.
Asimismo, la carga de un capacitor es inversamente proporcional a la distancia entre ambas
placas y directamente al voltaje aplicado. (Schrader, s.f.)
Resistividad: la resistividad eléctrica es mucho más sencillo de explicar, ya que está
simplemente es la propiedad de restringir la corriente eléctrica que fluye en algún objeto
determinado ( Schlumberger, 2022). Ahora bien, esta magnitud es medida en ohmios, y cabe
resaltar que absolutamente todos los materiales tienen cierta resistividad eléctrica
exceptuando a los superconductores los cuales requieren de temperaturas increíblemente
bajas y presentan una resistividad nula.
En paralelo: la suma de todas las resistencias en este formato es el inverso de la suma
de los inversos de cada uno de las resistencias en el sistema. (OpenStax, 2012)

En paralelo: la suma de las resistencias en este formato precisó es la suma directa del
valor de cada resistencia dentro del sistema. (OpenStax, 2012)

El dispositivo que permite esto es conocido como resistencia, para poder identificar el valor
que está posee cuenta con un sistema de tiras de colores las cuales indica la resistividad que
posee dicha resistencia.
Ahora bien los circuitos RC, son una combinación de capacitores y resistencias, constan
básicamente de 3 partes.
Una fuente de energía: la cual proveerá la energía al sistema.
un interruptor: nos permitirá regular cuánta energía accede al sistema y al mismo tiempo
al desactivar se dará opción a que los condensadores se descarguen
Una resistencia: permitirá que el condensador se cargue de forma más segura y
constante.
Un condensador: almacenará la energía eléctrica que el sistema le vaya proveyendo.
Carga del capacitor: conforme el tiempo aumenta y se continúa de proveyendo energía al
sistema el capacitor seguirá cargándose hasta alcanzar su tope, en otras palabras cuando el
tiempo tiende a infinito y se está suministrando energía al sistema el capacitor llegará a su
límite y no aumentará del mismo. Esto puede ser medido con la siguiente ecuación. (Openstax,
2012)

Descarga del capacitor: una vez apagamos el switch o cortamos el suministro energético del
sistema, la carga que el capacitor proveía irá disminuyendo se hasta llegar al cero, en otras
palabras, cuando se deja de suministrar energía y el tiempo tiende a infinito la carga del
capacitor va a tender a cero. Esto puede ser medido por la siguiente ecuación: (Openstax, 2012)
Objetivo:
Analizar la carga y descarga de un capacitor dentro de un circuito RC y calcular de manera
experimental y teórica la constante de tiempo capacitiva del circuito
Material y reactivos:

● Fuente de bajo voltaje 0-24 V (E80D431)

● Sensor de voltaje (E8DC251)
● Resistores
● Capacitores
● Cables de conexión
● Protoboard
● Interface universal UI-500
● Multímetro
 Procedimiento:
De la misma forma como fue realizado en las prácticas previas, Comenzamos organizando los cables
por tamaño y conectando la fuente de voltaje a la electricidad asimismo los cables banana caimán a la
fuente de bajo voltaje. Proseguimos retirando la interface universal de su caja (con extremo cuidado de
no dañarla ni perder alguna pieza) y la conectamos a la corriente; sin encenderla hasta que todo
estuviese listo.
Mientras un miembro de nuestro equipo abría el programa “pasco” en la computadora del laboratorio
otro se encargó de armar el circuito RC, utilizando el protoboard, los cables de unión, capacitor y
resistencia otorgada a nosotros.
Se conecto la interfaz universal al sistema RC y previo a conectar la fuente de voltaje al sistema esta
fue calibrada a un total de 2 volteos y 1 amperio, una vez calibrada se apago y conecto al sistema, en
donde se puso a correr “pasco” y se encendió la fem. esto dio como resultado la carga del capasitor
como se muestra en la primera grafica y cuando llego a su capacidad máxima se apago la fem, lo cual
dio lugar a la descarga del capacitor como muestra la 2da grafica.

Resultados:
 Tao Teórico

7.809669

Tao Experimental

7.809

Porcentaje de Error.

0.008566304155%

Observaciones experimentales/Análisis:
● La carga y descarga sufren un cambio exponencial.
● Para registrar los datos de descarga antes la carga tenía que haberse saturado y ser constante.
● Se nos presentó un pico en el voltaje absorbido por el capacitor.
● El sistema “pasco” no permite calcular los tao de forma independiente, por lo que es requerido
separarlos manualmente.

Conclusiones:

Los circuitos RC son el tipo de circuito mas común a lo largo del mundo, y esto se debe a su gran
practicidad, mientras el capacitor puede absorbes y retener la energía eléctrica mientras que la
resistencia regula corriente con la cual el voltaje llega al capacitor, permitiéndole a este cargarse se
una forma mas segura.

Se comprendido el proceso de carga y descarga de un capacitor, lo cual nos ayuda a comprender

mejor el funcionamiento del mismo, ya que no es una carga inmediata, así como tampoco infinita. El
capacitor también tiene un limite el cual una vez rebasado es liberado al sistema de nueva cuenta, ya
que no va a almacenar mas energía de la que puede.

Referencias:
Schlumberger. (2022). Energy Glossary en Español. Obtenido de
 https://glossary.slb.com/es/terms/r/resistivity

Fluke. (2022). Obtenido de ¿Qué es la capacitancia?:

https://www.fluke.com/es-mx/informacion/blog/electrica/que-es-la-capacitancia

Openstax. (2012). Fisica Universitaria Volumen 2. Obtenido de Circuitos RC:

https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/10-5-circuitos-
rc#CNX_UPhysics_27_05_ChargeRC

OpenStax. (05 de 2012). Fisica Universitaria volumen 2. Obtenido de Condensadores en serie y

en paralelo: https://openstax.org/books/f%C3%ADsica-universitaria-volumen-2/pages/8-
2-condensadores-en-serie-y-en-paralelo

Schrader, E. (s.f.). Quartux. Obtenido de ¿Qué es un capacitor o condensador eléctrico? :

https://www.quartux.com/blog/que-es-un-capacitor-o-condensador-electrico
