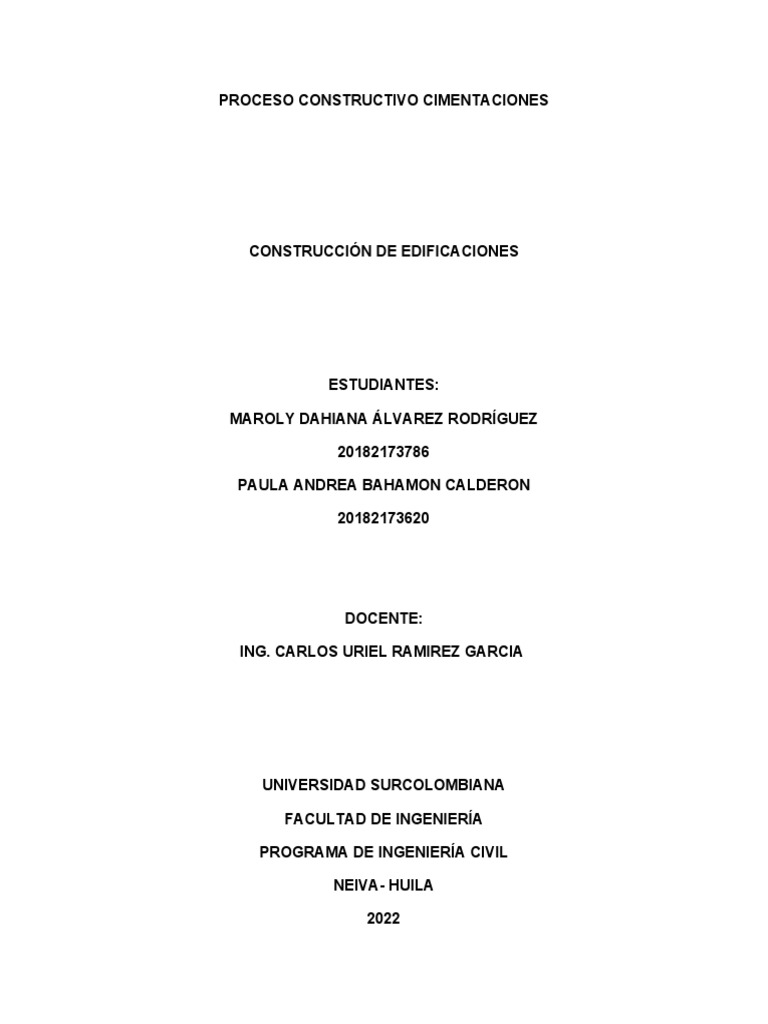

PROCESO CONSTRUCTIVO CIMENTACIONES
CONSTRUCCIÓN DE EDIFICACIONES
ESTUDIANTES:
MAROLY DAHIANA ÁLVAREZ RODRÍGUEZ
20182173786
PAULA ANDREA BAHAMON CALDERON
20182173620
DOCENTE:
ING. CARLOS URIEL RAMIREZ GARCIA
UNIVERSIDAD SURCOLOMBIANA
FACULTAD DE INGENIERÍA
PROGRAMA DE INGENIERÍA CIVIL
NEIVA- HUILA
2022
CONTENIDO
1. INTRODUCCIÓN
2. OBJETIVOS
3. IDENTIFICACIÓN DE LA ACTIVIDAD
4. ACTIVIDAD ANTERIOR
5. INFORMACIÓN REQUERIDA
6. REQUERIMIENTOS
7. EJECUCIÓN Y CONTROL
8. ENTREGA
9. CONCLUSIONES
1.INTRODUCCIÓN
2. OBJETIVOS
3. IDENTIFICACION DE LA ACTIVIDAD
NOMBRE: CONSTRUCCIÓN DE UNA CIMENTACIÓN
UNIDAD DE PAGO: Metros Cúbicos
CANTIDAD: 2 Z1, 8 Z2, 2 Z3 para un total de 12 zapatas
TIEMPO DE EJECUCIÓN: 1 día en su fundición, 1 día desencofrado, total 2 días
ESPECIFICACIÓN TÉCNICA
4. ACTIVIDAD ANTERIOR
5. INFORMACIÓN REQUERIDA
PLANOS DE EJES, CIMIENTO Y DESAGUES
Imagen. Plano Cimientos
Imagen. Zapata 1
Imagen. Zapata 2
Imagen. Zapata 3
Imagen. Columna 30X30
PLANOS ARQUITECTONICOS
Imagen. Plano Arquitectónico
NORMAS REQUERIDAS
- NSR-10: Se debe cumplir con la norma sismo resistente en este caso el
capítulo C.6 donde nos da los detalles CIMBRAS Y ENCOFRADOS,
EMBEBIDOS Y JUNTAS DE CONSTRUCCIÓN.
- C.6.1 — Diseño de cimbras y encofrados
- C.6.1.1 — El objeto de las cimbras y encofrados es obtener una estructura
que cumpla con la forma, los niveles y las dimensiones de los elementos
según lo indicado en los planos de diseño y en las especificaciones.
- C.6.1.2 — Las cimbras y encofrados deben ser esencial y suficientemente
herméticos para impedir la fuga del mortero.
- C.6.1.3 — Las cimbras y encofrados deben estar adecuadamente
arriostrados o amarrados entre sí, de tal manera que conserven su posición
y forma.
- C.6.1.4 — Las cimbras y encofrados y sus apoyos deben diseñarse de tal
manera que no dañen la estructura previamente construida.
- C.6.1.5 — El diseño de las cimbras y encofrados debe tener en cuenta los
siguientes factores:
(a) Velocidad y método de colocación del concreto;
(b) Cargas de construcción, incluyendo cargas verticales, horizontales y de
impacto;
(c) Requisitos especiales de las cimbras y encofrados para la construcción
de cáscaras, losas plegadas, domos, concreto arquitectónico u otros tipos
de elementos similares;
- C.6.1.6 — Las cimbras y encofrados para elementos de concreto pre
esforzado deben estar diseñadas y construidas de tal manera que permitan
desplazamientos del elemento sin causar daños durante la aplicación de la
fuerza de pre esforzado.
ANÁLISIS DE PRECIOS UNITARIOS
PANORAMA DE RIESGOS
6. REQUERIMIENTOS
MATERIAL / NORMA TECNICA
CANTIDAD
EQUIPO A CUMPLIR
Concreto de 28 Mpa NTC 121 Y NTC 321
Acero de refuerzo NTC 2289
Alambra NTC 115
Vibrador NTC 121
Carretilla
Cinta Metrica NTC 3316
Personal:
- cuadrilla de obreros (1 oficial y 3 ayudantes)
cálculos:
Z1 :
1.40 x 1.40 x 0.40 = 0,784 m3 x 2 cimientos = 1,568 m3 concreto
Acero de refuerzo 7#4c / .18 para varillas horizontales
Acero de refuerzo 7#4c / .18 para varillas verticales
Z2:
0.80 x 1.40 x 0.40 = 0,448 m3 x 8 cimientos = 3,584 m3 concreto
Acero de refuerzo 7#4c / .18 para varillas horizontales
Acero de refuerzo 4#4c / .18 para varillas verticales
Z3:
1.10 x 1.10 x 0.40 = 0, 484 m3 x 2 cimientos = 0,968 m3 concreto
Acero de refuerzo 6#4c / .18 para varillas horizontales
Acero de refuerzo 6#4c / .18 para varillas verticales
7. EJECUCCIÓN Y CONTROL
- Se realiza la colocación de un solado de concreto con 5 cm de espesor al fondo
de la excavación y se aprisiona para obtener una superficie regular.
- Se realiza el armado de las canastillas de acero de acuerdo con las dimensiones
y especificaciones dadas en el plano estructural.
- Se realiza el amarre de flejes con ayuda del alambre negro teniendo en cuenta
sus espaciamientos, alineamientos y demás especificaciones dadas en los planos.
- Se coloca la armadura del acero dentro de la excavación apoyándolos con ayuda
de los separadores de concreto para evitar que toquen el fondo y laterales.
- Se realiza un chequeo de medidas interiores, sección y ángulos.
- Se realiza encofrado de las zapatas y de la cimentación,
- Se define y localiza la ubicación para suministro del concreto.
- Se vierte el concreto progresivamente en capas no mayores a 30cm; empezando
por las zapatas más alejadas del sitio de suministro del concreto hasta las zapatas
más cercanas. Se aplicar vibrado a la mezcla mediante vibradores especializados
mientras se vacía el concreto para garantizar la uniformidad y no segregación en
la mezcla.
- Se enraza la superficie del concreto con una regla de aluminio hasta conseguir
una nivel liso y parejo.
- Se verifican niveles finales de cimientos.
- Se inicia el proceso de curado (pasados aproximadamente sesenta minutos)
mediante rociado de agua hasta como mínimo alcanzar la resistencia a
compresión máxima de diseño de la estructura.
8. ENTREGA
Se entregan la cimentación fundida con su respectivo solado de 5 cm con sus
respectivas dimensiones y se entrega en proceso de curado, en lo posible que se
haga con agua caliente para así evitar la evaporación interna del agua.
9.CONCLUSION
