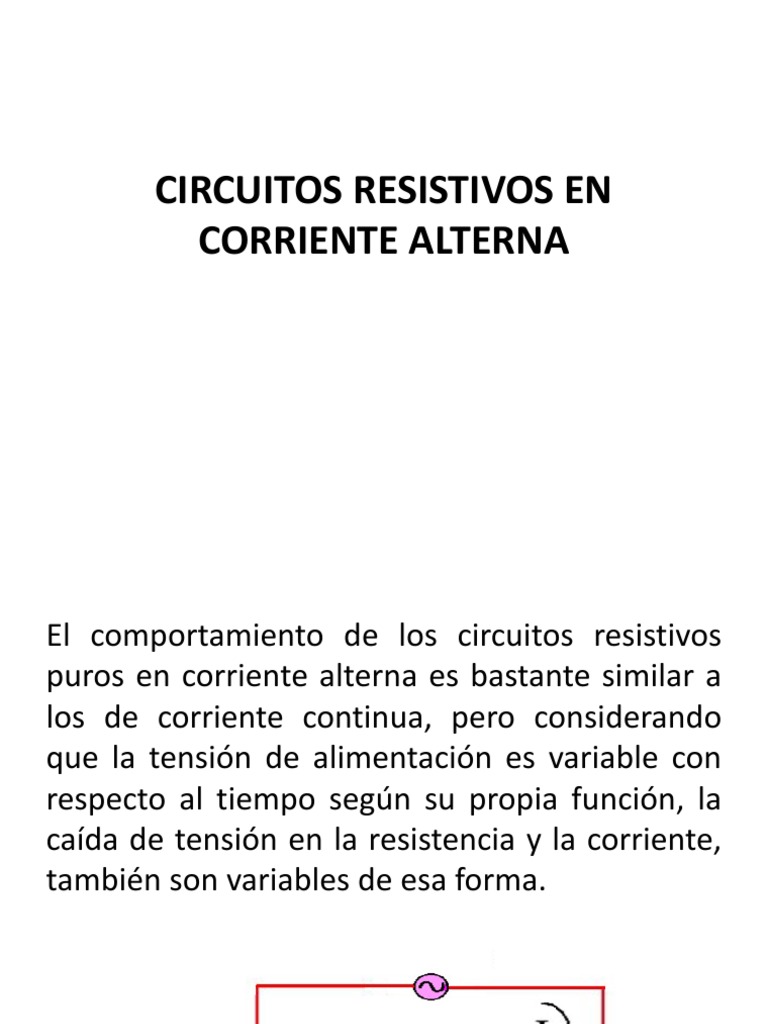

CIRCUITOS RESISTIVOS EN

CORRIENTE ALTERNA
El comportamiento de los circuitos resistivos
puros en corriente alterna es bastante similar a
los de corriente continua, pero considerando
que la tensión de alimentación es variable con
respecto al tiempo según su propia función, la
caída de tensión en la resistencia y la corriente,
también son variables de esa forma.

W
La Ley de Ohm también es aplicable en los CIRCUITOS
RESISTIVOS PUROS, utilizando los valores instantáneos de
tensión y corriente. La corriente varía también de forma senoidal
con la misma fase que la tensión (no hay desplazamiento entre la
curva de tensión y corriente cuando el circuito es resistivo puro).

En forma fasorial se ven los vectores sobre una misma línea (sin
un ángulo de desfasaje).
Circuito puramente resistivo
 IMPEDANCIA (Z)
La impedancia es la oposición de un elemento al paso de la corriente alterna
(AC).

Se define como la relación entre la tensión y la corriente en circuitos de corriente alterna

(AC).

Se representa con la letra Z. El concepto de impedancia surge debido de bobinas (L) y

condensadores (C) en los circuitos de AC.

Estos componentes introducen desfasaje entre la tensión y la corriente y presentan por

sus características una reacción al paso de la corriente llamada reactancia.

En corriente alterna la impedancia (Z) tiene dos componentes, una parte real y otra parte
imaginaria y se expresan mediante un número complejo, de la forma: x + jy.

Siendo “x” la parte real del número complejo y “y” su parte imaginaria.

La impedancia es la suma de la resistencia del elemento (parte real) y la reactancia

(parte imaginaria).

En forma polar la expresamos como

Z = RÐ0°
 CIRCUITOS INDUCTIVOS EN
CORRIENTE ALTERNA
Reactancia inductiva
En corriente alterna un inductor también presenta
una resistencia al paso de la corriente denominada
reactancia inductiva. La misma se calcula como:
XL = ω L
ω = Velocidad angular = 2 π f rad/seg.
L = Inductancia (henrios)
XL = Reactancia inductiva (W)
 CIRCUITOS INDUCTIVOS PUROS
Funcionamiento con una señal senoidal
Durante el semiciclo positivo, al aumentar la tensión de
alimentación, la corriente encuentra cierta dificultad al paso a
través de la bobina, siendo al comienzo máxima la tensión sobre
la misma y decreciendo a medida que circula mayor corriente.
Cuando la tensión y el campo magnético son máximos, el
potencial de alimentación comienza a decrecer y debido al
campo magnético autoinducido, la corriente sigue circulando.
En una inductancia podemos ver que, a diferencia del capacitor,
la tensión se adelanta a la corriente.
Angulo entre la tensión y la corriente
En los circuitos inductivos puros, la tensión sobre el inductor se encuentra
adelantada 90 grados sobre la corriente.

Impedancia
En circuitos inductivos puros está formada únicamente por la reactancia
inductiva.
En forma polar la expresamos como el módulo de Z y 90 grados de desfase:

Z = XLÐ90°
En el caso de de un circuito con bobina ideal, Z = 0 + jXL, siendo
XL la reactancia inductiva.
CIRCUITOS RL EN CORRIENTE ALTERNA
 Impedancia (Z) en circuitos RL
La impedancia tiene una componente real (por R) y una imaginaria
(por XL). En forma binómica se representa como:
Z = R + j XL
En forma polar se representa mediante su módulo (raiz cuadrada de
la suma de los cuadrados de R y XL)y su ángulo de desfase.
Módulo de la impedancia:

𝒁= 𝑹𝟐 + 𝑿𝑳𝟐
Impedancia en forma polar
𝒁= 𝑹𝟐 + 𝑿𝑳𝟐 Ðq°
 CIRCUITOS CAPACITIVOS EN CORRIENTE
ALTERNA
En corriente alterna los circuitos se comportan de una manera
distinta ofreciendo una resistencia denominada reactancia
capacitiva, que depende de la capacidad y de la frecuencia.

Reactancia Capacitiva
La reactancia capacitiva es función de la velocidad angular
(por lo tanto de la frecuencia) y de la capacidad.

ω = Velocidad angular = 2πf

C = Capacidad
Xc = Reactancia Capacitiva

Podemos ver en la fórmula que a mayor frecuencia el

capacitor presenta menos resistencia al paso de la señal.
 CIRCUITOS CAPACITIVOS PUROS
Como podemos ver existe un desfasaje entre la
tensión y la corriente. En los circuitos capacitivos
puros se dice que la corriente adelanta a la
tensión 90 grados.
INTENSIDAD
La intensidad del circuito se calcula como la
tensión dividida por la impedancia, que en este
caso es únicamente Xc y tomando en cuenta el
desfase, sabiendo que la intensidad está
adelantada en el capacitor.

𝑽
𝑰 = Ð90°
𝒁
 CIRCUITOS RC EN CORRIENTE ALTERNA
En un circuito RC en corriente alterna, también
existe un desfasaje entre la tensión y la corriente
y que depende de los valores de R y de Xc y
tiene valores mayores a 0 y menores a 90
grados. Angulo de desfase:
#$%
q= arctg( )
&
Impedancia (Z) en circuitos RC
 CIRCUITOS RLC
En los circuitos RLC se acoplan resistencias, capacitores e
inductores. Existe también un ángulo de desfasaje entre las
tensiones y corrientes (y entre las potencias), que incluso puede
llegar a hacerse cero. En caso de que las reactancias capacitivas e
inductivas sean de distinto valor para determinada frecuencia,
tendremos desfasajes.

Dependiendo de cual de las reactancias sea mayor podremos

afirmar si se trata de un circuito con características capacitivas o
inductivas y por lo tanto si la tensión adelanta a la corriente (y con
qué ángulo) o si la corriente adelanta a la tensión.
A continuación detallamos los valores de un circuito RLC simple en
serie.
REACTANCIA CAPACITIVA

ω = Velocidad angular = 2πf

C = Capacidad
Xc = Reactancia Capacitiva

REACTANCIA INDUCTIVA
XL = ω L
ω = Velocidad angular = 2 π f rad/seg.
L = Inductancia (henrios)
XL = Reactancia inductiva (W)
Impedancia total del circuito RLC serie
𝒁= 𝑹𝟐 + (𝑿𝑳 − 𝑿𝒄)𝟐
R = Resistencia
XL = Reactancia inductiva
Xc = Reactancia capacitiva

Angulo de desfasaje entre tensión y corriente

𝑿𝑳$𝑿𝒄
q= Arctg
𝑹

Xl = Reactancia inductiva
Xc = Reactancia capacitiva
R = Resistencia
RESUMEN
 Conexiones Trifásicas

• Esta formado por tres corrientes alternas (AC) monofásicas de igual

frecuencia y amplitud, las cuales están desfasadas entre ellas 120°. Cada
una de las corrientes alternas monofásicas que forman el sistema se
designa con el nombre de fase. Este sistema presenta varias ventajas;
mayor economía en la transmisión (cables más finos que en una línea
monofásica equivalente) mejor rendimiento en los transformadores y en
los motores, a los que alimenta con potencia constante y no pulsada,
como en el caso de usar corriente monofásica.

• La corriente alterna trifásica se usa mucho en industrias, donde la

maquinaria funciona con motores para esta alimentación.

• Existen dos tipos de conexión: en delta y en estrella

Generador Trifásico.
