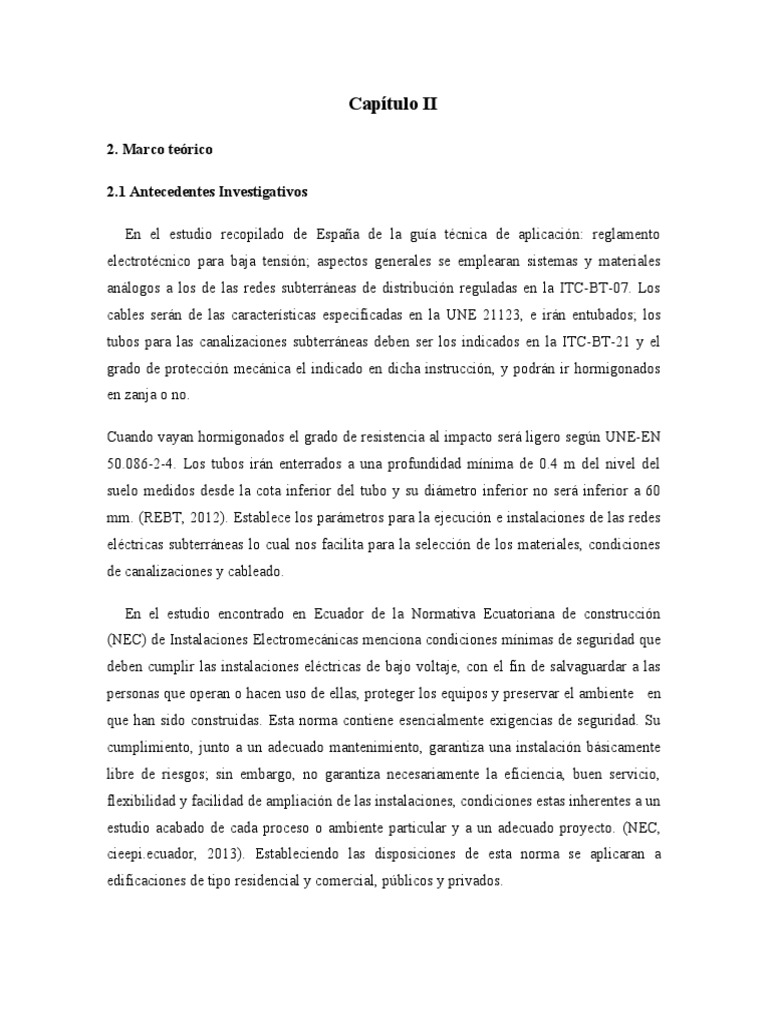

Capítulo II

2. Marco teórico

2.1 Antecedentes Investigativos

En el estudio recopilado de España de la guía técnica de aplicación: reglamento

electrotécnico para baja tensión; aspectos generales se emplearan sistemas y materiales
análogos a los de las redes subterráneas de distribución reguladas en la ITC-BT-07. Los
cables serán de las características especificadas en la UNE 21123, e irán entubados; los
tubos para las canalizaciones subterráneas deben ser los indicados en la ITC-BT-21 y el
grado de protección mecánica el indicado en dicha instrucción, y podrán ir hormigonados
en zanja o no.

Cuando vayan hormigonados el grado de resistencia al impacto será ligero según UNE-EN
50.086-2-4. Los tubos irán enterrados a una profundidad mínima de 0.4 m del nivel del
suelo medidos desde la cota inferior del tubo y su diámetro inferior no será inferior a 60
mm. (REBT, 2012). Establece los parámetros para la ejecución e instalaciones de las redes
eléctricas subterráneas lo cual nos facilita para la selección de los materiales, condiciones
de canalizaciones y cableado.

En el estudio encontrado en Ecuador de la Normativa Ecuatoriana de construcción

(NEC) de Instalaciones Electromecánicas menciona condiciones mínimas de seguridad que
deben cumplir las instalaciones eléctricas de bajo voltaje, con el fin de salvaguardar a las
personas que operan o hacen uso de ellas, proteger los equipos y preservar el ambiente en
que han sido construidas. Esta norma contiene esencialmente exigencias de seguridad. Su
cumplimiento, junto a un adecuado mantenimiento, garantiza una instalación básicamente
libre de riesgos; sin embargo, no garantiza necesariamente la eficiencia, buen servicio,
flexibilidad y facilidad de ampliación de las instalaciones, condiciones estas inherentes a un
estudio acabado de cada proceso o ambiente particular y a un adecuado proyecto. (NEC,
cieepi.ecuador, 2013). Estableciendo las disposiciones de esta norma se aplicaran a
edificaciones de tipo residencial y comercial, públicos y privados.
 En el análisis desarrollado en Ecuador ciudad de Guayaquil afirma que se exigen cuando
las redes de distribución son subterráneas, así como en aquellos sitios donde la
conformación urbanística no permita construcción de redes aéreas de acuerdo con los
mandatos establecidos. En la actualidad se está poniendo en práctica el soterramiento de las
líneas eléctricas, así como las acometidas, con el objeto de mejorar el paisaje circundante y
obtener seguridad para las personas que conviven cerca de las líneas eléctricas. También se
exigen acometidas subterráneas para cargas mayores de 35 kW y menores de 225 kW, en
este caso la acometida subterránea deberá ser exclusiva a partir del transformador de la red
de distribución y el calibre de los conductores deberá ser tal que la regulación de tensión no
supere el 3%. (Elizabeth, 2014). Menciona así las medidas que se debe optar al realizar las
instalaciones de una red eléctrica subterránea resguardando la seguridad de la persona y
acatando las normas de instalación.

2.2 Fundamentación Científica Técnica

Acometida Eléctrica. Se entiende por acometida, la parte de la instalación eléctrica que

se construye desde las redes públicas de distribución hasta el medidor instalado en las
instalaciones del usuario según normas establecidas en el Código Eléctrico Americano,
Código Eléctrico Nacional CPE INEN-19 y Regulación 002/10.

Tipos de acometidas.

Acometida aérea: Desde redes aéreas de baja tensión la acometida podrá ser aérea para
cargas instaladas iguales o menores a 35 Kw.
Figura 1. Acometida eléctrica aérea. Universidad Nacional de Loja, José Herminio Mejía Molina,
2014, p. 16.

Acometidas subterráneas: Desde redes subterráneas de baja tensión, la acometida

siempre será subterránea. Para cargas mayores a 35 Kw. y menores a 225 Kw desde redes
aéreas, la acometida siempre será subterránea.

En los sectores donde el sistema de distribución es subterráneo, las acometidas también

deberán serlo y para la construcción de su canalización los conductores deberán obtener la
respectiva autorización.
Figura 2. Acometida eléctrica subterránea, Universidad Nacional de Loja, José Herminio Mejía
Molina, 2014, p. 17.

Acometidas especiales: Se consideran especiales las acometidas a servicios temporales

y provisionales de obra.

Tipos de acometidas según su nivel de tensión.

 Bajo voltaje: inferior a 0,6 kV,

 Medio voltaje: entre 0,6 y 40 kV.
 Alto voltaje: mayor a 40 kV.

Tipos de conductores de las acometidas.

Para la instalación de acometidas se utilizarán conductores múltiplex, conformados por

conductores de aluminio 5005 con aislamiento TW para las fases y desnudo ASC para el
neutro; siendo los calibres recomendados los siguientes:

Servicio monofásico dos hilos: Dúplex 2x4 AWG, ASC

Dúplex 2x6 AWG, ASC

Servicio monofásico tres hilos y doble monofásico: Triplex 3x6 AWG, ASC
 Triplex 3x4 AWG, ASC

Servicio trifásico cuatro hilos: Cuádruplex 4x4 AWG, ASC

Cuádruplex 4x6 AWG, ASC

Canalizaciones eléctricas

Canalización eléctrica es el conjunto constituido por uno o más conductores eléctricos y

los elementos que aseguran su fijación y su protección mecánica.

Con el fin de proteger el aislamiento de las causas mecánicas de deterioro y evitar el

riesgo de fuego, según (NEC, NORMA ECUATORIANA DE CONSTRUCCION, 2013)
prescribe que todos los conductores queden encerrados en una envolvente metálica u otra
protección adecuada. En la construcción generalmente se utilizan tubos rígidos o flexibles.
La gran mayoría de las instalaciones eléctricas emplean los tubos rígidos de acero. Estos
tubos pueden ser instalados en el interior o en el exterior de los muros o pueden quedar
sujetos a un perfil laminado, en vigas y columnas o empotrado en losas, columnas o vigas
de hormigón.

Ductos para acometida subterránea

Se aceptan para los ductos de acometidas de bajo voltaje desde la red subterránea,
cualquiera de los materiales que se anotan a continuación:

a) Hierro galvanizado
b) PVC del tipo reforzado o duro
c) Polietileno (manguera reforzada)
d) Tubos Conduit

En cualquier caso, el diámetro del ducto será de 51,8 mm como mínimo. En caso de
utilizarse tubo de hierro galvanizado se deberá poner codo eléctrico para permitir la
curvatura suave por donde pasará el cable de la acometida. Para facilitar la instalación de la
acometida subterránea, el ducto irá en una sola pieza continua desde la caja de medidores
hasta la red de baja tensión que pasa por la vereda, siempre y cuando la distancia no sea
mayor a 10 m.

Para distancias de máximo 10 m no hace falta que se construya el pozo de revisión en la

parte inferior del tablero o caja, sin embargo la acometida bajará desde esta caja en forma
perpendicular hasta el piso, punto desde el cual haciendo una curvatura suave
(aproximadamente 45°), se dirigirá hacia la red de baja tensión. El propósito es que al pasar
el cable no se encuentre interrupciones por uniones de ductos y/o por ángulos
pronunciados. (CARINA ELIZABETH PUNINA PROAÑO, 2014)

Como fundamento primordial en la selección de la canalización correcta, se debe

considerar primero el tipo de cable a utilizar y su calibre (diámetro). En todos los casos, se
busca siempre la protección del cableado sin excederse de manera arbitraria (incrementaría
los costos), y lo más común en todo tipo de instalaciones es utilizar tubería. Las tuberías
más usadas son la EMT (Electrical Metallic Tubing) y la PVC (Rigid Polyvinyl Chloride
Conduit), además de canastas metálicas, tuberías flexibles y ductos para instalaciones
comerciales e industriales. En general, la canalización seleccionada debe estar debidamente
dimensionada según la cantidad y el tipo de cables que contenga. Tiene que estar soportada
y ser continua en todo su trayecto. Además debe contar con todos sus accesorios y acoples
de fábrica. (proelectrica.net, 2019)

Figura 3. Conductor armado con protección metálico tipo MC, Canalización eléctrica,
Proelectrica.net, 2019.
Ubicación

Las canalizaciones, salvo casos de fuerza mayor, se ubicarán en la franja del terreno de
dominio público que corresponda según la Ordenanza del Subsuelo, si fuera el caso, bajo
aceras y/o calzadas, procurando que el trazado sea lo más rectilíneo posible, paralelo en
toda su longitud a las fachadas de los edificios principales o, en su defecto, a los bordillos.
(hc energia, 2013)

Tipos de zanjas normalizados, Dimensiones

En función del número de circuitos trifásicos, uno por cada tubo, se establece la
siguiente clasificación general:

 Zanja tipo "2": 2 tubos 160 mm (energía)+1 tritubo 50 mm (telecontrol).

 Zanja tipo "4": 4 tubos 160 mm (energía)+1 tritubo 50 mm (telecontrol).
 Zanja tipo "6": 6 tubos 160 mm (energía)+1 tritubo 50 mm (telecontrol).
 Zanja tipo "9": 9 tubos 160 mm (energía)+1 tritubo 50 mm (telecontrol).
 Zanja tipo "12": 12 tubos 160 mm (energía)+1 tritubo 50 mm (telecontrol).

Estas clasificaciones, conjuntamente con la ubicación de la zanja en el terreno,

determinan las dimensiones básicas de los tipos normalizados. (hc energia, 2013)

Características de las zanjas

Una vez excavada, compactada y nivelada la zanja se procederá a la construcción de una

base en arena de un espesor mínimo de 0.05 m, con el fin de asentar los ductos en toda su
longitud. Luego de construida la base, se procede a la instalación de los ductos. Si la zanja
se efectúa con equipo mecánico (retroexcavadora), los últimos 0.20 m. de excavación se
ejecutarán manualmente con pica y pala.

Si al efectuar la zanja se encuentra en su fondo material de mala calidad (con contenido

de materia orgánica, arcillas expansivas, etc.), se debe extraer y llenar con cascajo de
cantera que tendrá un grado de compactación que cumpla con las especificaciones que se
incluyen más adelante. La máxima sobre excavación por suelo malo será de 0.40 m. y al
finalizarla se debe compactar el fondo y proceder con el lleno citado hasta obtener la
profundidad de norma. Una vez ensamblado el banco de ductos, se instala dentro de la
zanja cuidando de cumplir con una separación entre ductos no menor de 0.05 m. Una vez
instalados los ductos, las zanjas serán rellenadas y compactadas acorde con su situación
(calzada, andén, zona verde).

Profundidad de enterramiento de los ductos

De acuerdo con el reglamento técnico de instalaciones eléctricas (RETIE), elaborado en

el documento de las Empresas Públicas de Medellín (2018) la profundidad de enterramiento
de ductos para redes de distribución subterráneas, tomada desde la superficie superior del
suelo terminado hasta la parte superior del conductor o del ducto, no debe ser menor a los
valores dados en la siguiente tabla:

Tabla 1.

Especificaciones para profundidad de ductos

Tensión de fase Profundidad de ducto

(V) (m)

Alumbrado publico 0.50

0 a 600 0.60

601 a 34500 0.75

34501 a 57500 1.00

Fuente: Empresas Públicas de Medellín, 2018, p. 5

Dimensiones del ducto

El diámetro de la tubería recomendado a emplear será mínimo de 3" para redes de baja
tensión, y mínimo de 4” para redes de media tensión, pero dependerá en todos los casos del
número de cables por ducto y su calibre. El área libre del ducto no será inferior en ningún
caso al 60% del área total útil.
Tabla 2.

Diámetros mínimos de ductos recomendados por tensión de fase.

Tensión de fase – fase (V) Diámetro de ducto a utilizar

0 a 600 Mínimo Ø 88 mm (3")

Ø 150 mm (6") – 1 circuito

601 a 34500
trifásico por cada ducto

Ø 100 mm (4") – 1 hilo por

34501 a 57500
cada ducto

Fuente: Empresas Públicas de Medellín, Información general para el diseño y construcción

de obras civiles de redes eléctricas subterráneas, 2018, p. 8

Cemento solvente para uniones

Este material cumplirá para su aceptación con la norma ICONTEC 576. Se aplicará con
brocha de cerda natural y deberá limpiarse y secarse previamente el ducto antes de la
aplicación.

Dimensiones de la excavación

Para determinar la anchura de la excavación es necesario tener en cuenta que se deben

conservar como mínimo 0.15 m entre la pared de la excavación y el borde lateral del ducto;
además de las dimensiones de los diámetros de los ductos, cantidad de ductos dispuestos
horizontalmente según el diseño propuesto y la separación mínima de 0.05 m. entre ellos.El
tendido máximo de ductos horizontales, será de 4 ductos. La profundidad del banco de
ductos se determina a partir de cumplir las distancias mínimas exigidas en el RETIE y
mencionadas anteriormente; del número de tendidos verticales de ductos que determine el
diseño de la red y los diámetros de los ductos.

Cantidad de ductos

En la totalidad de casos, el número de ductos de un banco debe ser superior al número

de ductos ocupados determinado por el diseño de la red, el cual debió prever si el sector a
servir es factible de futuras expansiones, a continuación se suministra una tabla que marca
las recomendaciones para determinar la cantidad de ductos a utilizar por cada nivel de
tensión.

Tabla 3.

Cantidad de ductos para canalizaciones.

Ductos ocupados Ductos de reserva

De 1 a 3 Dr=1

Doc
Entre 4 a 6 Dr
2

Doc
>6 Dr= -2
2

Fuente: Empresas Públicas de Medellín, Información general para el diseño y construcción

de obras civiles de redes eléctricas subterráneas, 2013, p. 11

Dónde:

Dr = ductos de reserva

Doc = ductos ocupados

En el caso de obtener un número con decimales, de ductos ocupados, el número de

ductos de reserva se aproximará al entero superior.

Material de lleno de las zanjas

En la norma RS0-002 de EPM, se establecen las características técnicas que debe

cumplir el material de lleno para las zanjas donde están ubicados los bancos de ductos.
Figura 4. Llenado de zanja para canalización eléctrica subterránea, Empresas Públicas de
Medellín, (Grupo-emp), 2018, p. 6
