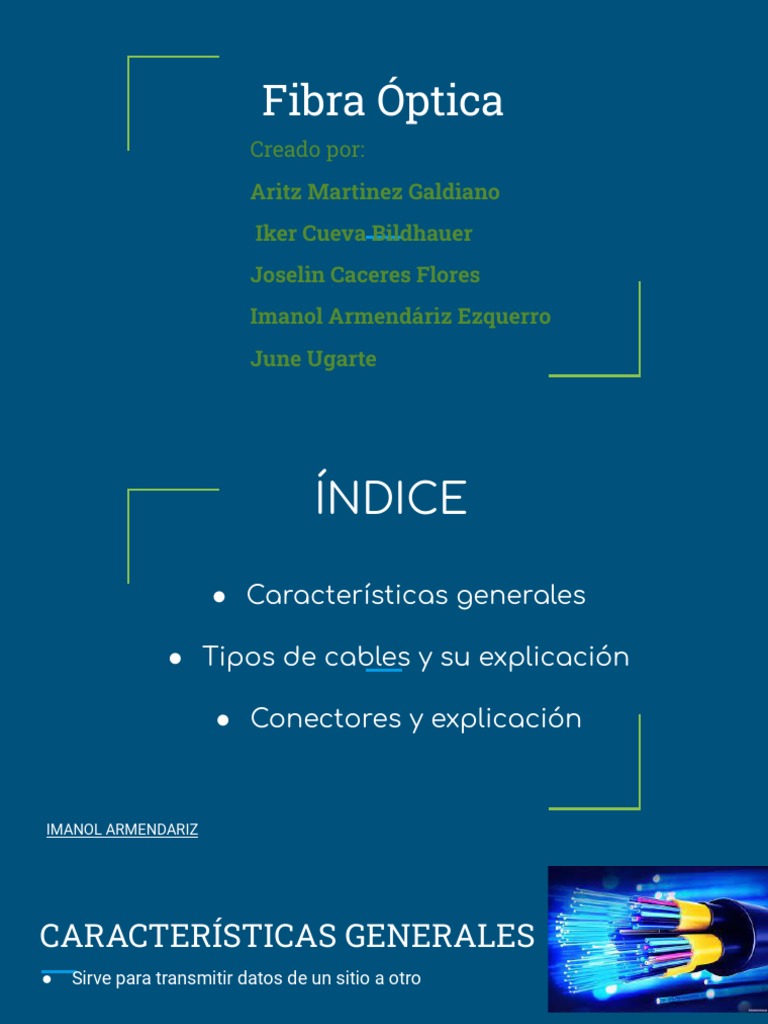

Fibra Óptica

Creado por:
Aritz Martinez Galdiano
Iker Cueva Bildhauer
Joselin Caceres Flores
Imanol Armendáriz Ezquerro
June Ugarte
 ÍNDICE

● Características generales

● Tipos de cables y su explicación

● Conectores y explicación

IMANOL ARMENDARIZ
CARACTERÍSTICAS GENERALES
● Sirve para transmitir datos de un sitio a otro

● Es un medio de red que transmite impulsos de luz

● Ofrece unas velocidades más altas

● Mayor propagación (es decir más alcance, que llega más lejos)

● Es un filamento de vidrio o plástico y opera con infrarrojos que no son capaces de

verse a la vista humana
IMANOL ARMENDÁRIZ
Tipos de cables Imanol Armendariz

La fibra óptica funciona por la reflexión de la luz dentro de su núcleo de vidrio.

De acuerdo a ello la fibra óptica se clasifica en diferentes tipos:

– Multimodo

– Multimodo con índice graduado

– Monomodo
 IKER CUEVA

CABLE MULTIMODO

– Multimodo: Multitud de haces reflejados dentro de un

núcleo de mayor diámetro que el resto de fibras, pueden
llegar a tener mil haces de propagación de luz, cada uno
en un ángulo distinto.

● No puede ser usado para grandes distancias

porque los haces se desfasan.

● En la mayoría de aplicaciones en las que se usa se

requieren de dos fibras.
 IKER CUEVA

CABLE MULTIMODO CON ÍNDICE GRADUADO

– Multimodo con índice graduado: Es un tipo
de fibra óptica donde el índice de refracción
de una fibra de índice graduado disminuye
gradualmente desde su centro, y va
disminuyendo al mismo valor que el
revestimiento en el borde central.

● Está formado por varias capas, cada

una tiene un índice de refracción propia
para conseguir que los haces de luz
sigan una reflexión.

● Viajan menos haces de luz pero no

sufren tanto desfase como las de
multimodo, alcanzan mayores
distancias.
 CABLE MONOMODO
JUNE UGARTE

– Monomodo:Se llama así porque solo cuenta

con una vía de propagación.

A la fibra monomodo también se la llama axial,

ya que el pulso de luz viaja transversalmente a lo
largo de todo el cable, la cual consiste en una
sola longitud de onda de luz en el núcleo de la
fibra, lo que se traduce en una barrera antes
posibles interferencias que pueden distorsionar
la calidad de la transmisión a grandes
distancias,como ocurre con la fibra multimodo.
Conectores
Los conectores finalizan el cable de la fibra óptica y su función es alinear el núcleo de
la fibra a un adaptador que tendrá que permite el paso de la luz entre dos o más fibras
ópticas

Tipos de conectores:

FC (ferrule connector)

SC (standard connector subscriber connector)

ST (straight tip) o BFOC

SFCC (small form factor connectors):LC y MT-RJ

Aritz Martinez
FC (ferrule connector)
FC (ferrule connector) es un tipo de conector para fibras
monomodo y multimodo el cual permite una conexión en
rosca con el adaptador, lo que le aporta un buen
alineamiento y por eso está diseñado para entornos con
vibraciones.Se usa en las redes y en aplicaciones
industriales y medicina.

Aritz Martinez
Galdiano
SC (standard connector subscriber connector)
SC (standard connector subscriber connector) e s el conector más usado en Europa y EE.UU.Sirve
para fibras monomodo o multimodo.Tiene el cuerpo de plástico y un mecanismo de inserción
llamado push-pull,cuya fijación con el adaptador es en forma de clip.Posee un comportamiento
óptico muy estable,el cual permite que se reconecte muchas veces sin perder alineamiento
óptico.Puede presentarse en formato dúplex,donde contará con una guía de plástico que une 2
cables para que uno haga de emisor y el otro de receptor.

June Ugarte
ST (straight tip) o BFOC
Su diseño está inspirado en la conexión de cables coaxiales mediante bayoneta.Al
pricipio se utilizaba mucho en redes LAN, por los que puede encontrarse en multitud
de instalaciones,aunque actualmente ya no se emplee.Además es un conector
parecido a los conectores de los coaxiales. Suele utilizarse en instalaciones
Ethernet Híbridas

Joselin Cáceres
SFCC (small form factor connectors):LC y MT-RJ
El conector SFCC se divide en dos grupos que son:
LC (little connector o local conector): este conector tiene
un aspecto similar a un pequeño SC, tiene el tamaño de
un RJ-45 y se presenta en formato sencillo o duplex, en el
formato duplex consta de unas guías que unen dos
cables para que uno haga de emisor y otro de receptor.

MT-RJ (mechanical transfer jack):Permite conexiones

dúplex de fibras multimodo.En el espacio de un conector
SC aloja sus dos fibras ópticas de conexión e incorpora
un mecanismo de fijación rápida.Se usa mucho en las
LAN actuales.
Joselin Cáceres
ENLACES DE LA INFORMACIÓN

Lic. en Informática - UNAM

Tipos de cables-

Conectores y usos-https://programas.cuaed.unam.mx ›
fibraoptica_plantilla
FIN
