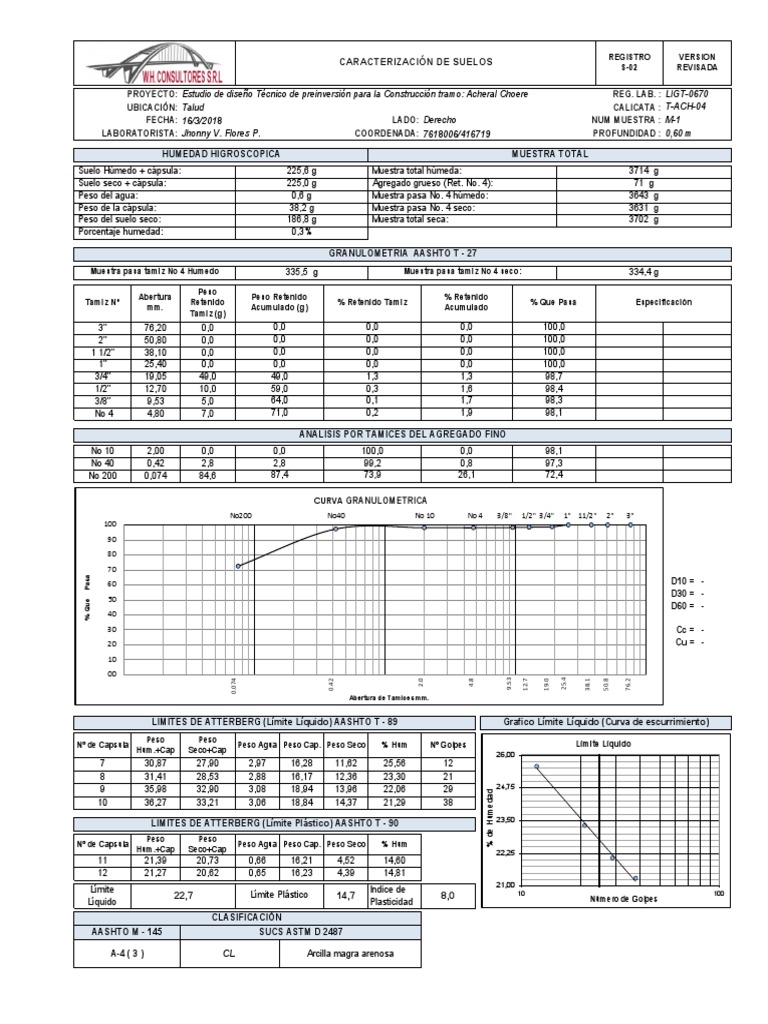

REGISTRO VERSION

CARACTERIZACIÓN DE SUELOS
S-02 REVISADA

PROYECTO: Estudio de diseño Técnico de preinversión para la Construcción tramo: Acheral Choere REG. LAB. : LIGT-0670
UBICACIÓN: Talud CALICATA : T-ACH-04
FECHA: 16/3/2018 LADO: Derecho NUM MUESTRA : M-1
LABORATORISTA: Jhonny V. Flores P. COORDENADA: 7618006/416719 PROFUNDIDAD : 0,60 m

HUMEDAD HIGROSCOPICA MUESTRA TOTAL

Suelo Húmedo + cápsula: 225,6 g Muestra total húmeda: 3714 g
Suelo seco + cápsula: 225,0 g Agregado grueso (Ret. No. 4): 71 g
Peso del agua: 0,6 g Muestra pasa No. 4 húmedo: 3643 g
Peso de la cápsula: 38,2 g Muestra pasa No. 4 seco: 3631 g
Peso del suelo seco: 186,8 g Muestra total seca: 3702 g
Porcentaje humedad: 0,3%

GRANULOMETRIA AASHTO T - 27
Muestra pasa tamiz No 4 Humedo 335,5 g Muestra pasa tamiz No 4 seco: 334,4 g

Peso
Abertura Peso Retenido % Retenido
Tamiz Nº Retenido % Retenido Tamiz % Que Pasa Especificación
mm. Acumulado (g) Acumulado
Tamiz (g)
3" 76,20 0,0 0,0 0,0 0,0 100,0
2" 50,80 0,0 0,0 0,0 0,0 100,0
1 1/2" 38,10 0,0 0,0 0,0 0,0 100,0
1" 25,40 0,0 0,0 0,0 0,0 100,0
3/4" 19,05 49,0 49,0 1,3 1,3 98,7
1/2" 12,70 10,0 59,0 0,3 1,6 98,4
3/8" 9,53 5,0 64,0 0,1 1,7 98,3
No 4 4,80 7,0 71,0 0,2 1,9 98,1

ANALISIS POR TAMICES DEL AGREGADO FINO

No 10 2,00 0,0 0,0 100,0 0,0 98,1
No 40 0,42 2,8 2,8 99,2 0,8 97,3
No 200 0,074 84,6 87,4 73,9 26,1 72,4

CURVA GRANULOMETRICA
No200 No40 No 10 No 4 3/8" 1/2" 3/4" 1" 11/2" 2" 3"
100
90
80
70
Pasa

60 D10 = -
50
D30 = -
% Que

D60 = -
40
30 Cc = -
20 Cu = -
10
00
9.53

25.4
2.0

4.8
0.074

0.42

12.7

19.0

38.1

50.8

76.2

Abertura de Tamices mm.

LIMITES DE ATTERBERG (Límite Líquido) AASHTO T - 89 Grafico Límite Líquido (Curva de escurrimiento)
Peso Peso Límite Líquido
Nº de Capsula Peso Agua Peso Cap. Peso Seco % Hum Nº Golpes
Hum.+Cap Seco+Cap 26,00
7 30,87 27,90 2,97 16,28 11,62 25,56 12
8 31,41 28,53 2,88 16,17 12,36 23,30 21
9 35,98 32,90 3,08 18,94 13,96 22,06 29 24,75
% de Humedad

10 36,27 33,21 3,06 18,84 14,37 21,29 38

23,50
LIMITES DE ATTERBERG (Límite Plástico) AASHTO T - 90
Peso Peso
Nº de Capsula Peso Agua Peso Cap. Peso Seco % Hum
Hum.+Cap Seco+Cap 22,25
11 21,39 20,73 0,66 16,21 4,52 14,60
12 21,27 20,62 0,65 16,23 4,39 14,81
21,00
Límite Indice de 10 100
22,7 Límite Plástico 14,7 8,0 Número de Golpes
Líquido 22,734505 Plasticidad
80
CLASIFICACIÓN
AASHTO M - 145 SUCS ASTM D 2487

A-4 ( 3 ) CL Arcilla magra arenosa
