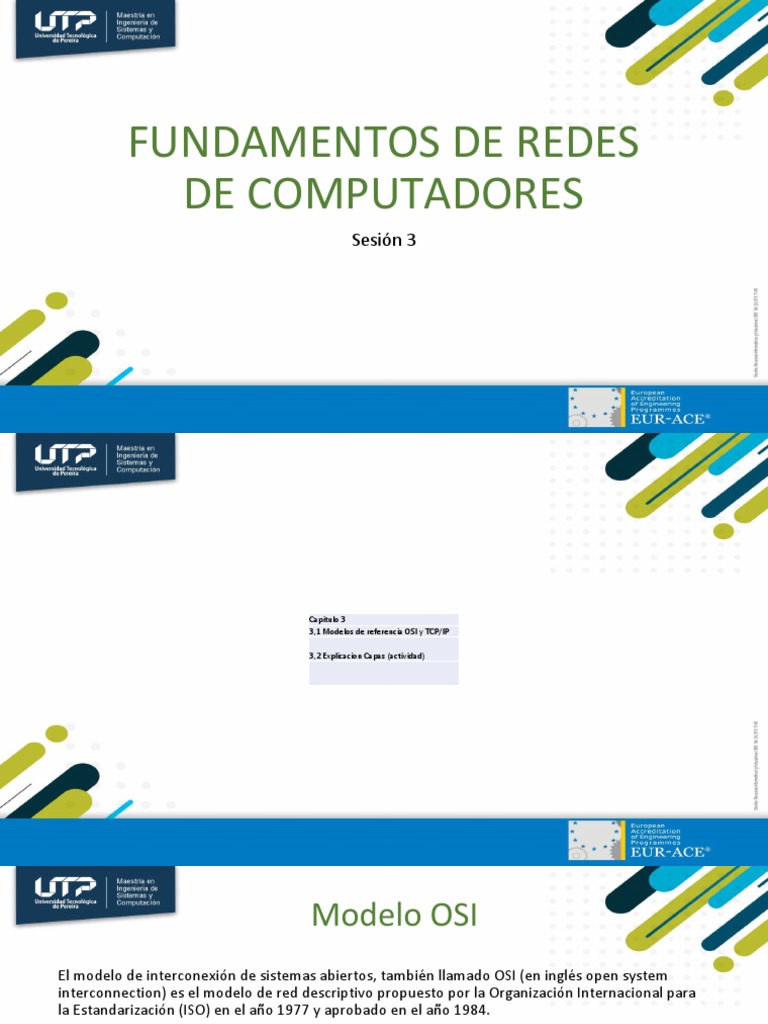

FUNDAMENTOS DE REDES

DE COMPUTADORES
Sesión 3
Capitulo 3
3,1 Modelos de referencia OSI y TCP/IP

3,2 Explicacion Capas (actividad)

 Modelo OSI
El modelo de interconexión de sistemas abiertos, también llamado OSI (en inglés open system
interconnection) es el modelo de red descriptivo propuesto por la Organización Internacional para
la Estandarización (ISO) en el año 1977 y aprobado en el año 1984.
Es una normativa formada por siete capas que define las diferentes fases por las que deben pasar
los datos para viajar de un dispositivo a otro sobre una red de comunicaciones.
 Modelo OSI
• El modelo OSI establece una arquitectura jerárquica estructurada en 7 capas. La
idea es descomponer el proceso complejo de la comunicación en varios
problemas más sencillos y asignar dichos problemas a las distintas capas, de
forma que una capa no tenga que preocuparse por lo que hacen las demás.
Según la estructura jerárquica, cada capa realiza servicios para la capa
inmediatamente superior, a la que devuelve los resultados obtenidos, y a su vez
demanda servicios a la capa inmediatamente inferior.
 Tipos de servicio
El modelo OSI establece los dos tipos de servicio básicos que existen para las
telecomunicaciones:
• Con conexión: es necesario establecer primero una conexión mediante un
circuito para intercambiar información. Un tipo de comunicación con conexión es
la telefónica, tanto móvil como fija.
• Sin conexión: para enviar o recibir información no será necesario establecer un
circuito. El mensaje se envía con una dirección de destino y este llegará de la
forma más rápida posible, pero no necesariamente ordenado. Un ejemplo típico
es el envío de emails.
 Conceptos y terminología que
se utiliza en el modelo OSI
• Sistema: Es el elemento físico en donde se aplica el modelo. Es el conjunto de
máquinas físicas de diversa índole que, conectadas, son capaces de transferir
información
• Modelo: Un modelo ayuda a definir una estructura junto a una serie de funciones
que realizará el sistema de telecomunicaciones. Un modelo no aporta la
definición de cómo se debe implementar una red de telecomunicaciones, sino
que solamente define cual debe ser el procedimiento normalizado para
intercambiar información.
 Conceptos y terminología que
se utiliza en el modelo OSI
• Nivel: Es un conjunto de funciones específicas para facilitar la comunicación agrupadas en una entidad que
a su vez se relaciona tanto con un nivel inferior como con un nivel superior.

- Cada nivel está diseñado para realizar funciones específicas. Cuando necesitemos implementar unas
determinadas funciones a la red aplicaremos el nivel que corresponda a estas funciones.
- Cada uno de estos niveles se relaciona con el anterior y el posterior en la escala de abstracción. Obtiene
datos del nivel inferior y proporciona estos al nivel superior
- Cada nivel contiene unos servicios que son independientes a la implantación práctica
- Se debe establecer unos límites para cada nivel siempre y cuando aseguren el flujo de información entre
cada uno
 Funcionamiento básico
Los protocolos de cada nivel se comunican con sus homólogos o peer, es decir su
mismo protocolo situado en el otro extremo de la comunicación. De esta forma no
tendrán influencia otros protocolos de otros niveles.
Además, cada nivel trabaja de forma independiente de las demás, sin necesidad de
saber el funcionamiento del resto de niveles. De esta forma cada uno es
modificable sin que exista influencia en los demás. Por ejemplo, si queremos añadir
un equipo físico o una tarjeta de red esto influirá solamente en la capa que
controle estos dispositivos.
 Niveles OSI orientados a
aplicación
Estos niveles trabajan directamente con las aplicaciones que solicitan los servicios
de niveles inferiores. Se encarga de adecuar la información para que sea
comprensible desde el punto de vista de un usuario, mediante una interfaz y un
formato.
 Capa 7: Aplicación
Este es el último nivel, y en encargado de permitir a los usuarios ejecutar acciones
y comandos en sus propias aplicaciones como por ejemplo un botón para enviar un
email o un programa para enviar archivos mediante FTP. Permite también la
comunicación entre el resto de capas inferiores.
Un ejemplo de la capa de aplicación puede ser el protocolo SMTP para el envío de
correos electrónicos, programas de transmisión de ficheros por FTP, etc.
 Capa 6: Presentación
Como su propio nombre intuye, esta capa se encarga de la representación de la
información transmitida. Asegurará que los datos que nos llegan a los usuarios
sean entendibles a pesar de los distintos protocolos utilizados tanto en un receptor
como en un transmisor. Traducen una cadena de caracteres en algo entendible,
por así decirlo.

En esta capa no se trabaja con direccionamiento de mensajes ni enlaces, sino que

es la encargada de trabajar con el contenido útil que nosotros queremos ver.
 Capa 5: Sesión
Mediante este nivel se podrá controlar y mantener activo el enlace entre las
máquinas que están transmitiendo información. De esta forma se asegurará que
una vez establecida la conexión, esta e mantengas hasta que finalice la
transmisión.
Se encargará del mapeo de la dirección de sesión que introduce el usuario para
pasarlas a direcciones de transporte con las que trabajan los niveles inferiores.
 Niveles OSI orientados a
red
Estos niveles se encargan de gestionar el apartado físico de la conexión, como el
establecimiento de la comunicación, el enrutamiento de ésta y el envío
 Capa 4: Transporte
Este nivel se encarga de realizar el transporte de los datos que se encuentran
dentro del paquete de transmisión desde el origen al destino. Esto se realiza de
forma independiente al tipo de red que haya detectado el nivel inferior. La unidad
de información o PDU antes vista, también le llamamos Datagrama si trabaja con el
protocolo UDP orientado al envío sin conexión, o Segmento, si trabaja con el
protocolo TCP orientado a la conexión.
Esta capa trabaja con los puertos lógicos como son el 80, 443, etc.
 Capa 3: Red
Esta capa se encarga de la identificación del enrutamiento entre dos o más redes
conectadas. Este nivel hará que los datos puedan llegar desde el transmisor al
receptor siendo capaz de hacer las conmutaciones y encaminamientos necesarios
para que el mensaje llegue. Debido a esto es necesario que esta capa conozca la
topología de la red en la que opera.
El protocolo más conocido que se encarga de esto es el IP. También encontramos
otros como IPX, APPLETALK o ISO 9542.
 Capa 2: Enlace de datos
Este nivel se encarga de proporcionar los medios funcionales para establecer la
comunicación de los elementos físicos. Se ocupa del direccionamiento físico de los
datos, el acceso al medio y especialmente de la detección de errores en la
transmisión.
Esta capa construye las tramas de bits con la información y además otros
elementos para controlar que la transmisión se haga de forma correcta. El
elemento típico que realiza las funciones de esta capa es el switch o también el
router, que se encarga de recibir y enviar datos desde un transmisor a un receptor.
 Capa 1: Física
Este nivel se encarga directamente de los elementos físicos de la conexión.
Gestiona los procedimientos a nivel electrónico para que la cadena de bits de
información viaje desde el transmisor al receptor sin alteración alguna.
• Define el medio físico de transmisión: cables de pares trenzados, cable coaxial,
ondas y fibra óptica
• Maneja las señales eléctricas y transmite el flujo de bits
• Define las características de los materiales, como conectores y niveles de tensión
Algunas normas relativas a este nivel son: ISO 2110, EIA-232, V.35, X.24, V24, V.28
Proceso de transmisión de
los datos en el modelo OSI
 Modelo TCP/IP
La definición de TCP/IP es la identificación del grupo de protocolos de red que hacen posible la
transferencia de datos en redes, entre equipos informáticos e internet. Las siglas TCP/IP hacen
referencia a este grupo de protocolos:

∙ TCP es el Protocolo de Control de Transmisión que permite establecer una conexión y el

intercambio de datos entre dos anfitriones. Este protocolo proporciona un transporte fiable de
datos.

∙ IP o protocolo de internet, utiliza direcciones series de cuatro octetos con formato de punto
decimal (como por ejemplo 75.4.160.25). Este protocolo lleva los datos a otras máquinas de la
red.
 Capa 1 o de acceso al
medio
Esta capa define el acceso físico de los equipos conectados a la red y
los protocolos que en él intervienen. También se denomina capa de
enlace de red porque incluye todos los hosts accesibles en una red de
área local. Esta también define la topología de la red, estrella, malla,
anillo, etc, y como se mueven los paquetes entre las interfaces de la
capa de Internet.
 Capa 2 o de Internet
Una de las capas más importantes en el modelo por ocuparse de la
estructura del paquete de datos básico que circula por la red y de cómo
enviarlos a través de la red. La capa de Internet define entonces cómo
será el enrutamiento de los datagramas a partir de la administración de
las direcciones IP.
Por esto la otra función básica de la capa es la identificación del host en
la red mediante una dirección y el direccionamiento de estos
datagramas dando saltos entre enrutadores hasta llegar al destino. Es
aquí en donde trabaja el protocolo IP.
 Capa 3 o de transporte
En la capa de transporte es donde tienen protagonismo los puertos
lógicos de un router, ya que es la capa que establece los canales
básicos que utilizarán las aplicaciones para intercambiar información
entre dos puntos. Por tanto, la capa define como será la conexión de
un host a otro, asociando un puerto a un tipo de aplicación a su vez con
un tipo de datos.
En esta capa hay protocolos que se encargan de la segmentación de
paquetes, del control de errores y el control de flujo de estos. El
protocolo TCP opera en esta capa, siendo un de tipo orientado a
conexión.
 Capa 4 o de aplicación
• Esta es la capa más cercana al usuario, y la que define los protocolos
que usarán las aplicaciones que proporcionan servicios al usuario.
Estas aplicaciones se comunican entre ellas con la estructura definida
en las 3 capas inferiores, proporcionando su propio encapsulamiento
según tipo de aplicación que sea y el tipo de dato con el que trabaja.
• En esta capa es donde encontramos algunos protocolos muy famosos
como son el HTTP de las páginas web, el FTP para la transferencia de
archivos, DHCP como protocolo de configuración dinámica de host o
el SMTP para la transferencia de correos.
Definiendo el Protocolo IP
Protocolo TCP
• fin
