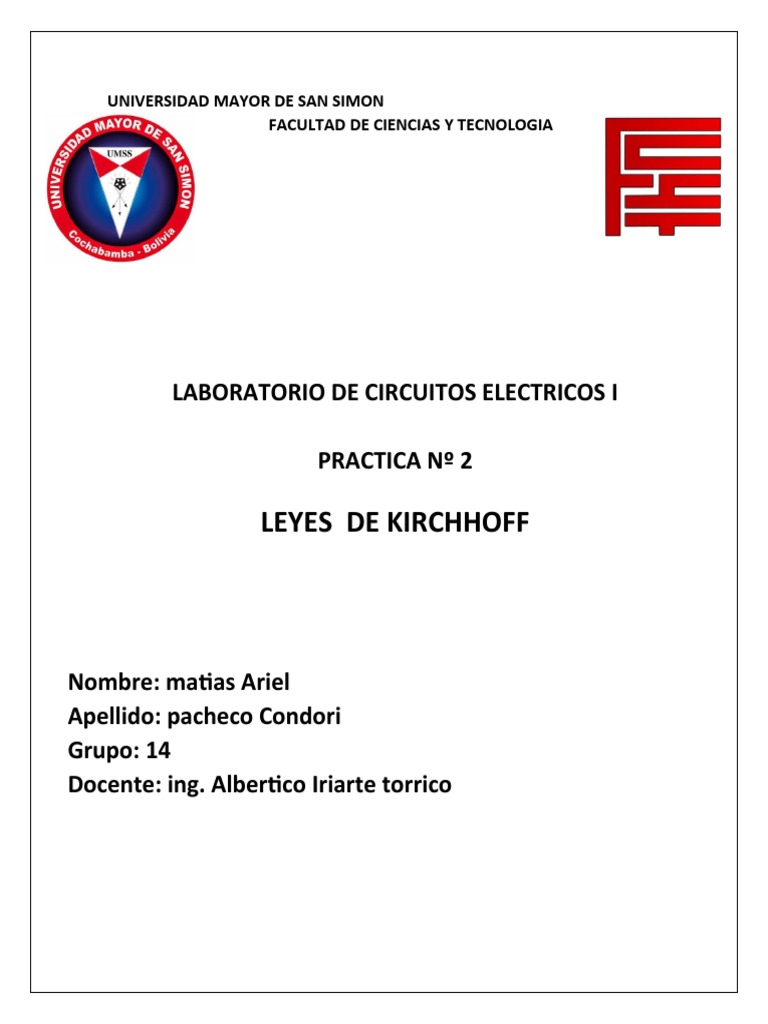

UNIVERSIDAD MAYOR DE SAN SIMON

FACULTAD DE CIENCIAS Y TECNOLOGIA

LABORATORIO DE CIRCUITOS ELECTRICOS I

PRACTICA Nº 2

LEYES DE KIRCHHOFF

Nombre: matias Ariel

Apellido: pacheco Condori
Grupo: 14
Docente: ing. Albertico Iriarte torrico
 INFORME
LEYES DE KIRCHHOFF
A) OBJETIVOS
Estudiar las asociaciones básicas de elementos resistivos en corriente continua: conexiones en
Serie y en paralelo.
Comprobar experimentalmente las leyes de Kirchhoff.
B) MARCO TEORICO.
Leyes de Kirchhoff.- Para averiguar como se distribuyen las corrientes en una red de conductores se recurre
a las leyes de Kirchhoff. Antes de enunciarlas recordaremos lo que se entiende por nudo,rama y malla en
una red. En una red, se llama nudo a todo punto donde convergen tres o más conductores. Constituyen una
rama todos los elementos (resistencias, generadores, ...) comprendidos entre dos nudos adyacentes.
Constituye una malla todo circuito (cerrado) que pueda ser recorrido volviendo al punto de partida sin pasar
dos veces por un mismo elemento. Evidentemente, la intensidad de la corriente será la misma en cada uno
de los elementos que integran una rama. Para los nudos y las mallas tenemos las siguientes leyes: Primera
ley de Kirchhoff (ley de los nudos).- Si consideramos positivas las intensidades de corriente que se dirigen
hacia un nudo y negativas las que parten del mismo, se cumple que:es decir, la suma algebraica de las
intensidades de las corrientes que convergen en un nudo es cero. Esta ley expresa simplemente que, en
régimen estacionario de corriente, la carga eléctrica no se acumula en ningún nudo de la red.

Σ I =0
Segunda ley de Kirchhoff (ley de las mallas).- La suma algebraica de las f.e.m. en una malla cualquiera de
una red es igual a la suma algebraica de los productos IR en la misma malla, es decir o, en otras palabras, la
suma algebraica de las f.e.m. es igual a la suma algebraica de las caídas de tensión en los elementos de una
malla. Para aplicar esta 2ª ley, será preciso asignar un sentido convencional de circulación positiva para
cada malla, y considerar positivas las intensidades y f.e.m. que concuerdan con dicho sentido convencional,
y negativas las que no concuerdan.
La aplicación de las leyes de Kirchhoff a una red de conductores y generadores se facilita utilizando las
siguientes reglas prácticas:
1.- Si hay n nudos en la red, se aplica la ley de los nudos a n - 1 de estos nudos, pudiéndose elegir
cualesquiera de ellos.
2.- Si es r el número de ramas en la red (que será el número de intensidades a determinar) y n el número de
nudos, el número de mallas independientes es m = r - (n-1). Se aplica m veces la ley de mallas
dispondremos así de m + (n-1) = r ecuaciones independientes que nos permitirán determinar las r
intensidades desconocidas.

C) MATERIALES
1.- FUENTE DE VOLTAJE VARIABLE

2.- 4 MULTIMETROS DIGITALES

3.- 3 RESISTENCIAS: 250, 500 Y 1K Ω

1) 2) 3)

D)

DIAGRAMA
 ARMADO DEL CIRCUITO EN LABORATORIO

PROCEDIMIENTO
1.- Mida las resistencias a ser empleadas.
2.- Conecte el circuito.
3.- solicite la autorización del docente antes de encender la fuente V y proseguir con los pasos
siguientes. No encienda la fuente hasta recibir la autorización del docente.
4.- ajuste el valor de la fuente V a 120 V. y registre las lecturas de las corrientes .
5.- Empleando el voltímetro de la fuente V, conecte el voltímetro en las resistencias para
medir sus voltajes.
6.- Reduzca el voltaje a cero y apáguela.
7.- Complete la tabla calculando la relaciones indicadas en la columna KIRCHHOFF.
E) TABLAS DE VALORES MEDIDOS

TABLA 1.3 MEDICION DE RESISTENCIAS DE VALOR FIJO

RESITENCIA GRANDE (Ω) MEDIANA (Ω) PEQUEÑA (Ω)

ETIQUETA 250 500 1000
MEDICION Ω 251 525 1034
V S (V) RESULTADO 250(Ω) 500(Ω) 1K(Ω) KIRCHHOFF

TEORICO I 1=0,206 A I 2=0,137 A I 3=0,068 A I 1=0,205 A

SIMULACION I 1=0,206 A I 2=0,137 A I 3= 0,069 A I 1=0,206 A

120
TEORICO V 1=51,43 V V 2=68,6 V V 3=68,6 V S =119,75 V

SIMULACION V 1=51,43 V 2=68,57 V 3=68,57 V S =120 V

LABORATORIO

V S (V) R250 Ω=251Ω R500 Ω=525Ω R1 KΩ =1034Ω KIRCHHOFF

I 1=0,206 A I 2=0,137 A I 3=0,069 A I 1=0,206 A

120
V 1=51,46 V V 2=68,57 V V 3=68,57 A V S =120,2 V

TABLA DE LEYES DE KIRCHOFT

N° POS Rx Vo(v) Io(A)
1 G0 F0 100 Vs 0
2 G1 F0 94.5 0.124
3 G1 F25 93 0.220
4 G1 F50 92 0.370
5 G1 F75 90.1 0.540
6 G2 F0 89 0.730
7 G2 F25 88.5 0.820
8 G2 F50 87.7 0.950
9 G2 F75 87 1.120
10 G3 F0 86 1.290
11 G3 F25 85.1 1.370
12 G3 F50 84.2 1.490

Voltaje- corriente de Vs
 CUESTIONARIO

Conexión de resistencias en serie.- Se dice que un conjunto de resistencias están

conectadasen serie cuando presentan un trayecto único del paso de la corriente
(fig. 19-1). La misma intensidad de corriente I circula a través de cada una de las
resistencias conectadas en serie, pero entre los extremos de cada resistencia hay
una caída de potencial diferente. Si entre los puntos a y b de la figura 19-1 se
aplica una d.d.p. V, las caídas de potencial en cada resistencia son
proporcionales a sus resistencias respectivas: V1 = I R1 ; V2 = I R2 ; V3 = I R3
3.2. Aplicando la regresión lineal y los valores obtenidos y registrados en la tabla
2.3 construya la ecuación de la curva característica voltaje-corriente de la fuente
Vs
. que significado tienen las corrientes A Y B entregados por la regresión lineal?
. grafique la curva voltaje-corriente para Vs.
RESPUESTA

A=96.09085749
B= -8.420909775
R= -0.9469679901

Vo= Vs- rs . Io
Y= A+ Bx
Vo= 96.09 – 8.42.Io

Vo
105

100

95

90

85

80

75
0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6
3.3
. cual es el voltaje de regulación para una fuente ideal?
R: Una fuente ideal de voltaje es un dispositivo cuyo voltaje entre terminales es independiente de la
corriente que circula a través de él.
. cual es el voltaje de regulación de la fuente Vs empleada en esta practica de
laboratorio?
R: 120 VOLTIOS
