CONSTRUCCION

CIVIL

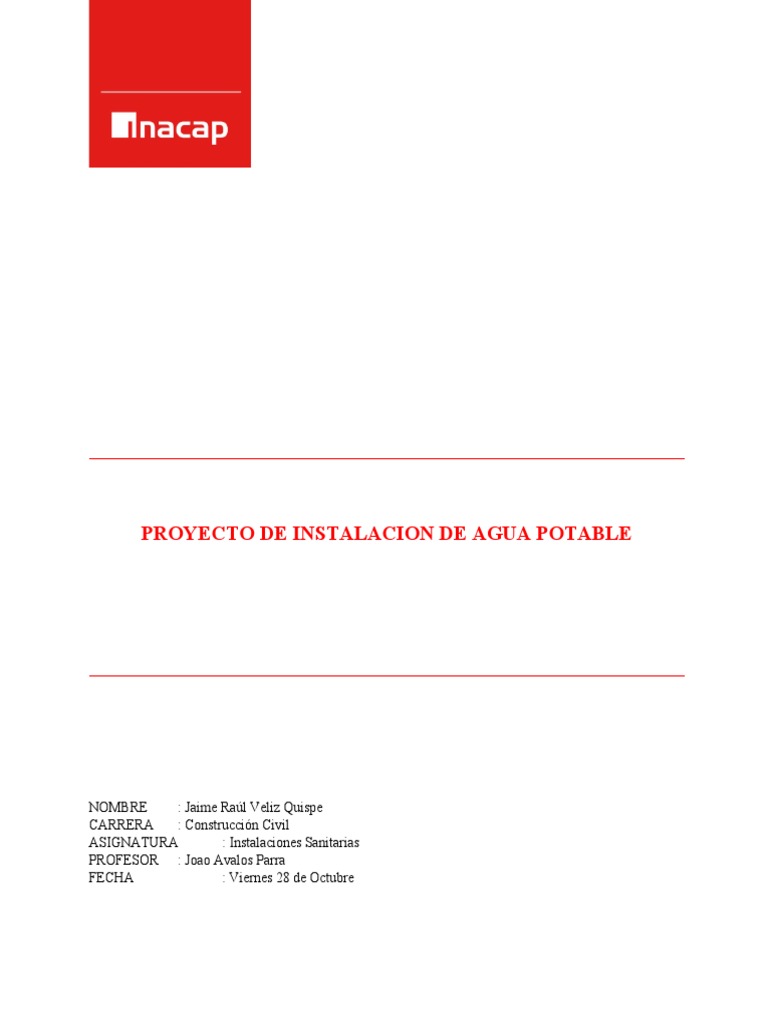

PROYECTO DE INSTALACION DE AGUA POTABLE

NOMBRE : Jaime Raúl Veliz Quispe

CARRERA : Construcción Civil
ASIGNATURA : Instalaciones Sanitarias
PROFESOR : Joao Avalos Parra
FECHA : Viernes 28 de Octubre
 CONSTRUCCION
CIVIL

1 INSTRODUCCION

En el rubro de la construcción una de las actividades más importantes son las instalaciones domiciliarias
de agua potable y alcantarillado, la principal característica de estas debe ser un buen funcionamiento.
Esto es posible de alcanzar con un adecuado cálculo de dimensionamiento por las cañerías de agua
potable, que se logró aplicando en forma criteriosa todas las normativas vigente y que se aplican en este
documento.

OBJETIVO PRINCIPAL:

Dar a conocer marco legal, formulas, tablas criterios vigente, ordenados en procedimientos sencillos y
prácticos para realizar un diseño correcto. Según el reglamento de instalaciones domiciliarias de agua
potable y alcantarillado RIDDA, Define instalaciones domiciliarias de agua potable.

2
 CONSTRUCCION
CIVIL

2 Calculo del diámetro de medidor y arranque junto a sus respectivas

perdidas de carga:
2.1 GASTOS MAXIMOS INSTALADOS (QMI):
El GASTO MAXIMO INSTALADO, Es la suma de todos los artefactos especificados en el isométrico.
Los valores de cada artefactos son obtenidos por la NCH 2485, Anexo A


Gasto instalado de llaves de agua potable en artefactos sanitarios

tipos de Gastos (Lts / min)
Artefactos Agua Fria Agua Caliente
WC 10 0
LO 8 8
BO 15 15
LV 15 15
LP 12 12
LO 8 8
WC 10 0
BO 15 15
TOTAL Q.M.I. 93 Lts/min 73

2.2 GASTO MAXIMO PROBABLE (QMP):

Teniendo el total del QMI procedemos a calcular el QMP, este caudal será utilizado para el diseño. La
normativa NCH 2485 nos dice que para calcular este caudal debemos ocupar esta formula

Gasto Máximo Probable (Q.M.P.) 39,52 Lts/min   Aplicación de fórmula 1,7391*Q.M.I^0,6891

2.3 MEDIDOR DE AGUA POTABLE (MAP):

Al haber obtenido el QMP podemos determinar el diámetro del medidor de agua potable (MAP) que
requiere la instalación. Para la ejecución de instalaciones de agua potable y alcantarillado se encuentra en
el Reglamento de Instalaciones Domiciliarias de agua potable (RIIDA).
 CONSTRUCCION
CIVIL

2.4

PERDIDA DE CARGA EN EL MEDIDOR (K)

La pérdida de carga del medidor de agua potable (K), depende del Gasto Máximo Probable (QMP) al cual
corresponde a un diámetro de medidor y un Consumo Máximo Diarios (C)

Perdida de carga del medidor (K) K

Medidor de 13mm 0.036*(39.52/3)^2 = 6.25 MCA

 CONSTRUCCION
CIVIL

Medidor de 19mm 0.036*(39.52/5)^2 = 2,25 MCA

Medidor de 25mm 0.036*(39.52/7)^2 = 1,15 MCA

0.036*(39.52/20)^2 = 0,14
medidor de 38mm MCA

2.5 PERDIDA DE CARGA UNITARIA (J(u)):

Perdida de carga unitaria

Carga unitaria (J) J(u)

Medidor de 13mm 676.745*(39.52^1.751/13.84^4.753)= 1,594

Medidor de 19mm 676.745*(39.52^1.751/19.94^4.753)= 0,281

Medidor de 25mm 676.745*(39.52^1.751/26.04^4.753)= 0,079

medidor de 32mm 676.745*(39.52^1.751/32.12^4.753)= 0,029

 CONSTRUCCION
CIVIL

2.6 PERDIDA DE CARGA POR TRAMO (J(eq)):

La pérdida de carga que corresponde al tramo y se obtiene multiplicando la perdida de carga unitaria “J”
por la longitud equivalente “LE”.

Perdida de carga equivalente en el tramo J(EQ)

Medidor de 13mm 1.594*3.5*1.5 = 8,37 MCA

Medidor de 19mm 0.281*3.5*1.5 = 1,48 MCA

Medidor de 25mm 0.079*3.5*1.5 = 0,42 MCA

medidor de 38mm 0.029*3.5*1.5 = 0,15 MCA

2.7 P map:
P map P m.a.p. (M.C.A.) Observación: P(m.a.p) = K + J(arranque)

Medidor de 13mm 6.25 + 8.37 = 14,62 No cumple porque es mayor a 5 M.C.A. establecido por la norma NCH 2485
Medidor de 19mm 2.25 + 1.48 = 3,72 Si cumple porque es menor a 5 M.C.A. establecido por la norma NCH 2486
Medidor de 25mm 1.15 + 0.42 = 1,56 Si cumple porque es menor a 5 M.C.A. establecido por la norma NCH 2487
medidor de 38mm 0.14 + 0.15 = 0,29 Si cumple porque es menor a 5 M.C.A. establecido por la norma NCH 2488

Medidor de diámetro recomendado Medidor de 19mm

Q.M.I 93 Lts/min
Q.M.P 39,52 Lts/min
Cu tipo L (diam. Inte.) 19,94 mm
Perdida de carga del medidor (K) 2,25 M.C.A
Perdida de carga unitaria (J) 0,28 M.C.A
Perdida de carga equivalente en el tramo 1,47 M.C.A
P map 3,72 M.C.A
CONSTRUCCION
CIVIL

TABLA N°1


Gasto instalado de llaves de agua potable en artefactos sanitarios

tipos de Gastos (Lts / min)
Artefactos Agua Fria Agua Caliente
Inodoro sin válvula automática 10 0
Baño lluvia 10 10
Baño tina 15 15
Lavatorio 8 8
Bidet 6 6
Urinario corriente 6 0
Lavaplatos 12 12
Lavadero 15 15
Lava copas 12 12
Bebedero 5 0
Salivera dentista 5 0
Llave de riego 13mm 20 0
Llave de riego 19mm 50 0
Urinario con cañería perforada por mts. 10 0
Duchas con cañería perforada por mts. 40 0
 CONSTRUCCION
CIVIL

2.8 COTAS
También se deben considerar las cotas de cada artefacto que este sobre la cota 0 la cual se debe sumar a
las pérdidas de carga acumuladas del tramo.

Si el artefacto está bajo la cota 0, a la perdida de carga acumulada se le resta la cota del artefacto.
 CONSTRUCCION
CIVIL

3 IDENTIFICACION DE LINEA CRÍTICA.

En el proyecto de diseño de agua potable, podemos observar la línea crítica con el artefacto más
desfavorable, que vendría siendo el Baño tina (Bo), ubicado en el segundo piso; en el tramo Nª15

La presión disponible del artefacto más desfavorable es de MCA. En lo que está siendo respaldada por la
normativa NCH 2485, ya que cumple con los parámetros de igual o mayor a 4 MCA.
 CONSTRUCCION
CIVIL

4 Cálculos por tramos:

2. mts

0.4 mts

0.8 mts

0.8 mts

1.0 mts

0.8 mts 2 mts

0.4 mts
5 Cálculos por tramos:

25/
25

15/
15 33/
25

33/ 45/27
25

8/8

15/
15

18/
18
60/29.22

33/
25

93/39.52
5.1 TRAMO 1 – 2
En el primer tramo con el medidor de 19mm (3/4), podemos percatarnos que la velocidad no aplicaría por
la normativa NCH 2485, (5,3) porque excede el límite de 2,0 m/s en tuberías de red interior.

Q.M.I = 93 Lts/min
Q.M.P= 39,52 Lts/min
Largo Real= 6,21 mts
Largo Equi. = 9,315 mts
Diámetro N.= 19 mm
Diámetro int.= 19,94 mm
Cota =  0
J(u)= 676,745*(39,52^1,751/19,94^4,753) = 0,28
J(eq)= 0,28*9,315 = 2,62 MCA
P.disponi.= 14 MCA - 2,62 MCA - 0 = 11,382 MCA
Velocidad= 21,22*(39,52/19,94^2) = 2,11 m/s


5.2 TRAMO 1 – 2
Se cambiara el diámetro del MAP por el diámetro de 25mm (1 pulgada), ya que por normativa no aplica el
de 19mm (3/4), porque excedía el límite de velocidad.

Q.M.I = 93 Lts/min
Q.M.P= 39,52 Lts/min
Largo Real= 6,21 mts
Largo Equi. = 9,315 mts
Diámetro N.= 25mm
Diámetro int.= 26.04 mm
Cota = 0
J(u)= 676,745*(39,52^1,751/26.04^4,753) = 0,079
J(eq)= 0,079*9,315 = 0.74 MCA
P.disponi.= 14 MCA – 0.736 MCA - 0 = 13.26 MCA
Velocidad= 21,22*(39,52/26.04^2) = 1.24 m/s
5.3 TRAMO 2 – 3
Al cambiar el tramo podemos notar que en el isométrico nos visualiza 3 artefactos los cuales son Bo, Wc,
Lo. La norma NCH 2485 (5.2.1) nos menciona que el Caudal Máximo Probable (QMP) de un tramo de
ramal que existan más de tres artefactos debe ser, como mínimo la suma de los dos artefactos de mayor
consumo.

Además la norma NCH 2485 (4.5) menciona que si alimenta más de un artefacto, el diámetro mínimo en
la tubería de cobre debe ser de 19mm (3/4).

Q.M.I = 33 Lts/min
Q.M.P= 25 Lts/min
Largo Real= 0.53 mts
Largo Equi. = 0.795 mts
Diámetro N.= 19mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(25^1,751/19.94^4,753) = 0.126
J(eq)= 0.126*0.795 = 0.10 MCA
P.disponi.= 13.26 MCA – 0.100 MCA - 0 = 13.16 MCA
Velocidad= 21,22*(25/19.94^2) = 1.33 m/s

5.4 TRAMO 3 – Bo

Q.M.I = 15 Lts/min
Q.M.P= 15 Lts/min
Largo Real= 2 mts
Largo Equi. = 3 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 2
J(u)= 676,745*(15^1,751/13.84^4,753) = 0.292
J(eq)= 0.292*3 = 0.88 MCA
P.disponi.= 13.16 MCA – 0.88 MCA - 2 = 10.28 MCA
Velocidad= 21,22*(15/13.84^2) = 1.66 m/s
5.5 TRAMO 3 – 4
En el siguiente tramo, nos quedan dos artefactos visualizados en el isométrico, los cuales son Wc, Lo. La
normativa NCH 2485 (5.2.1) menciona que para los dos últimos artefactos de un tramo de ramal, El
Caudal Máximo Probable debe ser la suma de los caudales de ambos. Seguimos manteniendo el diámetro
de 19mm como menciona la normativa NCH 2485 (4.5).

Q.M.I = 18 Lts/min
Q.M.P= 18 Lts/min
Largo Real= 1 mts
Largo Equi. = 1.5 mts
Diámetro N.= 19mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(18^1,751/19.94^4,753) = 0.071
J(eq)= 0.071*1.5 = 0.106 MCA
P.disponi.= 13.16 MCA – 0.106 MCA - 0 = 13.054 MCA
Velocidad= 21,22*(18/19.94^2) = 0.96 m/s

5.6 TRAMO 4 – Wc

Q.M.I = 10 Lts/min
Q.M.P= 10 Lts/min
Largo Real= 0.4 mts
Largo Equi. = 0.6 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0.4 mts
J(u)= 676,745*(10^1,751/13.84^4,753) = 0.144
J(eq)= 0.144*0.6 = 0.086 MCA
P.disponi.= 13.054 MCA – 0.086 MCA – 0.4 = 12.57 MCA
Velocidad= 21,22*(10/13.84^2) = 1.11 m/s
5.7 TRAMO 4 – 5
En el último tramo del ramal nos queda el artefacto Lo. La normativa NCH 2485 (5.2.1) Que para el último
artefacto, el Caudal Máximo Probable se debe considerar igual al caudal instalado. Además la norma NCH
2485 (4.5) menciona que el ultimo artefacto debe tener un diámetro mínimo de 13mm (3/8).

Q.M.I = 8 Lts/min
Q.M.P= 8 Lts/min
Largo Real= 0.3 mts
Largo Equi. = 0.45 mts
Diámetro N.= 13mm
Diámetro int.= 13.84 mm
Cota = 0
J(u)= 676,745*(8^1,751/13.84^4,753) = 0.097
J(eq)= 0.097*0.45 = 0.044 MCA
P.disponi.= 13.054 MCA – 0.044 MCA - 0 = 13.01 MCA
Velocidad= 21,22*(8/13.84^2) = 0.89 m/s

5.8 TRAMO 5 – Lo

Q.M.I = 8 Lts/min
Q.M.P= 8 Lts/min
Largo Real= 0.8 mts
Largo Equi. = 1.2 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0.8 mts
J(u)= 676,745*(8^1,751/13.84^4,753) = 0.097
J(eq)= 0.097*1.2 = 0.116 MCA
P.disponi.= 13.01 MCA – 0.116 MCA – 0.8 = 12.094 MCA
Velocidad= 21,22*(8/13.84^2) = 0.89 m/s
5.9 TRAMO 2 – 6
Continuando con la línea crítica, contamos con un nuevo Q.M.I. y con un Q.M.P. Cambio de diámetro a
19mm como menciona la normativa NCH 2485 (4.5).

Q.M.I = 60 Lts/min
Q.M.P= 29.22 Lts/min
Largo Real= 3.16 mts
Largo Equi. = 4.74 mts
Diámetro N.= 19mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(60^1,751/19.94^4,753) = 0.166
J(eq)= 0.166*4.74 = 0.787 MCA
P.disponi.= 13.26 MCA – 0.787 MCA - 0 = 12.473 MCA
Velocidad= 21,22*(60/19.94^2) = 1.56 m/s

5.10 TRAMO 6 – 7
En este tramo tendremos un solo artefacto Lv, según la norma NCH 2485(5.2.1), el Q.M.P. se debe
considerar igual al caudal instalado. Además que cuando se alimenta a un solo artefacto debe tener un
diámetro mínimo de 13mm NCH 2485 (4.5)

Q.M.I = 15 Lts/min
Q.M.P= 15 Lts/min
Largo Real= 0.62 mts
Largo Equi. = 0.93 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0
J(u)= 676,745*(15^1,751/13.84^4,753) = 0.292
J(eq)= 0.292*0.93 = 0.272 MCA
P.disponi.= 12.473 MCA – 0.272 MCA - 0 = 12.201 MCA
Velocidad= 21,22*(15/13.84^2) = 1.66 m/s

5.11 TRAMO 7 – Lv
Q.M.I = 15 Lts/min
Q.M.P= 15 Lts/min
Largo Real= 1.2 mts
Largo Equi. = 1.8 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 1 mts
J(u)= 676,745*(15^1,751/13.84^4,753) = 0.292
J(eq)= 0.292*1.8 = 0.53 MCA
P.disponi.= 12.201 MCA – 0.53 MCA - 1 = 10.471 MCA
Velocidad= 21,22*(15/13.84^2) = 1.66 m/s

5.12 TRAMO 6 – 8

NCH 2485 (5.2.1), Menciona que el Q.M.P de un tramo de ramal en que existen tres o más artefactos
deben ser como mínimo la suma de los dos de mayor consumo.

NCH 2485 (4.5) Dice que si tenemos más de un artefacto el diámetro mínimo de la tubería es de 19mm

Q.M.I = 45 Lts/min
Q.M.P= 23.96 Lts/min
Largo Real= 2.32 mts
Largo Equi. = 3.48 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(27^1,751/19.94^4,753) = 0.144
J(eq)= 0.144*3.48 = 0.501 MCA
P.disponi.= 12.473 MCA – 0.501 MCA - 0 = 11.972 MCA
Velocidad= 21,22*(27/19.94^2) = 1.44 m/s

5.13 TRAMO 8 – 9

Q.M.I = 45 Lts/min
Q.M.P= 23.96 Lts/min
Largo Real= 0.63 mts
Largo Equi. = 0.945 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(27^1,751/19.94^4,753) = 0.144
J(eq)= 0.144*0.945 = 0.136 MCA
P.disponi.= 11.972 MCA – 0.136 MCA - 0 = 11.836 MCA
Velocidad= 21,22*(27/19.94^2) = 1.44 m/s

5.14 TRAMO 9 – 10

Q.M.I = 45 Lts/min
Q.M.P= 23.96 Lts/min
Largo Real= 0.45 mts
Largo Equi. = 0.675 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(27^1,751/19.94^4,753) = 0.144
J(eq)= 0.144*0.675 = 0.097 MCA
P.disponi.= 11.836 MCA – 0.097 MCA - 0 = 11.739 MCA
Velocidad= 21,22*(27/19.94^2) = 1.44 m/s

5.15 TRAMO 10 – Lp
Según la normativa, la instalación de un artefacto es de un diámetro de 13mm y su QMP es igual al QI del
artefacto. Además contamos con la tabla N°6 donde nos muestran las cotas de artefactos mas comunes.
Q.M.I = 12 Lts/min
Q.M.P= 12 Lts/min
Largo Real= 0.8 mts
Largo Equi. = 1.2 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0.8 mts
J(u)= 676,745*(12^1,751/13.84^4,753) = 0.2
J(eq)= 0.2*3.48 = 0.24 MCA
P.disponi.= 11.739 MCA – 0.24 MCA – 0.8 = 10.699 MCA
Velocidad= 21,22*(12/13.84^2) = 1.33 m/s

5.16 TRAMO 10 – 11
Llegando al final de la línea crítica llegamos a los últimos 3 artefactos, y expresamos el QI. Como la suma
de los 3 artefactos y el QMP. La suma de los dos artefactos de mayor consumo, como nos expresa la
norma NCH 2485.

Q.M.I = 33 Lts/min
Q.M.P= 25 Lts/min
Largo Real= 0.46 mts
Largo Equi. = 0.69 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(25^1,751/19.94^4,753) = 0.126
J(eq)= 0.126*0.69 = 0.087 MCA
P.disponi.= 11.739 MCA – 0.087 MCA - 0 = 11.652 MCA
Velocidad= 21,22*(25/19.94^2) = 1.33 m/s

5.17 TRAMO 11 – 12
Q.M.I = 33 Lts/min
Q.M.P= 25 Lts/min
Largo Real= 2.5 mts
Largo Equi. = 3.75 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 2.5 mts
J(u)= 676,745*(25^1,751/19.94^4,753) = 0.126
J(eq)= 0.126*3.75 = 0.473 MCA
P.disponi.= 11.652 MCA – 0.473 MCA – 2.5 = 8.679 MCA
Velocidad= 21,22*(25/19.94^2) = 1.33 m/s

5.18 TRAMO 12 – 13

Q.M.I = 33 Lts/min
Q.M.P= 25 Lts/min
Largo Real= 0.3 mts
Largo Equi. = 0.45 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(25^1,751/19.94^4,753) = 0.126
J(eq)= 0.126*0.45 = 0.057 MCA
P.disponi.= 8.679 MCA – 0.057MCA - 0 = 8.622 MCA
Velocidad= 21,22*(25/19.94^2) = 1.33 m/s

5.19 TRAMO 13 – Lo
En este tramo se realiza la instalación del artefacto de lavatorio, donde expresamos que el QMP, es igual
al QI ya que tenemos un solo artefacto.

Q.M.I = 8 Lts/min
Q.M.P= 8 Lts/min
Largo Real= 0.8 mts
Largo Equi. = 1.2 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0.8
J(u)= 676,745*(8^1,751/13.84^4,753) = 0.097
J(eq)= 0.097*1.2 = 0.116 MCA
P.disponi.= 8.622 MCA – 0.166MCA – 0.8 = 7.656 MCA
Velocidad= 21,22*(8/13.84^2) = 0.89 m/s

5.20 TRAMO 13 – 14

Q.M.I = 25 Lts/min
Q.M.P= 25 Lts/min
Largo Real= 1.14 mts
Largo Equi. = 1.71 mts
Diámetro N.= 19 mm
Diámetro int.= 19.94 mm
Cota = 0
J(u)= 676,745*(25^1,751/19.94^4,753) = 0.126
J(eq)= 0.126*1.71 = 0.22 MCA
P.disponi.= 8.622 MCA – 0.22MCA - 0 = 8.402 MCA
Velocidad= 21,22*(25/19.94^2) = 1.33 m/s

5.21 TRAMO 14 – Wc

Q.M.I = 10 Lts/min
Q.M.P= 10 Lts/min
Largo Real= 0.4 mts
Largo Equi. = 0.6 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0.4
J(u)= 676,745*(10^1,751/13.84^4,753) = 0.14
J(eq)= 0.14*0.6 = 0.084 MCA
P.disponi.= 8.402 MCA – 0.084 MCA – 0.4 = 7.918 MCA
Velocidad= 21,22*(10/13.84^2) = 1.11 m/s

5.22 TRAMO 14 – 15

Q.M.I = 15 Lts/min
Q.M.P= 15 Lts/min
Largo Real= 0.95 mts
Largo Equi. = 1.43 mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 0
J(u)= 676,745*(15^1,751/13.84^4,753) = 0.292
J(eq)= 0.292*1.43 = 0.42 MCA
P.disponi.= 8.402 MCA – 0.42 MCA - 0 = 7.98 MCA
Velocidad= 21,22*(15/13.84^2) = 1.66 m/s

5.23 Tramo 15 – Bo

Q.M.I = 15 Lts/min
Q.M.P= 15 Lts/min
Largo Real= 2 Mts
Largo Equi. = 3 Mts
Diámetro N.= 13 mm
Diámetro int.= 13.84 mm
Cota = 2
J(u)= 676,745*(15^1,751/13.84^4,753) = 0.292
J(eq)= 0.292*3 = 0.88 MCA
P.disponi.= 7.98 MCA – 0.88 MCA - 2 = 5.1 MCA
Velocidad= 21,22*(15/13.84^2) = 1.66 m/s

6 CONCLUSION

La conclusión de este diseño de agua potable, pudimos analizar el diámetro del medidor siguiendo las
formulas entregadas por la normativa NCH 2485, y RIDDA.

Además de diseñar la red interior cumpliendo cada paso como se explica en dichas normas, con el fin de
optimizar gastos y diseñar una red eficiente y de calidad para cumplir las necesidades del cliente.
Encontrando la línea crítica o artefacto más desfavorable del diseño, para verificar si está cumpliendo con
la normativa de estregar como mínimo 4 MCA. En dicho punto.
