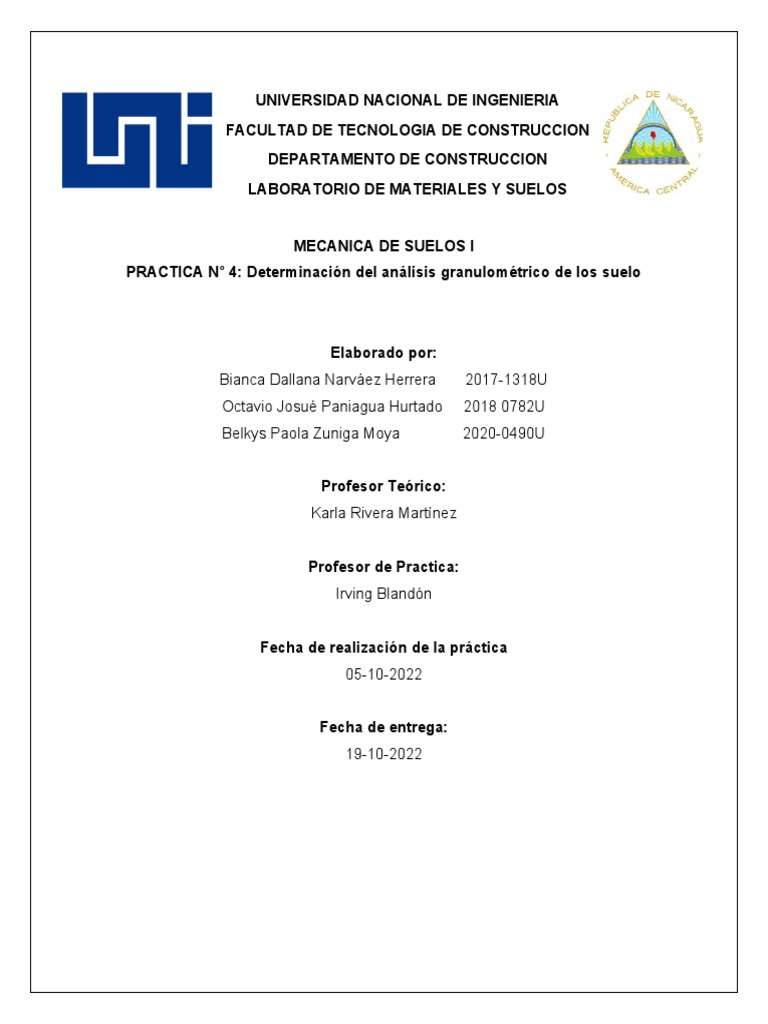

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE TECNOLOGIA DE CONSTRUCCION

DEPARTAMENTO DE CONSTRUCCION
LABORATORIO DE MATERIALES Y SUELOS

MECANICA DE SUELOS I
PRACTICA N° 4: Determinación del análisis granulométrico de los suelo

Elaborado por:
Bianca Dallana Narváez Herrera 2017-1318U
Octavio Josué Paniagua Hurtado 2018 0782U
Belkys Paola Zuniga Moya 2020-0490U

Profesor Teórico:
Karla Rivera Martínez

Profesor de Practica:
Irving Blandón

Fecha de realización de la práctica

05-10-2022

Fecha de entrega:
19-10-2022
 Contenido
. INTRODUCCIÓN.....................................................................................................3
OBJETIVOS...............................................................................................................4
GENERALIDADES....................................................................................................5
Granulometría........................................................................................................5
Coeficiente de uniformidad....................................................................................5
Coeficiente de curvatura........................................................................................5
Determinación de la granulometría por medio del hidrómetro..............................5
Método del sifoneado.............................................................................................7
MATERIAL Y EQUIPO..............................................................................................8
Materiales...............................................................................................................8
Equipos..................................................................................................................8
Método Mecánico...............................................................................................8
DESARROLLO DE LA PRÁCTICA...........................................................................8
Método Análisis Mecánico.....................................................................................8
DATOS RECOPILADOS...........................................................................................9
CALCULOS................................................................................................................9
RESULTADOS.........................................................................................................11
COEFICIENTE DE UNIFORMIDAD Y COEFICIENTE DE CURVATURA.............12
ANÁLISIS E INTERPRETACIÓN DE RESULTADOS.............................................12
CONCLUSION.........................................................................................................12
 . INTRODUCCIÓN

Para el análisis granulométrico se utilizó el método mecánico, el cual es uno de los

métodos más antiguos y comunes que nos proporciona la información básica para
conocer la uniformidad de las partículas de un suelo, y se trabajó con una
submuestra extraída de uno de los estratos obtenidos del sondeo de suelos
realizado en la práctica #1, la cual ya estaba debidamente preparada y pesada.

Esta práctica está regida por las normas ASTM D- 422 y AASHTO T 27-88 las
cuales norman cada una de las especificaciones de los métodos de ensaye para la
determinación del análisis granulométrico tanto por el método mecánico como
también el método del hidrómetro.

El análisis granulométrico es un intento de determinar las proporciones relativas

de los diferentes tamaños de grano presentes en una masa de suelo dada.
Obviamente para obtener un resultado significativo la muestra debe ser
estadísticamente representativa de la masa del suelo.

Como no es físicamente posible determinar el tamaño real de cada partícula

independiente del suelo, la práctica solamente agrupa los materiales por rangos
de tamaño. Para lograr esto se obtiene la cantidad de material que pasa a través
de un tamiz con una malla dada pero que es retenido en un siguiente tamiz cuya
malla tiene diámetros ligeramente menores a la anterior y se relaciona esta
cantidad retenida con el total de la muestra pesada a través de los tamices.

La principal importancia de esta práctica es el análisis del suelo para conocer

ciertas características y propiedades que nos permitirán clasificar dicho suelo y
determinar el mejor de los usos que puede dársele.

MECANICA DE SUELOS I 3
 OBJETIVOS

 Determinar cuantitativamente la distribución de los tamaños de las

partículas de suelo.
 Graficar la curva granulométrica a partir de los resultados obtenidos de la
distribución granulométrica de un suelo.
 Analizar la graduación de los suelos basados a los coeficientes de
uniformidad (Cu) y curvatura (Cc).

MECANICA DE SUELOS I 4
 GENERALIDADES
Granulometría
Se denomina clasificación granulométrica o granulometría, a la medición y
gradación que se lleva a cabo de los granos de una formación sedimentaria, de los
materiales sedimentarios, así como de los suelos, con fines de análisis, tanto de
su origen como de sus propiedades mecánicas, y el cálculo de la abundancia de
los correspondientes a cada uno de los tamaños previstos por una escala
granulométrica.

Coeficiente de uniformidad
El coeficiente de uniformidad, definido originalmente por Terzaghi y Peck, se utiliza
para evaluar la uniformidad del tamaño de las partículas de un suelo. Se expresa
como la relación entre D60 y D10, siendo:

D60 = el diámetro o tamaño por debajo del cual queda el 60% del suelo, en peso; y,

D10 = el diámetro o tamaño por debajo del cual queda el 10% del suelo, en peso.

Un suelo con un Coeficiente de uniformidad menor de 3, se considera muy

uniforme. En el límite, si un terreno estuviera formado por esferas perfectamente
iguales, su coeficiente de uniformidad sería 1. El suelo cuya curva granulométrica
se presenta en el gráfico, con Cu = 10, podría ser llamado de "arena limosa bien
graduada".

Coeficiente de curvatura
Se define el coeficiente de curvatura como:

Cc = (D30)2 / (D60 D10)

Siendo Dx la abertura del tamiz por el que pasa el x% de la muestra.

Este coeficiente refleja la curvatura de la curva granulométrica. Los suelos bien

graduados tienen valores de este coeficiente comprendidos entre 1 y 3.

MECANICA DE SUELOS I 5
Determinación de la granulometría por medio del hidrómetro
El método más usado para hacer la determinación indirecta de porcentajes de
partículas que pasan el tamiz No. 200 (0.075 mm.), hasta 0.001 mm, es el
HIDRÓMETRO basado en la sedimentación de un material en suspensión en un
líquido, el hidrómetro sirve para la determinación de la variación de la densidad de
la suspensión con el transcurso del tiempo y medir la altura de caída del gramo de
tamaño más grande correspondiente a la densidad media.

El análisis del hidrómetro se utiliza la relación entre la velocidad de caída entre las
esferas de un fluido, el diámetro de la esfera, el peso específico tanto de la esfera
como del fluido, y la viscosidad del fluido, en la forma expresada por la ley de
Stokes.

Al mezclar una cantidad de suelo con agua y un pequeño porcentaje de un agente

dispersante para formar una solución de 1000 ml se obtiene una solución con una
gravedad especifica ligeramente mayor que 1.0 a 4 grados centígrados. El agente
dispersante o defloculante se añade a la solución para neutralizar las cargas sobre
las partículas más pequeñas del suelo, que a menudo tienen carga negativa.

El hidrómetro determina la gravedad especifica de la suspensión AGUA - SUELO

en el centro del bulbo. Todas las partículas de mayor tamaño que aquellas que se
encuentran aún en suspensión en la zona mostrada como L (la distancia entre el
centro del bulbo y la superficie del agua), abran caído por debajo de la profundidad
del centro de volumen, y esto hace decrecer permanentemente la gravedad
especifica de la suspensión en el centro del volumen del hidrómetro. Además, es
obvio que como el hidrómetro tiene un peso constante a medida que disminuye la
gravedad especifica de la suspensión aumenta la distancia L. Es preciso recordar
también, que la gravedad especifica del agua varia con la temperatura, esto
ocasiona un hundimiento mayor del hidrómetro dentro de la suspensión.

Para preparar una respectiva muestra debemos meter a una batidora la muestra
con una cantidad de agua.

MECANICA DE SUELOS I 6
El principal objetivo del análisis del hidrómetro es obtener el porcentaje de arcilla
(porcentaje más fino que 0.002 mm) ya que la curva de distribución granulométrica
cuando más del 12% del material pasa a través del tamiz No.200 no se utiliza
como criterio dentro de ningún sistema de clasificación de suelos y no existe
ningún tipo de conducta particular del material que dependa intrínsecamente de la
forma de dicha curva. La conducta de la fracción de suelo cohesivo del suelo dado
depende principalmente del tipo y porcentaje de arcilla de suelo presente, de su
historia geológica y del contenido de humedad más que de la distribución misma
de los tamaños de partícula.

Método del sifoneado

La Fracción Granular Gruesa será retenida en el tamiz No 10 y la fracción fina
pasará. A la Fracción Gruesa se le aplicará el método de Granulometría por
Tamizado; en cambio la Fracción Fina se pesa en la balanza de 50 a 100 gr (pasa
No 10) de la muestra previamente secada al horno.

Se le agrega 200 ml de agua y se remueve. Si se utiliza algún agente dispersante

se agrega este al agua. Se remoja la muestra por 4 horas. Se coloca en el vaso de
dispersión por 5 o 10 min. Se vierte la solución dispersada en el cilindro graduado
de 1000ml. Con el disco acoplado a la varilla, se dispersa la mezcla con
movimiento rotacional por 1 minuto. Se limpia el disco perforado y la varilla y se
llena el cilindro graduado hasta una altura de 20cm de agua destilada.

Luego se deja en reposo por 20 minutos para permitir que el suelo en suspensión
se sedimente. Primero el limo luego las arcilla y coloide quedará en suspensión.
Terminado esto, se separa el material sedimentado por medio del sifoneo, el
sifoneo consiste en un embudo unido a una manguera que aspira únicamente las
partículas en suspensión del agua; Se traslada éste en un beaker, y se introduce
en el horno a 105±5 C por 18 horas. Finalmente se deja enfriar y se separa
utilizando tamices no 40, 60 y 200. Pesándose así y anotando en la hoja de
registro.

Método simplificado para hacer el análisis granulométrico

MECANICA DE SUELOS I 7
Para este método se toma la misma cantidad de muestra que en el caso anterior
(500 gr), a continuación, tamizaremos esta muestra a través del tamiz de 2.00 mm,
la porción retenida la lavaremos a través del tamiz de 2,00 mm sin recuperar el
material que es arrastrado por el agua. Seguidamente esta porción lavada se
deseca en estufa hasta masa constante, se deja enfriar y se tamiza a través de la
batería de tamices entre 100,0 mm y 2,00 mm, anotando la masa retenida en cada
uno de ellos.

De la fracción que pasa a través del tamiz de 2,00 mm tomaremos una porción
para determinar la humedad higroscópica y otra fracción para hacer el análisis
granulométrico, lavando esta última a través del tamiz de 0,080 mm hasta que el
agua de lavado salga transparente, seguidamente se deseca en estufa hasta
masa constante, se deja enfriar y se tamiza a través de la batería de tamices entre
2,00 mm y 0,080 mm.

MATERIAL Y EQUIPO
Materiales
 Muestra representativa de suelo.

Equipos

Método Mecánico
 Juego de tamices 1 ½” ,1”, ¾”, ½”, 3/8”, No. 4, N°8, No. 10, N°16, No. 40,
N°80, N°100, No. 200, tapa y fondo.
 Balanza de 0.1gr. de sensibilidad.
 Taras.

DESARROLLO DE LA PRÁCTICA
Método Análisis Mecánico

 Se tomó una muestra representativa de suelo

 La muestra se cribó por cada uno de los tamices, anotando el peso retenido
por cada tamiz (de 1 ½” - N°10) y se pesó lo que pasó por el tamiz N°10.

MECANICA DE SUELOS I 8
  Del material que pasó el tamiz N°10, se tomó una muestra representativa,
anotando el peso seco sucio.
 Se tomo una muestra donde esta fue saturada por un periodo de 24 horas,
luego se lavó utilizando el tamiz N°200 y se puso a secar por un periodo de
24 horas.

 Luego de las 24 horas la muestra ya estaba seca, y esta se cribó por los
tamices N° 16, N° 40, N° 80, N°100, N° 200, y se anotaron los pesos
retenidos en cada tamiz y lo que pasa la N°200.

DATOS RECOPILADOS

Peso de muestra: 12686.4 Peso Seco Sucio: 116.3 gr

Peso Retenido Peso Retenido

Tamiz Parcial (PRP) Tamiz Parcial (PRP)
gr. gr.
2” 3459.1 N°16 15.3
1 ½” 3358.1 N°40 28.2
1” 1781.5 N°80 19.6
¾” 450.3 N°100 3.2
½” 637.0 N°200 9.5
3/8” 325.1 Pasa N°200 40.5
N°4 660.7 ∑ 116.3
N°8 536.7
N°10 55.1
Pasa N°10 1422.9
∑ 12686.4

CALCULOS

MECANICA DE SUELOS I 9
 Peso Retenido % retenido % retenido % que pasa
Tamiz Parcial (PRP) gr. parcial acumulado

2” 3459.1 27.3 27.3 73.7

1 ½” 3358.1 26.5 53.8 46.2
1” 1781.5 14.0 67.8 32.2
¾” 450.3 3.5 71.3 28.7
½” 637.0 5.0 76.3 23.7
3/8” 325.1 2.6 78.9 21.1
N°4 660.7 5.2 84.1 15.9
N°8 536.7 4.2 88.3 11.7
N°10 55.1 0.4 88.7 11.3
Pasa N°10 1422.9 11.2 100 -
∑ 12686.4 100 - -

Peso
Retenido % RP RP RA % Que
Tamiz corregido pasa
Parcial
(PRP) gr.
N°16 15.3 13 1.5 90.2 9.8
N°40 28.2 24 2.7 92.9 8.6
N°80 19.6 17 1.9 94.8 9.4
N°100 3.2 3 0.3 95.1 11.0
N°200 9.5 8 0.9 96 10.4
Pasa N°200 40.5 35 4.0 100 7.3
∑ 116.3 100 11.3 - -

MECANICA DE SUELOS I 10
 13
RP corregido= ×11.3=1.5
100
Porcentaje de grava=
Grava gruesa=
Grava Fina=
Porcentaje de Arenas=
Arena gruesa=
Arena media=
Arena Fina=

Porcentaje de Limos y/o Arcillas = Lo que pasa la malla N°200

RESULTADOS

De la Gráfica se pueden ver:

MECANICA DE SUELOS I 11
 D10 = No.10mm

D30 =25 mm

D60 =50 mm

COEFICIENTE DE UNIFORMIDAD Y COEFICIENTE DE CURVATURA

D 60 50 mm
C u= = =2
D 10 25 mm

D302 252
C c= = =6.3
D60 × D10 50 × 2

ANÁLISIS E INTERPRETACIÓN DE RESULTADOS

 C u> 6
2<6
Coeficiente de curvatura es un suelo uniforme
 1<C c <3
1>6.3>3
Suelo mal graduado

CONCLUSION

método de análisis granulométrico mecánico para poder determinar de manera

adecuada la distribución de las partículas de un suelo. Por otro lado, se pudieron
obtener valores de porcentajes de materiales que pasaban por tamices utilizados,
con el propósito de graficar e interpretar la curva granulométrica de la muestra
estudiada. El análisis incluye el cálculo de los coeficientes de uniformidad que se
utiliza para evaluar la uniformidad del tamaño de las partículas del suelo y el
coeficiente de curvatura que es necesaria para la interpretación del como este

MECANICA DE SUELOS I 12
graduado un suelo, dando información sobre el equilibrio entre los diversos
tamaños del suelo

MECANICA DE SUELOS I 13
