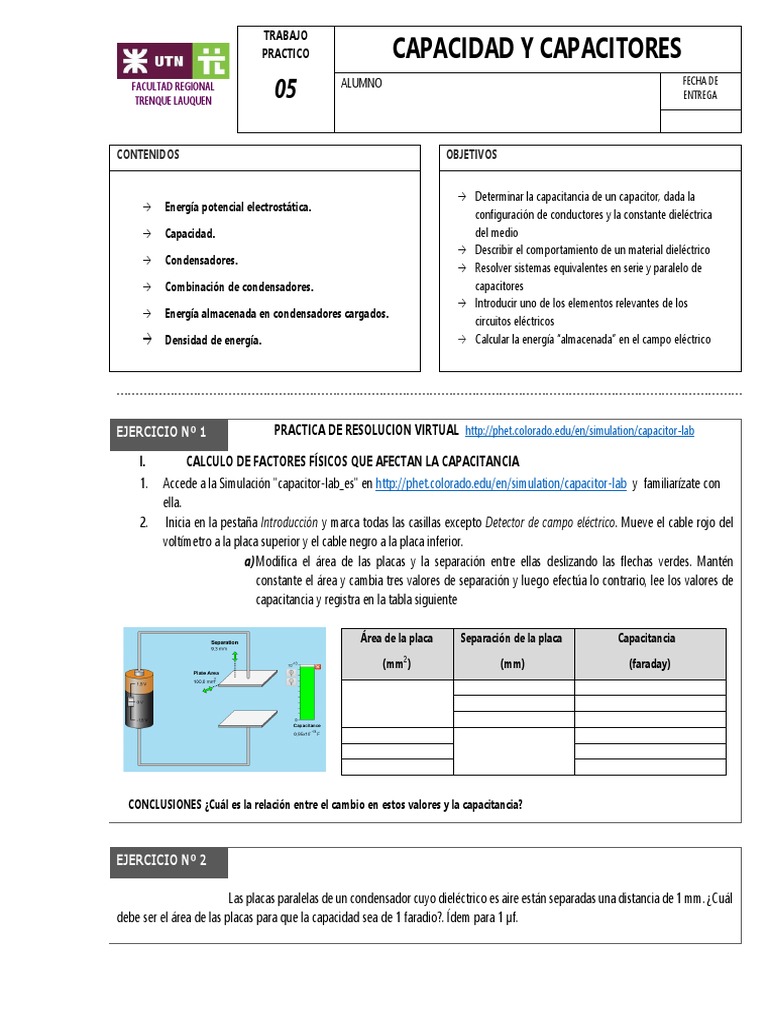

TRABAJO

PRACTICO CAPACIDAD Y CAPACITORES


FACULTAD REGIONAL
TRENQUE LAUQUEN
05 ALUMNO FECHA DE
ENTREGA

CONTENIDOS OBJETIVOS

→ Determinar la capacitancia de un capacitor, dada la


→ Energía potencial electrostática.
configuración de conductores y la constante dieléctrica
→ Capacidad. del medio
→ Describir el comportamiento de un material dieléctrico
→ Condensadores.
→ Resolver sistemas equivalentes en serie y paralelo de
→ Combinación de condensadores. capacitores
→ Introducir uno de los elementos relevantes de los
→ Energía almacenada en condensadores cargados.
circuitos eléctricos
→ Densidad de energía. → Calcular la energía “almacenada” en el campo eléctrico

EJERCICIO Nº 1 PRACTICA DE RESOLUCION VIRTUAL http://phet.colorado.edu/en/simulation/capacitor-lab

I. CALCULO DE FACTORES FÍSICOS QUE AFECTAN LA CAPACITANCIA


1. Accede a la Simulación "capacitor-lab_es" en http://phet.colorado.edu/en/simulation/capacitor-lab y familiarízate con
ella.
2. Inicia en la pestaña Introducción y marca todas las casillas excepto Detector de campo eléctrico. Mueve el cable rojo del
voltímetro a la placa superior y el cable negro a la placa inferior.
a) Modifica el área de las placas y la separación entre ellas deslizando las flechas verdes. Mantén
constante el área y cambia tres valores de separación y luego efectúa lo contrario, lee los valores de
capacitancia y registra en la tabla siguiente

Área de la placa Separación de la placa Capacitancia


(mm2) (mm) (faraday)

CONCLUSIONES ¿Cuál es la relación entre el cambio en estos valores y la capacitancia?

EJERCICIO Nº 2

Las placas paralelas de un condensador cuyo dieléctrico es aire están separadas una distancia de 1 mm. ¿Cuál
debe ser el área de las placas para que la capacidad sea de 1 faradio?. Ídem para 1 µf.
EJERCICIO Nº 3
Se aplica una diferencia de potencial de 300 volt. a un condensador de 2 µf. y a un condensador de 8 µf.
conectados en serie:
a) ¿Cuál es la carga y la diferencia de potencial para cada condensador?
b) Los condensadores cargados se vuelven a conectar uniendo sus placas positivas por una parte y las
negativas por la otra, no aplicándose voltaje externo. ¿Cuál es la carga y la diferencia de potencial en cada uno de ellos?.
c) Los condensadores cargados en la parte a) se vuelven a conectar uniendo las placas de signo contrario.
¿Cuál es la carga y la diferencia de potencial en cada uno de ellos?.-

EJERCICIO Nº 4
Un condensador de 100 µf. se carga comunicándoles una diferencia de potencial de 50V. Una vez cargado
se desconecta la batería. Este condensador se conecta a un segundo condensador descargado.
Si la diferencia de potencial es de 35 V. en la segunda conexión final, ¿cuál es el valor de la capacidad del
segundo condensador?

EJERCICIO Nº 5
Un condensador de aire de placas paralelas tiene una capacidad de 100µ f. ¿Cuál es la energía almacenada si
se aplica una diferencia de potencial de 50 Volt?.
Verificar el resultado por las tres fórmulas de energía-

EJERCICIO Nº 6 PRACTICA DE RESOLUCION VIRTUAL http://phet.colorado.edu/en/simulation/capacitor-lab

II. EFECTO DE UN MATERIAL DIELÉCTRICO


1) Ir a la pestaña "dieléctrico". Añadir un medidor de capacitancia, un medidor de carga para las placas y el voltímetro
a la simulación. Probarás con varios valores de constante dieléctrica con el selector
2) Aumenta el voltaje de la batería a + 1.5V.
3) Elije la opción custom (personalizado) y desliza el selector al valor que desees (diferente al mostrado).
4) Utiliza las flechas deslizables verdes para mover el material dieléctrico entre las placas.
5) Mide los valores de carga y capacitancia y escríbelos en la tabla.
6) Repite el mismo proceso para teflón, vidrio y papel.

Carga en la placa superior Capacitancia


(Coulomb) (Faraday)
K
Dieléctrico Sin Con Sin Con
dieléctrico dieléctrico dieléctrico dieléctrico
custom 2.78

Teflón 2.10

Papel 3.5

vidrio 4.7

CONCLUSIONES - Establece las relaciones para un voltaje constante entre:


a) Constante dieléctrica y la capacitancia
b) Constante dieléctrica y la carga almacenada
EJERCICIO Nº 7 PRACTICA DE RESOLUCION VIRTUAL http://phet.colorado.edu/en/simulation/capacitor-lab

• CONEXIONADO DE CAPACITORES.
• CONEXIÓN SERIE
• Haz clic en la pestaña varios capacitores.
• Haz clic en el botón de tres condensadores en serie.
• Mueve la corredera de voltaje al máximo y mide el voltaje a través de la batería con el voltímetro.
Vmax = 1.5 v
• Cambia la configuración de los 3 capacitores
C1 = 3.00 x 10−13 F C2 = 1.60 x 10−13 F C3 = 1.40 x 10−13 F
• CONCLUSIONES -Ahora mide el voltaje a través de cada condensador.
V1 = xxxx V V2 = xxxxx V V3 = xxxx V
• ¿Cuál es la relación de los voltajes?
• Encuentra la carga en cada condensador.
q1 = xxxx C q2 = xxxxx C q3 = xxxxx C
• Lee en el medidor ¿Cuál es la capacitancia total en Faraday?
• Usa la ecuación que conoces para para encontrar la capacitancia total de los tres capacitores y compárala con la lectura
obtenida.

• CONEXIÓN PARALELO
• Ahora haz clic en tres condensadores en paralelo.
• Selecciona los mismos valores de los 3 capacitores del punto anterior.
• Ahora mide el voltaje a través de cada condensador.
CONCLUSIONES
• ¿Cuál es la relación de los voltajes
• Cuál es la relación de los voltajes?
• Encuentra la carga en cada condensador.
• Lee en el medidor ¿Cuál es la capacitancia total en Faraday?
• Usa la ecuación que conoces para para encontrar la capacitancia total de los tres capacitores y compárala con
la lectura obtenida.

• CONEXIÓN MIXTA

• Ahora haz clic en el botón de dos capacitores en serie y uno en paralelo.


• Mide el voltaje a través de cada condensador
CONCLUSIONES
• ¿Cuál es la relación de los voltajes
• Cuál es la relación de los voltajes?
• Encuentra la carga en cada condensador.
• Lee en el medidor ¿Cuál es la capacitancia total en
Faraday?
• Usa la ecuación que conoces para para encontrar la capacitancia total de los tres capacitores y compárala con
la lectura obtenida.

EJERCICIO Nº 8
Dos condensadores de aire de placas paralelas, tienen capacidades de 2 µf. y 4 µf.
Se los conecta en paralelo con una diferencia de potencial de 300 volt. Calcular la energía almacenadas en
cada uno de ellos, y la energía total del conjunto .
EJERCICIO Nº 9
Sean los capacitores de la figura, para los que se cumple la relación C1 < C2 < C3.
a) justifique por qué el valor de la capacidad equivalente del sistema es
menor que C1;
b) si se retira el capacitor C3, justifique si la capacidad del sistema
aumenta, disminuye o permanece inalterada;
c) si se retira el capacitor C3, justifique si la carga almacenada por C1
aumenta, disminuye o permanece inalterada.

EJERCICIO Nº 10
Encontrar la capacidad equivalente en las cuatro siguientes conexiones:

EJERCICIO Nº 11
Dado el siguiente circuito hallar:
a) La carga en cada uno de los condensadores. La carga total entregada por
la batería.-
b) La caída de potencial en cada uno de ellos.-
c) La energía total.-
d) La capacidad equivalente.
EJERCICIO Nº 12

La batería del siguiente circuito proporciona 12 volt.


a) Encontrar la carga en cada condensador y la capacidad
equivalente cuando se conecta el interruptor S 2.-

b) Ídem cuando con S2 cerrado ahora se cierra el


interruptor S1

EJERCICIO Nº 13
Se dispone de tres condensadores A, B y C cuyas capacidades son: 2 µf , 3 µf y 5 µf respectivamente. Al primero se lo carga a
200 V, al segundo a 2500 V y al tercero a 3000 V. Si luego se los conecta en paralelo.
Calcular:
a) La carga de cada uno luego de conectarlos
b) El voltaje en cada capacitor luego de conectarlos
c) La energía total almacenada en el sistema

EJERCICIO Nº 14
La esfera metálica de radio r1 tiene carga Q>0 y se halla rodeada por una
cáscara metálica, esférica y concéntrica, de radios r2 y r3 > r2.
Calcule:
a) la diferencia de potencial entre las superficies de radios r1 y r3;
b) el potencial de la esfera de radio r1;
c) la capacidad del sistema; d) la capacidad de la esfera de radio r1.

EJERCICIO Nº 15
Para almacenar energía eléctrica se usa una batería de 2.000 condensadores de 5 µf. conectado en
paralelo. Calcular cuánto nos costaría cargar esta batería hasta 50.000 Volt, suponiendo que la tarifa es de 16,5 $/Kw-hora?.

Dato 1 Joule = 2,778 . 10-7 kw-Hora.
