Guangzhou HC Tecnología de la Información Co., Ltd.

Guangzhou HC Tecnología de la Información Co., Ltd.

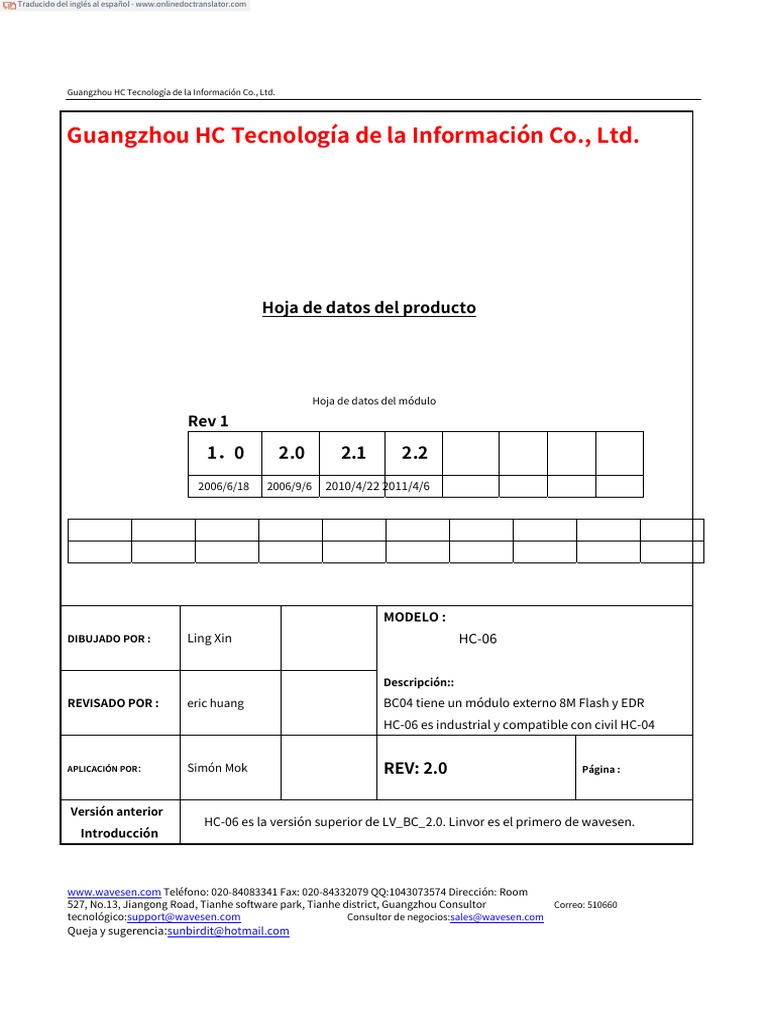

Hoja de datos del producto

Hoja de datos del módulo

Rev 1

1．0 2.0 2.1 2.2

2006/6/18 2006/9/6 2010/4/22 2011/4/6

MODELO :
DIBUJADO POR : Ling Xin HC-06

Descripción::
REVISADO POR : eric huang BC04 tiene un módulo externo 8M Flash y EDR
HC-06 es industrial y compatible con civil HC-04

APLICACIÓN POR： Simón Mok REV: 2.0 Página :

Versión anterior
HC-06 es la versión superior de LV_BC_2.0. Linvor es el primero de wavesen.
Introducción

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

Contenido

1. Imagen del producto

2. Característica

3. Descripción de los pines

4. Los parámetros y modo de producto

5. Diagrama de bloques

6. Dispositivo de depuración

7. Característica de la prueba

8. Diagrama de prueba

9. Conjunto de comandos AT

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

[Link] del producto

Figura 1 Un módulo Bluetooth

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link] _
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

Figura 2. Tamaño de un módulo Bluetooth

Figura 3 Chips de 50 piezas en blíster antiestático.

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

2. Característica

- transceptor inalámbrico

- La sensibilidad (tasa de error de bit) puede alcanzar -80dBm.

- El rango de cambio de potencia de salida: -4 - +6dBm.

- Descripción de la función (solución Bluetooth perfecta)

- Tiene un módulo EDR; y el rango de cambio de profundidad de modulación: 2Mbps - 3Mbps.

- Tiene una antena integrada de 2,4 GHz; el usuario no necesita probar la antena.

- Tiene el FLASH externo de 8Mbit

- Puede funcionar a baja tensión (3,1 V ~ 4,2 V). La corriente en el emparejamiento está en el rango de 30〜40 mA.

La corriente en comunicación es de 8mA.

- Puerto HCI estándar (UART o USB)

- USBProtocolo: USB 1.1 de máxima velocidad, compatible con 2.0

- Este módulo se puede utilizar en el SMD.

- Está hecho a través del proceso RoHS.

- El PIN de la placa tiene el tamaño de medio orificio.

- Tiene un transceptor inalámbrico digital de 2,4 GHz.

- Bases en la tecnología Bluetooth CSR BC04.

- Tiene la función de salto de frecuencia adaptable.

- Pequeño (27 mm×13 mm×2 mm)

- El circuito de periféricos es simple.

- Está en el nivel de potencia de Bluetooth clase 2.

- Rango de temperatura de almacenamiento: -40℃ -85℃,rango de temperatura de trabajo: -25℃ - +75℃

- Cualquier interferencia de onda: 2,4 MHz,la potencia de emisión: 3 dBm.

- Tasa de error de bit: 0. Solo la señal decae en el enlace de transmisión, se puede producir un error de bit. Para

Por ejemplo, cuando se procesa RS232 o TTL, algunas señales pueden decaer.

- Bajo consumo de energía

- Tiene un sistema de transceptor inalámbrico de alto rendimiento

- Bajo costo
[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574
Dirección: Sala 527, No.13, Jiangong Road, parque de software de Tianhe, distrito de Tianhe, Guangzhou Correo: 510660
Consultor tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

- Campos de aplicación:

- Dispositivo manos libres Bluetooth para coche

- BluetoothGPS

- Bluetooth PCMCIA, llave USB

- Software de transferencia de datos

- Bluetooth

- RSE

3．Descripción de PIN

Figura 3 Configuración de PIN

Los PIN en este diagrama de bloques son los mismos que los físicos.
Nombre PIN ALFILER # Tipo de almohadilla Descripción Nota
TIERRA 13 21 22 VSS Olla molida
Alimentación integrada de 1,8 V (+) con

1V8 14 VDD Salida de regulador lineal en chip

dentro de 1.7-1.9V

CCV 12 3,3 V
AIO0 9 bidireccional Línea de entrada/salida programable

AIO1 10 bidireccional Línea de entrada/salida programable

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

bidireccional Línea de entrada/salida programable, salida

PIO0 23
RX ES de control para LNA (si está instalado)

bidireccional Línea de entrada/salida programable,

PIO1 24
TX ES salida de control para megafonía (si está instalada)

PIO2 25 bidireccional Línea de entrada/salida programable

PIO3 26 bidireccional Línea de entrada/salida programable

PIO4 27 bidireccional Línea de entrada/salida programable

PIO5 28 bidireccional Línea de entrada/salida programable

PIO6 29 bidireccional Línea de entrada/salida programable CLK_REQ

PIO7 30 bidireccional Línea de entrada/salida programable CLK_OUT
PIO8 31 bidireccional Línea de entrada/salida programable

PIO9 32 bidireccional Línea de entrada/salida programable

PIO10 33 bidireccional Línea de entrada/salida programable

PIO11 34 bidireccional Línea de entrada/salida programable

Entrada CMOS con

REINICIAR 11 interno débil
derribar
salida CMOS,
UART_RTS 4 tri-estable con débil Solicitud UART para enviar, activo bajo

pull-up interno
Entrada CMOS con
UART_CTS 3 débil interno UART claro para enviar, activo bajo

derribar
Entrada CMOS con
UART_RX 2 débil interno Entrada de datos UART

derribar
salida CMOS,
Triestable con
UART_TX 1 Salida de datos UART
débil interno
levantar

Entrada CMOS con

SPI_MOSI 17 débil interno Entrada de datos de interfaz periférica en serie

derribar
Entrada CMOS con Selección de chip para periférico serie
SPI_CSB dieciséis
débil interno interfaz, activo bajo

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

levantar

Entrada CMOS con

SPI_CLK 19 débil interno Reloj de interfaz de periféricos en serie

derribar
Entrada CMOS con
Datos de la interfaz de periféricos en serie
SPI_MISO 18 débil interno
Producción
derribar

USB_- 15 bidireccional

USB_+ 20 bidireccional

Defecto :
1,8 V
1,8 V 14 Entrada de fuente de alimentación externa de 1,8 V
poder interno
suministro de r.

PCM_CLK 5 bidireccional

PCM_SALIDA 6 Salida CMOS

PCM_IN 7 Entrada CMOS

PCM_SYNC 8 bidireccional

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

4. Los parámetros y modo de producto

Si desea más información, por favor [Link] .

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

5. Diagrama de bloques

Figura 5 Diagrama de bloques 1

Figura 5 Diagrama de bloques 2

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

El dispositivo maestro HC-04/06 tiene la función de recordar el último dispositivo esclavo emparejado. Como dispositivo

maestro, buscará el último dispositivo de salva emparejado hasta que se establezca la conexión. Pero si se presiona la parte

inferior WAKEUP, HC-04/06 perderá la memoria e investigará el nuevo dispositivo esclavo.

6. Dispositivo de depuración

6.1 Dispositivo

PC, hardware, 3G,Contador de frecuencia 3G (SP3386), fuente de alimentación de 3,15 V CC, blindaje,Bluetooth

Caja de prueba.

6.2 Software

7. Característica de la prueba

Condición de prueba 25℃HR 65%

mínimo tipo máx. Unidad

1. Frecuencia de portadora (Banda ISM) 2.4 2.4835 megahercio

2. Potencia RF O/P -6 2 4 dBm

3. Tamaño de paso del control de potencia 2 8 dB
4. Frecuencia Compensar (Frecuencia portadora típica.) - 75 75 KHz
5. Frecuencia portadora. deriva (Saltando, tasa de deriva/50uS) - 20 20 KHz
1 paquete de ranura - 25 25 KHz
paquete de 3 ranuras - 40 - 40 KHz
6. Frecuencia promedio. Desviaciones (Salto, modulación)140 175 KHz
frecuencia Desviación 115 KHz
Relación de frecuencia Desviación 0.8
7 . Sensibilidad de recepción @< 0.1% BER( Tasa de error de bit )- 83 dBm

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

8. Diagrama de prueba

3GHz Ferq.
Encimera RS232

CH C

COM 1
RF O/P
LPT1
UUT Interfaz
Computadora
circuito
SPI

Caja de blindaje

Fig 1. Programación y Frec. Alineación

GPIB
prueba de Bluetooth
Computadora
establecer

E/P RF COM 1
LP1
RS232

Puerto RF

UUT SPI

Caja de blindaje

Fig. 2 Procedimiento de prueba de parámetros de RF

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

9．Conjunto de comandos AT

El camino al modo de comando AT: suministre energía al módulo, ingresará al modo AT si no necesita emparejarse.

El intervalo de comando es de aproximadamente 1 segundo.

Parámetro predeterminado: Tasa de baudios: 9600N81, ID: linvor, Contraseña: 1234

1. Prueba de comunicación

Enviar: AT (envíelo cada segundo)

Atrás: OK

2. Restablecer la tasa de baudios en serie de

Bluetooth Enviar: AT+BAUD1

Atrás: OK1200
Enviar: AT+BAUD2
Atrás: OK2400
……
1---------1200
2---------2400
3---------4800
4---------9600 (predeterminado)

5---------19200

6---------38400
7---------57600
8---------115200
9---------230400
A--------460800
B---------921600
C---------1382400
La PC no puede admitir una tasa de baudios superior a 115200. La solución es: hacer que la MCU tenga una tasa de baudios

más alta (más de 115200) a través de la programación y restablecer la tasa de baudios a un nivel bajo a través del comando AT.

La tasa de baudios restablecida por el comando AT se puede mantener para la próxima vez aunque se corte la energía

apagado.

3. Restablecer el nombre de

Bluetooth Enviar: AT + NAMEname

Atrás: OKnombre

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

Nombre del parámetro: se debe establecer el nombre (limitado a 20 caracteres)

Ejemplo:

Enviar: AT+NOMBREbill_gates

Atrás: OKnombre

Ahora, el nombre de Bluetooth se restablece para ser "bill_gates"

El parámetro se puede mantener aunque se corte la alimentación. El usuario puede ver el nuevo nombre de Bluetooth en el

servicio de actualización de PDA. (Nota: el nombre está limitado a 20 caracteres).

4. cambiar la contraseña del par de Bluetooth

Enviar: AT+PINxxxx

Atrás:OKsetpin
Parámetro xxxx: La contraseña del par que se debe configurar es un número de 4 bits. Este comando se puede utilizar

en el módulo maestro y esclavo. En algunas ocasiones, se le puede solicitar al módulo maestro que ingrese la contraseña

cuando el módulo maestro intenta conectar el módulo esclavo (adaptador o teléfono celular). Solo si se ingresa la

contraseña, se puede establecer una conexión exitosa. En otras ocasiones, el par puede finalizar automáticamente si el

módulo maestro puede buscar el módulo esclavo adecuado y la contraseña es correcta. Además del módulo esclavo

emparejado, el maestro puede conectar los otros dispositivos que tienen módulo esclavo, como cámara digital Bluetooth,

GPS Bluetooth, impresora serie Bluetooth, etc.

Ejemplo:
Enviar: AT+PIN8888
Atrás: OKsetpin
Luego, la contraseña se cambia a 8888, mientras que la predeterminada es 1234. Este

parámetro se puede mantener aunque se corte la alimentación.

5. Sin control de paridad (La versión, superior a V1.5, puede usar este comando) Enviar:

AT+PN (Este es el valor predeterminado)

Atrás: OK NINGUNO

6. Establecer verificación de paridad impar (La versión, superior a V1.5, puede usar este comando)

Enviar: AT+PO

Atrás: OK IMPAR

7. Configure la verificación de paridad uniforme (la versión, superior a V1.5, puede usar este comando)

Enviar: AT + PE

Atrás: OK INCLUSO

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
Guangzhou HC Tecnología de la Información Co., Ltd.

8. Obtener la versión AT
Enviar: AT+VERSION
Atrás: LinvorV1.n

[Link] Teléfono: 020-84083341 Fax: 020-84332079 QQ:1043073574 Dirección: Room

527, No.13, Jiangong Road, Tianhe software park, Tianhe district, Guangzhou Consultor Correo: 510660
tecnológico:support@[Link] Consultor de negocios:sales@[Link]
Queja y sugerencia:sunbirdit@[Link]
