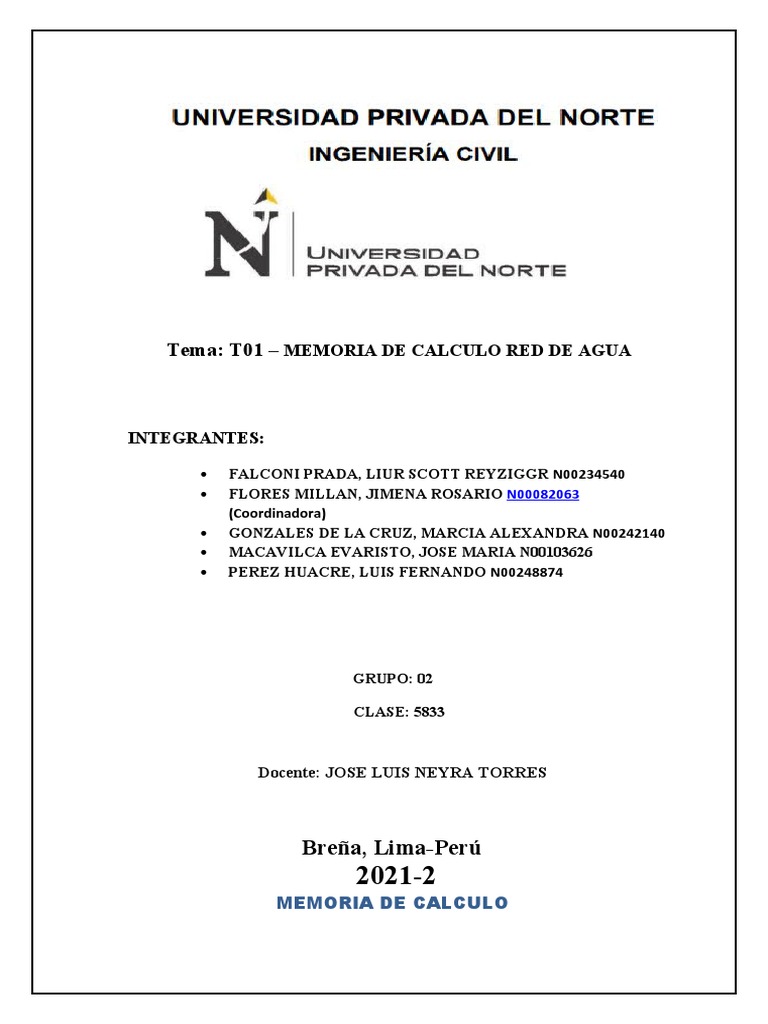

Tema: T01 – MEMORIA DE CALCULO RED DE AGUA
INTEGRANTES:
 FALCONI PRADA, LIUR SCOTT REYZIGGR N00234540

 FLORES MILLAN, JIMENA ROSARIO N00082063
(Coordinadora)
 GONZALES DE LA CRUZ, MARCIA ALEXANDRA N00242140
 MACAVILCA EVARISTO, JOSE MARIA N00103626
 PEREZ HUACRE, LUIS FERNANDO N00248874
GRUPO: 02
CLASE: 5833
Docente: JOSE LUIS NEYRA TORRES
Breña, Lima-Perú
2021-2
MEMORIA DE CALCULO
PROYECTO: “GRUPO 02”
ESPECIALIDAD: TALLER INSTALACIONES SANITARIAS
1.- OBJETIVO
El objetivo del presente documento es indicar los trabajos a realizar para la construcción
del Proyecto denominado “GRUPO 02” y dejar al finalizar la Obra en perfecto estado de
funcionamiento las Instalaciones Sanitarias.
2.- UBICACIÓN
El terreno para la construcción del Proyecto Denominado “GRUPO 02” de propiedad de

“Compañeros del Grupo 02”, en lo que respecta a Instalaciones Sanitarias, está Ubicado
en el, Distrito (sin nombre), Provincia y Departamento de Lima.
3.- DATOS DE DISEÑO
El proyecto se ha desarrollado en un bloque o edificio de 05 Niveles, 01 Semisótano y 01

Azotea, de acuerdo a las siguientes características:
Planta S. sótano: En él se han planteado:

- Estacionamiento, un baño, una cisterna, un departamento de recepción y un cuarto de
máquinas
Planta 1° Piso: En él se han planteado:

- El primer nivel del departamento N° 101 + 102 + 103
Según indican en los planos de diseño.

- El segundo nivel del departamento N° 201 + 202 + 203

- El tercer nivel del departamento N° 301 + 302 + 303

- El cuarto nivel del departamento N° 401 + 402 + 403

- El cuarto nivel del departamento N° 501 + 502 + 503
Planta Azotea: En él se han planteado:

-Terraza de uso común, así como cuarto de máquinas, y baños, sala recreacional, 02
bibliotecas. Según indican en los planos de diseño.
Planta Techo: En él se han planteado:

- Sumideros y el tanque elevado
Los parámetros de diseño a utilizar en el presente estudio son los indicados en el
“Reglamento Nacional de Edificaciones IS.010” de Instalaciones Sanitarias del
Reglamento Nacional de Construcciones.
5.- PARÁMETROS DE DISEÑO
 Calculo de la Dotación de Agua .
Según los planos de Arquitectura se tiene:
_ Departamento y Dormitorios:
. Primer Piso
Departamento de 3 dormitorio : 03 Departamento
. Segundo Piso
Departamento de 3 dormitorio : 03 Departamento
. Tercer Piso
Departamento de 3 dormitorios : 03 Departamento
. Cuarto Piso
. Quinto Piso
. Semisótano
Área de Estacionamiento : 425.1386 m2
. Azotea
Terraza de uso común.
SOLUCION
 Cada departamento tiene 2 cuartos más 1 de servicio, de manera que:
 Según el reglamento se tiene:
La máxima demanda es por Número de dormitorios por departamentos (MD)
MD=(1200 L/d) x (3 Departamentos) x (5 Pisos) =18000 Litros.
La Dotación de agua para el sótano es: 2 Litros /día – m2
Area T.E. = 425.1386 x 2 = 850.2772 Lts. /dia .
De lo expuesto anteriormente, se tiene:
Dotación: 18850.2772 Litros / día.
6.- CÁLCULOS DE LOS COMPONENTES DEL SISTEMA

 Cálculo de la Cisterna
Se está proyectando para el Sistema de Consumo Doméstico un sistema de presurización

mediante una cisterna, equipo de bombeo y tanque elevado, según se indican en los
planos, para 1.666 días de almacenamiento.
Vol. Cist. Cons. Doméstico = 1.333 x Dotación

Vol. Cist. Cons. Doméstico = 1.333 x 18850.2772Litros / día
Vol. Cist. Cons. Doméstico = 25127.41951 Litros / día
Vol. Cist. Cons. Doméstico = 25 m3
Se construirá enterrada bajo la escalera 01 Cisterna:
Un volumen para Consumo Doméstico de 25 m3 de capacidad de 5 m. de largo, 2.5 m.

de ancho, 2 m de altura total.
Inmediatamente el equipo de bombeo estará ubicado según se indican en los planos de
detalles.
 Cálculo del Tanque Elevado
El Tanque será de las siguientes características:
Dotación = 18850.2772
Vol. Del T.E. = 1/3 x (Dotación)
Vol. Del T.E. = 6283.425733 Litros/día
Vol. Del T.E. = 6.283 m3 (Volumen aproximado)
“Se colocará encima de la escalera un tanque elevado de fibra de la marca

Decoglass 6.5 m3 de 1.83m de altura, diámetro inferior 2.27m y diámetro
superior de 0.69m”
Calculo de presiones de cisterna y tanque elevado.

DATOS: CALCULAR MAXIMA DEMANDA, TANQUE ELEVADO Y CISTERNA(PARA 1.333 DIAS)
EDIFICIO DE 5 PISOS, 3 DPTOS POR PISO DE 2 DORMITORIOS + CUARTO DE SERVICIO
SOTANO CON COCHRERAS 1 - AREA 425.1386 M2
DOTACION DIARIA - 18850.2772 LTS/HAB/DIA
PARA COCHERAS Y JARDINES - 2 LTS/M2/DIA
MD=(1200 L/d) x (3 Departamentos) x (5 Pisos) = 18000 Litros
MD=(2L/m2/d)x(425.1386)=850.277 L
MD=(18000 + 850.277)x1.333
MD=25127.419 = m3
CISTERNA 18850.277 1.333 25127.419 M3 25 M3
TANQUE ELEVADO 18850.277 * 1/3 6283.426 M3 6.5 M3
Calculo de presiones de cisterna.
-La tabla IV representa para cada diámetro de la tubería su velocidad máxima sin
embargo, solamente se utiliza del 50% hasta 70% de su límite de velocidad
- Se diseño la cisterna para un llenado de 6 horas.

Cálculo del diámetro de la tubería, velocidad, caudal y tiempo de llenado.
DEMANDA MAXIMA 25127.41924 M3

TANQUE ELEVADO 25.127 M3 PI= 3.1416
TANQUE ELEVADO 25127 LITROS
TIEMPO LLENADO 6 HORAS 1 HORA = 3600 SEG

TIEMPO LLENADO
EN 1 HORAS 6500 LITROS/SEG

1 HORA 4187.833333 LITROS/SEG
EN 1 SEGUNDO 1.163287037 LITROS/SEG IGUAL A Q Q=S*V
1.163287037 LTS/SEG
dm DIAMETRO EN dm
DIAMETRO TUBERIA = 1 1/4" = 1.25 1"= 0.254 0.3175
0.3175 DM Q = 1.17334725
VELOCIDAD 1.482 M/SEG Tuberia al 52 % del limite de velocidad maxima

14.82 DM/SEG
RESPUESTA TIEMPO DE LLENADO 21414.8028 SEGUNDOS

356.91338 MINUTOS
5.94855634 HORAS
- Con una demanda máxima de 25127 Litros, para un tiempo de llenado de 6
horas. Se calculo que con una tubería 1 1/4’’ se obtiene un caudal de 1.1733475
L/s y con una velocidad de 1.482 M/seg utilizando el 52% del límite de velocidad
máxima.
Calculo de presiones tanque elevado.
- Se diseño el llenado del tanque elevado en 1 hora, eso significa que la bomba
funcionara 1 hora diaria para su debido cuidado de la maquinaria.
- Se bombeará 6.5 m3 de agua.
DEMANDA MAXIMA 6 M3
TANQUE ELEVADO 2 M3 PI= 3.1416
TANQUE ELEVADO 2000 LITROS
TIEMPO LLENADO 1 HORAS 1 HORA = 3600 SEG

TIEMPO LLENADO
EN 1 HORAS 2 LITROS/SEG
1 HORA 2000 LITROS/SEG
EN 1 SEGUNDO 0.555555556 LITROS/SEG IGUAL A Q Q=S*V
0.555555556 LTS/SEG
dm DIAMETRO EN dm
DIAMETRO TUBERIA = 3/4 " 0.75 1"= 0.254 0.1905
0.1905 DM Q = 0.47028898
VELOCIDAD 1.65 M/SEG Tuberia al 75% del limite de velocidad maxima

16.5 DM/SEG
RESPUESTA TIEMPO DE LLENADO 4252.70438 SEGUNDOS

70.8784063 MINUTOS
1.18130677 HORAS
- Para el cálculo de un tanque elevado con una demanda máxima de 2000 Litros,
para un tiempo de llenado de 1 hora con 10 minutos. Se cálculo que con una
tubería 3/4’’ se obtiene un caudal de 0.47028898 L/s y con una velocidad de 1.65
M/seg utilizando el 75% del límite de velocidad máxima.
 Línea de Impulsión de Agua Potable
Para nuestro caso:
Lavader Tina Lavatra Calenta

Inodoro Lavator Lavado
Ducha o de stos dor Grifo Total
Tanq. io ra
Servicio
U.H. 3 1 2 3 3 3 2 1 1
S. S. 0 0 0 0 0 0 0 0 1 1 UH.
1° Piso 9 6 7 3 3 2 3 3 3 83 UH.
2° Piso 9 6 7 3 3 2 3 3 3 83 UH.
3° Piso 9 6 7 3 3 2 3 3 3 83 UH.
4° Piso 9 6 7 3 3 2 3 3 3 83 UH.
5° Piso 9 6 7 3 3 2 3 3 3 83 UH
Azotea 3 3 0 0 0 3 0 0 0 21 UH.
Techo 0 0 0 0 0 0 0 0 0 00 UH.
147 34 70 39 UH. 30 UH. 15 UH.
45 UH. 45 UH. 15 UH. 436 UH.
UH. UH. UH.
-Volumen del tanque elevado = 6.283 m3.

-Número de Unidades (Gasto probable) = 436 Un.
De la edificación.
Calculo cuadro presiones redes montantes agua fría método de Hunter, del edificio.
- La altura que se tomó en cuenta para el diagrama de presiones de piso a piso terminado,
qué incluyo los 0.20 cm de la losa.
- En la horizontal las unidades de hunter de gasto en cada piso para cada departamento
- Cada ramal abastece a los departamentos en nuestra casó siguiendo el esquema se tiene 3
departamentos
- La distancia de la salida del tanque del ramal para el C1 es de 6.82 y para el lado C2 es
de 11.88.
- Recalcar que de C1 a H1 esta tubería alimenta a 02 departamentos por piso, mientras que
de C2 a H2 alimenta a 01 departamento por piso.
- Como todos los departamentos son iguales, es decir tienen la misma cantidad de puntos de
agua entonces por eso todos los departamentos necesitan 28 unidades hunter.
- El punto C2 es el mas critico por la distancia de 11.82m.

Cuadro de presiones
TRAMO LONG "L" "Le" L*1.2 UH Q S real J D D Vreal V libro h real Presion en metros
1 A-B 4 4.8 448 4.40 0.151 0.03 3'' 3.00 0.9653239 0.97 0.144 3.856
INICIO VERTICAL
2
HORIZONTAL B-C1 6.82 8.184 308 3.41 0.02 3'' 3.00 0.7481261 0.75 0.16368 3.69232 MAYOR DE 3 METROS
3 C1-D1 2.65 3.18 280 3.07 0.01 3'' 3.00 0.6735328 0.69 0.0318 6.31052
VERTICAL
4
VERTICAL D1-E1 2.65 3.18 224 2.58 0.03 2 1/2'' 2.50 0.8150844 0.81 0.0954 8.86512
5 E1-F1 2.65 3.18 168 2.19 0.02 2 1/2 '' 2.50 0.691874 0.72 0.0636 11.45152
VERTICAL MENOR 16 M
6
VERTICAL F1-G1 2.65 3.18 112 1.78 0.04 2'' 2.00 0.8786642 0.89 0.1272 13.97432
7 G1-H1 3.5 4.2 56 1.21 0.48 1 1/2'' 1.50 1.0618563 1.04 2.016 15.45832
VERTICAL
8 B-C2 11.88 14.256 140 1.96 0.02 2 1/2'' 2.50 0.6192114 0.61 0.28512 3.57088
HORIZONTAL
9
VERTICAL C2-D2 2.65 3.18 140 1.96 0.02 2 1/2'' 2.50 0.6192114 0.61 0.0636 6.15728
10
VERTICAL D2-E2 2.65 3.18 112 1.78 0.04 2'' 2.00 0.8786642 0.89 0.1272 8.68008
11
VERTICAL E2-F2 2.65 3.18 84 1.48 0.03 2'' 2.00 0.7305747 0.75 0.0954 11.23468
12 F2-G2 2.65 3.18 56 1.21 0.02 2'' 2.00 0.5972942 0.60 0.0636 13.82108
VERTICAL
13 G2-H2 3.5 4.2 28 0.71 0.21 1'' 1.00 1.4019136 1.5 0.882 16.43908
VERTICAL SE NECESITARA UN REGULADOR DE PRESIÓN
Se cuenta con 13 puntos con un inicio vertical en el tramo A-B con los siguientes datos, el tramo tiene una longitud de 4 metros, UH de 448 que se tomó del diagrama,
caudal de 4.40 se interpola usando la tabla del cuadro N°3 para este tramo , el J de 0.03 usando la tabla de las J con un diámetro (D) de 3’’, Vreal de 0.9653239 con el
siguiente cálculo (Q/1000)/((D*0.0254)*(D*0.0254)*3.14/4) , V Libro de 0.97, Hreal 0.144 con el siguiente cálculo "Le" L*1.2 x J y la presión en metros es igual 4 –
Hreal.
- Los siguientes tramos A-B (Vertical), B-C1(Horizontal), C1-D1 a G1-H1(Vertical), B-C2(Horizontal), C2-D2(Vertical)
- Para B-C1 La presión en metros es mayor a de 3 metros.
- Para B-C2 la presión en metros es menor a 16 metros.
- Para el tramo G2-H2 se necesitará un regulador de presión, ya que supera los 16 metros de columna de agua.
-
5) Cálculo de redes de agua fría y caliente, del edificio. Detallar diámetros de tuberías
interiores y tanque terma, y presentar cuadro detallado.
PTOS X DIAMETRO - NORMA

MAXIMO
DIAMETRO Nº PTOS
1/2" 3
3/4" 8
1" 16
1 1/4" 25
Para agua fría.
AGUA FRIA
1er PISO DEPARTAMENTOS 101, 102 Y 103
DEPARTAMENTO DIAMETRO Nº PTOS MEDIDOR DETALLE
TODO EL PISO 1" 13 1"
BAÑO PRINCIPAL 1/2" 3 INODORO+LAVATORIO+TINA
BAÑO GENERAL 1/2" 3 INODORO+LAVATORIO+DUCHA
BAÑO DE SERVICIO 1/2" 2 INODORO + DUCHA
COCINA 1/2" 2 LAVADERO + REFRIGERADORA
LAVANDERIA 1/2" 3 LAVADERO + LAVADORA + TERMA
AGUA FRIA
2do PISO DEPARTAMENTOS 201, 202 Y 203
AGUA FRIA
AGUA FRIA
4to PISO DEPARTAMENTOS 401, 402 Y 403
AGUA FRIA
AGUA FRIA
SEMI SÓTANO
BAÑO 1/2" 2 INODORO+LAVATORIO
GRIFO 1/2" 1 GRIFO DE RIEGO
AGUA FRIA
AZOTEA
BAÑO 1 1/2" 3 INODORO+LAVATORIO+DUCHA
BAÑO 2 1/2" 3 INODORO+LAVATORIO+DUCHA
Para agua caliente.

- solo departamento 103, 203,303,403 , 503 tienen un punto de agua caliente en cuarto de
servicio
AGUA CALIENTE
TODO EL PISO 1/2" 6 1/2"
BAÑO PRINCIPAL 1/2" 2 LAVATORIO+TINA
BAÑO GENERAL 1/2" 2 LAVATORIO+DUCHA
BAÑO DE SERVICIO 1/2" 1 DUCHA
LAVANDERÍA 1/2" 1 TERMA
AGUA CALIENTE
2do PISO DEPARTAMENTOS 201, 202 Y 203
AGUA CALIENTE
AGUA CALIENTE
AGUA CALIENTE
AGUA CALIENTE
AZOTEA
- Accesorios y diámetro para cada piso

Semisotano Azotea
ACCESORIOS CANTIDAD DIAMETRO ACCESORIOS CANTIDAD
Techo DIAMETRO
valvulas e. horizon. 4 1/2'' valvulas e. horizon. 3 1/2''
ACCESORIOS CANTIDAD DIAMETRO
valvulas e. vertica. 3 1/2'' valvulas e. vertica. 0 1/2''
codo sube 1 1/2"
codo sube 0 1/2'' codo sube 1 1/2''
codo baja 3 1/2"
codo baja 15 1/2'' codo baja 29 1/2''
tee 1 1/2"
codo 90° 9 1/2'' codo 90° 16 1/2''
union
Teeuniversal 9 1 1/2'' 1/2"
Tee 4 1/2''
Tee sanitaria 1 1/2'' Tee sanitaria 3 1/2''
union universal 7 1/2'' union universal 6 1/2''
Diámetro de acometida y tubería de

impulsión
Diámet
Tuberías ro
Acometida 1/2''
tub de impulsión 1 1/4''
Semisótano:
Se cuenta con 3 válvulas e. horizontales y 4 v. e. verticales, 15 codos baja y 9 codos de
90°, en números de tee se calculó 4 así como 1 tee sanitaria debido a que hay un baño
particular en el semisótano, y se contó 7 uniones universales.
Departamentos:
 Los departamentos 101, 102, 201, 202, 301, 302, 401, 402, 501 y 502 cuentan con
el mismo número de accesorios: 4 v. e. horizontales y verticales cada uno, 26
codos bajan, 14 codos 90°, 13 Tee, 3 Tee sanitaria (cada departamento cuenta con
3 baños), 3 uniones simples (por cada calentadora), 8 uniones universales, 2
válvula compuerta y 1 calentador eléctrico. El piso 503 cuenta con los mismos
accesorios exceptuando: N° de codos baja (28).
 Los departamentos 103, 203, 303 y 403 cuentan con el mismo número de
accesorios: 4 v. e. horizontales y verticales cada uno, 29 codos bajan, 26 codos
90°, 2 codos 45°, 14 Tee, 3 Tee sanitaria (cada departamento cuenta con 3 baños),
3 uniones simples (por cada calentadora), 8 uniones universales, 2 válvula
compuerta y 1 calentador eléctrico. El piso 503 cuenta con los mismos accesorios
exceptuando: N° de codos baja (31), N° de codo 90° (25) y N° de Tee (16).
Azotea:
Cuenta con 3 válvulas e. horizontales, 1 codo sube, 29 codo baja, 16 codos 90°, 9 Tee, 3
Tee sanitaria y 6 uniones universales.
Techo:
Cuenta con 1 codo sube, 3 codo baja, 1Tee y 1 unión universal.
- Dotación agua caliente y Cálculo de la terma.

.
(390 L/d) x (1/5) = 78 Litros.
Se utilizará una terma de 80 Litros de marca (sole nueva millenium), por lo cual cada departamento tendrá
una sola terma.
T2
1- CÁLCULO DE REDES DE DESAGÜE

Para el cálculo de las redes desagüe se realizó con los diámetros mínimos de los aparatos
sanitarios, y a su vez determinando sus respectivas unidades hunter que servirán para el
método HUNTER. Basados en el Reglamento Nacional de Edificaciones.
En base a las tablas mostradas se establecieron los diámetros de descarga de salida de
desagüe de los siguientes aparatos sanitarios:
CALCULO DE UNIDADES DE DESCARGA

Obteniendo así el número de unidades de descarga totales de 723 U.H. Que requerirá como
mínimo 1 conexión domiciliaria de desagüe a solicitar a SEDAPAL. Conexión para
realizarse mediante una caja de registro de 12”x24” de dimensiones con una profundidad
de 0.80m. Por el pasaje céfiro
CÁLCULO DE REDES MONTANTES
En nuestro presente proyecto del edificio de 5 pisos logramos determinar 13 montantes de desagüe.
Montantes de descarga
MD1 MD2 MD2-A MD3 MD4 MD4-A MD5 MD6 MD7 MD7-A MD7-B MD8 MD9 MD10 MD11 MD11-A MD12 MD13
semisotano
Dpto 101 10 10 6 18
Dpto 102 10 10 6 18
Dpto 103 10 10 4 18 2
Dpta 201 10 10 4 18
Dpta 202 10 10 18 4
Dpta 203 10 10 4 18
Dpta 301 10 10 4 18
Dpta 302 10 10 18 4
Dpta 303 10 10 4 18
Dpta 401 10 10 4 18
Dpta 402 10 10 18 4
Dpta 403 10 10 4 18
Dpta Dupl 501 10 10 10 4 18
Dpta Dupl 502 10 10 10 18 4
Dpta Dupl 503 10 10 4 10 18
azotea
techo 2
total 50 50 10 50 50 10 6 6 90 16 16 90 52 50 20 10 90 2
MONTANTES 13
Instalaciones Sanitarias para Edificaciones, en la tabla que muestra lo siguiente:
Este el presente anexo extraído del RNE nos indica el número máximo de unidades de
descarga que puede ser conectada a los conductos horizontales de desagüe y a los montantes.
Por lo tanto, podemos seleccionar el diámetro de tubería que se va a utilizar:
Este el presente anexo extraído del RNE nos

indica el número máximo de unidades de
descarga que puede ser conectada a los
conductos horizontales de desagüe y a los
montantes. Por lo tanto, podemos seleccionar
el diámetro de tubería que se va a utilizar:
PLANO DE MONTANTE DE DESAGÜE Y VENTILACION
NOTA: Para observar con mayor detalle, se recomiendan revisar el plano adjuntado en
autocad.
2- CÁLCULO DE POZAS SUMIDERO DEL CUARTO DE BOMBAS (CISTERNA)

CÁLCULO DE POZAS SUMIDERO DE BAÑO SOTANO
3- CALCULO DE BOMBA DE AGUA FRIA
Total UH edificio 436 Qp 4.24 lps
Determinación de Qb N° Horas de bombeo 5
Qb 20.352 lps
Tabla
Determinación de de
Øimpulsión "k" para
Accesorio k Ø = 0.12529582 m
Codo de 90° 0.90
Ø= 4.93 pulg
Tee 1.80
V.Check Ø1.15
imp = 6" pulg
V.Compuerta 1.15
Determinación de Øsucción Øsuc = 8" pulg
Canastilla de Succ. 6.10
Pérdidas de carga
Impulsión Øimp = 6 pulg Succión Øsuc = 8 pulg
S(grad. Hidrau.) 0.0070 S(grad. Hidrau.) 0.0017
Logitudes Logitudes
Longitud de la línea36.805 m Longitud de la línea 2.392 m
Longitud equivalente
59.57 m Longitud equivalente
75.28 m
Cantidad Accesorios k Le Cantidad Accesorios k Le

7 Codo de 90° 0.9 43.64 1 Codo de 90° 0.9 8.31
1 V.Check 1.15 7.97 1 Canastilla de Succ. 6.1 56.34
1 V.Compuerta 1.15 7.97 1 V.Check 1.15 10.62
1 V.Compuerta 1.15 10.62
Longitud Total96.3795455 Longitud Total77.6683636
hf 0.67490781 hf 0.13396946
Determinación de Potencia de la bomba
Altura dinámica 17.9089
Altura estática 17.1
hfsuc 0.6749
hfimp 0.1340
Pot 6.48
POT 7 HP
4- CÁLCULO DE CISTERNA ACI, SEGÚN NORMA FPA
T3
1- DETERMINAR EL CONSUMO EN LA VIVIENDA DE UN PARTICIPANTE DEL GRUPO
DE TRABAJO, EN FUNCION A LO ESTUDIADO EN CLASE
Consideraciones a emplear:
NOTA: Para la elaboración de la tabla nos basamos en la potencia real de la mayoría de los
aparatos, fijándonos en la parte de la “etiqueta” que trae cada equipo, y otros buscando el
modelo por internet
COMPARACION DE RESULTADO DE MAXIMA

DEMANDA Y POTENCIA INSTALADA CON UN RECIBO
DE LUZ DE UNA VIVIENDA
Reajustando y contando de manera más realista la

cantidad de aparatos que se tiene para una vivienda de 3 pisos, obtenemos la siguiente:
LU M IN A R IA S A P A R A TO S POT MD FD D EM A N D A
7 20 140 1 140
1 500 500 0.6 300
1 450 450 0.7 315
1 250 250 0.2 50
1 200 200 0.5 100
1 150 150 0.1 15
1 550 550 0.1 55
1 120 120 1 120
1 450 450 0.1 45

1 250 250 0.1 25
1 125 125 0.2 25
1 125 125 0.2 25
1 250 250 0.1 25
1 900 900 0.1 90
2 20 40 1 40
1 20 20 1 20
1 80 80 0.3 24
1 25 25 0.4 10
1 20 20 1 20
1 25 25 0.5 12.5
1 900 900 0.2 180
1 80 80 0.2 16
1 20 20 1 20
1 25 25 0.5 12.5
1 20 20 1 20
1 20 20 0.4 8
1 25 25 0.6 15
1 25 25 0.2 5
1 20 20 1 20
1 20 20 1 20
2 350 700 1 700

1 400 400 0.4 160
1 20 20 0.4 8
1 25 25 0.5 12.5
1 20 20 1 20
COMPARACION DE LA POTENCIA INSTALADA VERSUS LA CALCULADA

OBSERVACIONES:
Como se puede observar la

potencia entregada no es la
adecuada, es muy inferior, lo
cual podría causar problemas de
cortos circuitos o apagones
frecuentes, la sugerencia sería presentar un reclamo, y la visita del proveedor de la
electricidad.
 Como la potencia requerida es 6990W No es necesario una instalación tipo trifásico,

el tipo monofásico bastará
2- CALCULO DE LA POTENCIA INSTALADA DE LOS DEPARTAMENTOS
Para el cálculo de la carga para el tablero de servicios generales se considera la sumatoria

de todas las áreas comunes que se encuentran en la edificación, entre ellos está:
 Para las unidades del área común de los pisos 1,2,3,4,5 se obtuvo (las escaleras, las salas, la
azotea común y el cuarto de máquina)
 Para las unidades del área común se tomó: lo del semisótano (las áreas de estacionamiento, la
recepción, el baño, la sala de estar, el ingreso, corredores, las escaleras, cuarto de máquinas)
 Se determinó las cantidades de los artefactos eléctricos que otorga el tablero de servicios
generales. Los cuales son las bombas de agua potable, las bombas de los pozos sumideros,
ascensores, puertas levadizas, etc.
 Finalmente se coloca las unidades de potencia de cada artefacto y se calcula las potencias
instaladas y la demanda máxima
Se dividirá en 6 tipos de pisos iguales:

Cocina eléctrica de cuatro hornillas. Es el electrodoméstico que más consume, necesita unos
4,500 watts de potencia. Según la web del Museo de la Electricidad, una terma grande
consume 2000 watts mientras que una chica llega a 750 w.
Una cocina vitrocerámica puede consumir entre 5.500 y 6.000 watts. El consumo de una
secadora de bomba de calor por hora es de 2200 watts
Una cocina vitrocerámica de 6.000 watts. En el centro de lavado se usó aproximadamente
4000 Watts. Para las cámaras de seguridad se tomó un estándar de clase 4, según la
normativa usamos el 30w por 24horas trabajando al 100% que nos consume 720 watts.
CARGA PARA DEPARTAMENTO TIPO 4

DEPTO 103.5401 M2 16.3KW 11.075 KW
16,300.00 11,075.00
DESCRIPCION UNID - M2 UNIT - W PI - W FD DM - W
CARGA BASICA - 45M2 1.00 1,500.00 1,500.00 1.00 1,500.00
CARGA ADICIONAL - x 45 m2 1.00 1,000.00 1,000.00 1.00 1,000.00
CARGA ADICIONAL FRACCION - 13.5401 M2 1.00 1,000.00 1,000.00 1.00 1,000.00
CARGAS ADICIONALES OBLIGATORIAS

COCINA ELECTRICA 1.00 6,000.00 6,000.00 0.50 3,000.00
TERMA 1.00 2,500.00 2,500.00 0.55 1,375.00
CARGAS ADICIONALES VARIABLES

SECADORA 1.00 3,000.00 3,000.00 0.75 2,250.00
TRITURADOR 1.00 500.00 500.00 0.30 150.00
CAMARAS DE SEGURIDAD 1.00 800.00 800.00 1.00 800.00
16,300.00 11,075.00
P. INSTALADA
DESCRIPCION CANT CARGA - W %
1 - CARGA MAYOR 1 23,000 1 23,000.00
2 - 65% 2 19,000 0.65 24,700.00
1 18,000 0.4 7,200.00
2 - 40%
1 17,000 0.4 6,800.00
2 16,300 0.3 9,780.00
3 - 30%
1 16,300 0.3 4,890.00
R @ 25% 5 16,300 0.25 20,375.00
1 16,300 0.25 4,075.00
2 13,200 0.25 6,600.00
107,420.00
16 107 KW
Fuente: Código Nacional de Electricidad.

3- RED ELECTRICA DE LA EDIFICACION (5 PISOS)
- Tabla de la red eléctrica para los alimentadores 1.A – 1.B(pasillo de 1er piso) 1.C
según el plano.
PUNTOS DE PUNTOS DE
TOMACORRIENT TOMACORRIENT
PUNTOS DE LAS INTERRUPORES INTERRUPORES SALIDA DE ES ES PUESTO A INTERRUPOR MEDIDORES
LUMINAARIAS SIMPLES DOBLES CAJA DE PASO MONOFÁSICO TIERRA A BIPOLAR ELÉCTRICOS
ÓN
LA E DIFICACI PUESTO A PRUEBA DE
TRICA DE
RED ELÉC TIERRA AGUA
Semis ótano 11 2 11 5 1
C-1 11 8 2
C-2 4 2
Tablero TD-101
C-3 9 1
C-4 5 10 1
C-5 1
ALIMENTADOR 1.A.
C-6 1
C-7 1
C-1 11 8 2
C-2 4 3
Tablero TD-102
C-3 9 1
C-4 5 10 1
C-5 1
C-6 1
C-7 1
ALIMENTADOR 1.B. PASILLOS DEL 1ER PISO 3
C-1 8 5 1
C-2 7 7
Tablero TD-103
ALIMENTADOR 1.C .
C-3 11
C-4 5 7 2
C-5 1
C-6 1
C-7 1
- Según la tabla se puede estimar la cantidad de elementos eléctricos tomados en el

primer piso del proyecto de nuestra edificación unifamiliar, los alimentadores que
suben a cada piso, seguidamente estos alimentadores transmiten energía a los
tableros y estos a los respectivos circuitos.
- Tabla de red eléctrica de la edificación para los alimentadores (2.A) (3.A) (4.A) ,
alimentador (2.B) (3.B) (4.B) pasillos del 2do_3ro_4to piso , alimentador (3.C).según
el plano.
PUNTOS DE PUNTOS DE
TOMACORRIENT TOMACORRIENT
PUNTOS DE LAS INTERRUPORES INTERRUPORES SALIDA DE ES ES PUESTO A INTERRUPOR
N LUMINAARIAS SIMPLES DOBLES CAJA DE PASO MONOFÁSICO TIERRA A BIPOLAR
AL E DIFICACIÓ PUESTO A PRUEBA DE
TRICA DE
RED ELÉC TIERRA AGUA
C-1 11 7 2
Tablero (TD-201) (TD-
C-2 3 3
301) (TD-401)
C-3 9 1
ALIMENTADOR (2.A) (3.A) (4.A)
C-4 4 10 1
C-5 11
C-6 1
C-7 1
C-1 11 7 2
Tablero (TD-202) (TD-
C-2 3 3
302) (TD-402)
C-3 9 1
C-4 4 10 1
C-5 1
C-6 1
C-7 1
Tablero (TD-203) (TD-303) (TD-403)
ALIMENTADOR (2.B) PASILLOS DEL

3
(3.B) (4.B) 2DO_3RO_4TO PISO
C-1 6 4 1
C-2 7 7
ALIMENTADOR 3.C .
C-3 11
C-4 4 7 2
C-5 1
C-6 1
C-7 1

segundo piso hasta el cuarto piso del proyecto de nuestra edificación unifamiliar, los
alimentadores que suben a cada piso en esta tabla 2 se encuentran en el 2do, 3ro y
4to piso , seguidamente estos alimentadores transmiten energía a los tableros y estos
a los respectivos circuitos.
- Tabla de red eléctrica de la edificación para los alimentador (5.A) 5.D_5.E,
alimentador (5.B) pasillos del 5to piso, alimentador (5.C), y una azotea/terraza.
PUNTOS DE PUNTOS DE
TOMACORRIE TOMACORRIE
PUNTOS DE
N INTERRUPORE INTERRUPORE SALIDA DE NTES NTES PUESTO INTERRUPOR
EDIFICACIÓ
ICA DE AL LAS
RED ELÉC TR LUMINAARIAS
S SIMPLES S DOBLES CAJA DE PASO MONOFÁSICO A TIERRA A BIPOLAR
PUESTO A PRUEBA DE
TIERRA AGUA
C-1 11 7 2
C-2 3 3
C-3 9 1
Tablero (TD-501)
C-4 10 1
C-5 4 1
C-6 1
C-7 1
ALIMENTADOR (5.A)
ALIMENTADOR
C-8 5 1 2
5.D
C-1 11 7 2
C-2 3 3
C-3 9 1
Tablero (TD-502)
C-4 10 1
C-5 4 1
C-6 1
C-7 1
ALIMENTADOR
C-8 5 1 2
5.E
ALIMENTADO
PASILLOS DEL 5TO PISO 3
R (5.B)
C-1 6 4 1
C-2 7 7
ALIMENTADOR 5.C .
Tablero TD-503
C-3 11
C-4 4 7 2
C-5 1
C-6 1
C-7 1
AZOTEA/TERRAZA 12 2 12

quinto piso del proyecto de nuestra edificación unifamiliar, los alimentadores que
suben a cada piso en esta tabla 3 se encuentran en 5to piso y azotea, seguidamente
estos alimentadores transmiten energía a los tableros y estos a los respectivos
circuitos.
- Se consideró 12 puntos de iluminación en la azoe por contar con ambientes de
iluminación dedicadas a espacios como bibliotecas y cuartos de estudio, para los
tomacorrientes considerando los ambientes y siguiendo el criterio.
- Se baso en la norma código nacional de electricidad (CNE), en la sección se utilizó
métodos de alambrado- Sección 070-pagina 59 de 67
- Instalación de cajas, gabinetes, salidas y accesorios terminales 070-3000 máximo
número de salidas por circuito
- Seguidamente se puede observar en la tabla siguiente las cajas de servicio eléctrico

en el primer piso de la edificación basadas en el plano.
DPTA
DPTA
101,102,201,202 DPTA
103,203 DPTA 503
,301,302,401,40 501,502
,303,403
2
SISTEMA
CAJA DE PASE PARA
TELEVISIÓN
ELÉCTRICO DE 3 3 4 3
TELEVISIÓN
SISTEMA
CAJA DE PASE PARA ELÉCTRICO DE
DETECTOR DE HUMO DETECTOR DE
1 1 1 1
HUMO
SISTEMA
CAJA PASE PARA
ELÉCTRICO DE
INTERCOMUNICADO
INTERCOMUNICA
1 1 1 1
R
CIONES
SISTEMA
CAJA DE PASE DE
TELEFONÍA
ELÉCTRICO DE 2 1 2 1
TELÉFONO
4- CALCULO DE LA POTENCIA INSTALADA DE LOS DEPARTAMENTOS
Esta tabla es usada para estimar el amperaje que va de salida de un generador el cual se basa en la potencia y voltaje. Para ello debemos considerar
que esta tabla solo nos da un estimado de cuantos posibles amperes genere una plana de luz o generador eléctrico, pero no son valores exactos debido
a diversos factores que podrían aumentar o disminuir el valor proporcionado en tabla. (Factor de potencia del 80%)
kVa kW 208V 220V 240V 380V 400V 440V 450V 480V 600V 2400V 3300V 4160V
8 6 .3 1 7 .5 1 6 .5 1 5 .2 9 .6 9 .1 8 .3 8 .1 7 .6 6 .1
9 .4 7 .5 2 6 .1 2 4 .7 2 2 .6 1 4 .3 1 3 .6 1 2 .3 12 1 1 .3 9 .1
1 2 .5 10 3 4 .7 33 3 0 .1 1 9 .2 1 8 .2 1 6 .6 1 6 .2 1 5 .1 12
1 8 .7 15 52 4 9 .5 45 2 8 .8 2 7 .3 2 4 .9 2 4 .4 2 2 .5 18
25 20 6 9 .5 66 6 0 .2 3 8 .4 3 6 .4 3 3 .2 3 0 .1 24 6 4 .4 3 .5
3 1 .3 25 87 8 2 .5 7 5 .5 48 4 5 .5 4 1 .5 4 0 .5 3 7 .8 30 7 .5 5 .5 4 .4
3 7 .5 30 104 99 9 0 .3 5 7 .6 5 4 .6 4 9 .8 4 8 .7 4 5 .2 36 9 .1 6 .6 5 .2
50 40 139 132 120 77 73 6 6 .5 65 60 48 1 2 .1 8 .8 7
6 2 .5 50 173 165 152 96 91 83 81 76 61 1 5 .1 1 0 .9 8 .7
75 60 208 198 181 115 109 9 9 .6 9 7 .5 91 72 1 8 .1 1 3 .1 1 0 .5
9 3 .8 75 261 247 226 143 136 123 120 113 90 2 2 .6 1 6 .4 13
100 80 278 264 240 154 146 133 130 120 96 2 1 .1 1 7 .6 1 3 .9
125 100 347 330 301 192 182 166 162 150 120 30 2 1 .8 1 7 .5
156 125 433 413 375 240 228 208 204 188 150 38 2 7 .3 22
187 150 520 495 450 288 273 249 244 225 180 45 33 26
219 175 608 577 527 335 318 289 283 264 211 53 38 31
250 200 694 660 601 384 364 332 324 301 241 60 44 35
312 250 866 825 751 480 455 415 405 376 300 75 55 43
375 300 1040 990 903 576 546 498 487 451 361 90 66 52
438 350 1220 1155 1053 672 637 581 568 527 422 105 77 61
500 400 1390 1320 1203 770 730 665 650 602 481 120 88 69
625 500 1735 1650 1504 960 910 830 810 752 602 150 109 87
750 600 2080 1980 1803 1150 1090 996 975 902 721 180 131 104
875 700 2430 2310 2104 1344 1274 1162 1136 1052 842 210 153 121
1000 800 2780 2640 2405 1540 1460 1330 1300 1203 962 241 176 139
1125 900 3120 2970 2709 1730 1640 1495 1460 1354 1082 271 197 156
1250 1000 3470 3300 3009 1920 1820 1660 1620 1504 1202 301 218 174
1563 1250 4350 4130 3765 2400 2280 2080 2040 1885 1503 376 273 218
1875 1500 5205 4950 4520 2880 2730 2490 2440 2260 1805 452 327 261
2188 1750 5280 3350 3180 2890 2830 2640 2106 528 380 304
2500 2000 6020 3840 3640 3320 3240 3015 2405 602 436 348
2812 2250 6780 4320 4095 3735 3645 3400 2710 678 491
5- PLANOS DE LA RED DE DESAGUE, MONTANTES Y POZAS SUMIDERO (POZA REBOSE,
CISTERNAS Y POZA SÓTANOS)

Tema: T01 - : Breña, Lima-Perú

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Tema: T01 - : Breña, Lima-Perú

Cargado por

Copyright:

Formatos disponibles

Tema: T01 – MEMORIA DE CALCULO RED DE AGUA

 FALCONI PRADA, LIUR SCOTT REYZIGGR N00234540

Docente: JOSE LUIS NEYRA TORRES

ESPECIALIDAD: TALLER INSTALACIONES SANITARIAS

El terreno para la construcción del Proyecto Denominado “GRUPO 02” de propiedad de

3.- DATOS DE DISEÑO

El proyecto se ha desarrollado en un bloque o edificio de 05 Niveles, 01 Semisótano y 01

Planta S. sótano: En él se han planteado:

Planta 1° Piso: En él se han planteado:

Planta 2° Piso: En él se han planteado:

Planta 3° Piso: En él se han planteado:

Planta 4° Piso: En él se han planteado:

Planta 5° Piso: En él se han planteado:

Planta Azotea: En él se han planteado:

Planta Techo: En él se han planteado:

5.- PARÁMETROS DE DISEÑO

 Calculo de la Dotación de Agua .

Según los planos de Arquitectura se tiene:

La máxima demanda es por Número de dormitorios por departamentos (MD)

MD=(1200 L/d) x (3 Departamentos) x (5 Pisos) =18000 Litros.

La Dotación de agua para el sótano es: 2 Litros /día – m2

Area T.E. = 425.1386 x 2 = 850.2772 Lts. /dia .

De lo expuesto anteriormente, se tiene:

Dotación: 18850.2772 Litros / día.

6.- CÁLCULOS DE LOS COMPONENTES DEL SISTEMA

Se está proyectando para el Sistema de Consumo Doméstico un sistema de presurización

Vol. Cist. Cons. Doméstico = 1.333 x Dotación

Vol. Cist. Cons. Doméstico = 25 m3

Se construirá enterrada bajo la escalera 01 Cisterna:

Un volumen para Consumo Doméstico de 25 m3 de capacidad de 5 m. de largo, 2.5 m.

 Cálculo del Tanque Elevado

El Tanque será de las siguientes características:

Vol. Del T.E. = 6.283 m3 (Volumen aproximado)

“Se colocará encima de la escalera un tanque elevado de fibra de la marca

Calculo de presiones de cisterna y tanque elevado.

Calculo de presiones de cisterna.

- Se diseño la cisterna para un llenado de 6 horas.

DEMANDA MAXIMA 25127.41924 M3

TIEMPO LLENADO 6 HORAS 1 HORA = 3600 SEG

EN 1 HORAS 6500 LITROS/SEG

VELOCIDAD 1.482 M/SEG Tuberia al 52 % del limite de velocidad maxima

RESPUESTA TIEMPO DE LLENADO 21414.8028 SEGUNDOS

Calculo de presiones tanque elevado.

- Se bombeará 6.5 m3 de agua.

TIEMPO LLENADO 1 HORAS 1 HORA = 3600 SEG

VELOCIDAD 1.65 M/SEG Tuberia al 75% del limite de velocidad maxima

RESPUESTA TIEMPO DE LLENADO 4252.70438 SEGUNDOS

Para nuestro caso:

Lavader Tina Lavatra Calenta

-Volumen del tanque elevado = 6.283 m3.

- El punto C2 es el mas critico por la distancia de 11.82m.

- Para B-C1 La presión en metros es mayor a de 3 metros.

- Para B-C2 la presión en metros es menor a 16 metros.

PTOS X DIAMETRO - NORMA

Para agua fría.

Para agua caliente.

- Accesorios y diámetro para cada piso

Diámetro de acometida y tubería de

- Dotación agua caliente y Cálculo de la terma.

(390 L/d) x (1/5) = 78 Litros.

1- CÁLCULO DE REDES DE DESAGÜE

CALCULO DE UNIDADES DE DESCARGA
