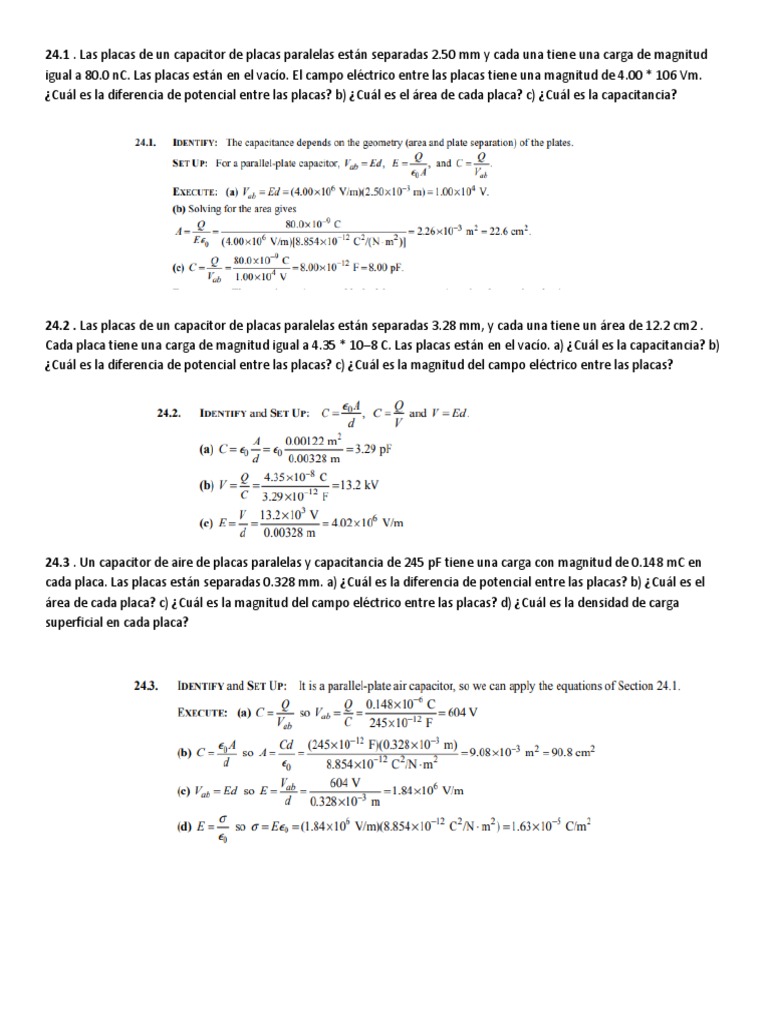

24.1 . Las placas de un capacitor de placas paralelas están separadas 2.

50 mm y cada una tiene una carga de magnitud

igual a 80.0 nC. Las placas están en el vacío. El campo eléctrico entre las placas tiene una magnitud de 4.00 * 106 Vm.
¿Cuál es la diferencia de potencial entre las placas? b) ¿Cuál es el área de cada placa? c) ¿Cuál es la capacitancia?

24.2 . Las placas de un capacitor de placas paralelas están separadas 3.28 mm, y cada una tiene un área de 12.2 cm2 .
Cada placa tiene una carga de magnitud igual a 4.35 * 10–8 C. Las placas están en el vacío. a) ¿Cuál es la capacitancia? b)
¿Cuál es la diferencia de potencial entre las placas? c) ¿Cuál es la magnitud del campo eléctrico entre las placas?

24.3 . Un capacitor de aire de placas paralelas y capacitancia de 245 pF tiene una carga con magnitud de 0.148 mC en
cada placa. Las placas están separadas 0.328 mm. a) ¿Cuál es la diferencia de potencial entre las placas? b) ¿Cuál es el
área de cada placa? c) ¿Cuál es la magnitud del campo eléctrico entre las placas? d) ¿Cuál es la densidad de carga
superficial en cada placa?
24.15 . BIO Anguilas eléctricas. Las anguilas y los peces eléctricos generan grandes diferencias de potencial que usan
para aturdir a sus enemigos y presas. Estos potenciales son producidos por células capaces de generar, cada una, 0.10 V.
Estas células se pueden modelar como capacitores cargados. a) ¿Cómo se deben conectar estas células (en serie o en
paralelo) para producir un potencial total de más de 0.10 V? b) Usando la conexión del inciso a), ¿cuántas células deben
conectarse para producir la descarga de 500 V de la anguila eléctrica?

24.16 . Para el sistema de capacitores que se ilustra en la figura E24.16, calcule la capacitancia equivalente a) entre b y c,
y b) entre a y c.

24.17 . En la figura E24.17, cada capacitor tiene C = 4.00 mF y Vab = +28.0 V. Calcule a) la carga en cada capacitor; b) la
diferencia de potencial a través de cada capacitor; c) la diferencia de potencial entre los puntos a y d.
24.18 . En la figura 24.8a, sean C1 = 3.00 mF, C2 = 5.00 mF y Vab = +52.0 V. Calcule a) la carga en cada capacitor y b) la
diferencia de potencial a través de cada capacitor

24.57 . En la figura P24.57,

C1 = C5 = 8.4 mF y C2 = C3
= C4 = 4.2 mF. El potencial
aplicado es Vab = 220 V. a)
¿Cuál es la capacitancia
equivalente de la red
entre los puntos a y b? b)
Calcule la carga en cada
capacitor y la diferencia
de potencial a través de
cada uno.
24.59 .. En la figura E24.20, C1 = 3.00 mF y Vab = 150 V. La carga en el capacitor C1 es de 150 mC y la carga en C3 es de
450 mC. ¿Cuáles son los valores de las capacitancias de C2 y C3?

24.63 .. En la figura P24.63, cada capacitancia C1 es de 6.9 mF, y cada capacitancia C2 es de 4.6 mF. a) Calcule la
capacitancia equivalente de la red entre los puntos a y b. b) Determine la carga en cada uno de los tres capacitores más
cercanos a a y b cuando Vab = 420 V. c) Con 420 V a través de a y b, calcule Vcd.
