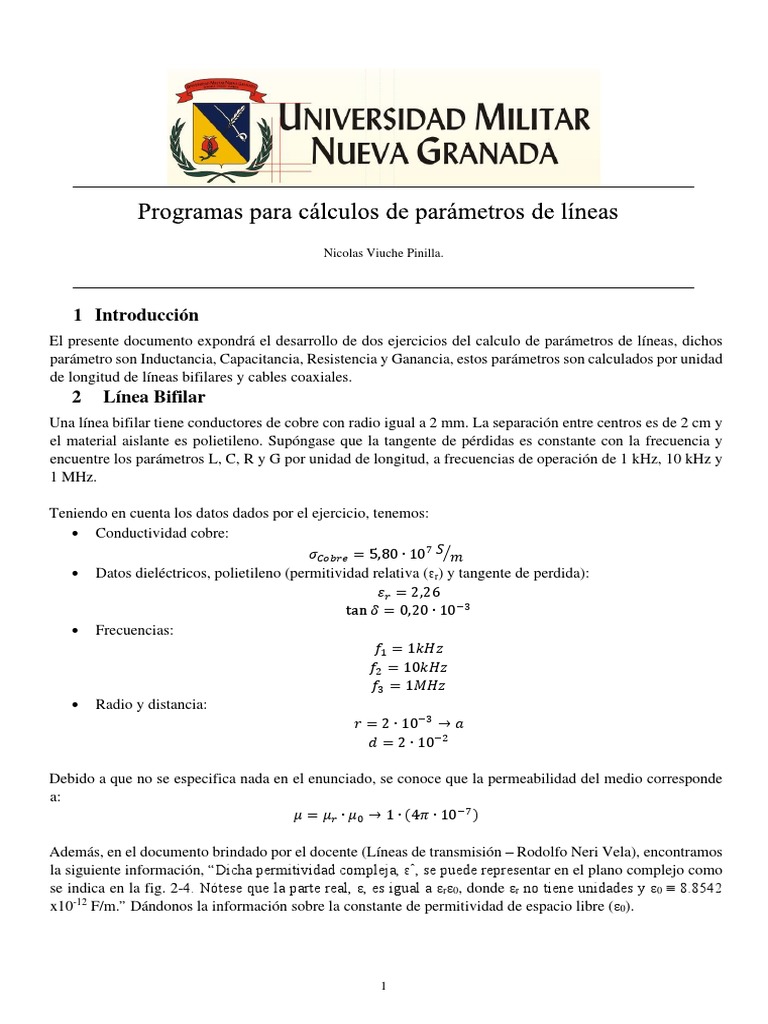

Nicolas Viuche Pinilla.

1 Introducción
El presente documento expondrá el desarrollo de dos ejercicios del calculo de parámetros de líneas, dichos
parámetro son Inductancia, Capacitancia, Resistencia y Ganancia, estos parámetros son calculados por unidad
de longitud de líneas bifilares y cables coaxiales.
2 Línea Bifilar
Una línea bifilar tiene conductores de cobre con radio igual a 2 mm. La separación entre centros es de 2 cm y
el material aislante es polietileno. Supóngase que la tangente de pérdidas es constante con la frecuencia y
encuentre los parámetros L, C, R y G por unidad de longitud, a frecuencias de operación de 1 kHz, 10 kHz y
1 MHz.

Teniendo en cuenta los datos dados por el ejercicio, tenemos:

• Conductividad cobre:
𝜎𝐶𝑜𝑏𝑟𝑒 = 5,80 ∙ 107 𝑆⁄𝑚
• Datos dieléctricos, polietileno (permitividad relativa (ɛr) y tangente de perdida):
𝜀𝑟 = 2,26
tan 𝛿 = 0,20 ∙ 10−3
• Frecuencias:
𝑓1 = 1𝑘𝐻𝑧
𝑓2 = 10𝑘𝐻𝑧
𝑓3 = 1𝑀𝐻𝑧
• Radio y distancia:
𝑟 = 2 ∙ 10−3 → 𝑎
𝑑 = 2 ∙ 10−2

Debido a que no se especifica nada en el enunciado, se conoce que la permeabilidad del medio corresponde
a:
𝜇 = 𝜇𝑟 ∙ 𝜇0 → 1 ∙ (4𝜋 ∙ 10−7 )

Además, en el documento brindado por el docente (Líneas de transmisión – Rodolfo Neri Vela), encontramos
la siguiente información, “Dicha permitividad compleja, ɛˆ, se puede representar en el plano complejo como
se indica en la fig. 2-4. Nótese que la parte real, ε, es igual a εrε0, donde εr no tiene unidades y ε0 ≡ 8.8542
x10-12 F/m.” Dándonos la información sobre la constante de permitividad de espacio libre (ε0).

1
De acuerdo a los datos y el ejercicio planteado (Línea Bifilar), se creo el programa para hallar los Parámetros
solicitados, teniendo en cuenta las ecuaciones descritas en el documento para los casos de Altas o Bajas
Frecuencias en Línea Bifilar. El programa creado corresponde a:

close all
clear all
clc
%Variable conductor
oc=input('Ingrese Valor de Conductividad: ');%conductividad conductor (cobre 5.8e7)
%Variables dielectrico
E=input('Ingrese Permitividad Relativa: ');%constante dielectrica (polietileno 2.26)
Tan=input('Ingrese Tangente de Perdida: ');%Tangente de perdida (polietileno 0.2e-3)

f=input('Ingrese Frecuencias Propuestas: ');%Frecuencias a trabajar [1e3 10e3 1e6]

a=input('Ingrese Valor del Radio: ');%radio (2e-3)
d=input('Ingrese Valor de Separacion de centro: ');%Separacion entre centros (2e-2)

nf = numel(f);%numero de datos en el vector de frecuencias

W=2*pi*f;%Vector frecuencia angular

u0=(4*pi)*1e-7;
ur=1;
u=ur*u0; %permeabilidad del medio

Er=0;
E0=8.8542e-12;
Ere=Er*E0; %Permitividad real

lpp=sqrt(2./(W*u*oc));%Vector Profundidad de penetracion

Od=W*(E*E0)*Tan;%Vector conductividad dielectrcio
%Declaracion de vectores vacios para cada parametro (1xnf)
L = zeros(1,nf);
C = zeros(1,nf);
R = zeros(1,nf);
G = zeros(1,nf);
for i=1:nf%incremento de i desde 1 hasta nf
if lpp(1,i) >= a%Bajas Frecuencias
VL = u/(4*pi)+(u/pi)*log(d/a);%calculo inductancia para bajas frecuencias
VC = (pi*E*E0)/(log(d/a));%Calculo para el parametro de Capacitancia
VR = 2/(oc*pi*(a)^2);%Calculo resistencia para bajas frecuencias
VG=(pi*Od(1,i))./(log(d/a));%Calculo para el parametro de ganancia
elseif lpp(1,i) < a%Altas frecuencias
VL = (u/pi)*log(d/a);%Calculo inductancia para altas frecuencias
VC = (pi*E*E0)/(log(d/a));%Calculo para el parametro de Capacitancia
VR = 1./(pi*a*lpp(1,i)*oc);%Calculo resistencia para altas frecuencias
VG = (pi*Od(1,i))./(log(d/a));%Calculo para el parametro de ganancia
end
%Recolecta de cada uno de los datos para su vector de parametro
%correspondiente
L(i) = VL;
C(i) = VC;
R(i) = VR;
G(i) = VG;
end

Parametros = fopen('Datos Linea Bifilar.txt','w');

P = [(f/1e3);(L/1e-6);(C/1e-12);(R/1e-3);(G/1e-9)];
fprintf(Parametros,'%7s %9s %9s %9s
%9s\r\n','f(KHz)','L(µH/m)','C(pF/m)','R(m?/m)','G(n?/m)');
fprintf(Parametros,'%4.0f %11.3f %9.3f %8.2f %11.5f\r\n',P);
fclose(Parametros);

Observamos que al final del código, se crea un archivo .txt con los datos de los parámetros, estos datos son
los únicos que requieren una modificación manual al ejecutar un problema, debido a que la columna hace

2
una operación en notación científica para simplificar la visualización de estos datos. Al correr el programa y
registrar los datos anteriormente escritos, obtenemos como resultado:

El desarrollo de este problema en el libro del que se extrajo, nos muestra los mismos resultados:

Concluyendo que el programa creado funciona de la forma deseada.

3 Cable Coaxial
Se tiene un cable coaxial diseñado para funcionar a muy altas temperaturas, por ejemplo, en cohetes, misiles
y satélites. Las dimensiones de su corte transversal se muestran en la figura. El dieléctrico entre ambos
conductores de cobre es teflón y las paredes que hacen contacto con dicho dieléctrico están recubiertas de
plata. Por simplicidad, considérese que el teflón está distribuido uniformemente y que la corriente pelicular
sólo fluye por las cubiertas de plata.

Calcule los parámetros L, C, R y G de esta línea a 100 MHz y 1 GHz

Teniendo en cuenta los datos dados por el ejercicio, tenemos:
• Conductividad plata:
𝜎𝑃𝑙𝑎𝑡𝑎 = 6,17 ∙ 107 𝑆⁄𝑚
• Datos dieléctricos, polietileno (permitividad relativa (ɛr) y tangente de perdida):
𝜀𝑟 = 2,1
tan 𝛿 = 0,3 ∙ 10−3
• Frecuencias:
𝑓1 = 100𝑀𝐻𝑧
𝑓2 = 1𝐺𝐻𝑧
• Dimensiones de corte transversal
𝑎 = 1,5 ∙ 10−3
𝑏 = 4 ∙ 10−3
𝑐 = 5 ∙ 10−3

3
De acuerdo a los datos y el ejercicio planteado (Cable Coaxial), se creó el programa para hallar los Parámetros
solicitados, teniendo en cuenta las ecuaciones descritas en el documento para los casos de Altas o Bajas
Frecuencias en Línea Bifilar. El programa creado corresponde a:
close all
clear all
clc

%Variable conductor
oc=input('Ingrese Valor de Conductividad: ');%conductividad conductor (plata 6.17e7)
%Variables dielectrico
E=input('Ingrese Permitividad Relativa: ');%constante dielectrica (teflon 2.1)
Tan=input('Ingrese Tangente de Perdida: ');%Tangente de perdida (teflon 0.3e-3)
f=input('Ingrese Frecuencias Propuestas: ');%frecuencias a trabajar [100e6 1e9]
dct=input('Ingrese Dimensiones del Corte Transversal: '); %Dimensiones corte transversal
[1.5e-3 4e-3 5e-3]

nf = numel(f);%numero de datos en el vector de frecuencias

W=2*pi*f;%vector frecuencia angular

a=dct(1,1);
b=dct(1,2);
c=dct(1,3);

Er=0;
E0=8.8542e-12;
Ere=Er*E0; %Permitividad real

u0=(4*pi)*1e-7;
ur=1;
u=ur*u0; %permeabilidad del medio

lpp=sqrt(2./(W*u*oc));%Vector Profundidad de penetracion

od=2*pi*f*E*E0*Tan;%Vector conductividad aproximada del dielectrico de acuerod a las
frecuencias

%Declaracion de vectores vacios para cada parametro (1xnf)

L = zeros(1,nf);
C = zeros(1,nf);
R = zeros(1,nf);
G = zeros(1,nf);
for i=1:nf%incremento de i desde 1 hasta nf
if lpp(1,i) >= a%Bajas Frecuencias
VL = u/(2*pi)*(log(b./a)+1/4+1./(4*((c^2)-(b^2)))*((b^2)-3*(c^2)+((4*(c^4))./((c^2)-
(b^2)))*log(c./b)));%calculo inductancia para bajas frecuencias
VC = (2*pi*E*E0)/(log(b./a));%Calculo para el parametro de Capacitancia
VR = (1./(pi*oc))*(1./(a^2)+1./((c^2)-(b^2)));%Calculo resistencia para bajas
frecuencias
VG = (2*pi*od(1,i))./(log(b./a));%Calculo para el parametro de ganancia
elseif lpp(1,i) < a%Altas frecuencias
VL = u/(2*pi)*log(b./a);%Calculo inductancia para altas frecuencias
VC = (2*pi*E*E0)/(log(b./a));%Calculo para el parametro de Capacitancia
VR = (1./(2*pi*lpp(1,i)*oc))*(1./a+1./b);%Calculo resistencia para altas frecuencias
VG = (2*pi*od(1,i))./(log(b./a));%Calculo para el parametro de ganancia
end
%Recolecta de cada uno de los datos para su vector de parametro
%correspondiente
L(i) = VL;
C(i) = VC;
R(i) = VR;
G(i) = VG;
end
datos = fopen('Datos Cable Coaxial.txt','w');
P = [(f/1e6);(L/1e-6);(C/1e-12);R;(G/1e-6)];
fprintf(datos,'%7s %9s %9s %9s %9s\r\n','f(MHz)','L(µH/m)','C(pF/m)','R(?/m)','G(µ?/m)');
fprintf(datos,'%5.0f %10.3f %8.0f %10.2f %9.1f\r\n',P);
fclose(datos);

4
Al igual que con el código empleado para línea bifilar, los únicos datos que son necesarios modificar en el
código son los que se imprimirán en él .txt, debido a la notación científica hecha para simplificar la
visualización de la tabla de parámetros. Corriendo el programa y digitando los datos del ejercicio, obtenemos
el .txt con los siguientes datos.

Por su parte, el libro nos brinda los siguientes datos tras el desarrollo del ejercicio.

Concluyendo que el código también funciona correctamente.

5
 4 Línea de Placas Paralelas (Dos Conductores Planos)
close all
clear all
clc
%Variable conductor
oc=input('Ingrese Valor de Conductividad: ');%conductividad conductor (cobre 5.8e7)
%Variables dielectrico
E=input('Ingrese Permitividad Relativa: ');%constante dielectrica (polietileno 2.26)
Tan=input('Ingrese Tangente de Perdida: ');%Tangente de perdida (polietileno 0.2e-3)

f=input('Ingrese Frecuencias Propuestas: ');%Frecuencias a trabajar [1e3 10e3 1e6]

a=input('Ingrese Valor del Radio: ');%radio (2e-3)
b=input('Ingrese Valor de Separacion de centro: ');%Separacion entre centros (2e-2)

nf = numel(f);%numero de datos en el vector de frecuencias

W=2*pi*f;%Vector frecuencia angular

u0=(4*pi)*1e-7;
ur=1;
u=ur*u0; %permeabilidad del medio

Er=0;
E0=8.8542e-12;
Ere=Er*E0; %Permitividad real

lpp=sqrt(2./(W*u*oc));%Vector Profundidad de penetracion

Od=W*(E*E0)*Tan;%Vector conductividad dielectrcio
%Declaracion de vectores vacios para cada parametro (1xnf)
L = zeros(1,nf);
C = zeros(1,nf);
R = zeros(1,nf);
G = zeros(1,nf);
for i=1:nf%incremento de i desde 1 hasta nf
VL = (u*a)/b;%Calculo inductancia para altas frecuencias
VC = (E*b)/a;%Calculo para el parametro de Capacitancia
VR = 2./(oc*lpp(1,i)*b);%Calculo resistencia para altas frecuencias
VG = (Od(1,i)*b)./a;%Calculo para el parametro de ganancia
%Recolecta de cada uno de los datos para su vector de parametro
%correspondiente
L(i) = VL;
C(i) = VC;
R(i) = VR;
G(i) = VG;
end

Parametros = fopen('Datos Linea de Placas Paralelas.txt','w');

P = [(f/1e3);(L/1e-6);(C/1e-12);(R/1e-3);(G/1e-9)];
fprintf(Parametros,'%7s %9s %9s %9s %9s\r\n','f','L','C','R','G');
fprintf(Parametros,'%4.0f %11.0f %9.0f %8.0f %11.0f\r\n',P);
fclose(Parametros);

De acuerdo a las fórmulas dadas en el libro, se formó el programa para el desarrollo de los casos de Líneas de
Placas Paralelas, se formo en base a los anteriores códigos, con la diferencia de que no es necesario dar el
condicional de Bajas o Altas Frecuencias, ya que generalmente se trabaja a Altas Frecuencias.
