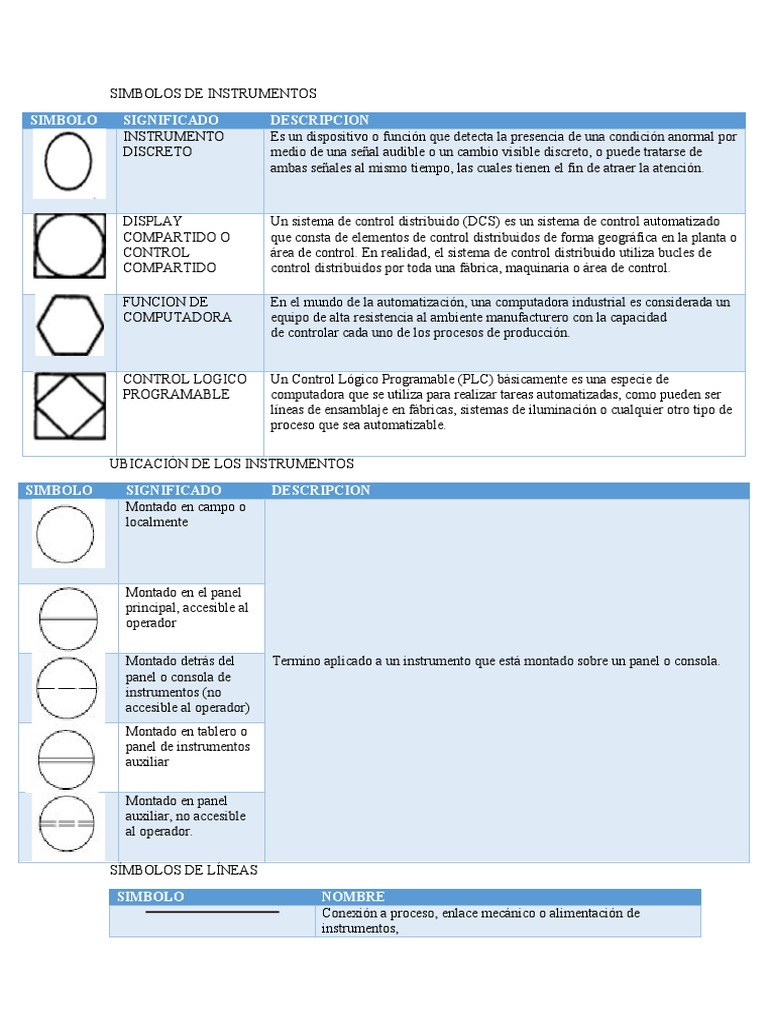

SIMBOLOS DE INSTRUMENTOS
SIMBOLO SIGNIFICADO DESCRIPCION
INSTRUMENTO Es un dispositivo o función que detecta la presencia de una condición anormal por
DISCRETO medio de una señal audible o un cambio visible discreto, o puede tratarse de
ambas señales al mismo tiempo, las cuales tienen el fin de atraer la atención.
DISPLAY Un sistema de control distribuido (DCS) es un sistema de control automatizado
COMPARTIDO O que consta de elementos de control distribuidos de forma geográfica en la planta o
CONTROL área de control. En realidad, el sistema de control distribuido utiliza bucles de
COMPARTIDO control distribuidos por toda una fábrica, maquinaria o área de control.
FUNCION DE En el mundo de la automatización, una computadora industrial es considerada un
COMPUTADORA equipo de alta resistencia al ambiente manufacturero con la capacidad
de controlar cada uno de los procesos de producción.
CONTROL LOGICO Un Control Lógico Programable (PLC) básicamente es una especie de
PROGRAMABLE computadora que se utiliza para realizar tareas automatizadas, como pueden ser
líneas de ensamblaje en fábricas, sistemas de iluminación o cualquier otro tipo de
proceso que sea automatizable.
UBICACIÓN DE LOS INSTRUMENTOS
SIMBOLO SIGNIFICADO DESCRIPCION
Montado en campo o
localmente
Montado en el panel
principal, accesible al
operador
Montado detrás del Termino aplicado a un instrumento que está montado sobre un panel o consola.
panel o consola de
instrumentos (no
accesible al operador)
Montado en tablero o
panel de instrumentos
auxiliar
Montado en panel
auxiliar, no accesible
al operador.
SÍMBOLOS DE LÍNEAS
SIMBOLO NOMBRE
Conexión a proceso, enlace mecánico o alimentación de
instrumentos,
Señal indefinida
Señal Eléctrica
Señal Hidráulica
Señal Neumática
Señal electromagnética o sónica (guiada)
Señal electromagnética o sónica (no guiada)
Señal neumática binaria
Señal eléctrica binaria
Tubo capilar
Enlace de sistema interno (software o enlace de información)
Enlace mecánico
SIMBOLOGIA EN VALVULAS
SIMBOLO NOMBRE
Símbolo general
Angulo
Mariposa
Obturador rotativo o válvula de bola
Tres vías
Cuatro vías
Globo
Diafragma
TABLA DE SIMBOLOGIA LADDER (LD)
SIMBOLO NOMBRE DESCRIPCION
Contacto o Se activa cuando el elemento que representa tiene uno lógico, es decir, una
normalmente entrada (para capturar información sobre el proceso controlado), una variable
abierto interna o un bit de sistema.
o Contacto normalmente abierto: El contacto o entrada se encuentra en circuito
abierto cuando su valor lógico es 0 y en circuito cerrado cuando su valor
lógico es 1. Es el contacto más empleado en todo tipo de interruptores o
selectores.
Contacto o Su función es similar al anterior contacto normalmente abierto, pero en este
normalmente caso se activa ante la presencia de unos cero lógicos, lo que debe tenerse en
cerrado cuenta a la hora de utilizarlo.
o Contactos normalmente cerrados: mantienen sus dos platinos unidos de forma
natural. Cuando se energiza la bobina del relevador se separan.
Estos contactos se utilizan para desconectar o también para impedir la
conexión de un circuito eléctrico al aplicar tensión a la bobina del relevador.
Bobina o Se activa cuando la combinación en su entrada (izquierda) da una lógica.
normalmente Activarlo equivale a decir que tiene uno lógico. Suele ser un elemento de
abierta salida, aunque en ocasiones puede actuar como una variable interna.
Bobina o Se activa cuando la combinación en su entrada (izquierda) da unos cero
normalmente lógicos. Activarlo equivale a decir que tiene unos cero lógicos. Su
cerrada comportamiento complementa al de la bobina NA.
Bobina set o Cuando está activo (puesto a 1), no se puede desactivar (puesto a 0) salvo que
sea para la bobina correspondiente en RESET. Sirve para almacenar bits y se
usa en conjunto con el código binario RESET, lo que brinda grandes
oportunidades en la programación.
o Bobina Set: se activa o establece cuando por su extremo izquierdo le llega
un 1 lógico, mientas que, si le llega unos cero lógicos, este no cambia su
estado.
Bobina reset o Permitir la desactivación de una bobina SET previamente activada.
o Bobina reset, Inicialmente tiene que estar activada, de esa forma se puede
desactivar o restablecer cuando le llega un 1 lógico, mientras que, si le llega
un 0 lógico, este no cambia su estado.
Bobina Jump o Sirve para saltar instrucciones y poder especificar cuándo llegar, así como
para crear subrutinas.
TABLA DE SIMBOLOGIA DIAGRAMA DE BLOQUES DE FUNCIONES (FBD)
SIMBOLO NOMBRE DESCRIPCION
Y(AND) Conexión en serie de contacto de cierre.
La compuerta AND, compuerta Y o lógica en serie, es una compuerta lógica que a
grandes rasgos obtiene una salida positiva si y solo sí todas las entradas son positivas.
O(OR) Conexión en paralelo contacto de cierre.
En los circuitos que se conectan dos contactos de forma paralela, es decir, los dos
terminales de cada contacto conectados entre sí, tenemos que cada contacto son
condiciones individuales para que se active un elemento.
INVERSOR Contacto de apertura.
(NOT) Se utiliza junto a otra función para indicar el opuesto de una expresión lógica.
Expresión por medio de la cual se evalúa true (verdadero) o false (falso) (booleana).
O- Conexión en paralelo contacto de apertura.
EXCLUSIV La puerta NAND, compuerta NAND o NOT AND es una puerta lógica que produce
O (NAND) una salida falsa solamente si todas sus entradas son verdaderas; por tanto, su
salida es complemento a la de la puerta AND, -se comporta de acuerdo a la tabla de
verdad mostrada más arriba-.
Y-NEGADA Conexión en serie contacto de apertura.
(NOR) La puerta NOR o compuerta NOR es una puerta lógica digital que implementa la
disyunción lógica negada, se comporta de acuerdo a la tabla de verdad mostrada a la
derecha.
O-NEGADO Alternador doble.
(XOR) La puerta XOR, compuerta XOR u OR exclusiva es una puerta lógica digital que
implementa el o exclusivo; es decir, una salida verdadera (1/HIGH) resulta si una, y
solo una de las entradas a la puerta es verdadera. Si ambas entradas son falsas
(0/LOW) o ambas son verdaderas, resulta en una salida falsa.
