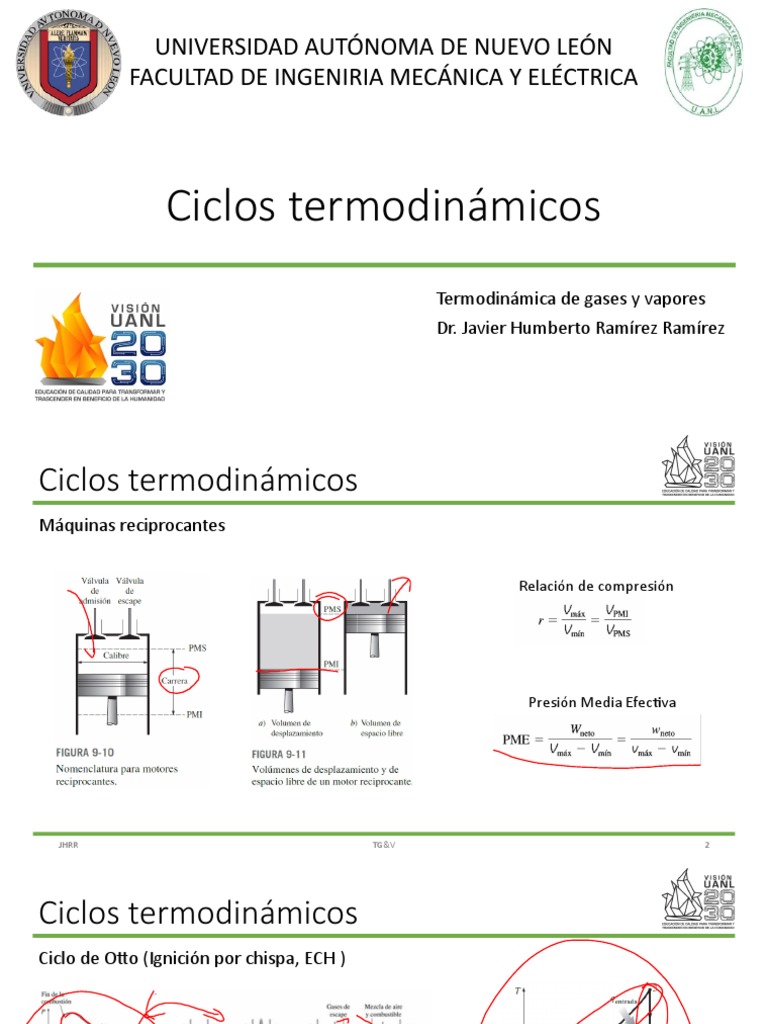

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIRIA MECÁNICA Y ELÉCTRICA

Ciclos termodinámicos
Termodinámica de gases y vapores
Dr. Javier Humberto Ramírez Ramírez
Ciclos termodinámicos
Máquinas reciprocantes

Relación de compresión

Presión Media Efec4va

JHRR TG&V 2
Ciclos termodinámicos
Ciclo de OAo (Ignición por chispa, ECH )

JHRR TG&V 3
Ciclos termodinámicos
Ciclo de Otto (Ignición por chispa, ECH )

JHRR TG&V 4
Ciclo de O0o
Un ciclo de O8o ideal 4ene una relación de compresión de 8. Al inicio del proceso de compresión el aire
está a 100 kPa y 17 °C, y 800 kJ/kg de calor se transfieren a volumen constante hacia el aire durante el
proceso de adición de calor. U4lice calores específicos constantes a temperatura ambiente y determine: a)
la temperatura y presión máximas que ocurren durante el ciclo, b) la salida de trabajo neto, c) la eficiencia
térmica y d) la presión media efec4va en el ciclo.

JHRR TG&V 5
Ciclo de Otto

JHRR TG&V 6
Ciclo de O0o

JHRR TG&V 7
Ciclo de Otto
Un ciclo Otto ideal opera con una relación de compresión de 8, una presión inicial de 95 kPa y
temperatura de 15 °C, donde la temperatura máxima del ciclo es 1200 °C. Determine el calor que se
transfiere a este ciclo y que se rechaza, así como la eficiencia térmica del ciclo. Utilice calores específicos
constantes a temperatura ambiente.

JHRR TG&V 8
Ciclo de Otto

JHRR TG&V 9
Ciclo de Otto
Un motor de ignición de seis cilindros, cuatro 4empos, con encendido por chispa, operando en el ciclo
ideal de O8o, toma aire a 14 psia, y esta militado a una temperatura máxima de ciclo de 1600 °F. Cada
cilindro 4ene un diámetro de 3.5 plg, y cada embolo 4ene una carrera de 3.9 plg. El volumen mínimo
confinado es 14% del volumen máximo confinado. ¿Cuánta potencia producirá el motor si este opera a
1200 rpm? U4lice calores específicos constantes a temperatura ambiente.

JHRR TG&V 10
Ciclo de O0o

JHRR TG&V 11
Ciclo de O0o

JHRR TG&V 12
Ciclo de O0o (tarea)
La relación de compresión de un ciclo de Otto de aire estándar es 9.5. Antes del proceso de compresión
isentrópica, el aire está a 100 kPa, 35 °C y 600 cm3. La temperatura al final del proceso de expansión
isentrópica es de 800 K. Usando valores de calores específicos a temperatura ambiente, determine: a) la
temperatura más alta y la presión más alta en el ciclo; b) la cantidad de calor transferido al fluido de
trabajo, en kJ; c) la eficiencia térmica, y d) la presión media efectiva.

JHRR TG&V 13
Ciclos termodinámicos
Ciclo Diesel (Ignición por compresión, ECOM )

JHRR TG&V 14
Ciclos termodinámicos
Ciclo Diesel (Ignición por compresión, ECOM )

JHRR TG&V 15
Ciclo Diesel
Un ciclo Diesel ideal con aire como fluido de trabajo 4ene una relación de compresión de 18 y una
relación de corte de admisión de 2. Al principio del proceso de compresión el fluido de trabajo está a 14.7
psia, 80 °F y 117 pulg3. U4lice las suposiciones de aire estándar frío y determine a) la temperatura y
presión del aire al final de cada proceso, b) la salida de trabajo neto y la eficiencia térmica y c) la presión
media efec4va.

JHRR TG&V 16
Ciclo Diesel
Un ciclo Diesel ideal 4ene una temperatura máxima de ciclo de 2300 °F y una relación de cierre de
admisión de 1.4. El estado del aire al principio de la compresión es P1 14.4 psia y T1 50 °F. Este ciclo se
ejecuta en motor de cuatro 4empos, de ocho cilindros, con un diámetro interior de cilindro de 4 pulg y
una carrera de pistón de 4 pulg. El volumen mínimo confinado en el cilindro es 4.5 por ciento del volumen
máximo del cilindro. Determine la potencia que produce este motor cuando opera a 1.800 rpm. Use
calores específicos constantes a temperatura ambiente.

JHRR TG&V 19
Ciclo Diesel (tarea)
Un motor ideal Diesel tiene una relación de compresión de 20 y usa aire como fluido de trabajo. El estado
del aire al principio del proceso de compresión es 95 kPa y 20 °C. Si la temperatura máxima en el ciclo no
ha de exceder 2200 K, determine a) la eficiencia térmica y b) la presión efectiva media. Suponga calores
específicos constantes para el aire a temperatura ambiente.

JHRR TG&V 22
Ciclos termodinámicos
Ciclo dual

= +
Ciclo Diesel Ciclo de Otto

JHRR TG&V 23
Ciclo dual
Un ciclo dual de aire estándar 4ene una relación de compresión de 14 y una relación de cierre de
admisión de 1.2. La relación de presiones durante el proceso de adición de calor a volumen constante es
1.5. Determine la eficiencia térmica, la can4dad de calor agregada, la presión y la temperatura máxima del
gas cuando se opera este ciclo a 80 kPa y 20 °C al principio de la compresión. Use calores específicos
constantes a temperatura ambiente.

JHRR TG&V 24
Ciclo dual

JHRR TG&V 25
Ciclo dual

JHRR TG&V 26
Ciclo dual

JHRR TG&V 27
Ciclo dual (tarea)
Repita el problema anterior si los valores iniciales para presión y temperatura son, 80 kPa y –20 °C,
respectivamente.

JHRR TG&V 28
Ciclos termodinámicos
Ciclo Brayton (Motor de turbina de gas)

JHRR TG&V 29
Ciclos termodinámicos
Ciclo Brayton (Motor de turbina de gas)

Cuatro procesos irreversibles:

1-2 Compresión isentrópica (en un compresor).

2-3 Adición de calor a presión constante.
3-4 Expansión isentrópica (en una turbina).
4-1 Rechazo de calor a presión constante.

JHRR TG&V 30
Ciclos termodinámicos
Ciclo Brayton (Motor de turbina de gas)

JHRR TG&V 31
Ciclos termodinámicos
Ciclo Brayton (Motor de turbina de gas)

JHRR TG&V 32
Ciclo Brayton
Un ciclo Brayton ideal simple usa helio como fluido de trabajo, opera con 12 psia y 60 °F a la entrada del
compresor, 4ene una relación de presiones de 14, y una temperatura máxima de ciclo de 1300 °F. ¿Cuánta
potencia producirá este ciclo cuando el flujo de circulación del helio por el ciclo es 100 lbm/min? Use
calores específicos constantes a temperatura ambiente.

JHRR TG&V 33
Ciclo Brayton

JHRR TG&V 34
Ciclo Brayton

JHRR TG&V 35
Ciclo Brayton (tarea)
Repita el problema anterior cuando la eficiencia isentrópica de la turbina es 95 por ciento.

JHRR TG&V 36
Ciclo Brayton
Considere un ciclo Brayton simple que usa aire como fluido de trabajo, 4ene una relación de presiones de
12, una temperatura máxima de ciclo de 600 °C, y la entrada al compresor opera a 90 kPa y 15 °C. ¿Qué
tendrá mayor impacto en la relación de trabajo de retroceso: una eficiencia isentrópica de compresor de
90 por ciento o una eficiencia isentrópica de turbina de 90 por ciento? Use calores específicos constantes
a temperatura ambiente.

JHRR TG&V 37
Ciclo Brayton

JHRR TG&V 38
Ciclo Brayton

JHRR TG&V 39
Ciclo Brayton

JHRR TG&V 40
Ciclo Brayton
Una planta eléctrica con turbina de gas opera en el ciclo Brayton simple entre los límites de presión de
100 y 800 kPa. El aire entra al compresor a 30 °C y sale a 330 °C a un flujo másico de 200 kg/s. La
temperatura máxima del ciclo es 1400 K. Durante la operación del ciclo, la producción neta de potencia se
mide experimentalmente como 60 MW. Suponga propiedades constantes para el aire a temperatura
ambiente. a) Determine la eficiencia isentrópica de la turbina para estas condiciones de operación, b)
determine la eficiencia térmica del ciclo y c) Trace el diagrama T-s para el ciclo.

JHRR TG&V 41
Ciclo Brayton

JHRR TG&V 42
Ciclo Brayton

JHRR TG&V 43
Ciclo Brayton

JHRR TG&V 44
Ciclo Brayton (tarea)
Una planta eléctrica de turbina de gas opera en un ciclo Brayton simple entre los límites de presión de 100
y 2000 kPa. El fluido de trabajo es aire, que entra al compresor a 40 °C y una razón de 700 m3/min y sale
de la turbina a 650 °C. Usando calores específicos variables para el aire y suponiendo una eficiencia
isentrópica de compresión de 85% y una eficiencia isentrópica de turbina de 88%. Determine: a) la
producción neta de potencia, b) la relación del trabajo de retroceso y c) la eficiencia térmica.

JHRR TG&V 45
Ciclos termodinámicos
Centrales eléctricas de vapor (Ciclo Rankine)

1-2 Compresión isentrópica en una bomba

2-3 Adición de calor a presión constante en una caldera

3-4 Expansión isentrópica en una turbina

4-1 Rechazo de calor a presión constante en un condensador

JHRR TG&V 46
Ciclos termodinámicos
Centrales eléctricas de vapor (Ciclo Rankine)

JHRR TG&V 47
Ciclos termodinámicos
Centrales eléctricas de vapor (Ciclo Rankine)

JHRR TG&V 48
Ciclo Rankine
10-1 Considere una central eléctrica de vapor que opera en el ciclo Rankine ideal simple. El vapor de agua
entra a la turbina a 3 MPa y 350 °C y es condensado en el condensador a una presión de 75 kPa.
Determine la eficiencia térmica de este ciclo.

JHRR TG&V 49
Ciclo Rankine
Un ciclo Rankine ideal simple que usa agua como fluido de trabajo opera su condensador a 40 °C y su
caldera a 300 °C. Calcule el trabajo que produce la turbina, el calor que se suministra en la caldera, y la
eficiencia térmica de este ciclo cuando el vapor entra a la turbina sin ningún sobrecalentamiento.

JHRR TG&V 50
Ciclo Rankine

JHRR TG&V 51
Ciclo Rankine

JHRR TG&V 52
Ciclos termodinámicos
Centrales eléctricas de vapor (Ciclo Rankine RegeneraLvo)

JHRR TG&V 53
Ciclo Rankine
El ciclo ideal regenera4vo Rankine con un calentador abierto de agua de alimentación usa agua como
fluido de trabajo. La entrada a la turbina se opera a 500 psia y 600 °F, y el condensador a 5 psia. El vapor
se suministra al calentador abierto de agua de alimentación a 40 psia. Determine el trabajo que produce
la turbina, el trabajo que consumen las bombas, y el calor rechazado en el condensador para este ciclo por
unidad de flujo a través de la caldera.

JHRR TG&V 54
Ciclo Rankine

JHRR TG&V 55
Ciclo Rankine

JHRR TG&V 56
Ciclo Rankine

JHRR TG&V 57
Ciclo Rankine

JHRR TG&V 58
Ciclo Rankine
Una planta eléctrica de vapor opera en un ciclo ideal regenera4vo Rankine con dos calentadores abiertos
de agua de alimentación. El vapor entra a la turbina a 10 MPa y 600 °C y escapa al condensador a 5 kPa. El
vapor se extrae de la turbina a 0.6 y 0.2 MPa. El agua sale de ambos calentadores de agua de alimentación
como líquido saturado. El flujo másico de vapor a través de la caldera es 22 kg/s. a) Muestre el ciclo en un
diagrama T-s y determine b) la producción neta de potencia de la planta eléctrica y c) la eficiencia térmica
del ciclo.

JHRR TG&V 59
Ciclo Rankine

JHRR TG&V 60
Ciclo Rankine

JHRR TG&V 61
Ciclo Rankine

JHRR TG&V 62
Ciclo Rankine

JHRR TG&V 63
Ciclo Rankine

JHRR TG&V 64
Ciclo Rankine

JHRR TG&V 65
Ciclo Rankine

JHRR TG&V 66
Ciclos termodinámicos
Ciclos de Refrigeración

JHRR TG&V 67
Ciclos termodinámicos
Ciclo ideal de refrigeración por compresión

1-2 Compresión isentrópica en un compresor.

2-3 Rechazo de calor a presión constante en un condensador.
3-4 Estrangulamiento en un disposi@vo de expansión.
4-1 Absorción de calor a presión constante en un evaporador.

JHRR TG&V 68
Ciclos termodinámicos
Ciclo reald de refrigeración por compresión

JHRR TG&V 69
Ciclo de refrigeración por compresión
Un refrigerador usa refrigerante 134a como fluido de trabajo y opera en un ciclo ideal de refrigeración por
compresión de vapor entre 0.12 y 0.7 MPa. El flujo másico del refrigerante es 0.05 kg/s. Muestre el ciclo
en un diagrama T-s con respecto a las líneas de saturación. Determine a) la tasa de remoción de calor del
espacio refrigerado y la entrada de potencia al compresor, b) la tasa de rechazo de calor al entorno y c) el
coeficiente de desempeño.

JHRR TG&V 70
Ciclo de refrigeración por compresión

JHRR TG&V 71
Ciclo de refrigeración por compresión

JHRR TG&V 72
Ciclo de refrigeración por compresión
11-17 Entra refrigerante 134a al compresor de un refrigerador como vapor sobrecalentado a 0.20 MPa y
-5 °C a razón de 0.07 kg/s, y sale a 1.2 MPa y 70 °C. El refrigerante se enfría en el condensador a 44 °C y
1.15 MPa, y se estrangula a 0.2 MPa. Despreciando cualquier transferencia de calor y cualquier caída de
presión en las líneas de conexión entre los componentes, muestre el ciclo en un diagrama T-s con respecto
a las líneas de saturación, y determine a) la tasa de remoción de calor del espacio refrigerado y la entrada
de potencia al compresor, b) la eficiencia isentrópica del compresor, y c) el COP del refrigerador.

JHRR TG&V 73
Ciclo de refrigeración por compresión

JHRR TG&V 74
Ciclo de refrigeración por compresión

JHRR TG&V 75
Ciclo de refrigeración por compresión

JHRR TG&V 76
Ciclo de refrigeración por compresión

JHRR TG&V 77
Ciclo de refrigeración por compresión
Un refrigerador usa refrigerante 134a como su fluido de trabajo y opera en el ciclo ideal de refrigeración
por compresión de vapor. El refrigerante se evapora a 5 °F y se condensa a 180 psia. Esta unidad
proporciona una carga de enfriamiento de 45,000 BTU/h. Determine el flujo másico de refrigerante y la
potencia que necesitará esta unidad.

JHRR TG&V 78
Ciclo de refrigeración por compresión

JHRR TG&V 79
Ciclo de refrigeración por compresión

JHRR TG&V 80
Ciclo de refrigeración por compresión

JHRR TG&V 81
