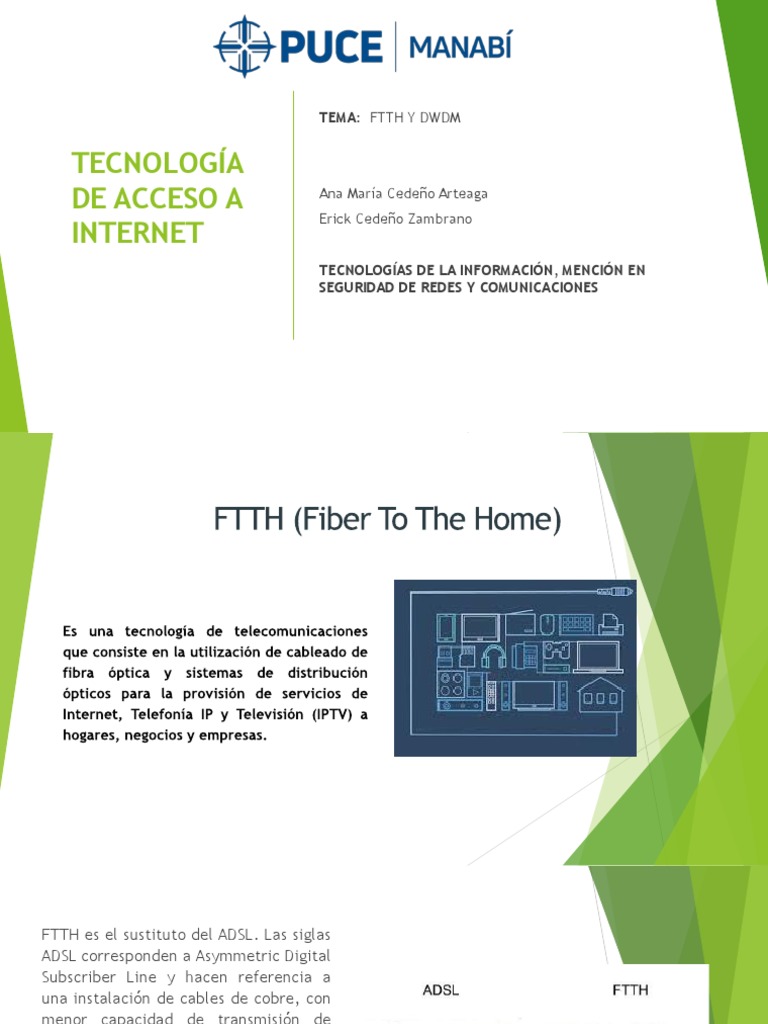

TEMA: FTTH Y DWDM

TECNOLOGÍA
DE ACCESO A Ana María Cedeño Arteaga
Erick Cedeño Zambrano
INTERNET
TECNOLOGÍAS DE LA INFORMACIÓN, MENCIÓN EN
SEGURIDAD DE REDES Y COMUNICACIONES
FTTH es el sustituto del ADSL. Las siglas
ADSL corresponden a Asymmetric Digital
Subscriber Line y hacen referencia a
una instalación de cables de cobre, con
menor capacidad de transmisión de
datos frente a la fibra óptica. Hoy en
día las líneas ADSL están
desapareciendo a favor de las FTTH, y
podemos encontrar todavía ADSL en
zonas de baja densidad de población
como pequeños pueblos, barrios de la
periferia de algunas ciudades y núcleos
de pocos habitantes.
 ¿Para qué sirve FTTH?

FTTH sirve para proveer de velocidades de internet muy

superiores, y simétricas, a los abonados a este servicio.
 Fundamentos de la FTTH

Los principales elementos que forman parte de

la red FTTH son:
• OLT (Optical Line Termination): equipo de
central
Cable de fibra de diferentes capacidades
• Divisores ópticos (splitters) Cajas de
empalme, distribución y terminación
• CTO´s: Cajas terminales ópticas Rosetas
ópticas
• ONT (Optical Netwok Termination): Equipo de
usuario
• Arquitectura de red La elección de la arquitectura afecta a la tasa de datos que debe
entregar la fibra óptica y al presupuesto de potencia óptica disponible en la red. Ambos
factores afectan a la hora de elegir el tipo de fibra óptica
• Tamaño de la red Refiriéndonos a la distancia física que alcanza la red de fibra óptica

. Las redes FTTH se diseñan para una

vida útil de al menos 30 años. Por tanto,
es necesario que las inversiones en
infraestructura FTTH sean adecuadas a
las necesidades futuras. No es una
opción realista efectuar cambios en el
tipo de fibra óptica usada durante la
vida útil de la red.
 DWDM

 DWDM es el acrónimo, en inglés, de Dense Wavelength Division Multiplexing,

que significa multiplexado denso por división en longitudes de onda. DWDM es
una técnica de transmisión de señales a través de fibra óptica usando la
banda C (1550 nm).
La multiplexación por división de longitud de onda (Wavelength Division
Multiplexing, WDM) es una técnica de transmisión por fibra óptica que utiliza
varias longitudes de onda de luz (o colores) para enviar datos a través del
mismo medio. Dos o más colores de luz pueden viajar sobre una sola fibra, y
pueden transmitirse varias señales en una guía de onda en diferentes longitudes
de onda o frecuencias en el espectro óptico.
 Los primeros sistemas de transmisión por fibra óptica colocaban la
información en filamentos de vidrio mediante simples pulsos de luz. Se
encendía y se apagaba una luz para representar los unos y ceros de
información digital. La luz real podía ser prácticamente de cualquier longitud
de onda—desde unos 670 nanómetros hasta 1550 nanómetros.
 Durante los años ochenta, los módems de comunicaciones de datos de fibra
óptica utilizaban LED de bajo costo para emitir pulsos casi de infrarrojos en
fibra de bajo costo. A medida que aumentaba la necesidad de información,
aumentaba también la necesidad de ancho de banda. Los primeros sistemas
SONET utilizaban láseres de 1310 nm para emitir secuencias de datos de
155 Mb/s a grandes distancias.
 Pero esta capacidad se agotó rápidamente. Con el paso del tiempo, los
avances en componentes de optoelectrónica permitieron diseñar sistemas que
transmitían simultáneamente varias longitudes de onda de luz sobre una sola
fibra, incrementando la capacidad de fibra considerablemente. Así nació
WDM. Es posible multiplexar sobre una sola fibra múltiples flujos de datos de
alta tasa de bits de 10 Gb/s, 40 Gb/s, 100 Gb/s, 200 Gb/s y más
recientemente, 400 Gb/s y 800 Gb/s, cada uno con distintas tasas de
transferencia.
Ventajas

 Transporte transparente: la tecnología DWDM permite transportar varios

formatos de datos como Gigabit, Ethernet, ESCON y Fibre Channel con
apertura a interfaces en una capa física común, sin interferencia en la señal.
 Escalabilidad: esa tecnología multiplica la capacidad de la fibra óptica en
áreas metropolitanas y redes corporativas, para atender la demanda por
capacidad en links punto a punto.
 Aprovisionamiento dinámico: conexiones de red rápidas, simples y
dinámicas. Los proveedores de banda ancha logran ofrecer los servicios de
banda ancha en días, en vez de extenderse a meses.
 Expansión: permite una expansión de red sin tener que lanzar nuevas fibras;
es decir, nueva infraestructura.
 Así las cosas, la tecnología DWDM ayuda al incremento de la capacidad de
velocidad del Internet.
Hoy en día, las redes con aplicaciones de elevado ancho de banda y crecimiento
sostenido de banda ancha que se enfrentan rápidamente con el agotamiento de la
capacidad recurren a las soluciones de bandas C+L, que también utilizan el
espectro de banda L de una fibra para duplicar potencialmente la capacidad de la
fibra.
 Cómo funciona
 DWDM es un método de multiplexación muy similar a la Multiplexación por
división de frecuencia que se utiliza en medios de transmisión
electromagnéticos. Varias señales portadoras se transmiten por una única
fibra óptica utilizando distintas longitudes de onda de un haz láser en cada
una de ellas. Cada portadora óptica forma un canal óptico que podrá ser
tratado independientemente del resto de canales que comparten el medio
(fibra óptica) y contener diferente tipo de tráfico. De esta manera se puede
multiplicar el ancho de banda efectivo de la fibra óptica, así como facilitar
comunicaciones bidireccionales. Se trata de una técnica de transmisión muy
atractiva para las operadoras de telecomunicaciones ya que les permite
aumentar su capacidad sin tender más cables ni abrir zanjas. La DWDM está
diseñada para transmisiones de larga distancia donde las longitudes de onda
están compactadas.
 Distribución de canales DWDM estándar
 Espacio oficial entre canales: 100 GHz (41 Canales de 0,8 nm) y 50 GHz (82
canales de 0,4 nm)
 Banda C -es la más convencional- es la que usa longitud de onda más corta
(~1530)
 Banda L es de longitud de onda más larga (hasta 1610 nm)
 Se empieza a utilizar el espaciado de 50 GHz (o incluso de 25 y 12,5 GHz:
WDM ultra-denso) y también las bandas de 1490 nm
