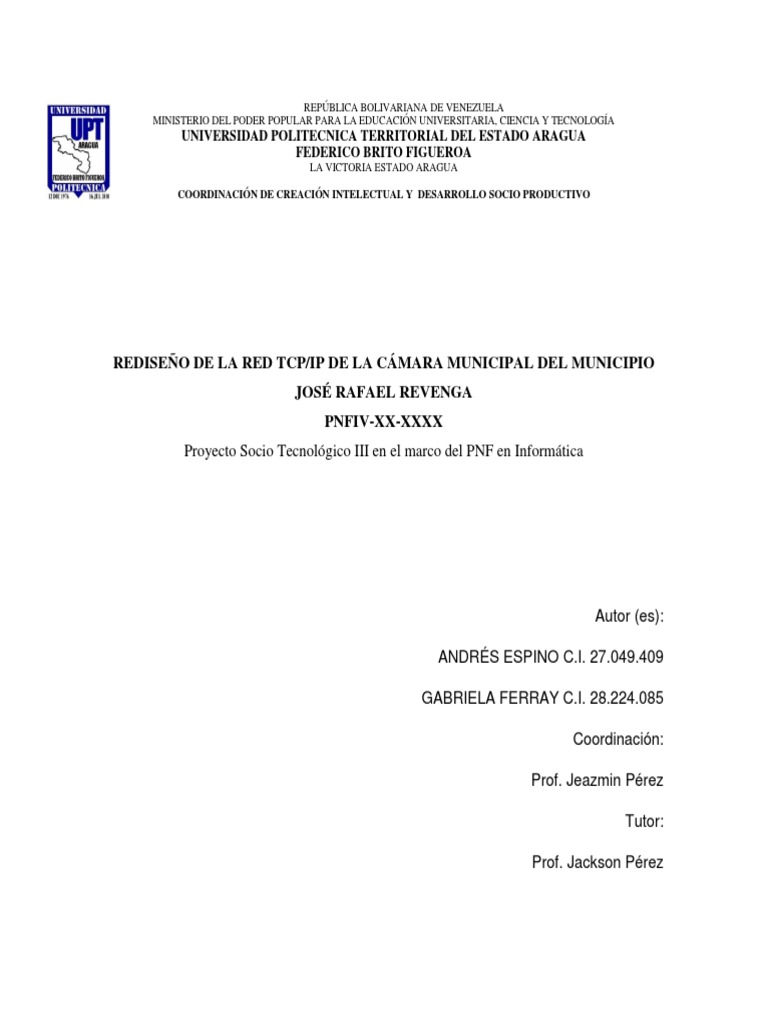

REPÚBLICA BOLIVARIANA DE VENEZUELA

MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA, CIENCIA Y TECNOLOGÍA

UNIVERSIDAD POLITECNICA TERRITORIAL DEL ESTADO ARAGUA
FEDERICO BRITO FIGUEROA
LA VICTORIA ESTADO ARAGUA

COORDINACIÓN DE CREACIÓN INTELECTUAL Y DESARROLLO SOCIO PRODUCTIVO

REDISEÑO DE LA RED TCP/IP DE LA CÁMARA MUNICIPAL DEL MUNICIPIO

JOSÉ RAFAEL REVENGA
PNFIV-XX-XXXX
Proyecto Socio Tecnológico III en el marco del PNF en Informática

Autor (es):

ANDRÉS ESPINO C.I. 27.049.409

GABRIELA FERRAY C.I. 28.224.085

Coordinación:

Prof. Jeazmin Pérez

Tutor:

Prof. Jackson Pérez

 Índice

Diagnóstico Situacional .........................................................................................................................5

Situación Problemática ..........................................................................................................................5
Objetivos del Proyecto ...........................................................................................................................8
Justificación .............................................................................................................................................8
Alcances...................................................................................................................................................9
Condiciones actuales de la red ..........................................................................................................11
Organización de la red actual .............................................................................................................12
Factibilidad.............................................................................................................................................18
Especificación de Requerimientos.....................................................................................................19
Objetivos de Aprendizaje ....................................................................................................................25
Diseño de la Red ..................................................................................................................................28
Topología ...............................................................................................................................................29
Direccionamiento ..................................................................................................................................29
Formas de acceder a servidor samba .......................................................................................33
A través de navegador de archivos y red .................................................................................33
Acceder por medio de la opción: Conectar al Servidor (a través del explorador de
archivos y red, con protocolo SMB) ...........................................................................................34
3. Acceder desde Windows a recursos samba........................................................................35
Pruebas ..............................................................................................................................................42
Conclusiones .........................................................................................................................................45
Referencias electrónicas .....................................................................................................................47
 Resumen

Se propone un rediseño de la infraestructura de Red de área local para la

comunicación de datos en la Cámara Municipal del Municipio José Rafael Revenga;
tanto en su diseño lógico y físico, tomando en cuenta la seguridad de la misma y el
direccionamiento adecuado de acuerdo a cada uno de los host establecidos en cada
departamento que conforman la Cámara Municipal (Departamento de Soporte y
Sistemas, Departamento Administrativo y Departamento de Contabilidad)
conjuntamente de intercambiar adecuadamente las salidas de los datos hacia las
diferentes áreas funcionales de la institución. Actualmente, la comunicación de datos
en la institución es de bajo rendimiento puesto que no cuenta con una red de área local
adecuada, sin los estándares actuales. Esta problemática encontrada da origen a la
necesidad de rediseñar la red, tomando en cuenta los estándares de cableado y un
direccionamiento de acuerdo a las necesidades para lograr así una buena eficiencia
en comunicación de datos entre todas las áreas establecidas.

En la primera fase, se dará a conocer la problemática existente en la comunidad y se

realizará el estudio de la infraestructura de red existente. En la segunda fase, se
realizará el rediseño de la topología de red, tomando en cuenta los estándares y
normas pertinentes. Finalmente, en la tercera fase, se realizarán las pruebas
correspondientes a la topología de red mediante el uso del Software Cisco Packet
Tracer, así como la documentación de la misma.
Introducción

Las redes de computadores tienen como objetivo prestar servicios tecnologías de la

información y comunicación (TIC) e interconectar sistemas y dispositivos, permitiendo
una mejor gestión interna y externa de datos de las instituciones.

En los primeros años de desarrollo de la Computación, la única opción para procesar

la información mediante un computador se basaba en llevarla a un centro de
procesamiento, donde se encontraban concentrados los Equipos (UCP) lo cual implica
un retardo considerable en el traslado de la información. Una forma de solucionar el
problema referente a la lentitud en el traslado de información, ha consistido en instalar
algunos periféricos en lugares alejados del centro de procesamiento, esto dio origen a
las redes de datos. El avance tecnológico ha permitido la posibilidad de comunicar
información entre computadores y compartir recursos, bien sea equipos, software o
datos almacenados.

En ocasiones, las Redes que son implementadas en algunas instituciones, no se

adaptan a los requerimientos necesarios, puesto a que su diseño fue realizado sin
aplicar la estandarización de dispositivos y requerimientos de seguridad y
escalabilidad.

Para cumplir con los requerimientos tecnológicos actuales en cuanto a seguridad,

escalabilidad, disponibilidad, entre otros, se deben realizar estudios previos antes de
elaborar el diseño de Red, para cumplir con dichas características.

El diseño no adecuado de una red y su implementación, tiene como consecuencia la

pérdida de escalabilidad de la misma y un bajo rendimiento, además de otros
problemas como la pérdida de paquetes, alto retardo, entre otros. En la Cámara
Municipal del Municipio José Rafael Revenga, fueron encontrados problemas de
desempeño en los procesos, tareas y funciones los cuales son consecuencia del bajo
rendimiento de la red existente. Por este motivo, se propone el rediseño de la misma,
adicionando características de seguridad y segmentación del sistema de red mediante
redes virtuales, tomando en cuenta los estándares pertinentes.
Diagnóstico Situacional
El principal objetivo del Diagnóstico Situacional es proporcionar información específica
y fidedigna para así poder aplicar las medidas preventivas o correctivas, según sea el
caso.

La Cámara Municipal de El Consejo, es una institución pública que se encarga de

supervisar la administración de la Alcaldía del municipio José Rafael Revenga,
coadyuvar en la organización y ejecución de los distintos eventos culturales que se
realicen en el municipio, aprobar planes de desarrollo municipal y urbanístico, así como
aprobar el presupuesto del Municipio.

La Cámara Municipal del Municipio José Rafael Revenga, tiene como misión, legislar
en materia de competencia y sobre la organización y funcionamiento de los distintos
órganos del Municipio José Rafael Revenga, atendiendo a las necesidades de índoles
humana, cultural, social y geográfica con la finalidad de favorecer y fortalecer el
desarrollo integral y sustentable de la localidad

Por otra parte, su visión consiste en impulsar el crecimiento y desarrollo sustentable

del Municipio de acuerdo con el Plan municipal de desarrollo y las políticas de
desarrollo nacional y estatal.

Situación Problemática
Las redes de computadores han tomado gran auge en los últimos años, debido a las
cambiantes condiciones y nuevas plataformas tecnológicas disponibles. La posibilidad
de interconectarse a través de las misma, ha permitido la apertura de nuevos
horizontes a las organizaciones para mejorar su productividad y explorar más allá de
las fronteras nacionales

Para conocer la situación problemática presente en la Cámara Municipal ubicada en

El Consejo, se aplicaron una serie de técnicas de recolección de datos, tales como la
observación directa, las encuestas, las entrevistas y la realización de cuestionarios al
personal administrativo de la institución, obteniendo como resultado, información
acerca de la problemática referente a la estructura de la red de área local que posee
la institución.
La institución cuenta actualmente con nueve (9) equipos de cómputo, los cuales son
utilizados por el personal administrativo para llevar a cabo las tareas y procesos de
Gestión de Nóminas, Planificación de eventos culturales que son realizados en el
municipio y llevar a cabo los procesos contables de la institución.

El departamento de Soporte y Sistemas se encarga de efectuar soporte técnico a los

equipos de cómputo que se encuentran en la institución.

Se procedió a realizar el análisis de tráfico en la Red, se observó la congestión que

existe en la misma, motivado a que no posee un direccionamiento adecuado.

Los equipos que conforman la red no poseen la estandarización adecuada, esta

situación imposibilita la compatibilidad entre otros dispositivos, lo cual puede acarrear
problemas en caso de que se requiera aumentar el tamaño de la red.

Por lo tanto, dando respuesta a esta situación problemática, se emplearán diversas

estrategias para evitar el mal rendimiento de la red de área local. Los problemas
referentes a la transmisión de datos que fueron encontrados en la comunidad son los
siguientes:

• Falta de estandarización en los equipos de Hardware que conforman la red.

• La red no cuenta con los estándares de seguridad adecuados, lo cual puede

acarrear que los datos de la Cámara Municipal se encuentren en riesgo de robo o
pérdida.

• Actualmente, la institución. cuenta con recursos para la instalación de un

sistema de red, sin embargo, no posee personal capacitado adecuadamente para
realizar mantenimiento a la misma.

• El sistema de red existente no beneficia a todo el personal que labora en la

institución, puesto que solo 5 equipos lo conforman.

En este mismo orden de ideas, se rediseñará la red de acuerdo a las necesidades de

la Cámara Municipal. Es requerido elaborar el diseño de una red que cumpla con los
estándares pertinentes.

La estrategia a seguir es la instalación del sistema de redes con tres servicios

especiales: TCP/IP, FTP (File Transfer Protocol) y DHCP (Dynamic Host Configuration
Protocol) conjuntamente con la entrega de manuales de usuario e instalación al
personal administrativo acerca el correcto uso y mantenimiento del sistema de red con
el propósito de prevenir problemas en el futuro relevantes.

Un diseño eficaz de la red proporcionará un alto grado de rendimiento, agilizando así

los procesos administrativos que se llevan a cabo en la institución. Asimismo, se
optimizará la seguridad de la red mediante la configuración de ACL.

De acuerdo a la situación problemática planteada, surgen las siguientes interrogantes:

• ¿El rediseño de la red de la Cámara Municipal utilizando los estándares

adecuados permitirá mejorar la organización de la institución?

• ¿Cuál es la situación de la red actual?

Objetivos del Proyecto
General

Rediseñar la Red TCP/IP de la Cámara Municipal del Municipio José Rafael Revenga

Específicos

 Configurar un servidor de archivos bajo el sistema operativo Debian

 Instalar y configurar un servidor DHCP para la asignación dinámica de
direcciones IP en la red
 Generar políticas de Seguridad Informática a los usuarios
 Configurar los dispositivos que conforman la red
 Administrar los privilegios de los usuarios
 Crear redes virtuales en cada departamento para la segmentación de la red

Justificación

A través del desarrollo del presente proyecto, se persigue el objetivo de optimizar los
procesos administrativos que se lleva a cabo en la Cámara Municipal.

La reingeniería se define como el rediseño o cambio significativo de un proceso, con

el fin de que llegue a ser más productivo en términos de costo, calidad, servicio y
rapidez. Por consiguiente, La reingeniería es un proceso esencial para el cambio. Se
debe mantener la mejora continua en los procesos rediseñados para lograr obtener
beneficios.

Al realizar el rediseño de la red actual que posee la institución, permitirá reducir la

problemática que se presenta referente a la transmisión de datos entre los equipos de
cómputo. Está situación trae consigo la pérdida de eficiencia en los procesos. Los
beneficios de la implementación de los servicios DHCP y de la arquitectura TCP/IP
radican en la posibilidad de administrar la red correctamente, el servicio DHCP, por
ejemplo, permite ahorrar tiempo y puede procesar múltiples solicitudes de clientes a la
vez.

El sistema de red a implementar proporcionará la creación de varios grupos,

dependiendo de la función y estructura de la Cámara Municipal, permitiendo operar y
acceder a la información de acuerdo al campo dado.

Asimismo, se implementará un servidor de archivos bajo una máquina física

(computador) ubicada en el departamento de Soporte y Sistemas, bajo el sistema
operativo Debian (esto permitirá configurar la seguridad requerida para los archivos
compartidos entre los equipos).

Es fundamental crear y establecer permisos para los usuarios en la red, lo cual permite
que solamente el usuario Administrador lleve a cabo la administración del equipo y
realice la instalación de programas y actualizaciones.

Asimismo, es importante la gestión de contraseñas constituye otro aspecto a tomar en

cuenta para proporcionar la seguridad de la red.

Las contraseñas de administrador local ni de usuarios administrativos no pueden ser

compartidas entre las áreas. Se deben establecer contraseñas seguras en el servidor
de archivos y realizar su cambio periódicamente.

Alcances

El presente proyecto se llevará a cabo en la Cámara Municipal del municipio José

Rafael Revenga, ubicada en El Consejo, estado Aragua.
Tendrá un lapso de ejecución de aproximadamente un año. divido en tres trimestres,
en el primer trimestre se aplicarán las técnicas de recolección de datos pertinentes
para conocer la problematica existente en la comunidad referente al diseño de la red
actual.

En el segundo trimestre, se realizará las configuraciones a los dispositivos que

conforman la red y se llevará a cabo la generación de políticas de Seguridad
Informática, con el propósito de garantizar el resguardo de los datos de la Cámara
Municipal.

Finamente, en el tercer trimestre, se realizará la configuración de un.servidor SAMBA

bajo el sistema operativo Debian, conifgurando el servicio DHCP (Dynamic Host
Configuration Protocol) lo cual permitirá asignar la direcciones IP a los equipos de la
red de manera dinámica. De igual manera se realizara la segmentación del sistema de
red, mediante la creación de redes virtuales (VLAN) para cada departamento que
conforma la Cámara Municipal.

Análisis de la Red Actual

Analisis de la red existente

En esta primera etapa del proyecto se hace una recopilación de un conjunto de datos
e información que describen las características físicas y condiciones actuales de la red,
así como la ubicación donde se encuentran los servicios de red en general.
Actualmente la Cámara Municipal de El Consejo no cuenta con una conectividad entre
todas sus instalaciones que la conforman; y a su vez existen algunos problemas de
diseño que hacen que se limite el aprovechamiento óptimo de los recursos que esta
puede proporcionar. Es por eso que el conjunto actual de desarrolladores del presente
proyecto se dio la tarea de reingeniería (renovar y actualizar) un segmento de la red
de esta instancia. Para poder lograr este objetivo es necesario saber: la importancia
que tiene la teoría de reingeniería de redes, las condiciones actuales y futuros de uso
(servicios de red) para el personal administrativo, principalmente, también es necesario
conocer las distintas etapas que involucra el rediseño del segmento actual y las nuevas
incorporaciones de red.

Condiciones actuales de la red

A continuación se presenta mediante un diagrama la estructura de la red actual:

Figura 1. Simulación Red actual

Por lo visto anteriormente, el segmento de red en estudio actualmente presentan

los siguientes problemas:

No se cuenta con una administración del cableado estructurado (hay nodos de la

red, la mayoría, no se sabe a dónde llegan y no están etiquetados es decir, no se
tiene información de c/u de los nodos )

El servicio de red está limitado, debido principalmente a que no todo el personal

administrativo cuentan con el servicio de red actualmente. Solo 5 equipos de
cómputo forman parte de la red.

El crecimiento del número de usuarios que hacen uso de este servicio de red no
fue planificado.
 El principal y más importante de los problemas, mal servicio de red (la calidad y
eficiencia del servicio de red es malo y esto repercute al momento de tener una red
lenta, ya que su cableado actualmente carece de un administración y buen diseño).

Por los problemas que presenta por mal funcionamiento, se puede concluir que el
segmento de red cae dentro de la primera clasificación de redes a las que podemos
aplicar reingeniería.

Organización de la red actual

Para tener un panorama más claro acerca de la distribución de los servicios de red;
es importante mencionar la ubicación de un servidor en el departamento de Soporte
y Sistemas, ubicado en el segundo piso del edificio de la cámara municipal.
Figura 2 Red actual
Equipos que conforman la red

Marca Lenovo
Modelo Thinkcentre
Memoria RAM 4 GB
Sistema Operativo Windows 7
Sistema Ofimático Microsoft Office
Disco Duro 250 GB
Procesador Intel

Marca Lenovo
Modelo Thinkcentre
Memoria RAM 4 GB
Sistema Operativo Windows 7
Sistema Ofimático Microsoft Office
Disco Duro 250 GB
Procesador Intel

Marca Lenovo
Modelo Thinkcentre
Memoria RAM 4 GB
Sistema Operativo Windows 7
Sistema Ofimático Microsoft Office
Disco Duro 250 GB
Procesador Intel

Marca Lenovo
Modelo Thinkcentre
Memoria RAM 4 GB
Sistema Operativo Windows 10
Sistema Ofimático Microsoft Office
Disco Duro 500 GB
Procesador Intel

Marca Acer
Modelo Aspire One
Memoria RAM 2 GB
Sistema Operativo Windows 7
Sistema Ofimático Microsoft Office
Disco Duro 250 GB
Procesador Intel
Equipo Direccion de Rang Máscara de Clas
Red o Subred e
PC 1 192.168.10. 255.255.255. C
departamento 1 0
de Soporte y
Sistemas
PC 2 192.168.10. 255.255.255. C
departamento 3 0
de Soporte y
Sistemas
PC 3 192.168.10. 255.255.255.
departamento 5 0 C
de Soporte y
Sistemas
PC 1 192.168.10. 255.255.255.
Administració 3 0 C
n
PC 2 192.168.10. 255.255.255. C
Administració 6 0
n
Figura 3 Análisis de tráfico de red utilizando WireShark
Factibilidad
Al examinar el equipamiento necesario para el rediseño e implementación de la red,
se determinó que están en buen estado todos los implementos y los equipos
informáticos de la Cámara Municipal se encuentran en óptimo estado. Se cuenta con
la cantidad necesaria para implementar el servicio de red en la institución.

Factibilidad Operativa

Los integrantes del grupo desarrollador del proyecto se encuentran en capacidad para
llevar a cabo el rediseño e implementación del sistema de red y la configuración de los
servicios que poseerá sin la participación de ningún agente externo a excepción de los
beneficiarios que van a utilizar el sistema de red.

Factibilidad Técnica

A través de lo conocido con las investigaciones preliminares se logró identificar

desde un punto de vista técnico los recursos que posee la comunidad, los cuales son
necesarios para llevar a cabo el proyecto. El estudio estuvo orientado en conocer las
características de todo el equipo físico y software que se encuentra actualmente en la
institución para empezar la instalación y administración del servidor para así garantizar
las exigencias de los usuarios y brinden las garantías a nivel de hardware como de
software. A continuación, se presenta en detalle las características del equipo físico y
de software con el que cuenta la comunidad para la aplicación de nuestro proyecto
socio-tecnológico.

Factibilidad Económica

Para llevar a cabo el proyecto se cuenta con todas las herramientas e implementos
necesarios, por lo tanto, el costo de inversión es muy reducido.

Factibilidad Psicosocial
Para valorar la factibilidad Psicosocial de la propuesta se elaboró y aplicó una serie de
encuestas a los beneficiarios. La misma fue analizada y se llegó a la siguiente
conclusión:

Los beneficiarios se encuentran motivados con la propuesta de rediseño de red puesto

que poseen la necesidad de la misma.

Especificación de Requerimientos
Requisitos funcionales

Requisito funcional 1

Número de requisito R-F1

Nombre de requisito Carpetas compartidas

Fuente del requisito Protocolo TCP/IP

Prioridad del requisito Alta

Descripción

El sistema de red debe proveer a los usuarios de carpetas compartidas en las cuales
podrán subir y compartir archivos y documentos administrativos.

Requisito funcional 2

Número de requisito R-F2

Nombre de requisito Ficheros

Fuente del requisito Protocolo TCP/IP

Prioridad del requisito Alta/Esencial

Descripción

Permitir la gestión de los ficheros (crear, modificar, eliminar) por parte del personal
administrativo que utilizará la red.

Requisito funcional 3

Número de requisito R-F3

Nombre de requisito Impresoras

Fuente del requisito Protocolo TCP/IP

Prioridad del requisito Media

Descripción

El sistema de red debe proveer a los usuarios de impresoras compartidas

Requisitos no funcionales

Requisitos de rendimiento

La infraestructura de red, así como sus terminales deben cumplir con normas según la
IEEE en la forma de conexión a los equipos, para obtener tiempos de respuesta
mínimos.

Numero de terminales a manejar: Se contará con un servidor de base de datos en la

matriz de la comunidad.

Número de transacciones de archivos a manejar dentro de ciertos periodos de tiempo:

Se estima que se manejará alrededor 10 transacciones durante el día.
Seguridad

Número de requisito R-NF1

Nombre de requisito Entorno protegido por contraseña única

Fuente del requisito Protocolo TCP

Prioridad del requisito Alta

Descripción

Todo el entorno de usuario (archivos, correo electrónico y programas de la

comunidad) debe ir protegido por una contraseña elegida y custodiada por el usuario.
Dicha contraseña tendrá una validez de 45 días y una longitud mínima de 8 caracteres
incluyendo obligatoriamente mayúsculas, minúsculas y números.

Número de requisito: R-NF2

Nombre de requisito Registro de accesos

Prioridad del requisito Baja/ Opcional

Descripción

Todo acceso al sistema de red quedará registrado con usuario fecha y hora.

Fiabilidad
Es uno de los factores que dará confianza al cliente, para lo cual el sistema de red está
controlando todo tipo de transacción y está apto a responder todo tipo de incidente.

Número de requisito R-NF3

Nombre de requisito Copias de seguridad

Tipo Requisito

Fuente del Requisito SNMP

Prioridad Alta

Descripción

El sistema debe disponer de copias de seguridad de los archivos de usuarios del

sistema y de los datos de las aplicaciones para garantizar la supervivencia de los datos
en caso de desastre. La copia de seguridad debe ser rápidamente recuperable. Se
debe disponer, además, de una copia de seguridad diaria en una ubicación externa a
la comunidad para minimizar el riesgo de que la copia de seguridad se vea
comprometida por los mismos posibles desastres que afecten al sistema.

Disponibilidad

El sistema de red y sus servicios ha sido desarrollado tomando en cuenta las

necesidades, requerimientos, reglas, política, misión, objetivos etc.

Mantenibilidad
El sistema de red cuenta con características parametrizables lo que permitirá futuros
mantenimientos. Es decir, cada tres meses se realizará un mantenimiento preventivo,
encargado de hacerlo están los desarrolladores.

Se realizará el mantenimiento dos veces sin ningún recargo económico, pasados estas
dos revisiones tendrán costos adicionales.
Diseño Metodológico de la investigación

El método aplicado es la Investigación Acción Participativa. Manuel Galán (2010) la

define como la que ‘’recoge conocimientos o datos de fuentes primarias y los
sistematiza para el logro de nuevos conocimientos. No es investigación confirmar o
recopilar lo que ya es conocido o ha sido escrito o investigado por otros.

De esta manera, la Investigación Acción Participativa se adopta como metodología

para el desarrollo del presente proyecto, en conjunto con la metodología Ágil Scrum.
Objetivos de Aprendizaje

General

Determinar los conocimientos necesarios para el rediseño de red

Específicos

1. Evaluar las herramientas para el diseño y simulación de redes

2. Obtener experiencia en la configuración de servidores DHCP y FTP

2. Fomentar conocimientos en la comunidad acerca de las políticas de seguridad

informática

Diseño y Desarrollo del Proyecto

• Metodología para desarrollar del Proyecto

SCRUM es una metodología de desarrollo ágil que fue desarrollada por Ken Schwaber,
Jeff Sutherland y Mike Beedle, Esta especialmente diseñada para proyectos con
requisitos que suelen cambiarse de manera rápida. Se caracteriza por realizar el
desarrollo de software mediante iteraciones denominadas Sprints así como las
reuniones a lo largo del proyecto para la coordinación e integración del trabajo.

Con el uso de la Metodología SCRUM, es posible optimizar todas las tareas necesarias
para llevar a cabo el desarrollo del proyecto, además de ofrecer mejor calidad en los
productos generados.

El empleo de la metodología SCRUM para el desarrollo del proyecto, proporcionará

una mayor flexibilidad al momento de realizar el rediseño de red y su implementación,
ya que al realizar los entregables en cada Sprint, los involucrados pueden participar
proponiendo soluciones a los obstáculos que se puedan presentar además de
proponer mejoras en el rediseño de red de acuerdo a las necesidades que existan en
la comunidad referente a la transmisión de datos.

A diferencias de otras metodologías, con la metodología de desarrollo ágil SCRUM,

mediante la comunicación entre el grupo de desarrollo y el responsable de la
comunidad, permite conocer si a medida que se realiza cada entregable, se cumplen
con los objetivos para solventar la problemática existente en la comunidad.

Metodología Top-Down

Fase I: En la primera fase de esta metodología, se realiza el Análisis de Negocios, se

dan a conocer los Objetivos, necesidades y Limitaciones

En esta parte se identifican los objetivos y aquellas restricciones técnicas tanto del
negocio como del cliente.

Es la fase donde inicia el análisis de objetivos y restricciones empresariales con sus

requisitos técnicos, lo cual tiene como tarea entender las metas de negocio del cliente
en su red actual y el diseño nuevo del trabajo en red. Por lo cual tiene como propósito
el ajeno diseño de red que se detallara con el consentimiento del cliente

 Análisis las metas del cliente.

Analizar la percusión que traerá para el cliente el diseño de red.

 Identificar el software y el hardware de la red

.  Identificar las Políticas, estándares y normas que se implantaran en el desarrollo de

la red.

El Análisis de Objetivos Técnicos proporciona técnicas para analizar los objetivos de

un usuario para un desconocido diseño de red o reajuste de red. Analizar los objetivos
técnicos de su cliente que se adapten a las expectativas de estos mismos. En sus fines
técnicos contienen la escalabilidad, rendimiento de la red, disponibilidad, seguridad,
asequibilidad, adaptabilidad, Manejabilidad y usabilidad.

Para objetivos técnicos y lamentablemente, muchos significados diferentes para los

términos. En este capítulo le ayudará a escoger una terminología que tenga mérito
técnico y sea comprensible por los negocios y TI. Dirigido a todos los objetivos técnicos
de su cliente y las limitaciones. Caracterización de los existentes Internetwork.

En esta parte es importante examinar detalladamente la red actual del cliente para ver
las expectativas de este mismo en su rendimiento y disponibilidad, para poder realizar
el 48 rediseño de red de datos descongestionando el tráfico de red para la mejora de
la conectividad y administración de los equipos darles seguridad e implementación de
información. Caracterización del flujo de tráfico Se diagnostica la transmisión de cada
Host a la red LAN considerando el examen de la orientación y el equilibrio de datos
que viajan por las redes y sub redes.

Fase II: Diseño Lógico: En esta fase se desarrollará el diseño de la topología de red a
implementar, se dará a conocer el direccionamiento y la identificación de cada equipo
como de la red, aquí se seleccionará el protocolo para la interconexión de los
dispositivos.

Fase III: Diseño Físico: El diseño físico corresponde a la topología de la red que se
está diseñando se realiza con la unión de dos redes las cuales se conforma de una red
de tipo cableada de topología árbol para todos los equipos que componen la compañía
y una red inalámbrica para persona externas al personal de la compañía que se
encuentren en las instalaciones de esta. Estas topologías permiten diferentes maneras
de conexión. Brindándole al usuario accesibilidad a la red. se dará a conocer los
dispositivos y tecnologías que se implementaran para cumplir con los requerimientos
técnicos de acuerdo con el diseño de red propuesto.
Fase IV: En esta fase, se realizan las pruebas correspondientes al diseño de red para
su optimización. Además, se debe realizar la documentación de la red con el propósito
de diagnosticar y corregir de manera eficaz los problemas que puedan presentarse

Fase V: Esta fase está enfocada a la elaboración del cronograma de implementación

y el plan de pruebas a la red

Fase VI: La última fase corresponde a dar seguimiento a la red y su optimización.

Diseño de la Red

Estándares

Estandar IEEE 802.1Q/1P

El estándar IEEE 802.1Q/1P define el funcionamiento de los puentes LAN virtuales

(VLAN) que permiten la definición, operación y administración de topologías de VLAN
dentro de una infraestructura LAN . Utilizando el GA511 con conmutadores o routers
compatibles con 802.1p ofrece una gama de priorización de tráfico de tramas de nivel
2, que proporciona una mayor calidad de servicio en redes de área local de alta
velocidad.

RFC791: El Protocolo Internet está diseñado para su uso en sistemas interconectados

de redes de comunicación de ordenadores por intercambio de paquetes. A un sistema
de este tipo se le conoce como "catenet" [1]. El protocolo internet proporciona los
medios necesarios para la transmisión de bloques de datos llamados datagramas
desde el origen al destino, donde origen y destino son hosts identificados por
direcciones de longitud fija. El protocolo internet también se encarga, si es necesario,
de la fragmentación y el reensamblaje de grandes datagramas para su transmisión a
través de redes de trama pequeña.
 Topología
La topología en Bus consta de un único cable que se extiende de un equipo de
Cómputo a los siguientes en serie. Los extremos del cable se terminan con una
resistencia denominada terminador, que además de indicar que no existen más
ordenadores en el extremo, permiten cerrar el bus. a topología en bus consiste en un
cable al que se unen todas las estaciones de la red. En las primeras redes en bus se
utilizaba un cable coaxial grueso, conectores tipo BNC, y los ordenadores se
conectaban al mismo con un dispositivo denominado transceptor (transceive que era
exterior. Con posterioridad, apareció una nueva versión, con un cable más fino (thin-
ethernet) y con unos transceptores más pequeños, de manera que se podían integrar
en el adaptador de red.
Se llevará a cabo la implementación de una topología en bus lineal en cada
departamento que conforma la Cámara Municipal, debido a que el costo de inversión
es reducido.

Direccionamiento
Al realizar el direccionamiento de la red, se debe tomar en cuenta la previsión de que
a medio-largo plazo todas las dependencias de la Cámara Municipal, pudieran contar
con equipos de Cómputo, lo que conlleva que se necesiten más direcciones IP. Se
diseñará un sistema de direccionamiento según la Clase B, adoptando el rango de
direcciones 192.168.0.0 .

Con objeto de simplificar la configuración del sistema de red y los procedimientos de

encaminamiento, es posible utilizar máscaras de red de 24 bits, con lo cual es posible
definir hasta 40 subredes independientes.
. Creación de Usuarios y Grupos locales

Permite gestionar los permisos de acceso a los usuarios a los directorios que
conforman los recursos compartidos.

Crear el grupo RRHH y el grupo jefes:

groupadd RRHH

groupadd jefes

Añadir un usuario a cada uno de los grupos con su respectivo password

1. useradd RRHHuser
2. passwd RRHHuser
3. useradd jefeuser
4. passwd jefeuser

Añadir usuarios locales a grupos locales

Añadir el usuario RRHHuser al grupo RRHH y el usuario RRHHuser al grupo jefes,

usando
 1. usermod -g RRHH RRHHuser

Crear usuarios locales como usuarios SAMBA

smbpasswd -a administracionuser

Lo mismo con los nuevos usuarios:

Administracionuser y jefeuser

Creación de recursos compartidos

Crear un recurso compartido en el que 1 usuario o 1 grupo de usuarios pueden escribir,

y los demás usuarios pueden leer (recurso público).

Primero crear un recurso público, sin restricciones, para que pueda acceder cualquier
usuario, incluso invitados.

[publico]

comment = publico....

path = /srv/samba/publico

browseable = yes

read only = no
guest ok = yes

write list = @root

Crear un recurso compartido en el que solo los usuarios de un grupo tengan permisos
de escritura, y los usuarios de otro grupo tengan permisos de lectura, el recurso
solamente será accesible por los usuarios pertenecientes a cierto grupo de usuarios.

En este caso crearemos el recurso RRHH, al que podrán acceder los usuarios de los
grupos RRHH y jefes, pero solo los usuarios del grupo RRHH podrán escribir en el
directorio y sus archivos.

[RRHH]

comment = solo para grupo RRHH

path = /srv/samba/RRHH

browseable = yes

read only = yes

guest ok = no

write list = @RRHH

valid users = @RRHH, @jefes

Formas de acceder a servidor samba

A través de navegador de archivos y red

Figura 4

Acceder por medio de la opción: Conectar al Servidor (a través del

explorador de archivos y red, con protocolo SMB)
Primero abrimos el explorador de archivos y red, y buscamos la
opción: Conectar al servidor:

Y después acceder por smb:

smb://IP
Figura 5

3. Acceder desde Windows a recursos samba

Desde equipos Windows. Por medio de Ejecutar \\IP del servidor

Desde ejecutar:
\\ IP del servidor

Desde equipos Windows con la opción: Explorar la Red

Figura 6

Autenticándose posteriormente con usuario y contraseña:

Figura 7

Acceder por terminal con protocolo SMB

 Entrando por consola, con smbclient, a un recurso compartido de un

servidor Samba, con un usuario Samba concreto, con opción -U :

smbclient -U usuario //IP/recurso

smbclient -U administracionuser //192.168.0.202/administracion

Figura 8
 acceder por smb a servidor samba con opcion –user
smbclient --user=administracionuser //192.168.0.202/administracion

Figura 9

Acceder SMB a través de navegador web

Aunque en este caso, si no estamos autenticados en el sistema con un usuario

con permisos de acceso samba, solo podremos acceder a los recursos
compartidos y visibles para invitado.

Figura 10

Listar Shares :

Listando los recursos de un servidor Samba:

a) Listar Shares con smbclient:
smbclient -L IP -U usuario

Usando el usuario root (o sea, no especificando usuario samba para acceder):

smbclient -L 192.168.0.141

De esta forma, se debe utilizar el usuario root ya que no hemos especificado

con qué usuario acceder.

Figura 11

b) Listar Shares utilizando el comando “net” para listar los shares:

net rpc share list //IP_equipo -U usuario_con_permisos_samba

net rpc share list //192.168.3.141 -U pepe

Figura 12

–> smbstatus samba

muestra los recursos con conexión actualmente

 Y ahora con 2 conexiones activas:

Figura 13
Pruebas

Pruebas de conectividad

Figura 14
Figura 15
Características Servidor AD

es una herramienta perteneciente a la empresa de Microsoft que proporciona servicios

de directorio normalmente en una red LAN.

Lo que es capaz de hacer este directorio activo es proporcionar un servicio ubicado en

uno o varios servidores capaz de crear objetos como usuarios, equipos o grupos para
administrar las credencias durante el inicio de sesión de los equipos que se conectan
a una red. Pero no solamente sirve para esto, ya que también podremos administrar
las políticas de absolutamente toda la red en la que se encuentre este servidor. Esto
implica, por ejemplo, la gestión de permisos de acceso de usuarios, bandejas de correo
personalizadas, etc

Sistema operativo Debian 9.0

Hostname de AD ServidorAD

Dirección IP del servidor 192.168.2.2

Directorio de instalación /usr/local/samba

Conclusiones

Con objeto de garantizar una correcta administración de la red, se debe realizar un

seguimiento del plan de numeración de cada subred.
Asimismo, es importante mantener al día la documentación de los cambios que se
producen en el direccionamiento. Para ello, es imperativo elaborar una tabla, mediante
la que se registren periódicamente, la asignación de direcciones realizada en cada
subred, garantizando el crecimiento de la red según las nuevas necesidades o
requerimientos.
El diseño de red propuesto cumple con las características para la satisfacción de las
necesidades de la comunidad para el cual se formuló el proyecto, de esta manera
logrando el objetivo principal del mismo, el cual era el rediseño e implementación del
sistema de red que se encontraba en la institución, atendiendo a los estándares
internacionales vigentes en cuanto a requerimientos relacionados con la interconexión
de equipos en un ambiente de trabajo reducido y de esta manera, obtener todas las
potencialidades de una red de área local.
Recomendaciones

Al concluir la investigación se dan una serie de recomendaciones que se deben tomar

en cuenta al momento de trabajar con el sistema de red mediante el uso del servidor
SAMBA y de igual manera, al momento de realizar la actualización del diseño de la
infraestructura de la red presente en la institución:
 Otorgar capacitación técnica al administrador de la red, con el propósito de que
este pueda dar un mejor mantenimiento a la red
 Informar a los usuarios de los servicios y beneficios de la red, así como de su
funcionamiento; además solicitar que se lleven a cabo en las políticas de seguridad
establecida.
 Implementar un sistema de procedimientos estandarizados para la
configuración de los Puntos de Acceso y demás dispositivos inalámbricos aun
no instalados.
 Dar mantenimiento de manera frecuente a los servicios que proporciona el
servidor SAMBA, además de verificar el estado físico de los mismos cada cierto
tiempo, como por ejemplo desconectar de la red alámbrica cuando el equipo no
se esté utilizando
 Analizar la estructura y comportamiento de la red para prevenir ataques a la
misma bien sea de manera interna o externa a la Cámara Municipal

Para proteger el sistema de red de las amenazas se pueden seguir, entre otras, las
siguientes recomendaciones:
 Verificar regularmente la integridad de los archivos importantes.
 Revisar los programas nuevos, especialmente los de fuentes desconocidas, y
ante cualquier sospecha no deben usarse.
 Aceptar la descarga de programas solo de fuentes confiables.
 Realizar de copias de respaldo de la información crítica regularmente para
poder restaurar la información si es requerido,
Referencias electrónicas

 https://www.abartiateam.com/documentacion/samba/servidor-de-archivos-
samba.pdf

 Diseño de LAN. Disponible en

https://www.mhe.es/cf/c_electricidadelectronica/8448199766/archivos/unidad8
_recurso2.pdf?msclkid=ca0acd8fa62e11ec8dcc08bde3e9791b
Anexos

Planos de infraestructura

Figura 16 Departamento de Soporte y Sistemas

 Figura 17 Recursos Humanos

Figura 18 Administración

Encuestas realizadas
¿Tiene usted conocimientos acerca de las Redes de Computadores?

No si

Grafico 1
¿Qué uso tienen los equipos?

Grafico 2

Contabilidad Planificación de eventos Gestión de nóminas Reuniones

Figura 19 Configuración VPN

Figura 20
Figura 21. Configuración de ACL
Figura 21 MAC
Figura 22 Asignación de contraseña al router
Figura 23 Configuración de VLAN

Figura 24 Configuración
Figura 25. Red Propuesta
Figura 26 Caso de uso general

Figura 27. Funcionalidades de la red

Figura 28.Diagrama de despliegue

Figura 29. Diagrama de clases

Objetivos Estrategias o Recursos Responsables Tiempo Resultados
Actividades
Crear la visión Hojas Blancas Scrum Master:  Familiarizarse con el
del proyecto Prof(a) Jeazmin Pérez 10/06/2021 Al área de desarrollo
Lápiz/Lapicero 21/06/2021  del proyecto
Formación del Scrum Team:  Se crea la Visión del
Diagnosticar la equipo Computador Andres Espino Proyecto que sirve
situación Scrum Gabriela Ferray  de enfoque y
problemática de la dirección del mismo.
comunidad Creación de la Product Owner  Se identifican roles
determinando los lista Licda. Anyeli Navas claves del
requerimientos priorizada de  proyecto
necesarios para pendientes del  Se define la lista de
el desarrollo del producto prioridades la cual
proyecto
 sirve de base para la
elaboración del plan
de
 lanzamiento y
tamaño de cada
Sprint
Estimar tareas Hojas Blancas Scrum Master:
Prof(a) Jeazmin Pérez 19/07/2021 Al
analizar los datos Analizar los Lápiz/Lapicero 25/08/2021
obtenidos en el datos Scrum Team:
levantamiento de obtenidos Computador Andres Espino
información durante las Gabriela Ferray
definiendo los entrevistas
requerimientos de la Product Owner
comunidad. Licda. Anyeli Navas
Diseñar los planos de Mantenimiento Scrum Master: se realizan las llamadas
red correspondientes de la lista Computador Prof(a) Jeazmin Pérez Daily Standup Meeting que
priorizada de
al rediseño y llevar a son reuniones cortas y
pendientes del
cabo su respectiva producto Scrum Team: eficientes en tiempo donde
simulación con Andres Espino el equipo da el estatus de
IMUNES Gabriela Ferray sus actividades diarias y
manifiesta cualquier
Product Owner inconveniente que pueda
Licda. Anyeli Navas tener.
Se actualiza y revisa la
lista de prioridades de
pendientes del producto.
Instalar y configurar Configuración Computador Scrum Master: 27-11-2021 al Implementación de la red
los equipos de red así de Servidor Prof(a) Jeazmin Pérez 12-12-2021 con los servicios de
como los servicios DHCP y FTP acuerdo con los
que debe proveer a Scrum Team: requerimientos
los usuarios Andres Espino
Gabriela Ferray

Product Owner
Licda. Anyeli Navas

Realizar pruebas a la Envío de Computador 12-02-2022 al Se realizan actividades de

red implementada entregables 28-03-2022 retrospectiva que permite
evaluando la Retrospectiva Scrum Master: identificar mejoras y
seguridad y su del proyecto Prof(a) Jeazmin Pérez lecciones aprendidas del
correcto proyecto.
funcionamiento Scrum Team:
Andres Espino
Gabriela Ferray

Product Owner
Licda. Anyeli Navas

Cuadro1 Plan de acción

 FACTORES INTERNOS Fortalezas (F) Debilidades (D)
Excelente disposición por parte de la El manejo de la mayor parte de la información de los trabajos es
comunidad para mejorar las condiciones de tedioso, debido a que se realizan manualmente.
trabajo a nivel tecnológico
FACTORES EXTERNOS No poseer un sistema de Red optimizado, perdiendo así
Receptividad por parte del responsable del vanguardia tecnológica.
área de soporte técnico.
Bajo presupuesto para adquirir recursos de Hardware para la
optimización de la Red

Oportunidades (O) Estrategias (FO) Estrategias (DO)

Mejorar el tráfico de datos en la Desarrollar y optimizar la Red e implementar Establecer un presupuesto alcanzable de la optimización de la
red los trabajos actuales de la comunidad. Red a fin de cubrir cualquier gasto requerido.
Aprovechar y fortalecer los trabajos actuales Creatividad para realizar actividades innovadoras para la
para evitar una baja de vanguardia capacitación en el uso de la red.
Desarrollo y crecimiento del tecnológica.
conocimiento tecnológico
Reducir costos de papelería.
Posibilitar el traslado parcial de los trabajos
Bajos costos en el diseño y actuales al ambiente tecnológico de forma
optimización de la Red por lo que progresiva.
no es necesario contar con un
capital elevado. Realizar charlas y talleres de capacitación
referente al uso de la Red.

Los equipos están en óptimas

condiciones tanto en hardware
como en software para la
optimización de la Red.
 Amenazas (A) Estrategias (FA) Estrategias (DA)

Aumento de la inseguridad en la Cualquier falla o daño de un equipo Optimizar la Red a medida que la comunidad requiera para sus
zona. informático va a ser recompensado con una necesidades inmediatas.
Red que servirá de respaldo lo que permite
a los trabajadores actividades informáticos
Situación socio-político poco sin miedo que pierdan el trabajo hecho. Aumentar los conocimientos de la comunidad en el ámbito
previsible. tecnológico y así mejorar su espacio de trabajo desarrollando así
nuevas y mejores técnicas laborales.
Desuso del sistema de Red. Tener un Manual Tecnico/Usuario que esté
Cambios adversos en los horarios a disposición de los trabajadores a modo
de atención en relación a políticas que se vayan adecuando a las
de la Pandemia COVID-19. funcionalidades y modo de operación de la
Red.

Cuadro 2 Matriz DOFA

Dispositivo Interfaz Dirección IP Máscara de subred Gateway

fa 0/1 vlan 10 - 255.255.255.0 no

Switch fa 0/2 vlan 20 - 255.255.255.0 no

PC1 administración NIC 192.168.10.1 255.255.255.0 0.0.0.0

PC2 administración NIC 192.168.10.2 255.255.255.0 0.0.0.0

PC3 administración NIC 192.168.10.3 255.255.255.0 0.0.0.0

PC1 RRHH NIC 192.168.10.4 255.255.255.0 0.0.0.0

PC2 RRHH NIC 192.168.10.5 255.255.255.0 0.0.0.0

PC1 Departamento NIC 192.168.10.6 255.255.255.0 0.0.0.0

Soporte y Sistemas

PC2 Departamento NIC 192.168.10.7 255.255.255.0 0.0.0.0

Soporte y Sistemas

PC3 Departamento NIC 192.168.10.8 255.255.255.0 0.0.0.0

Soporte y Sistemas

Router Fa 0/1 - 255.255.255.0 no

Servidor SAMBA NIC 192.168.2.2 255.255.255.0 0.0.0.0

Cuadro 3 Direccionamiento IP
Subred Primera IP utilizable Ultima IP utilizable

192.168.1.1 192.168.1.2 192.168.1.5

192.168.1.2 192.168.1.3 192.168.1.6

192.168.1.3 192.168.1.4 192.168.1.7

Cuadro 4 Creación de Subredes

 HARDWARE
CAPACIDAD ESTADO
(COMPONENTES MARCA MODELO REF/CÓDIGO/SERIAL
VELOCIDAD (M-R-B)
INTERNOS).
GABINETE LENOVO - 20647892 - B
MEMORIA RAM 1 Kingston Technology DDR 3 5MMGNGWB-U5TKXYSU 2 GB B
MEMORIA RAM 2 No aplica - - - -
DISCO DURO 1 LENOVO - HN-4NLWTHSMSDMW 1 TB B
DISCO DURO 2 No aplica - - - -
TARJETA MADRE LENOVO - MQ6H-MNJK-VGLT-UTAY-B7MD 1.15 GHz B
UNIDAD DE
LENOVO - - 24x B
CD/DVD
FUENTE DE
LENOVO Dps 800 HFCD2D 850W B
PODER
PROCESADOR Intel XEON 200235SA01HH086000516 1.15 GHz B

PUERTOS USB EXO. S.A. WDAQAL7XJBYVHB - B

USB 2.0
x16, x8, x8
PUERTOS PCI EXO. S.A. PCI 2.0 MNEWBN3HK5 B
x4
HARDWARE REF/CÓDIGO ESTADO
MARCA MODELO
(PERIFÉRICOS). SERIAL (M-R-B)
MONITOR BENQ ET-0024-TA ETSCDOZ151019 B
TECLADO EXO. S.A. K330B WB30K-30ZS-PAB B
MOUSE LENOVO
IMPRESORA HP PHOTOSMART C4795 B
ESCÁNER HP PHOTOSMART C4795 B
CABLE
QC- Passed - 19-04020728-1010150813 B
CORRIENTE
SWITCHE MERCUSYS B
CABLE UTP
CABLE NETWORK
SOFTWARE NOMBRE VERSIÓN LICENCIA ACTUALIZACIONES
SISTEMA
DEBIAN 9.0 Gratuita 5.0
OPERATIVO
SISTEMA
No aplica - - -
OFIMÁTICO
COMPRESOR No aplica - - -
ADOBE READER No aplica - - -
SISTEMA
No aplica
OPERATIVO 2
Cuadro 5 Ficha Técnica Servidor
Figura 30. Cronograma de implementación de red

Figura 31. Simulación Red Propuesta

Figura 32. Diagrama General
