RETENIDA

TELÉFONOS DE MÉXICO, S.A. DE C.V.
NORMA
GERENCIA GENERAL DE CONSTRUCCIÓN PAGINA: 7.15/26
REF: TMX/N/CN/02/0424
TITULO: MONTAJE DE REDES DE TELECOMUNICACIONES FECHA: 02.06.15
DE TELMEX EN LA INFRAESTRUCTURA DE LAS REV: B
COMPAÑIAS DE DISTRIBUCION ELECTRICA

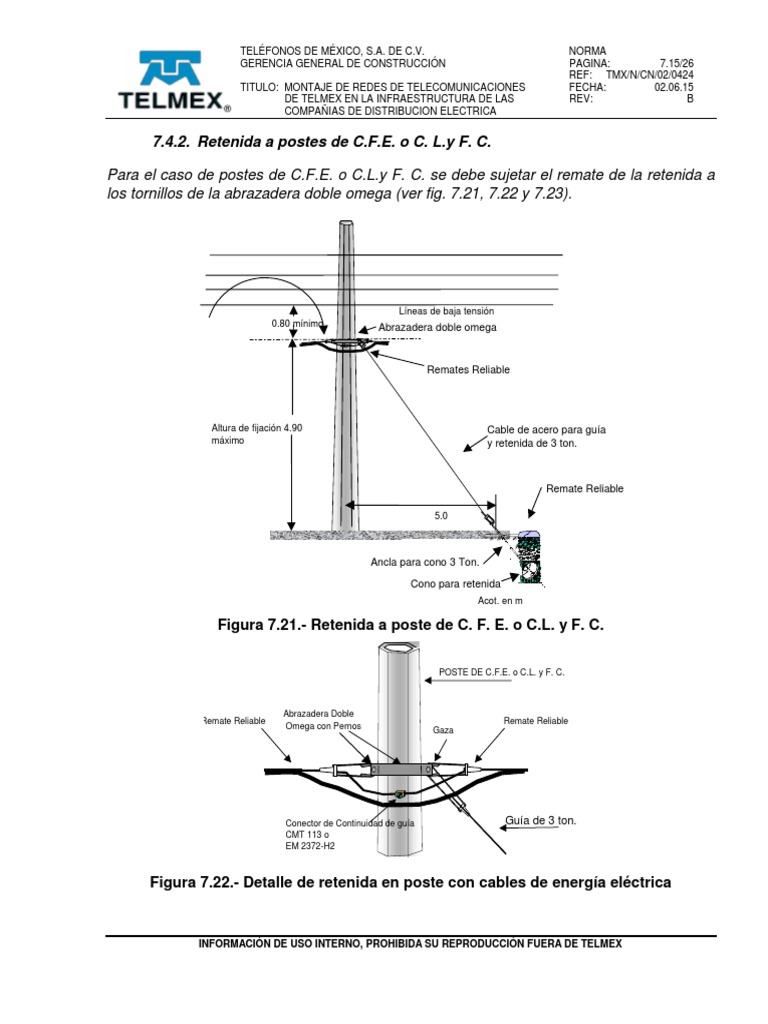

7.4.2. Retenida a postes de C.F.E. o C. L.y F. C.
Para el caso de postes de C.F.E. o C.L.y F. C. se debe sujetar el remate de la retenida a

los tornillos de la abrazadera doble omega (ver fig. 7.21, 7.22 y 7.23).
Líneas de baja tensión

0.80 mínimo Abrazadera doble omega
Remates Reliable
Altura de fijación 4.90 Cable de acero para guía

máximo y retenida de 3 ton.
Remate Reliable
5.0
Ancla para cono 3 Ton.

Cono para retenida
Acot. en m
Figura 7.21.- Retenida a poste de C. F. E. o C.L. y F. C.
POSTE DE C.F.E. o C.L. y F. C.
Abrazadera Doble
Remate Reliable Remate Reliable
Omega con Pernos
Gaza
Conector de Continuidad de guía Guía de 3 ton.

CMT 113 o
EM 2372-H2
Figura 7.22.- Detalle de retenida en poste con cables de energía eléctrica
INFORMACIÓN DE USO INTERNO, PROHIBIDA SU REPRODUCCIÓN FUERA DE TELMEX

TELÉFONOS DE MÉXICO, S.A. DE C.V. NORMA
Cono para Retenida

Remate Reliable
POSTE DEC.F.E. grande
Abrazadera Doble Ancla para Cono 3 T

Omega con Pernos
Cable Acero para guia y Retenida 3 T
Figura 7.23.- Vista superior de retenida a poste con cable de energía eléctrica

7.5. SUBIDAS A POSTE
A partir del pozo de acometida de la URL la distribución de la red se realiza aérea por lo
que se hace necesaria la instalación de un poste de madera (de TELMEX) para la
instalación de la subida de cable (ver fig. 7.24), y poder continuar sobre postes de energía
eléctrica el cable aéreo.
Cable de baja tensión
0.80 0.80 Poste de TELMEX 25´

mín. mín.
Cable telefónico
Remates Reliable
Canal chica o mediana

Cable de acero
para guía y Distancia
retenida de 3 ton. máxima URL
4.90
máximo
10.0 m 6.0 max.

5.0
Remate
Reliable
Ancla para cono 3 Ton.
POZO
Cono para retenida EMPALME
Poste de Acot . en m
madera de TELMEX
Figura 7.24.- Montaje de Subida a Poste (acot. En m.)

En el montaje de cable aéreo se deberá respetar la distancia a cables de energía eléctrica
y la altura mínima al piso, de acuerdo a la tabla 6.1 cuando la instalación se realice bajo la
misma línea de instalación de cables de energía eléctrica.

7.6. ALTURA Y REMATE DE CABLES EN POSTES DE MADERA DE TELMEX
El herraje a utilizar es el ancla para remate con remate Reliable o remate Preformado y en
zonas costeras se utilizan los materiales equivalentes de acero inoxidable de acuerdo a
las medidas antes mencionadas (ver fig. 7.25)
Poste de C.F.E. ó
C. L. Y F.
Separación vertical
Poste de
entre soportes de cables Poste de C.F.E. o Cía. de luz
TELMEX 7.6m
Poste de TELMEX
de energía eléctrica y cables
de telecomunicaciones (25’) de 7.6 m (25´)
Líneas de energía eléctrica

de baja tensión
0.80 Terminal
0.80
mínimo
mínimo Ver detalle de colgante
!
Colgante para Cable de TELMEX
cable de paso
en fleje 4.90
máximo
4.90
máximo 4.70
Altura mínima
de cruce
de calle
Paramento Arroyo
ACOT. EN m
Figura 7.25.- Vista frontal y lateral de altura y distancias a cables de energía

eléctrica

Poste de 25´ (7. 60 m)
POSTE DE TELMEX
1.40
Ancla para remate
Remate Reliable
de 3.1 o 6.3 mm
según el caso
Conector de Cable multipar

continuidad de guía
Figura 7.26.- Detalle de remate en poste de TELMEX en eje de cable de energía

eléctrica
Soporte, pija y colgante para cable aéreo.- se utiliza este tipo de herraje para soportar
el colgante en postes de paso para cables de 50 ps. o de menor capacidad, para cables
de 70 ps. o mayores se utiliza el tornillo con tuerca p/soporte y colgante (cat. SIATEL
1809445). En zonas costeras se utiliza el soporte pija de acero inoxidable (no. SIATEL
1000439) (ver fig. 7.27) y colgante para cable de acero inoxidable (cat. SIATEL 1000432).
Figura 7.27.- Vista del soporte de pija (cat. SIATEL 1000441).
La altura del remate a respetar en todos los casos cuando se instalan postes de madera
de TELMEX en el mismo eje de corridas con cables eléctricos deberá ser máximo de 4.90
m sobre el nivel del suelo (fig. 7.28)

1.40 m
Soporte con pija

Soporte para cable
Colgante
Cable con conductores de cobre multipar
Figura 7.28.- Detalle de colgante para cable en poste de paso de madera TELMEX.
Y una altura de 4.85 m (inmediatamente debajo de la cadena) cuando el poste también

sirva como apoyo para la instalación de bajantes.

7.7. INSTALACIÓN DE CIERRES DE EMPALMES EN POSTES DE MADERA DE

TELMEX
La realización de empalmes indicados en el proyecto en postes de TELMEX (fig. 7.29) y la

fijación de cierres de empalme se realizará a una altura de 4.45 m al primer barreno de
fijación (0.45 m bajo la fijación del cable), se adicionará 0.45 m de cable para la curva de
entrada al cierre vertical (por lado) a utilizar para el acomodo de cable a la llegada al
empalme.
Poste de TELMEX
Poste de TELMEX
Cables de
energía eléctrica Cables de
de baja tensión energía eléctrica
de baja tensión
1.40
1.40
0.80 min.
0.80 min.
0.45
0.45
Cierre
vertical Cierre
PST vertical
Bargoa
4.90
4.90
4.45
4.45
Acot
. en m
Figura 7.29.- Fijación de empalmes en mismo eje de cables de energía eléctrica

7.8. INSTALACIÓN DE CAJAS TERMINALES EN POSTES DE MADERA DE

TELMEX
La caja terminal a instalar en poste de madera sobre el mismo eje de los cables de
energía eléctrica se debe realizar a una altura de 4.45 m del suelo, del lado paramento.
La colocación de la cadena para guiado de bajantes se realizará a una altura máxima de

4.90 m y mantener una distancia de 0.80 m con respecto a los conductores ubicados mas
bajo más bajos de energía eléctrica de baja tensión (fig. 7.30), en caso necesario se podrá
bajar hasta 4.70 m siempre qe se mantenga una separación vertical entre soportes de
0.80 m.
Considerar longitud adicional de 0.45 m de cable para instalar y acomodar la llegada a la

terminal (por lado).

Poste de TELMEX
Cables de
energía eléctrica
de baja tensión
1.40
0.05 0.80 min.
0.45
Terminal
4.90
4.45
Acot. En m
Figura 7.30.- Detalle de instalación de terminal en misma alineación de cables de

energía eléctrica

7.9. APOYO DE BAJANTES EN POSTES DE C.F.E. o C. L. y F. C.
En los postes que se utilicen de apoyo para cordón paralelo se debe instalar cadena la
altura será de 4.90 m máximo, manteniendo como mínimo de separación de la línea de
baja tensión 0.80 m en la instalación del soporte al cable de energía.
La fijación de la cadena se realiza con alambre galvanizado 12 AWG con amarre cola de
rata y tres vueltas sobre los eslabones (fig. 7.31 y 7.32).
Línea de baja tensión 0 - 750 v

0.80
Tensor con gancho
Cadena
4.90
POSTE DE C.L. y F. C. o C. F. E.
max.
Acot. en m
Figura 7.31 Apoyo de bajantes en postes de Cías. suministradoras de Energía

Eléctrica
Alambre galv.
Con amarre cola de rata Poste de C.F. E.
o C.L. y F. C.
Cadena
Figura 7.32 Detalle de la Cadena de apoyo en poste de C. F. E. o C. L. F. C.

7.10. ACOMETIDA DE LÍNEA DE CLIENTE
En caso de que el cordón paralelo se deba sujetar en la mufa de luz, quedará a 0.20 mts
abajo del cable de energía. (Ver fig. 7.33 y 7.34).
Línea de baja tensión

0.80
Tensor con gancho
Cadena
Distancia entre Azotea sinposibilidad Mufa de energía

sujetadores de realizar instalación eléctrica
50 CMS. exterior
DIT.en interior Cordón
bajante
si es limite de
predio ext. y en
exterior si es 4.90 POSTE DE L y F. C.
el limite de predio
max.
es interior Tubo protector
Instalaciónpor ranurado
muros exteriores
Tubo protector
ranurado
Acot. en m
Figura 7.33.- Instalación exterior de bajante en mufa de acometida eléctrica
Tapa de la mufa
Paralelo # 18
0.20 m mufa
3 vueltas de alambre Tensor con gancho

galvanizado
Figura 7.34.- Detalles de Instalación de bajante en mufa de acometida eléctrica

El detalle de fijación en la llegada al D.I.T. se realiza en con argollas con pija y aislador
tensor para bajante (figura 7.35).
muro
Exterior de la Interior de la
cas a habitación cas a habitación
(Calle )
DIT unilínea
en interior
(se pue de deriv ar
a otra ros eta)
18
5
Figura 7.35.- Detalle de conexión de bajante a D.I.T.
