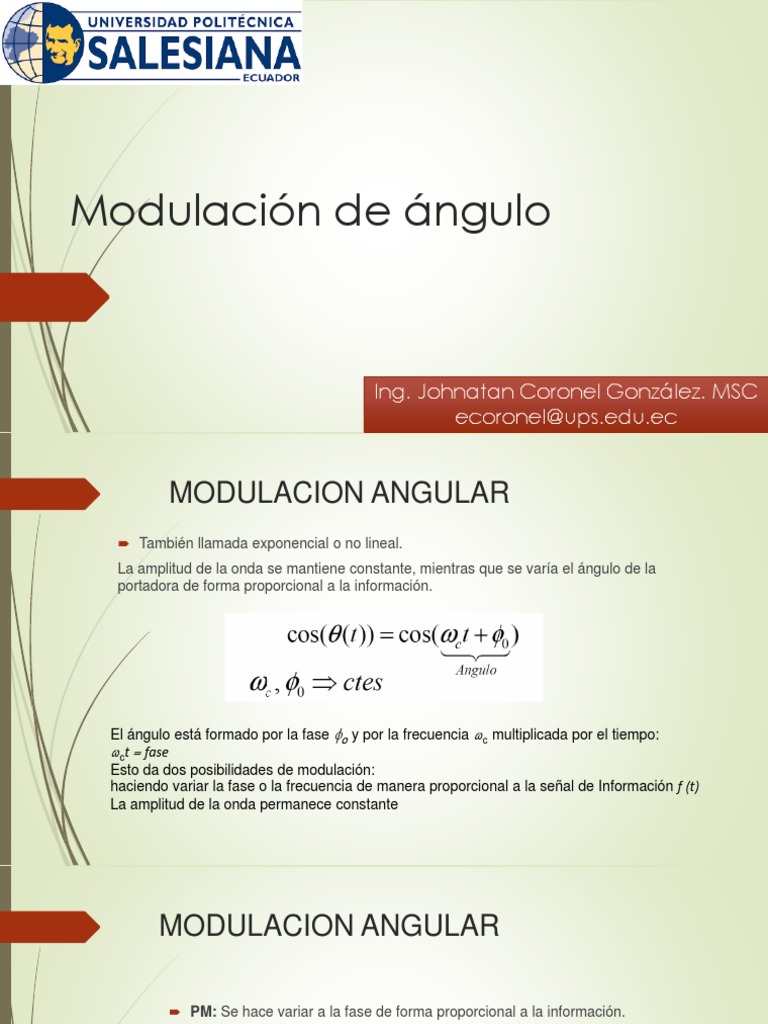

Modulación de ángulo

Ing. Johnatan Coronel González. MSC

ecoronel@ups.edu.ec
 MODULACION ANGULAR
 También llamada exponencial o no lineal.
La amplitud de la onda se mantiene constante, mientras que se varía el ángulo de la
portadora de forma proporcional a la información.

El ángulo está formado por la fase fo y por la frecuencia wc multiplicada por el tiempo:
wct = fase
Esto da dos posibilidades de modulación:
haciendo variar la fase o la frecuencia de manera proporcional a la señal de Información f (t)
La amplitud de la onda permanece constante
MODULACION ANGULAR

 PM: Se hace variar a la fase de forma proporcional a la información.

 FM: Se hace variar a la frecuencia instantánea de forma proporcional a la información.

MODULACION ANGULAR

 Matemáticamente se representa a las respectivas ondas moduladas como:

 La frecuencia instantánea será:

 MODULACION ANGULAR
 En FM la frecuencia es directamente proporcional a la información. A más
información: mayor frecuencia.
 En PM la frecuencia es directamente proporcional a la derivada de la información,
que es equivalente a la pendiente de la señal. A más pendiente de la señal de
información: más frecuencia.
 Si variamos la frecuencia se produce una variación en fase.
 De igual manera si variamos la fase se produce una variación en frecuencia.
 Por lo tanto, modular en frecuencia implica modular en fase; y modular en fase
implica modular en frecuencia.
MODULACION ANGULAR
MODULACION ANGULAR
 FM
 MODULACION ANGULAR
 FM y PM
 3.2 Modulación de banda angosta
Al analizar la desviación de frecuencia de las señales de PM y FM, se tiene:

Pudiéndose expresar ambas como:

k  g(t) constituye la desviación de frecuencia de la portadora a partir de su valor

fijo wc
La constante k controla la desviación.
Si k  g(t) << 1 se dice que la modulación es de banda angosta (NBFM, NBPM).
En este caso el ancho de banda de la señal modulada es igual que en AM: dos
veces el de la señal en banda base.
 3.3 Modulación de banda ancha

Si la constante k es lo suficientemente grande como para que la condición k  g(t) << 1

no se cumpla, se dice que se tiene modulación de banda ancha (WBFM, WBPM).
En modulación de Banda Ancha, el ancho de banda es el doble de la desviación
máxima de frecuencia.
3.4 ESPECTRO DE BANDA ANCHA
3.5 INDICE DE MODULACION

El índice de modulación mf es la razón de la variación de la frecuencia sobre

la frecuencia máxima de la señal moduladora.

En el caso de FM de banda ancha se considera con un mf alto y el ancho de

banda para una buena fidelidad no debe superar la relación.
Espectros de FM con modulación de tono
Potencia de una señal modulada por ángulo

Una señal FM esta conformada por la suma de ondas cosenoidales y el valor

RMS de una señal FM es

Es decir, la potencia total de la señal FM es constante y no depende del

índice de modulación, lo contraria a una señal AM
Ventajas de la modulación angular

 La amplitud constante la hace menos susceptible a las no lineales

 Mantener una amplitud constante significa inmunidad contra el
desvanecimiento rápido
 Menos interferencia por canales adyacentes
 FM intercambia la relación señal a ruido por ancho de banda
Aplicaciones de la modulación angular de
Banda Ancha

Sistemas de comunicación satelital y espacial

Retrasmisión de alta fidelidad a través de áreas
limitadas
Telemetría
Comunicaciones móviles
 3.5 Generación de FM
 Existen 2 tipos: FM indirecta y FM directa.
 La más usada es la FM directa, que hace uso de un VCO (Voltage Controlled
 Oscillator).
 La frecuencia de salida del VCO varía de forma lineal con la tensión de control
 La frecuencia portadora wi varia de acuerdo a la amplitud instantánea del mensaje
 3.6. Demodulación angular

También se les conoce como discriminadores de

frecuencia
Son circuitos cuya ganancia es proporcional a la
frecuencia
Convierte en AM una señal FM
Finalmente se realiza una detección de
envolvente

TRABAJO
