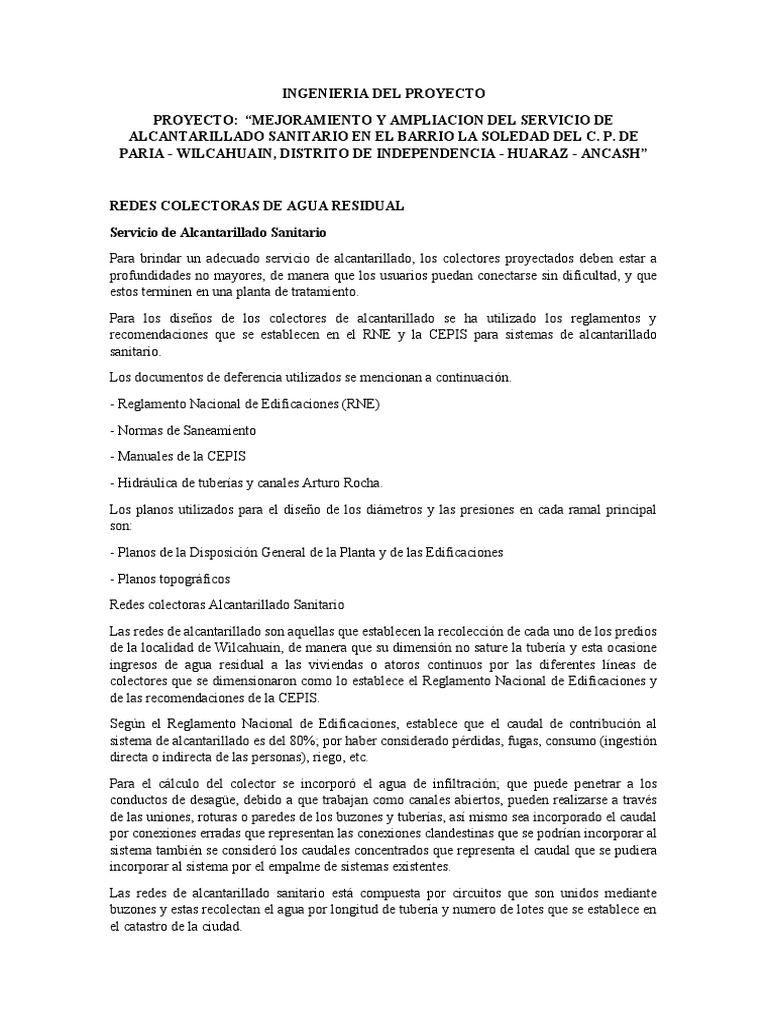

INGENIERIA DEL PROYECTO

PROYECTO: “MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE

ALCANTARILLADO SANITARIO EN EL BARRIO LA SOLEDAD DEL C. P. DE
PARIA - WILCAHUAIN, DISTRITO DE INDEPENDENCIA - HUARAZ - ANCASH”

REDES COLECTORAS DE AGUA RESIDUAL

Servicio de Alcantarillado Sanitario
Para brindar un adecuado servicio de alcantarillado, los colectores proyectados deben estar a
profundidades no mayores, de manera que los usuarios puedan conectarse sin dificultad, y que
estos terminen en una planta de tratamiento.
Para los diseños de los colectores de alcantarillado se ha utilizado los reglamentos y
recomendaciones que se establecen en el RNE y la CEPIS para sistemas de alcantarillado
sanitario.
Los documentos de deferencia utilizados se mencionan a continuación.
- Reglamento Nacional de Edificaciones (RNE)
- Normas de Saneamiento
- Manuales de la CEPIS
- Hidráulica de tuberías y canales Arturo Rocha.
Los planos utilizados para el diseño de los diámetros y las presiones en cada ramal principal
son:
- Planos de la Disposición General de la Planta y de las Edificaciones
- Planos topográficos
Redes colectoras Alcantarillado Sanitario
Las redes de alcantarillado son aquellas que establecen la recolección de cada uno de los predios
de la localidad de Wilcahuain, de manera que su dimensión no sature la tubería y esta ocasione
ingresos de agua residual a las viviendas o atoros continuos por las diferentes líneas de
colectores que se dimensionaron como lo establece el Reglamento Nacional de Edificaciones y
de las recomendaciones de la CEPIS.
Según el Reglamento Nacional de Edificaciones, establece que el caudal de contribución al
sistema de alcantarillado es del 80%; por haber considerado pérdidas, fugas, consumo (ingestión
directa o indirecta de las personas), riego, etc.
Para el cálculo del colector se incorporó el agua de infiltración; que puede penetrar a los
conductos de desagüe, debido a que trabajan como canales abiertos, pueden realizarse a través
de las uniones, roturas o paredes de los buzones y tuberías, así mismo sea incorporado el caudal
por conexiones erradas que representan las conexiones clandestinas que se podrían incorporar al
sistema también se consideró los caudales concentrados que representa el caudal que se pudiera
incorporar al sistema por el empalme de sistemas existentes.
Las redes de alcantarillado sanitario está compuesta por circuitos que son unidos mediante
buzones y estas recolectan el agua por longitud de tubería y numero de lotes que se establece en
el catastro de la ciudad.
Los diámetros de tubería son de 200 mm teniendo en cuenta las conexiones que estas
recolecten, de manera que se evacue rápidamente el agua residual sin ningún problema, de
manera que se puedan utilizar durante las 24 horas del día

 Emisor:
Es la tubería final del sistema de desagüe destinado al alejamiento de los efluentes de la red
hacia el punto de descarga final que la planta de tratamiento, sin recibir otras contribuciones de
desagües en su recorrido.
LAS REDES COLECTORAS Y EL EMISOR DEL SANEAMIENTO DE LA
LOCALIDAD
DE WILCAHUAIN CONSTA DE:
Tubería de 200 mm S-25: 1,740.30

 Buzones:
Pozos que permiten la inspección, limpieza de obstrucciones de las tuberías en un sistema de
recolección de aguas residuales; también se usa para la unión de colectores, cambio de
pendiente, cambio de diámetro, etc.
Se proyecta la construcción de 50 buzones de tipo Estándar de 1.20 metros de diámetro interior,
con muros, losa de piso de concreto de calidad f’c = 175 Kg/cm2 y losa de techo de concreto de
calidad f’c = 210 Kg/cm2 y con tapas de inspección prefabricada de concreto armado. Las
alturas son variables las cuales se indican en los planos. La ubicación de los buzones,
profundidad y detalle de construcción se muestran en los planos respectivos.
Las alturas de los buzones son variables:
Descripción Cantidad Altura
Buzones 53
Métodos:
El sistema de recolección que se usó es el Sistema Sanitario o separativo porque por la red
escurre un solo tipo de agua residual, el doméstico y/o industrial y contemplándose
posteriormente una red para las aguas de lluvia alcantarillado pluvial. Este sistema separativo
ofrece múltiples ventajas sobre el sistema unitario, siendo la principal el económico ya que los
costos de tratamiento, operación y mantenimiento son menores; los costos iníciales de
construcción pueden ser mayores que el sistema combinado pero en términos de costo total el
sistema separado es más económico.
El método considerado para la asignación de caudal contempla el número de conexiones
(domésticos, comerciales y estatales) que se realizaran en la tubería así mismo también el caudal
de infiltración 0.05 lts/seg/km, el caudal de conexiones erradas considerándose el 5% del caudal
máximo horario y los caudales concentrados que se podrían dar en el sistema; para la asignación
de caudales se realizó el promedio entre los dos buzones o buzonetas que este tiene. Con este
método se garantiza que el cálculo realizado refleje la realidad con la que el sistema va a
trabajar durante su periodo de vida útil.
El método empleado para determinar los diámetros de los colectores es hallado con la fórmula
de Manning:
V = (1/n) x R^(2/3) x S^(1/2), donde:
n = Coeficiente de Mannig establecidos, para PVC es 0.013.
R = Radio hidráulico.
S = Pendiente.
El método empleado para determinar las velocidades y pendientes es hallado con el criterio de
Tensión Tractiva el cual nos garantizara la auto limpieza del sistema considerándose como
parámetro mínimo 1.00 Pa
8. CONEXIONES DOMICILIARIAS DESAGUE
Las conexiones domiciliarias de desagüe tendrán una dimensión de estándar de 12”x24” con
una profundidad de mínimo 0.60 m. El empalme con las tuberías colectoras será silla de salida a
4”, Cachimbas. La tubería a utilizar será de 4” PVC SAL.

ROTOPLAS BIODIGESTOR AUTOLIMPIABLE

9. DESCRIPCIÓN DEL SISTEMA DE TRATAMIENTO PLANTEADO (9 viviendas)
El sistema de tratamiento de aguas residuales individual mediante el uso del Biodigestor
Autolimpiable es proyectado con el propósito de brindar solución a la problemática de la
disposición y uso inadecuado de los desagües domésticos, así como también de los lodos
generados por su tratamiento.
El componente principal del sistema está conformado por el Biodigestor Autolimpiable
Rotoplas, cuyo diseño incluye un proceso de retención de materia suspendida y degradación
séptica de la misma, así como un proceso biológico anaerobio en medio fijo (biofiltro
anaerobio), el primero de ellos se realiza en el tanque donde se lleva a cabo la sedimentación de
la materia suspendida, mientras que el segundo proceso se lleva a cabo en la segunda cámara
que está conformada por el filtro biológico.
Se cuenta con un volumen destinado a la digestión de los lodos, desde donde son extraídos
periódicamente mediante una tubería gracias a su diseño hidráulico, sin necesidad del uso de
bombas convencionales.
La generación de gases es prácticamente imperceptible, son evacuados por el mismo sistema de
ventilación del módulo sanitario, sin representar molestia alguna para el usuario.
Luego de su tratamiento el efluente séptico se deriva mediante una tubería de 2” a su infiltración
en el terreno.
INFORMACIÓN GENERAL DEL EQUIPO
A continuación se presenta un resumen de las principales características del equipo como son
sus dimensiones, ubicación de entradas y salidas, entre otras.

Figura 1. Biodigestor Autolimpiable

Características físicas del Biodigestor Autolimpiable

DIMENSIONES:
Capacidad A B C D E F
600 l. 0.88 m. 1.64 m. 0.25 m. 0.35 m. 0.48 m. 0.32 m.
1,300 l. 1.15 m. 1.93 m. 0.23 m. 0.33 m. 0.48 m. 0.45 m.
3,000 l. 1.46 m. 2.75 m. 0.25 m. 0.40 m. 0.62 m. 0.73 m.
7,000 l. 2.42 m. 2.83 m. 0.35 m. 0.45 m. 0.77 m. 1.16 m.

Descripción de los procesos:

Biodigestor Autolimpiable
El agua residual al ingresar al biodigestor autolimpiable lo hace directamente hacia la parte
central e inferior del equipo por la tubería de ingreso de 4” es aquí donde se produce la
sedimentación de los sólidos; luego de ello el
agua residual asciende hasta la cámara siguiente conformada por una probeta constituida
principalmente por aros de “pet” y material granular, lo hace a través de unos orificios ubicados
en la parte lateral de la probeta de tal manera que las grasas y demás materiales flotantes no
pueden ingresar, continuando estos su libre ascenso hacia la superficie libre; en esta zona se
produce el tratamiento microbiológico ya que en la superficie del material plástico y de la
gravas se conforman colonias de bacterias constituyendo así una biopelícula. Finalmente el
efluente del biodigestor autolimpiable es conducido mediante una tubería de 2” hacia el campo
de percolación para su infiltración en el terreno.
Esta unidad de tratamiento cuenta con dispositivos de muestreo y evacuación de lodos, los
cuales fluyen gracias a la hidráulica del diseño; los lodos descargan en un registro desde donde
pueden ser retirados antes de la siguiente extracción, pudiendo mezclarse con cualquier tipo de
suelo.
Todo el proceso de tratamiento es netamente hidráulico fundamentado en procesos físicos y
microbiológicos principalmente, que no requiere consumo de energía eléctrica ni productos
químicos.

Registro de Lodos
Constituido por una caja de dimensiones adecuadas según el tamaño de la unidad (se indica en
el Manual de Instalación). Puede ser de concreto o de mampostería, lo importante es que sea lo
suficientemente resistente para poder proteger la válvula de lodos.
Esta caja tiene doble función, primero la de albergar la válvula de lodos y segundo la de
permitir la recepción de los lodos que se evacuarán periódicamente al realizar el mantenimiento
de la unidad.
La base de la caja no debe ser de material impermeable solo se aprovisionará una capa de grava
de 0.05m. Para facilitar la percolación en el terreno.

Sistema de Percolación del efluente Tratado

El Sistema de Percolación estará basado en la utilización de zanjas de infiltración, cuya área
neta requerida para el tratamiento estará determinada luego de la realización del test de
percolación.
9.1 RECOMENDACIONES GENERALES PARA LA INSTALACIÓN (VER GUIA
DE INSTALACION)
Antes de la instalación del biodigestor autolimpiable hay que tener en cuenta las siguientes
recomendaciones:
 Evitar colocar el biodigestor autolimpiable en un lugar de alto tránsito vehicular.
 No debe instalarse debajo de banquetas o patios, ya que dificultaría su mantenimiento.
 Considerar la posibilidad de futuras expansiones de la construcción, banquetas, patios,
otros ambientes, etc. antes de seleccionar el sitio para la instalación.

Previo a la conexión del biodigestor verificar que las tuberías y registro estén limpios de
material de excavación.
La tubería de ingreso debe tener una pendiente mínima de 2% para tener un buen arrastre de
sólidos con líquidos.
La nivelación es importante para que el equipo trabaje adecuadamente; después de nivelar se
asegura la posición y se debe de llenar totalmente con agua.
El terreno que circunda al biodigestor autolimpiable debe estar bien compactado, para ello se
utiliza el mismo material de la excavación, pero previamente pasado por zaranda; esto siempre y
cuando el material sea bueno. La compactación se realiza por lo general mediante el uso de un
pisón manual. Si el material es cascajo lo recomendable es cambiarlo por arena gruesa
En terrenos muy inestables se puede aplicar cemento en una mezcla pobre para asegurar la
estabilidad del suelo.
En caso de laderas construir muros de contención o pircas para evitar posibles deslizamientos de
suelo.
 DIMENSIONAMIENTO DE POZOS DE PERCOLACION

CAUDAL DE DISEÑO 350 lt/dia

A  Q
R

A  Q
R

RESULTADO DEL TEST DE PERCOLACION (MIN.) 2.49

PARA POZO DE PERCOLACION

AREA REQUERIDA SEGUN TABLAS (M2) 7.14
DIAMETRO DEL POZO DE PERCOLACION ( MTS ). 1.50
NUMERO DE POZOS 1
PROFUNDIDAD (M): H = AREA REQ./PI*DIAM 1.52

1.60 m

1.50 m

TEST DE PERCOLACION

CUADRO DE REGISTRO DE ALTURAS

REGISTRO T. Acum.(min) H (cm)
1 5.00 2.80
2 10.00 10.50
3 15.00 12.50
4 20.00 18.30
5 25.00 20.20
6 30.00 24.30
Resultado de TEST DE PERCOLACIÓN
Coeficiente de infiltracion 99.20 min.

10 39
11 36
CURVA
12
PARA DETERMINAR
32
LA CAPACIDAD DE
ABSORCION DEL SUELO

180
160
140
120
R(lt/m2/dia)

100
80
60
40
20
0
0.5 1 2 3 4 5 6 7 8 9 10 11

TIEMPO DE INFILTRACION PARA EL DESCENSO DE 1 cm (m im)

 PANEL FOTOGRAFICO
BARRIÓ LA SOLEDAD PARIAC WILCAHUAIN

PRIMERA CALICATA EN EL TRAMO 43 ENTRE LOS BUZONES 40 Y 14

SEGUNDA CALICATA TRAMO 33 ENTRE LOS BUZONES 29 Y 45
AGUJERO PARA EL TEST DE PERCOLACION
