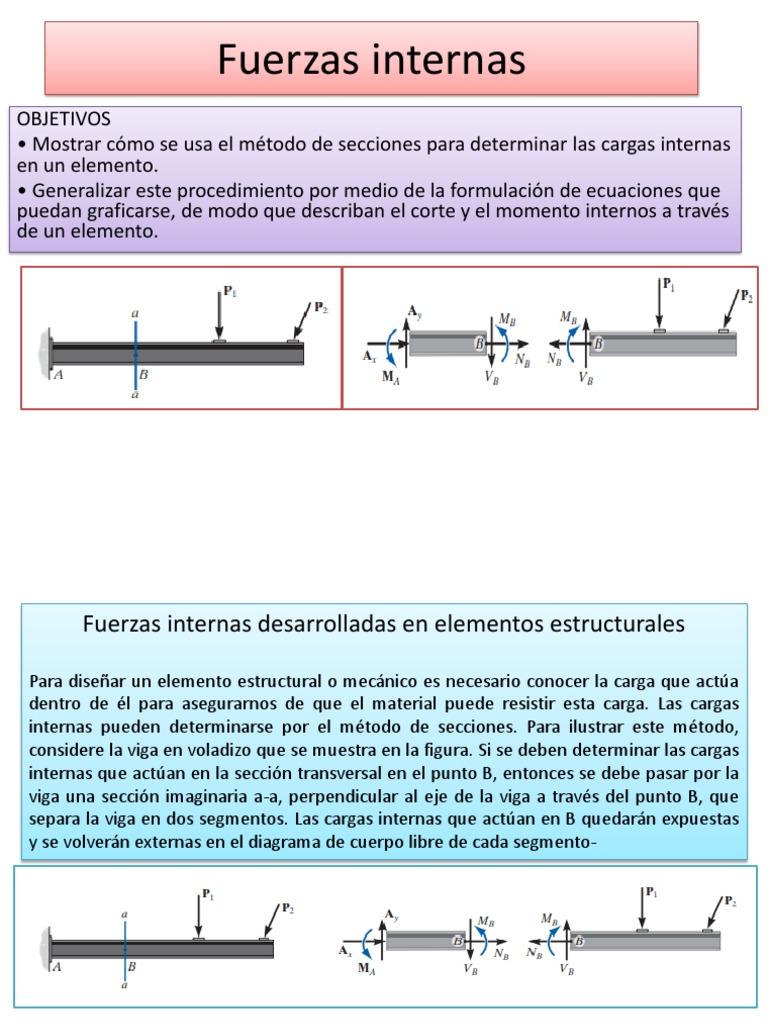

Fuerzas internas
OBJETIVOS
• Mostrar cómo se usa el método de secciones para determinar las cargas internas
en un elemento.
• Generalizar este procedimiento por medio de la formulación de ecuaciones que
puedan graficarse, de modo que describan el corte y el momento internos a través
de un elemento.
Fuerzas internas desarrolladas en elementos estructurales
Para diseñar un elemento estructural o mecánico es necesario conocer la carga que actúa
dentro de él para asegurarnos de que el material puede resistir esta carga. Las cargas
internas pueden determinarse por el método de secciones. Para ilustrar este método,
considere la viga en voladizo que se muestra en la figura. Si se deben determinar las cargas
internas que actúan en la sección transversal en el punto B, entonces se debe pasar por la
viga una sección imaginaria a-a, perpendicular al eje de la viga a través del punto B, que
separa la viga en dos segmentos. Las cargas internas que actúan en B quedarán expuestas
y se volverán externas en el diagrama de cuerpo libre de cada segmento-
• La componente de fuerza NB que actúa en perpendicular a la sección transversal
se denomina fuerza normal.
• La componente de fuerza VB que es tangente a la sección transversal se llama
fuerza cortante y
• El momento de par MB se conoce como momento flexionante.
Convención de signos.
Suelen usar una convención de signos
para expresar las tres cargas internas
N, V y M. Aunque esta convención de
signos puede asignarse de manera
arbitraria, aquí se usará la de más
amplia aceptación, como se muestra
en la figura. Se dice que la fuerza
normal es positiva si crea tensión, una
fuerza cortante positiva ocasionará
que el segmento de viga sobre el que
actúa gire en el sentido de las
manecillas del reloj, y un momento
flexionante positivo tenderá a doblar
el segmento sobre el que actúa de una
forma cóncava hacia arriba. Las cargas
opuestas a las descritas anteriormente
se consideran negativas
EJEMPLO
Determine la fuerza normal, la fuerza cortante y el momento flexionante que actúan justo a
la izquierda, punto B, y justo a la derecha, punto C, de la fuerza de 6 kN aplicada sobre la
viga de la figura.
SOLUCIÓN
En la figura se muestra el diagrama de cuerpo
libre de la viga.
Aquí determinaremos sólo Ay, ya que los
segmentos de la izquierda se usarán para el
análisis.
En las figuras siguientes se muestran los
diagramas de cuerpo libre de los segmentos
izquierdos AB y AC de la viga. En este caso, el
momento de par de 9 kN. m no se incluye en
esos diagramas ya que debe mantenerse en su
posición original hasta después de que se haga
la sección y se aísle el segmento apropiado.
Determine la fuerza normal, la fuerza cortante y el momento flexionante en el punto C de la
viga que se muestra la figura
Diagrama de cuerpo libre de la intensidad de la
carga triangular distribuida en C se determina por
triángulos semejantes a partir de la geometría
que se muestra en la figura, es decir,
Ecuaciones y diagramas de fuerza cortante y de
momento flexionante
En general, las funciones de fuerza cortante y de momento flexionante serán
discontinuas, o sus pendientes serán discontinuas en puntos donde una carga
distribuida cambia o donde se aplican fuerzas o momentos de par
concentrados. Si se grafican las funciones resultantes de x, las gráficas se
denominan diagrama de fuerza cortante y diagrama de momento flexionante,
figura b y figura c, respectivamente.
EJEMPLO
Trace los diagramas de fuerza cortante y de momento flexionante para la flecha que se
muestra en la figura. El soporte en A es una chumacera de empuje y el soporte en C es una
chumacera lisa.
SOLUCION
DIAGRAMA DE CUEPO LIBRE
DONDE Ay y By= 2.5 KN
Al aplicar las ecuaciones de equilibrio a la
figura b, resulta
En la figura c se muestra un diagrama de
cuerpo libre para un segmento izquierdo de la
flecha que se extiende una distancia x dentro
de la región BC. Como siempre, V y M se
presentan en acción en el sentido positivo. Por
lo tanto,
Cuando se grafican las ecuaciones dentro de
las regiones en que son válidas, se obtienen los
diagramas de fuerza cortante y de momento
flexionante que se muestran en la figura.
