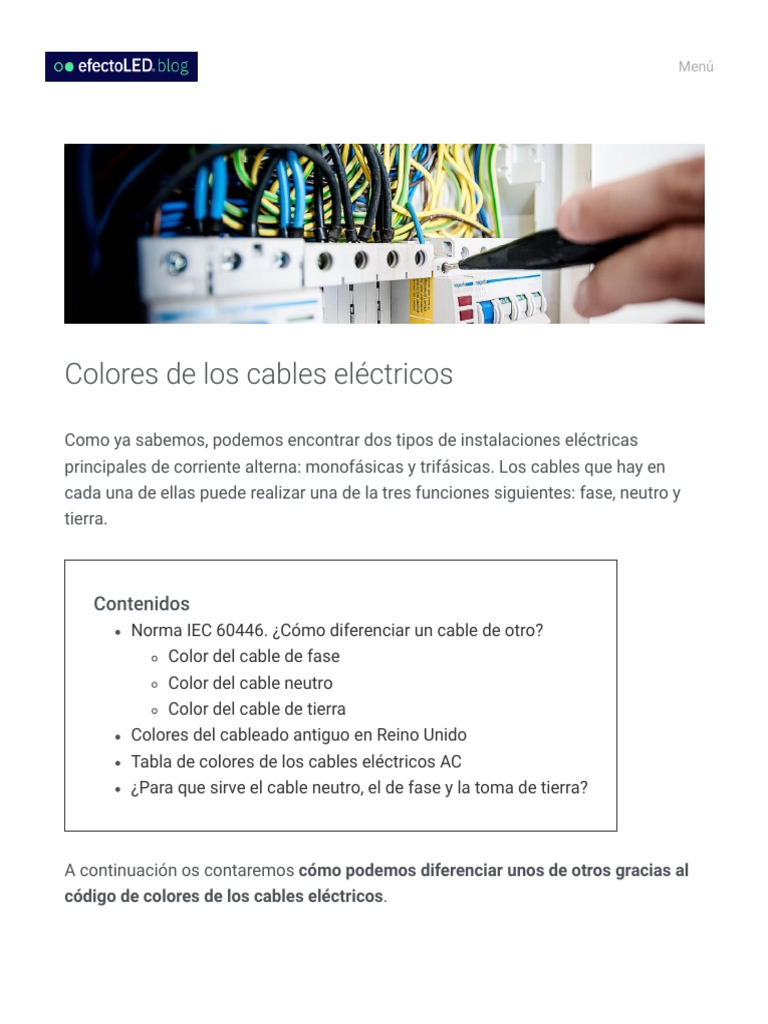

Colores de los cables eléctricos
Como ya sabemos, podemos encontrar dos tipos de instalaciones eléctricas
principales de corriente alterna: monofásicas y trifásicas. Los cables que hay en
cada una de ellas puede realizar una de la tres funciones siguientes: fase, neutro y
tierra.
Contenidos
Norma IEC 60446. ¿Cómo diferenciar un cable de otro?
Color del cable de fase
Color del cable neutro
Color del cable de tierra
Colores del cableado antiguo en Reino Unido
Tabla de colores de los cables eléctricos AC
¿Para que sirve el cable neutro, el de fase y la toma de tierra?
A continuación os contaremos cómo podemos diferenciar unos de otros gracias al
código de colores de los cables eléctricos.

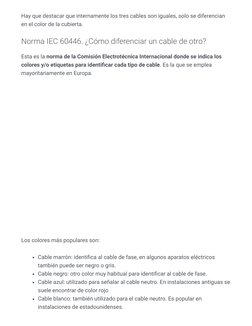

Hay que destacar que internamente los tres cables son iguales, solo se diferencian
en el color de la cubierta.
Norma IEC 60446. ¿Cómo diferenciar un cable de otro?
Esta es la norma de la Comisión Electrotécnica Internacional donde se indica los
colores y/o etiquetas para identificar cada tipo de cable. Es la que se emplea
mayoritariamente en Europa.
Los colores más populares son:
Cable marrón: identifica al cable de fase, en algunos aparatos eléctricos
también puede ser negro o gris.
Cable negro: otro color muy habitual para identificar al cable de fase.
Cable azul: utilizado para señalar al cable neutro. En instalaciones antiguas se
suele encontrar de color rojo
Cable blanco: también utilizado para el cable neutro. Es popular en
instalaciones de estadounidenses.
Cables de colores con rayas: se pueden utilizar para identificar los neutros de
cada cable de color de fase.
Cables de colores: si son lisos son cables de corriente y el más popular es el
rojo.
Cable verde y amarillo: se emplea para marcar la toma de tierra.
Como vemos se puede usar negro, marrón, rojo, naranja, amarillo, verde, azul, violeta,
gris, blanco, rosa y turquesa. El verde y el amarillo se pueden usar siempre que no
generen confusión.
También se pueden emplear combinaciones de colores, pero la combinación
verde/amarillo solo se puede utilizar para identificar la tierra.
Color del cable de fase
Antiguamente se solía utilizar el color marrón o negro para identificar el cable de
fase. En la actualidad la norma indica que, en instalaciones monofásicas, se debe
utilizar el color marrón. Este cable se etiqueta como L.
Este color también identifica la primera fase (L1) de una instalación trifásica, siendo
las siguientes de color negro (L2) y gris (L3).
No es de extrañar que en algunos casos nos encontremos también cableado de
color gris para identificar la fase en una instalación doméstica.
Color del cable neutro
El neutro, si nos atenemos a la IEC 60446 mantiene el color azul de las versiones
anteriores de la norma. Su etiqueta es N.

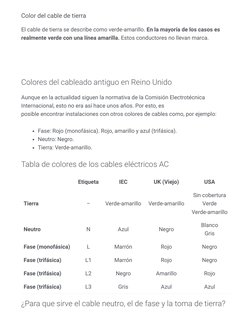

Color del cable de tierra
El cable de tierra se describe como verde-amarillo. En la mayoría de los casos es
realmente verde con una línea amarilla. Estos conductores no llevan marca.
Colores del cableado antiguo en Reino Unido
Aunque en la actualidad siguen la normativa de la Comisión Electrotécnica
Internacional, esto no era así hace unos años. Por esto, es
posible encontrar instalaciones con otros colores de cables como, por ejemplo:
Fase: Rojo (monofásica). Rojo, amarillo y azul (trifásica).
Neutro: Negro.
Tierra: Verde-amarillo.
Tabla de colores de los cables eléctricos AC
Etiqueta IEC UK (Viejo) USA
Sin cobertura
Tierra – Verde-amarillo Verde-amarillo Verde
Verde-amarillo
Blanco
Neutro N Azul Negro
Gris
Fase (monofásica) L Marrón Rojo Negro
Fase (trifásica) L1 Marrón Rojo Negro
Fase (trifásica) L2 Negro Amarillo Rojo
Fase (trifásica) L3 Gris Azul Azul

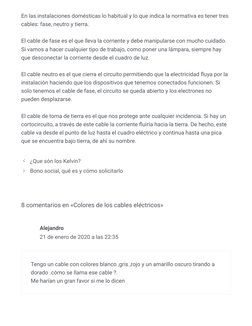

¿Para que sirve el cable neutro, el de fase y la toma de tierra?
En las instalaciones domésticas lo habitual y lo que indica la normativa es tener tres
cables: fase, neutro y tierra.
El cable de fase es el que lleva la corriente y debe manipularse con mucho cuidado.
Si vamos a hacer cualquier tipo de trabajo, como poner una lámpara, siempre hay
que desconectar la corriente desde el cuadro de luz.
El cable neutro es el que cierra el circuito permitiendo que la electricidad fluya por la
instalación haciendo que los dispositivos que tenemos conectados funcionen. Si
solo tenemos el cable de fase, el circuito se queda abierto y los electrones no
pueden desplazarse.
El cable de toma de tierra es el que nos protege ante cualquier incidencia. Si hay un
cortocircuito, a través de este cable la corriente fluiría hacia la tierra. De hecho, este
cable va desde el punto de luz hasta el cuadro eléctrico y continua hasta una pica
que se encuentra bajo tierra, de ahí su nombre.
¿Que són los Kelvin?
Bono social, qué es y cómo solicitarlo
8 comentarios en «Colores de los cables eléctricos»
Alejandro
21 de enero de 2020 a las 22:35
Tengo un cable con colores blanco ,gris ,rojo y un amarillo oscuro tirando a
dorado .cómo se llama ese cable ?.
Me harían un gran favor si me lo dicen

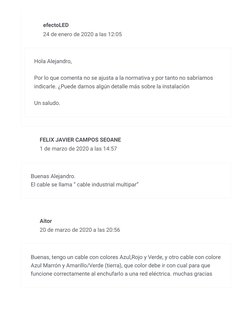

efectoLED
24 de enero de 2020 a las 12:05
Hola Alejandro,
Por lo que comenta no se ajusta a la normativa y por tanto no sabríamos
indicarle. ¿Puede darnos algún detalle más sobre la instalación
Un saludo.
FELIX JAVIER CAMPOS SEOANE
1 de marzo de 2020 a las 14:57
Buenas Alejandro.
El cable se llama ” cable industrial multipar”
Aitor
20 de marzo de 2020 a las 20:56
Buenas, tengo un cable con colores Azul,Rojo y Verde, y otro cable con colore
Azul Marrón y Amarillo/Verde (tierra), que color debe ir con cual para que
funcione correctamente al enchufarlo a una red eléctrica. muchas gracias

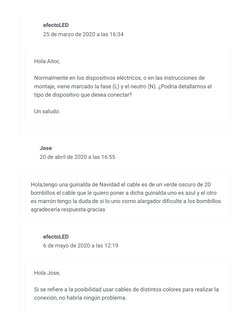

efectoLED
25 de marzo de 2020 a las 16:34
Hola Aitor,
Normalmente en los dispositivos eléctricos, o en las instrucciones de
montaje, viene marcado la fase (L) y el neutro (N). ¿Podría detallarnos el
tipo de dispositivo que desea conectar?
Un saludo.
Jose
20 de abril de 2020 a las 16:55
Hola,tengo una guinalda de Navidad el cable es de un verde oscuro de 20
bombillos el cable que le quiero poner a dicha guinalda uno es azul y el otro
es marrón tengo la duda de si lo uno como alargador dificulte a los bombillos
agradecería respuesta gracias
efectoLED
6 de mayo de 2020 a las 12:19
Hola Jose,
Si se refiere a la posibilidad usar cables de distintos colores para realizar la
conexión, no habría ningún problema.
Un saludo.

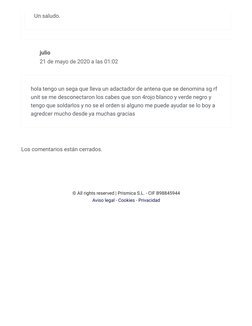

julio
