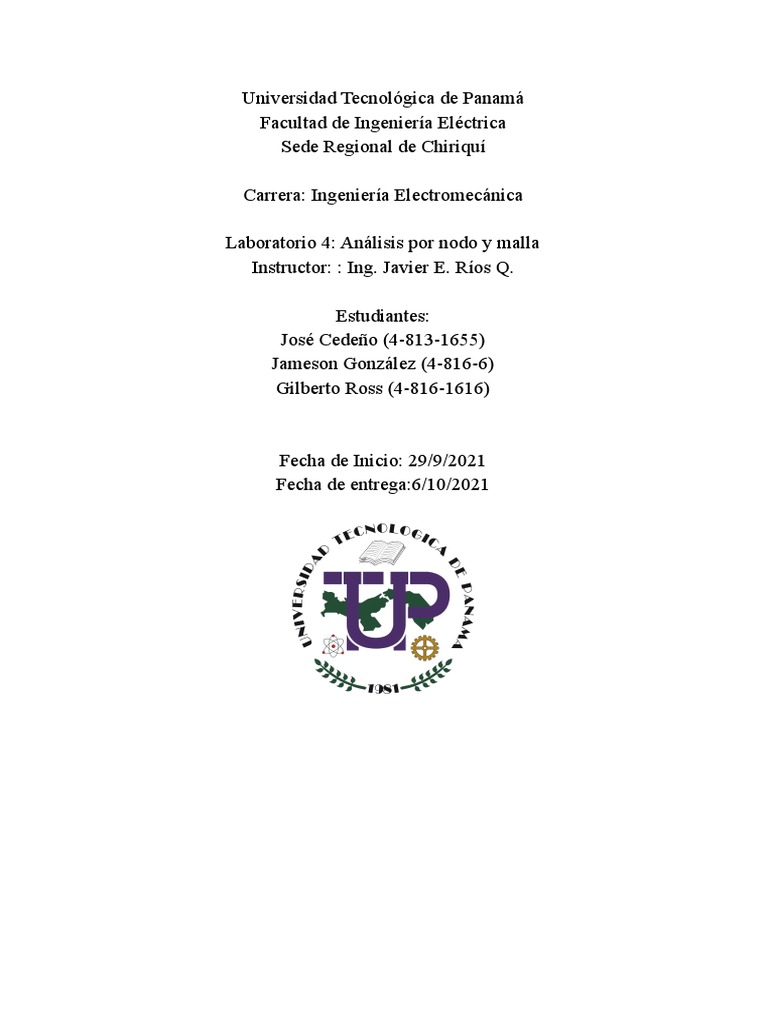

Universidad Tecnológica de Panamá

Facultad de Ingeniería Eléctrica

Sede Regional de Chiriquí

Carrera: Ingeniería Electromecánica

Laboratorio 4: Análisis por nodo y malla

Instructor: : Ing. Javier E. Ríos Q.

Estudiantes:
José Cedeño (4-813-1655)
Jameson González (4-816-6)
Gilberto Ross (4-816-1616)

Fecha de Inicio: 29/9/2021

Fecha de entrega:6/10/2021
Resumen: En esta experiencia de laboratorio se utilizó el software Multisim en donde se
construyeron 2 circuitos equivalentes, uno con fuentes de corriente en donde se midieron los
voltajes en los 2 nodos del circuito mediante los voltímetros que nos proporciona el
simulador, luego se calcularon los voltajes en los nodos utilizando el análisis de nodos y se
calculó el porcentaje de error de la medición y el cálculo de los voltajes en ambos nodos. En
el otro circuito, se transformaron las fuentes de corriente en unas de tensión para obtener un
circuito de 2 mallas en donde se midieron los voltajes en los extremos de cada resistencia
presentes en el circuito para posteriormente aplicar análisis de mallas y comprobar que en un
circuito cerrado, la sumatoria de los voltajes es igual a 0.

Introducción

El análisis de redes eléctricas por nodos es un método que utiliza la Ley de Corrientes de
Kirchhoff para obtener un conjunto de ecuaciones simultáneas que, al ser resueltas,
suministran la información concerniente a los voltajes a través de cada elemento de circuito.

Un nodo es un punto de unión de dos o más elementos de circuito. Si en un nodo se unen más
de tres elementos, tal nodo se llama Nodo Mayor o Principal. El número de ecuaciones de
nodos es igual al número de nodos mayores menos uno. Por lo tanto, cuando se seleccionan
los nodos mayores, se omite el nodo que conecta el mayor número de ramas, ya que se
considera como nodo de referencia y se le asigna un voltaje igual a cero.
Para determinar las tensiones en los nodos se debe seleccionar un nodo de referencia al cual
se le asigna una tensión de 0V , después se deben asignar las tensiones V1, V2, ..., Vn−1 a los
nodos restantes como se muestra en la figura 1. Las tensiones se asignan respecto al nodo de
referencia. Posteriormente se debe aplicar la ley de corrientes de Kirchhoff a cada uno de los
n − 1 nodos.

El análisis de redes eléctricas por mallas es un método que utiliza la Ley de Voltajes de
Kirchhoff para obtener un conjunto de ecuaciones simultáneas que permitan determinar los
valores de las corrientes que pasan por las ramas del circuito en estudio.
El método de mallas se puede usar sólo en redes planas, es decir, que sea posible dibujar el
diagrama del circuito en una superficie plana de tal forma que ninguna rama quede por
debajo o por encima de ninguna otra. Se define una malla como un lazo, o trayectoria
cerrada, que no contiene ningún otro lazo dentro de él, y una corriente de malla como aquélla
que circula sólo alrededor del perímetro de una malla.
Para determinar las corrientes de lazo se deben asignar la misma cantidad de corrientes por
cantidad de mallas tenga el circuito como se muestra en la figura 2. Se aplica la ley de
tensiones de Kirchhoff usando la ley de Ohm

Figura 2, Método de Mallas

Objetivos:

❖ Hacer uso del concepto de transformación de fuentes para analizar circuitos.

❖ Verificar la técnica de análisis por nodos.
❖ Verificar la técnica de análisis por mallas.

Marco teórico:
La primera ley de Kirchhoff (LCK) se basa en el principio de la conservación de la carga. Por
definición, un nodo es un punto de una red eléctrica en el cual convergen tres o más
conductores. La segunda ley de Kirchhoff (LVK) se basa en la conservación de un campo
potencial de energía Dado una diferencia de potencial, una carga que ha completado un lazo
cerrado no gana o pierde energía al regresar al potencial inicial.
● Análisis por Mallas: Es una técnica usada para determinar la tensión o la corriente de
cualquier elemento del circuito. Esta técnica está basada en la ley de tensiones de
Kirchhoff. Esta técnica crea un sistema de ecuaciones para resolver el circuito,
minimizando en algunos casos el proceso para hallar una tensión o una corriente de un
circuito.
● Análisis por Nodos: Se escribe una ecuación para cada nodo, con condición que la
suma de esas corrientes sea igual a cero en cualquier instante, por lo que una carga
nunca puede acumularse en un nodo. Estas corrientes se escriben en términos de las
tensiones de cada nodo del circuito.

Materiales:
Se utilizó el software Multisim para desarrollar esta experiencia de laboratorio.

● 5 resistores con valores: 1kΩ, 1kΩ, 2.2kΩ, 3.5kΩ, 4kΩ.

● 2 fuentes de corriente independientes de 2 mA y 5mA.
● voltímetros.
● Fuentes de voltaje (desconocidas).
Procedimientos:

Observe el siguiente circuito:

● El circuito presentado ya tiene indicado en él un punto de referencia. Se desea obtener

experimentalmente el voltaje de los dos nodos que tiene este circuito.
● Utilizando los valores nominales de las resistencias que ha usado a lo largo del curso,
escriba las expresiones de los nodos del circuito expuesto.
● Resuelva el sistema de ecuaciones para obtener los voltajes de nodo.
● Efectúe las transformaciones de fuentes necesarias para construir en la plantilla el
circuito de la ilustración. Dibuje el circuito que construirá experimentalmente.
● Haciendo uso de un voltímetro, obtenga los voltajes de nodo de manera experimental.

Circuito

Fig.3 circuito de 4 mallas con fuentes de corrientes.

 ● El circuito presentado ya tiene indicado en él un punto de referencia. Se desea obtener
de forma experimental y teórica el voltaje de los dos nodos que tiene este circuito.

Cálculo de los voltajes

Aplicando análisis de nodos.

Nodo 1

Nodo 2
Resultados

Fig.4 medición de los voltajes en los nodos del circuito de fuentes de corrientes.

Cálculos de % Error
Tabla de resultados

Voltaje de Valor Valor %Error

nodo teórico medido

V1 2.768 V 2.778 V 0.36

V2 886 mV 887.752 mV 0.12

Vemos que el porcentaje de error es muy pequeño, y se debe al redondeo de los valores al
momento de obtener los voltajes en los nodos 1 y 2.

● transformar el circuito de fuentes de corriente a fuentes de voltaje y aplicar el análisis

de malla.

Procedimiento para transformar las fuentes de corriente a fuentes de voltaje.

Fig.5 circuito transformado

 La corriente B al estar en dirección hacia abajo, su polaridad será menos más.

Fig.6 medición de los voltajes en el circuito

Utilizando el análisis de mallas.

Malla 1

Malla 2

Malla externa
Conclusión

Después de haber culminado todos los cálculos podemos asegurar la veracidad de la ley de
corrientes de Kirchoff que nos dice que la sumatoria de las corrientes que entran a un nodo es
igual a la sumatoria de corrientes que salen de este, este principio nos ayudó a obtener los
voltajes V1 y V2, y se cumple el principio de conservación de la carga eléctrica.
De igual forma comprobamos la ley de tensiones de Kirchoff en donde en un circuito cerrado,
la sumatoria de los voltajes debe ser igual a 0, esto lo vemos al sumar los voltajes en cada
malla del circuito. Lo que podemos concluir en esta parte es que el voltaje que se suministra
en un circuito cerrado, se repartirá proporcionalmente en cada resistor dependiendo el valor
de su resistencia, y de esta forma se cumple la ley de conservación de la energía, ya que el
voltaje no es más que la diferencia de potencial en 2 puntos, y el potencial eléctrico es la
cantidad de energía por cada carga (J/C).
La corriente a través de las resistencias en serie es la misma corriente en todas las resistencias
y el voltaje es diferente cuando son resistencias en serie.
