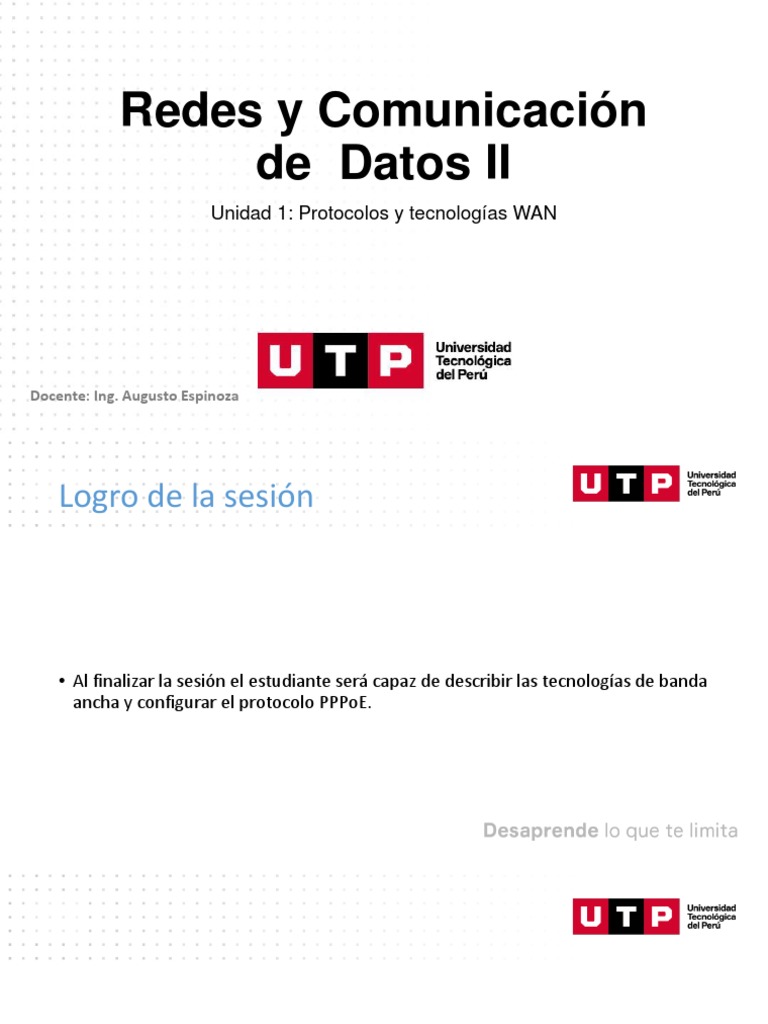

Redes y Comunicación

de Datos II
Unidad 1: Protocolos y tecnologías WAN

Docente: Ing. Augusto Espinoza

Logro de la sesión

• Al finalizar la sesión el estudiante será capaz de describir las tecnologías de banda

ancha y configurar el protocolo PPPoE.

Datos/Observaciones
Conexiones de acceso remoto

Datos/Observaciones
Conexiones de banda ancha
¿Qué es un sistema de cable?
• El sistema de cable utiliza un cable
coaxial que transporta las señales de
radiofrecuencia (RF) a través de la red.
• El sistema de cable proporciona de
acceso a Internet de alta velocidad,
televisión por cable digital y servicio
de teléfono residencial.
• Utilice las redes de fibra coaxial
híbrida (HFC) de híbrido fibra-coaxial
para habilitar la transmisión de datos
de alta velocidad.

Datos/Observaciones
Conexiones de banda ancha
Componentes del sistema de cable
• Se requieren dos tipos de equipos para enviar señales corriente arriba y abajo
en un sistema de cable:
• El sistema de terminación de cable módem (CMTS) en la cabecera del operador
de cable. La cabecera es un router con las bases de datos para proporcionar
servicios de Internet a los suscriptores del servicio de cable.
• Un cable módem (CM) en el extremo del suscriptor.

Datos/Observaciones
Conexiones de banda ancha
¿Qué es DSL?
• Una línea de suscripción digital (DSL)
sirve para proporcionar conexiones de
alta velocidad por los cables de cobre
instalados.
• Una DSL asimétrica (ADSL) proporciona
al usuario un ancho de banda
descendente superior al ancho de banda
de carga.
• Una DSL simétrica (SDSL) proporciona la
En la ilustración, se muestra una representación de la
misma capacidad en ambas direcciones.
asignación de espacio de ancho de banda en un cable de • Para lograr un servicio de ADSL
cobre para ADSL. El área denominada POTS (sistema satisfactorio, la longitud del bucle local
telefónico antiguo) identifica la banda de frecuencia que debe ser inferior a 3,39 millas (5,46 km).
utiliza el servicio telefónico de voz. El área denominada ADSL
representa el espacio de frecuencia que utilizan las señales
DSL ascendentes y descendentes.
Datos/Observaciones
Conexiones de banda ancha

Conexiones DSL
• La conexión DSL se establece entre el equipo de las
instalaciones del cliente (CPE) y el dispositivo
multiplexor de acceso DSL (DSLAM) ubicado en la
oficina central (CO).
• A continuación, se incluyen los componentes clave
en la conexión DSL:
• Transceptor: por lo general, un módem en un
router que conecta la computadora del
trabajador remoto con la DSL.
• DSLAM: ubicado en la CO de la portadora,
combina las conexiones DSL individuales de
los usuarios en un enlace de gran capacidad a
un ISP.
• La ventaja que tiene la DSL en comparación con la
tecnología de cable es que la DSL no es un medio
compartido. Cada usuario tiene su propia conexión
directa al DSLAM.

Datos/Observaciones
Conexiones de banda ancha
Conexión inalámbrica
• Tres tecnologías inalámbricas de banda ancha
principales:
• Wi-Fi municipal: la mayoría de las redes
inalámbricas municipales utilizan una malla de
puntos de acceso interconectados, como se
muestra en la figura.
• Datos móviles: los teléfonos móviles utilizan ondas
de radio para comunicarse a través de torres de
celdas cercanas. Las velocidades celulares continúan
aumentando. La categoría 10 de LTE admite
descargas de hasta 450 Mb/s y cargas de 100 Mb/s.
• Internet satelital: se utiliza en ubicaciones donde el
acceso a Internet por tierra no está disponible. El
requisito principal para la instalación es que la
antena tenga una vista despejada hacia el ecuador.
Nota: WiMAX ha sido reemplazado en gran medida por
LTE para el acceso móvil y por cable o DSL para el acceso
fijo.

Datos/Observaciones
Selección de conexiones de banda ancha
Comparación de soluciones de banda
ancha
• Factores que deben tenerse en cuenta a la hora de
seleccionar una solución de banda ancha:
• Cable: el ancho de banda se comparte
con muchos usuarios; las velocidades de
datos son lentas durante las horas de uso
intensivo.
• DSL: el ancho de banda es limitado y se
ve afectado por la distancia
• Fibra hasta el hogar: requiere la
instalación de la fibra directamente en el
hogar.
• Datos móviles: la cobertura a menudo
representa un problema.
• Malla Wi-Fi: la mayoría de las
municipalidades no cuentan con una red
de malla implementada.
• Satélite: es costoso, tiene una capacidad
limitada por suscriptor.

Datos/Observaciones
PPPoE

Datos/Observaciones
Descripción general de PPPoE
Motivación para el uso de PPPoE
Tramas PPP a través de una conexión Ethernet • PPP se puede utilizar en todos los enlaces
seriales, incluidos aquellos enlaces creados
con módems de Internet por acceso
telefónico analógicos e ISDN.
• Los ISP suelen usar PPP como protocolo de
enlace de datos a través de las conexiones
de banda ancha.
• Los ISP pueden utilizar PPP para asignar una
dirección IPv4 pública a cada cliente.
• PPP admite la autenticación CHAP.
• Los enlaces Ethernet no admiten PPP de
manera nativa.
• PPP por Ethernet (PPPoE) ofrece una solución
a este problema.

Datos/Observaciones
Descripción general de PPPoE
Conceptos de PPPoE
• PPPoE crea un túnel PPP a
través de una conexión
Ethernet.
• Esto permite que las tramas
PPP se envíen a través de un
cable Ethernet hasta el ISP
desde el router del cliente.

Datos/Observaciones
Implementación de PPPoE
Configuración de PPPoE
• Para crear un túnel PPP, se configura una interfaz
de marcador.
• Utilice el comando interface dialer number.
• A continuación, se configura PPP con CHAP. Utilice
ppp chap hostname name y ppp chap password
password.
• La interfaz Ethernet física conectada al módem DSL
se habilita con el comando de configuración de
interfaz pppoe enable.
• La interfaz de marcador se vincula a la interfaz
Ethernet con los comandos de de configuración de
interfaz dialer pool ypppoe-client.
• El valor de MTU se debe establecer en 1492 para
admitir los encabezados PPPoE.

Datos/Observaciones
Implementación de PPPoE
Verificación de PPPoE
• Verifique PPPoE con los siguientes comandos:
• show ip interface brief: verifica la
dirección IPv4 asignada
automáticamente.
• show interface dialer: verifica la
encapsulación de PPP y el valor de .
• show ip route
• show pppoe session: muestra
información sobre las sesiones de
PPPoE actualmente activas.

Datos/Observaciones
Implementación de PPPoE
Solución de problemas de PPPoE
• Las siguientes son posibles
causas de problemas con PPPoE:
• Falla en el proceso de
negociación de PPP
• Falla en el proceso de
autenticación de PPP
• Falla en el ajuste del tamaño
máximo del segmento de TCP

Datos/Observaciones
Implementación de PPPoE
Negociación de PPPoE
• Utilice el comando debug ppp negotiation
para verificar la negociación de PPP.
• Cuatro puntos posibles de falla en la
negociación de PPP:
• Sin respuesta del dispositivo remoto.
• Protocolo de control de enlaces (LCP)
no abierto.
• Falla de autenticación.
• Falla del protocolo de control
de IP (IPCP).

Datos/Observaciones
Implementación de PPPoE

Autenticación PPPoE
• Utilice el comando debug ppp
negotiation para verificar que el
nombre de usuario y la
contraseña de CHAP sean
correctos.

Datos/Observaciones
Implementación de PPPoE

Tamaño de MTU de PPPoE

• PPPoE admite un MTU de solo 1492
bytes para adaptarse al encabezado
PPPoE adicional de 8 bytes.
• Utilice el comando show running-config
para verificar el valor de MTU de PPPoE.
• El comando de interfaz ip tcp adjust-mss
max-segment-size evita que se
descarten las sesiones de TCP ajustando
el valor de MSS durante el protocolo TCP
de enlace de tres vías.

Datos/Observaciones
Implementación de PPPoE
Práctica de laboratorio: configuración de un router como cliente
PPPoE para conectividad DSL

Datos/Observaciones
¿Preguntas?
