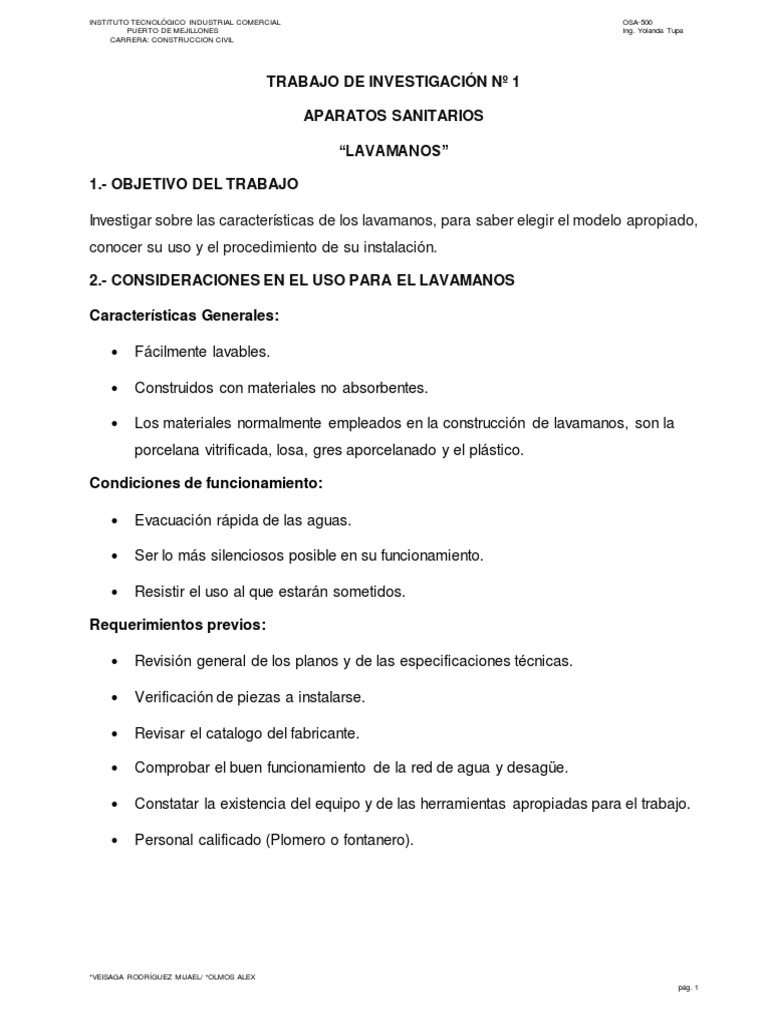

INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500

PUERTO DE MEJILLONES Ing. Yolanda Tupa

CARRERA: CONSTRUCCION CIVIL

TRABAJO DE INVESTIGACIÓN Nº 1

APARATOS SANITARIOS

“LAVAMANOS”

1.- OBJETIVO DEL TRABAJO

Investigar sobre las características de los lavamanos, para saber elegir el modelo apropiado,
conocer su uso y el procedimiento de su instalación.

2.- CONSIDERACIONES EN EL USO PARA EL LAVAMANOS

Características Generales:

 Fácilmente lavables.

 Construidos con materiales no absorbentes.

 Los materiales normalmente empleados en la construcción de lavamanos, son la

porcelana vitrificada, losa, gres aporcelanado y el plástico.

Condiciones de funcionamiento:

 Evacuación rápida de las aguas.

 Ser lo más silenciosos posible en su funcionamiento.

 Resistir el uso al que estarán sometidos.

Requerimientos previos:

 Revisión general de los planos y de las especificaciones técnicas.

 Verificación de piezas a instalarse.

 Revisar el catalogo del fabricante.

 Comprobar el buen funcionamiento de la red de agua y desagüe.

 Constatar la existencia del equipo y de las herramientas apropiadas para el trabajo.

 Personal calificado (Plomero o fontanero).

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 1
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

Número de aparatos sanitarios (Tipos de edificios o viviendas): específicamente del

“lavamanos o lavatorios”

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 2
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

3.- DESCRIPCIÓN DEL LAVAMANOS (Definición y/o concepto)

El Lavamanos es un artefacto sanitario, considerado como una pieza fundamental en todo

cuarto de baño que facilita las tareas de aseo personal cotidianas como lavarse las manos,
la cara y los dientes.

4.- ESQUEMA DE ACCESORIOS DEL LAVAMANOS

Partes del lavamanos:

 Grifería

 Lavamanos

 Desagüe

 Tapón

 Rebosadero

 Tuberías

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 3
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

Esquema lavamanos

5.-CLASIFICACION DE LAVAMANOS

Según su función el lavamanos se clasifica en el grupo de aparatos de: Higiene.

Según su configuración (forma):

a) Lavamanos colgados

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 4
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

Son los lavabos más baratos y comunes. Suelen ser de dimensiones reducidas, no
superando los 45 cm. Estos lavabos se colocan apoyados en la pared mediante escuadras
y su principal desventaja es que las instalaciones quedan vistas, sin embargo, se pueden
colocar muebles auxiliares bastante baratos para mejorar la estética del conjunto.

b) Lavamanos de pie o pedestal

Son los segundos más económicos y fáciles de instalar, constan de dos piezas: el lavabo y
el pie.

Una de las grandes ventajas es que se pueden dejar vistos o taparlos con muebles exentos
que son bastante económicos. Su precio puede rondar los 60€, sin contar con la grifería.

c) Lavamanos encastrables

Son lavabos que quedan empotrados en las encimeras, dejando visto sólo el borde. Son
más caros que los lavabos de pie y condicionan el hueco que se debe hacer en la encimera.
De hecho, el lavabo encastrable no puede instalarse sin la encimera de base, así que no
olvides sumar el coste de la encimera al precio final.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 5
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

d) Lavamanos encastrados bajo encimera

Son lavabos que se empotran de tal manera que quedan perfectamente integrados dentro
de las encimeras. Son más difíciles de instalar que los anteriores y hay que prestar especial
atención en las juntas para evitar filtraciones y humedades.

e) Lavamanos sobre encimera

Son lavabos que se apoyan directamente sobre la encimera, por lo que deben cuidar más
sus terminaciones, a cambio nos evitan el problema de las juntas.

Son una opción muy interesante ya que no son difíciles de instalar y su precio no es elevado.

Por último, comentar que actualmente se están fabricando lavamanos compactos que
forman un todo con la propia encimera, estos lavabos son de materiales sintéticos de
resinas. Este tipo de lavabos pueden tener precios muy elevados ya que se trata de un
diseño peculiar y muchas veces personalizado a las propias dimensiones del baño.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 6
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

Según el uso:

✓ Uso público

Para uso público deben ser lo suficientemente resistente, fácil de limpiar y con el servicio de
agua necesario. Por lo tanto no deben contar con ningún tipo de pedestal, pie o faldón.

✓ Uso doméstico

Para uso doméstico en su mayoría son de pedestales. Sin embargo cualquiera que fuere el
modelo a usar, la grifería debe optimizar el uso de agua.

Según su modificación de su estructura o el uso al que van destinadas:

 Lavamanos para muebles

Son todos aquellos que tienen una encimera incluida. Se consideran pertenecientes a esta
modalidad los lavabos encastrados (el lavabo queda por debajo de la encimera y es ésta la
que coge todo el protagonismo); los de lavabos sobre encimera (aquellos en los que el
lavabo queda sobre la encimera).

Es decir, se sobrepone y permite una mayor libertad decorativa y estética;

los integrales (son aquellos modelos en los que tanto el lavabo como la encimera forman
parte de la misma pieza).

 Lavamanos sin mueble

Para este tipo de lavabos hay dos tipos claramente diferenciados.

Primero el lavamanos de pedestal, que es el típico lavabo utilizado durante años en los
hogares españoles (un pedestal que lo apoya, sin mueble de baño que lo complemente ni
encimera). Son ideales para un estilo retro, ya que fueron muy populares en los años 70. A
pesar de todo, en la actualidad casi no se utilizan.

El otro tipo de lavamanos sin mueble es el suspendido (se caracterizan por no tener apoyos
ni encimeras y están sujetos directamente en la pared.

Según sistema de grifería:

Pueden ser monomandos y termostáticos.

Según al consumo de gastos o caudal utilizado (convencional y de bajo consumo)

• Convencional: 0,30 L/s

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 7
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

• Bajo consumo: 0,05 L/s

6. UBICACIÓN GENERAL EN LA OBRA Para su colocación, se necesita de:

a) Medidas de ubicación en el suministro y descarga

Es importante medir de forma correcta las dimensiones de la pieza del lavamanos así como
la zona donde irá ubicado el grifo y la distancia a la pared. Tamaños de grifos grandes o
mandos o reguladores muy separados, no son apropiados para lavabos destinados a aseos
pequeños o lavabos de cortas dimensiones.

b) Aditamentos para la instalación:

 Soportes
 Tornillos
 Grifo
 Empaque de plástico
 Manguera flexible en “Y”
 Sifón PVC
 Cespol de PVC

c) Herramientas a utilizar

 Destornillador.

 Herramientas para parchar paredes.

 Llave inglesa ajustable.

 Nivel pequeño.

 Pinzas para bomba de agua.

 Sierra metálica o PVC.

 Taladro

d) Procedimiento en la instalación

1) Consigue las herramientas necesarias para el trabajo. Puedes instalar un nuevo

lavabo con herramientas básicas y componentes nuevos que se ajusten a las válvulas ya
instaladas en las tuberías. Asegúrate de tener lo siguiente:

 Calafateo de silicona

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 8
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

 Una llave de plomero, ya sea una llave de tubo o un alicate de junta deslizante

 Una llave para fregaderos

 Un conjunto de enchufes de plomería (fontanería)

2) Cierra las válvulas de suministro de agua. Es crucial que cortes el suministro de agua
al lavabo, el cual se encuentra del lavabo, antes de sacarlo. Si las válvulas no están debajo
del lavabo, entonces tendrás que cortar el suministro principal de agua, el cual se encuentra
normalmente en un nivel inferior o en el sótano, cerca del medidor de agua.

Para ponerlo a prueba, abre el agua caliente y la fría en el lavabo y asegúrate de que no
salga agua antes de proceder.

3) Saca el lavabo antiguo de ser necesario. Si vas a reemplazar un lavabo, obviamente

tendrás que sacar el lavabo que esté en el lugar antes de instalar el nuevo. Usa un alicate
de presión o una llave ajustable para desconectar el suministro y las tuberías de desagüe
del grifo. Una pequeña cantidad de agua puede gotear cuando hagas esto, lo cual es normal.
Simplemente usa una cubeta o una toalla para encargarte del agua que gotee.

 Ubica la tuerca grande que conecta al lavabo con el desagüe y desconéctala. Esta
tuerca de metal o de plástico se encontrará o en la pared o en el suelo. Usa las manos
o el alicate de presión para desenroscarla.

 Saca el lavabo actual al deslizar el borde de una espátula alrededor del perímetro del
lavabo de baño, lo cual afloja el calafateo que lo conecta. Sácalo cuando esté suelto.

4) Pon el lavabo en su lugar y calafatéalo. Esparce una línea fina de silicona alrededor
del borde inferior del lavabo y ponlo en el agujero. Limpia cualquier exceso de silicona o
suaviza una línea. Es posible que debas calafatear en un número de lugares diferentes.
Esto depende del diseño del lavabo y de la abertura, donde se conecta con las líneas de
desagüe.

 Para los lavabos “Undermount”, esparce una línea de silicona debajo del lavabo, haz
que alguien sostenga el lavabo en su lugar e instala los tornillos de conexión incluidos
con el lavabo.

 Es posible que tengas que taladrar previamente agujeros con una punta de carburo
de diamante si instalas un lavabo en un mostrador de granito o de piedra.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 9
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

5) Asegura el lavabo con tornillos. Los tornillos de conexión se incluyen a menudo con
los lavabos nuevos para ayudar a fijar las unidades en su lugar, a lo que se suma el
calafateo. Su diseño varía y dependerá del tipo de lavabo y su diseño, pero normalmente
actúan como una palanca para conservar el lavabo en su lugar. Sigue las instrucciones
incluidas con el nuevo lavabo y haz caso a las pautas del fabricante.

6) Instala el grifo. Los grifos nuevos normalmente se atornillan en sentido horario durante
su ensamblaje. Algunos grifos tendrán una junta de goma alrededor de la base y se
atornillarán fácilmente, mientras que con otros se recomienda usar un sellador de silicona
para asegurar el lavabo o el mostrador. Puedes fijar el lavabo al alcanzar la parte inferior y
usar las tuercas de bloqueo que el juego de instalación incluye.

Algunas veces puede ser más fácil instalar el grifo antes que el lavabo. Esto depende del
diseño del mostrador y los accesorios. Usa la plantilla para medir antes de instalar para
asegurarte de que el espacio para el grifo coincida con la ubicación del lavabo.

7) Instala el juego de la pieza de cola y el desagüe. Deja caer la pieza de cola a través
del lavabo y atornilla la tuerca de la pieza de cola por debajo. Algunos lavabos vienen con
juntas que van entre el lavabo y la pieza de cola. Si no es así, usa calafateo de plomero que
no se endurezca o silicona para hacer el sellado. Instala la junta, la junta de cartón incluida
y la tuerca de bloqueo para asegurar la pieza de cola.

8) Conecta las tuberías de suministro de agua. Las tuberías de suministro de agua deben
atornillarse en el lugar con las juntas correspondientes en el nuevo grifo. El tamaño
específico de los conectores debe incluirse en las instrucciones del grifo específico que
instales.

 Querrás obtener tuberías que tengan los extremos apropiados para el extremo de la
válvula y el extremo del grifo. Las tuberías también deben ser lo suficientemente
largas para que no tengas que poner esfuerzo en las juntas. Es mejor tener tuberías
extra largas y hacer que den vueltas. Nada de curvas estrechas o retorceduras.
Ajústalas a mano y alrededor de 1/4 para dar media vuelta con una llave.

 Generalmente, la pieza de conexión “femenina” tendrá juntas de goma en ambos

extremos, por lo que no necesitas cinta de teflón.

9) Conecta el “pop-up”. El “pop-up” es el dispositivo que te permite abrir y cerrar el

desagüe del lavabo y normalmente está hecho de una varilla metálica simple con una bola

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 10
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

adjunta. Una vez que el goteo en el lavabo desde arriba se haya detenido, desliza el extremo
corto de la varilla en la abertura de la pieza de cola y asegúrate de que la abertura para la
pelota mire hacia la palanca para el “pop-up”. Instala como lo indiquen las instrucciones.

A veces necesitarás juntas y a veces no. Desliza la tuerca para poner la bola en la pieza de
cola. Ajusta para que no haya contoneos, pero no tanto para que no sea difícil levantar y
bajar. Adjunta un tornillo mariposa a la varilla de la palanca del “pop-up” mientras deslizas
la varilla de la bola para que se puedan adjuntar y puedas atornillarlas juntas.

10) Sella las conexiones con calafateo de silicona. Acaba con silicona alrededor de la
parte superior del lavabo, donde sea que la jofaina del lavabo se encuentre con la pared y
llena los huecos con una línea fina de calafateo. Deja que el calafateo se seque por
alrededor de 24 horas antes de abrir el agua y revisa en busca de fugas en tu trabajo.

11) Abre el agua y revisa en busca de fugas. No hay manera de saber si algo se filtrará
hasta abrir el agua. Si hay fugas pequeñas que las conexiones de goma originaron, trata de
ajustar más. El exceso de ajuste y tensión originado por las juntas de conexión hará que el
mismo desagüe a veces sufra fugas. Si el desagüe se filtra, ajusta con la mano como
máximo. Intenta con una junta nueva mejor. También es una buena idea revisar la junta que
está debajo de la pieza de cola. Trata de ajustar más la tuerca o intenta con una junta o
silicona nuevas.

Instalación sugestiva

Para la colocación del lavamanos, se necesita de:

 Pisos terminados.

 Cerámicos colocados.

 Paredes pintadas.

 Muebles instalados

La instalación de las tuberías de alimentación y evacuación, se realiza antes del acabado

de la obra fina.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 11
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

7. VENTAJAS Y DESVENTAJAS

a) Lavabo de encimera

Como su nombre indica, este lavabo está destinado a colocarse encima del mostrador. La
mayoría de los baños en teatros y hoteles solo tienen lavabos sobre encimera. Las cuencas
bajo este tipo también se conocen como sumideros de vasos.

Ventajas: Estas cuencas están completamente expuestas sobre el mostrador, a diferencia

de los fregaderos y otros lavabos. Por lo tanto, son capaces de crear una declaración fuerte
en su baño y captar la atención. Además, estas cuencas son bastante profundas y, por lo
tanto, pueden contener mucha agua.

Desventajas: Dado que la cuenca se encuentra completamente por encima del mostrador,
se debe tener mucho cuidado al finalizar la altura del mostrador para asegurarse de que la
cuenca esté en el altura deseada y no por encima o por debajo de ella.

b) Lavabo de montaje superior

Este fregadero también está destinado a colocarse en la parte superior del mostrador. Sin
embargo, solo el borde del fregadero se encuentra sobre el mostrador, mientras que el
descanso se encuentra debajo. El borde puede ser delgado o un poco más grueso según
su elección.

Ventajas: Las cuencas bajo esta categoría pueden ir bien con la encimera de casi cualquier
material, incluida la madera y el laminado. Esto se debe simplemente a que todo el corte se
cubre con el fregadero y, por lo tanto, las posibilidades de que el agua dañe el mostrador se
vuelven nulas.

Desventajas: Con un fregadero de este tipo, no es posible limpiar el agua del mostrador
directamente al fregadero.

c) Lavabo debajo del soporte

Los lavabos de este tipo se encuentran completamente debajo del mostrador, incluido el
borde.
Ventajas: El derrame de agua en el mostrador se puede limpiar directamente en el lavabo.
Desventajas: Estas cuencas suelen ser muy costosas y su montaje solo es posible con
una superficie sólida como la piedra.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 12
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

d) Lavabo montado en la pared

Los sumideros montados en la pared no necesitan ningún mostrador sobre el que

descansar. Se pueden fijar directamente en la pared y dar una sensación minimalista a una
habitación.
Ventajas: Dado que este lavabo no necesita ningún mostrador, puede ahorrarle mucho
espacio en el piso, haciendo que su baño se vea más grande.
Desventajas: En ausencia de mostrador, no habrá espacio de almacenamiento a menos
que instale algunos gabinetes.

e) Lavabo de lavamanos
Estos lavabos delgados, aerodinámicos y elegantes a menudo se ven en los baños de
hoteles y restaurantes.
Ventajas: Estas cuencas son muy apropiadas para cuartos de baño o baños con espacio
limitado, ya que ocupan muy poco espacio.
Desventajas: El inconveniente de este tipo de cuenca es que es adecuado solo para
salas de polvo. Es muy poco profundo y, por lo tanto, no puede retener agua.

f) Cuenca de pedestal
Las cuencas montadas en la pared con su propio pedestal se denominan cuencas de
pedestal. También se conocen como cuencos independientes, ya que no necesitan ser
montados sobre una pared o mostrador.
Ventajas: Los lavabos independientes ocultan cualquier tubería y también se ven muy
estéticamente atractivos.
Desventajas: Estos lavabos suelen ser costosos en comparación con otros lavabos.
Además, limpiar alrededor de un lavabo de pedestal puede ser bastante complicado
debido a la brecha entre el pedestal y la pared.

g) Semi empotrado
Si su baño tiene espacio limitado pero aún desea tener algo de espacio de
almacenamiento, puede optar por el lavabo semi empotrado.
Ventajas: Se coloca un recipiente de este tipo en la parte frontal del mostrador, lo que le
permite tener gabinetes mucho menos profundos. Esto liberará el espacio del piso y le
proporcionará suficiente espacio de almacenamiento para guardar sus cosméticos y otros
elementos esenciales del baño.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 13
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

Desventajas: Dado que no hay mostrador alrededor de la parte frontal del lavabo, las
posibilidades de salpicaduras de agua en el piso son muy altas.

Cada lavabo tiene su propio conjunto de beneficios y desventajas. Dependiendo del espacio
disponible en su habitación y su estilo, puede elegir un lavabo después de evaluar sus
ventajas y desventajas.

8. NOVEDADES

Siempre hay lugar para la innovación y la adaptación a las diferentes necesidades; una de
las más latentes, el uso sostenible del recurso.

El ahorro de agua está instaurado en las rutinas en torno al baño, y por ello, una de las
piezas más demandadas para lavabos de uso público, son los conocidos aireadores. Otras
alternativas para este ahorro son la maneta de doble posición o incluir un tope de apertura.
Estas piezas aportan también un uso seguro para niños.

En un mismo nivel se pueden incluir el bloqueo de temperatura de las opciones

termostáticas anteriormente citadas, e interesantes alternativas de ahorro de energía en el
encendido de la caldera.

Grifería electrónica

Otros factores tocantes a la seguridad son la inclusión de sensores de activación o también

el encendido mediante pedal en lugar de mandos, una solución muy creativa en situaciones
de pandemias víricas como la que estamos viviendo. El empleo de temporizadores para la
salida de agua o de sensores táctiles son también opciones seguras y orientadas al correcto
uso de la instalación.

9.- COSTOS Y MARCAS

Marcas:

Tecnobath

Kraus

Duravit

InArt Lavabo

Esatto

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 14
INSTITUTO TECNOLÓGICO INDUSTRIAL COMERCIAL OSA-500
PUERTO DE MEJILLONES Ing. Yolanda Tupa
CARRERA: CONSTRUCCION CIVIL

10.- RECOMENDACIONES y CONCLUSIONES GENERALES

 No ajustes en exceso las válvulas de suministro de agua: si lo haces, puedes dañar
las perillas o romperlas.
 Revisa el nuevo lavabo regularmente en busca de fugas. Si encuentras alguna, revisa
las áreas que hayas ajustado durante la instalación para asegurarte de que no estén
sueltas.
 Es posible que debas ajustar el sellado dentro de las primeras pocas semanas de
uso. Este es un suceso normal.
 No unas las roscas de compresión con cinta de teflón. No uses cinta de teflón si hay
goma en las tuberías.

*VEISAGA RODRÍGUEZ MIJAEL/ *OLMOS ALEX

pág. 15
