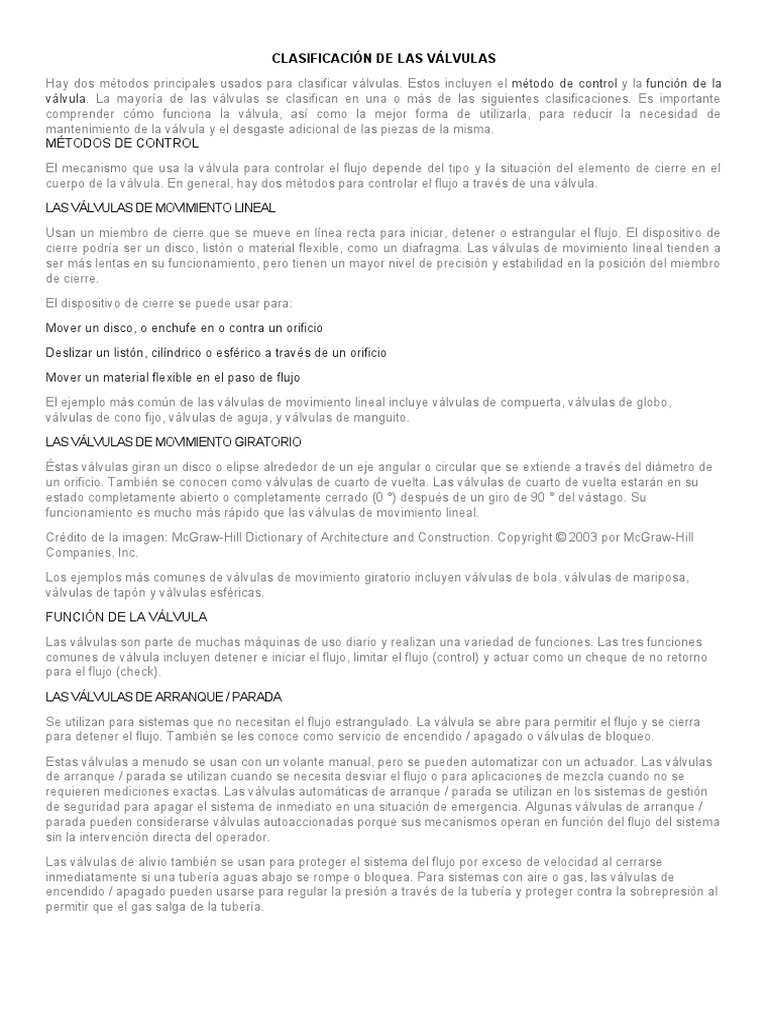

CLASIFICACIÓN DE LAS VÁLVULAS

Hay dos métodos principales usados para clasificar válvulas. Estos incluyen el método de control y la función de la
válvula. La mayoría de las válvulas se clasifican en una o más de las siguientes clasificaciones. Es importante
comprender cómo funciona la válvula, así como la mejor forma de utilizarla, para reducir la necesidad de
mantenimiento de la válvula y el desgaste adicional de las piezas de la misma.
MÉTODOS DE CONTROL

El mecanismo que usa la válvula para controlar el flujo depende del tipo y la situación del elemento de cierre en el
cuerpo de la válvula. En general, hay dos métodos para controlar el flujo a través de una válvula.

LAS VÁLVULAS DE MOVIMIENTO LINEAL

Usan un miembro de cierre que se mueve en línea recta para iniciar, detener o estrangular el flujo. El dispositivo de
cierre podría ser un disco, listón o material flexible, como un diafragma. Las válvulas de movimiento lineal tienden a
ser más lentas en su funcionamiento, pero tienen un mayor nivel de precisión y estabilidad en la posición del miembro
de cierre.

El dispositivo de cierre se puede usar para:

Mover un disco, o enchufe en o contra un orificio

Deslizar un listón, cilíndrico o esférico a través de un orificio

Mover un material flexible en el paso de flujo

El ejemplo más común de las válvulas de movimiento lineal incluye válvulas de compuerta, válvulas de globo,
válvulas de cono fijo, válvulas de aguja, y válvulas de manguito.

LAS VÁLVULAS DE MOVIMIENTO GIRATORIO

Éstas válvulas giran un disco o elipse alrededor de un eje angular o circular que se extiende a través del diámetro de
un orificio. También se conocen como válvulas de cuarto de vuelta. Las válvulas de cuarto de vuelta estarán en su
estado completamente abierto o completamente cerrado (0 °) después de un giro de 90 ° del vástago. Su
funcionamiento es mucho más rápido que las válvulas de movimiento lineal.

Crédito de la imagen: McGraw-Hill Dictionary of Architecture and Construction. Copyright © 2003 por McGraw-Hill
Companies, Inc.

Los ejemplos más comunes de válvulas de movimiento giratorio incluyen válvulas de bola, válvulas de mariposa,
válvulas de tapón y válvulas esféricas.

FUNCIÓN DE LA VÁLVULA

Las válvulas son parte de muchas máquinas de uso diario y realizan una variedad de funciones. Las tres funciones
comunes de válvula incluyen detener e iniciar el flujo, limitar el flujo (control) y actuar como un cheque de no retorno
para el flujo (check).

LAS VÁLVULAS DE ARRANQUE / PARADA

Se utilizan para sistemas que no necesitan el flujo estrangulado. La válvula se abre para permitir el flujo y se cierra
para detener el flujo. También se les conoce como servicio de encendido / apagado o válvulas de bloqueo.

Estas válvulas a menudo se usan con un volante manual, pero se pueden automatizar con un actuador. Las válvulas
de arranque / parada se utilizan cuando se necesita desviar el flujo o para aplicaciones de mezcla cuando no se
requieren mediciones exactas. Las válvulas automáticas de arranque / parada se utilizan en los sistemas de gestión
de seguridad para apagar el sistema de inmediato en una situación de emergencia. Algunas válvulas de arranque /
parada pueden considerarse válvulas autoaccionadas porque sus mecanismos operan en función del flujo del sistema
sin la intervención directa del operador.

Las válvulas de alivio también se usan para proteger el sistema del flujo por exceso de velocidad al cerrarse
inmediatamente si una tubería aguas abajo se rompe o bloquea. Para sistemas con aire o gas, las válvulas de
encendido / apagado pueden usarse para regular la presión a través de la tubería y proteger contra la sobrepresión al
permitir que el gas salga de la tubería.
LAS VÁLVULAS REGULADORAS O DE CONTROL

Controlan la velocidad y la capacidad de flujo, temperatura o presión a través de un sistema. Las válvulas de control
se pueden mover a cualquier posición, incluso completamente abierta y completamente cerrada. Se pueden operar
con un volante manual o se pueden equipar con un actuador automático. Los sistemas de actuación proporcionan
mayor empuje y capacidad de posicionamiento. Los reguladores de presión son responsables de variar la posición de
la válvula para mantener la presión constante aguas abajo. El regulador se abre y se cierra para aumentar o disminuir
la presión en el sistema.

LAS VÁLVULAS ANTIRETORNO O DE VÁLVULAS TIPO CHECK.

El flujo en la dirección deseada abre la válvula, mientras que el flujo en la dirección opuesta fuerza a la válvula a
cerrarse. Estas válvulas son importantes para evitar el reflujo a sistemas en aplicaciones tales como la gestión de
aguas residuales y en sistemas de procesos que tienen presiones variables y deben mantenerse separadas.

TIPOS DE VÁLVULAS SEGÚN SU DISEÑO

VÁLVULAS DE PUERTA

Descripción
Válvulas de movimiento lineal utilizadas para iniciar y detener el flujo. La válvula está completamente abierta cuando
el disco se retira de la corriente de flujo. La clasificación de las válvulas de compuerta se realiza según el tipo de
disco utilizado: cuña sólida, cuña flexible, cuña dividida o disco paralelo.
Ventajas
Sin resistencia al flujo cuando está abierto
Poca caída de presión
Bueno
Poca / sin fuga
Desventajas
El flujo cambia de forma no lineal con el recorrido del tallo
Vibración / cavitación cuando parcialmente abierto
Sujeto a desgaste
El trabajo de reparación es difícil

VÁLVULAS DE GLOBO

Válvulas de movimiento lineal utilizadas para iniciar, detener y regular el flujo. El disco se mueve perpendicularmente
al asiento para abrir o cerrar el flujo, por lo que el espacio anular entre el disco y el anillo del asiento cambia
gradualmente. Hay tres diseños de cuerpo para válvulas de globo: Z-body, Y-body y angle y tres diseños para el
disco: disco de bola, disco de composición y disco de enchufe.

Ventajas

Flujo de regulación y regulación

Menos fugas de asiento que la válvula de compuerta

Desventajas
Pérdida de altura debido a cambios en la dirección del flujo
La dinámica puede crear pulsaciones y dañar el ajuste / empaque / actuadores
Ruidoso en aplicaciones de alta presión
Las válvulas pueden ser muy pesadas / de gran tamaño para una aplicación determinada

VÁLVULAS DE ENCHUFE

Válvulas de movimiento de rotación utilizadas para detener e iniciar el flujo de fluido. El disco es un tapón cónico o
cilíndrico sólido con un paso aburrido en ángulo recto con respecto al eje longitudinal del tapón. Cuando está abierto,
el enchufe se alinea con el puerto de entrada y salida del cuerpo de la válvula. Los tapones son redondos o cilíndricos
con cono. Las válvulas de enchufe son fáciles de adaptar

Ventajas

Movimiento rotacional

Adecuado para diseños multipuerto

Desventajas

Típicamente NO para estrangulamiento

VÁLVULAS DE DIAFRAGMA

Válvulas de movimiento lineal que se utilizan para iniciar, regular y detener el flujo de fluido. El disco es flexible y se
sella con el asiento en un área abierta en la parte superior del cuerpo de la válvula.

Ventajas

Muy adecuado para entornos difíciles (productos químicos corrosivos, lodos, fluidos radioactivos)

Capacidad de estrangular

VÁLVULAS REDUCTORAS

Válvulas automáticas que reducen la presión de suministro a una presión preseleccionada. La presión de suministro
debe permanecer al menos tan alta como la presión seleccionada.

Ventajas

Reduce automáticamente la presión de suministro a la presión preseleccionada


 VÁLVULAS DE PELLIZCO

El más simple de cualquier diseño de válvula. Las válvulas de pellizco consisten en una manga moldeada de caucho
u otro material sintético y un mecanismo de pellizco. El mecanismo de pellizco, una barra o compuerta, se baja sobre
el cuerpo de la válvula para cortar el flujo a través del sistema.

Ventajas

Relativamente barato

Encendido / apagado, así como regulación / regulación

Bueno para lodos, sólidos

Muy adecuado para entornos difíciles

VÁLVULA DE MARIPOSA

Válvulas de movimiento rotativo que se pueden usar en sistemas de encendido y apagado. Son rápidos y fáciles de
operar. El elemento de control de flujo se encuentra en un eje vertical u horizontal y se abre cuando el mango se gira
90 grados y se cierra cuando la válvula gira 90 grados adicionales.

Ventajas

Encendido / apagado, así como acelerador / regular

Operación fácil / rápida

Bueno para grandes aplicaciones de flujo / baja presión debido al ahorro en peso / tamaño / costo

Bueno para lodos / sólidos en suspensión.

VÁLVULAS DE AGUJA

Las válvulas de aguja tienen un punto largo, cónico, parecido a una aguja, que se utiliza para realizar ajustes
relativamente finos en la cantidad de flujo de fluido. A veces se usan como componentes para otras válvulas porque
la aguja permite un cambio gradual en el tamaño de la abertura del flujo de fluido.

Ventajas

Bueno para un ajuste fino de regulación


 VÁLVULAS DE RETENCIÓN

Las válvulas de retención se utilizan en sistemas que emplean válvulas de compuerta porque evitan la inversión del
flujo en el sistema de tuberías y hay una baja caída de presión a través de la válvula. La presión del fluido a través del
sistema abre el sistema, mientras que el peso del mecanismo de verificación cerrará la válvula si el flujo se invierte.
