Parámetros Morfométricos con ArcGis (Autor: Nina J.

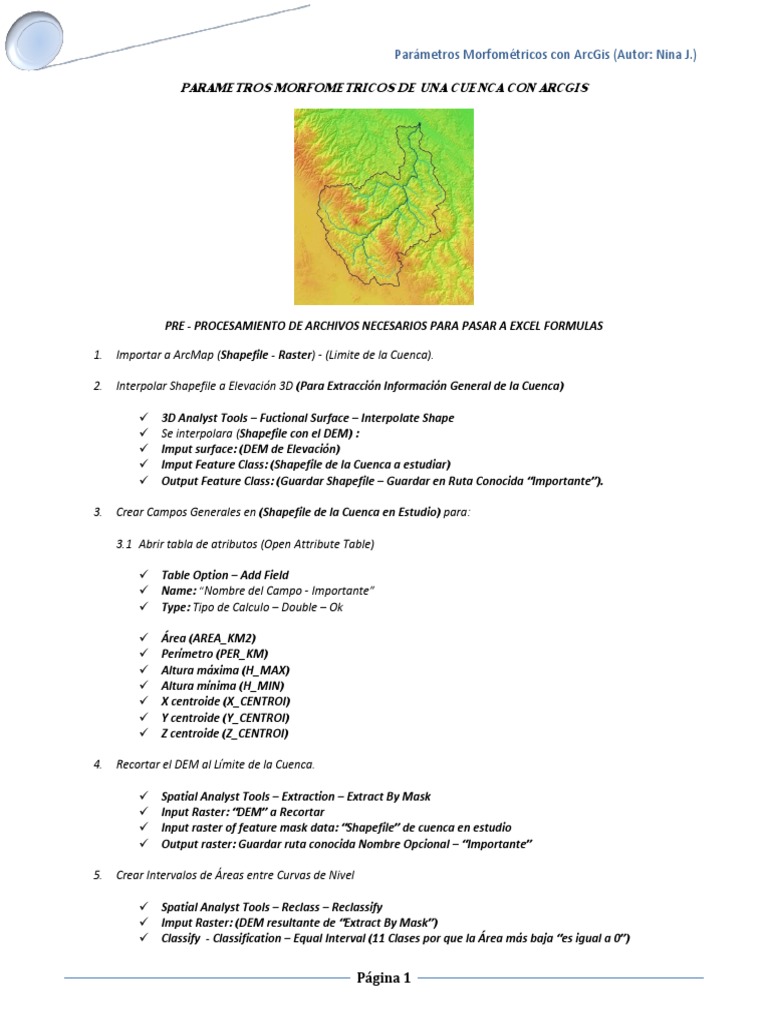

PARAMETROS MORFOMETRICOS DE UNA CUENCA CON ARCGIS

PRE - PROCESAMIENTO DE ARCHIVOS NECESARIOS PARA PASAR A EXCEL FORMULAS

1. Importar a ArcMap (Shapefile - Raster) - (Limite de la Cuenca).

2. Interpolar Shapefile a Elevación 3D (Para Extracción Información General de la Cuenca)

 3D Analyst Tools – Fuctional Surface – Interpolate Shape

 Se interpolara (Shapefile con el DEM) :
 Imput surface: (DEM de Elevación)
 Imput Feature Class: (Shapefile de la Cuenca a estudiar)
 Output Feature Class: (Guardar Shapefile – Guardar en Ruta Conocida “Importante”).

3. Crear Campos Generales en (Shapefile de la Cuenca en Estudio) para:

3.1 Abrir tabla de atributos (Open Attribute Table)

 Table Option – Add Field

 Name: “Nombre del Campo - Importante”
 Type: Tipo de Calculo – Double – Ok

 Área (AREA_KM2)
 Perímetro (PER_KM)
 Altura máxima (H_MAX)
 Altura mínima (H_MIN)
 X centroide (X_CENTROI)
 Y centroide (Y_CENTROI)
 Z centroide (Z_CENTROI)

4. Recortar el DEM al Límite de la Cuenca.

 Spatial Analyst Tools – Extraction – Extract By Mask

 Input Raster: “DEM” a Recortar
 Input raster of feature mask data: “Shapefile” de cuenca en estudio
 Output raster: Guardar ruta conocida Nombre Opcional – “Importante”

5. Crear Intervalos de Áreas entre Curvas de Nivel

 Spatial Analyst Tools – Reclass – Reclassify

 Imput Raster: (DEM resultante de “Extract By Mask”)
 Classify - Classification – Equal Interval (11 Clases por que la Área más baja “es igual a 0”)

Página 1
 Parámetros Morfométricos con ArcGis (Autor: Nina J.)

 Definir Valores entre Áreas “Manual” (siempre se respeta el Valor Mínimo y Máximo del DEM)
 Output Raster: (Guardar en Ruta Conocida “Importante”) – ok.

6. Crear Insumos (Raster’s) para utilizar en distribución de Redes de Drenaje con (DEM resultante de “Extract By
Mask”).
 Spatial Analyst Tools – Hidrology
 Fill - Imput Surface raster: DEM resultante de “Extract By Mask” ; Output surface raster: (Archivo
Temporal) – ok

 Flow Direction - Imput Surface raster: “Fill” Temporal ; Output flow direction raster: (Archivo
Temporal) – ok

 Flow Accumulation – Input flow direction raster: “FlowDir - Temporal ; Output accumulation raster:
(Archivo Temporal) – ok

7. Reclasificar Redes de Drenaje de (FlowAcc) 2 Maneras:

7.1 Metodología Pfafstetter(Calculo de Umbral)

 Propiedades de “FlowAcc”
 Simbology – Classified – Classes (=2)
 Classify.. en “Break Values” definir Valores “al Mayor no Cambiar “Solo al Menor probar (Ejemplo:
50.000 “ok – Aceptar”– Tiene que aparecer 4 brazos de tributarios según metodología Pfafstetter) si no
aparece 4 brazos probar con más valores hasta encontrar 4 tributarios.
 Spatial Analyst Tools – Reclass – Reclassify
 Imput Raster: Resultante “FlowAcc” con 4 tributarios ya encontrados
 Output Raster: (“rastercalc” – Archivo Temporal) – ok

7.2 Distribución de Redes con Calculadora de Raster

 Spatial Analyst Tools
 Map Algebra – Raster Calculator
 "FlowAcc" > 12345…etc. (Puede ser 1, 2,3 o Más esa va hacer la distribución de redes dependiendo el
Tamaño de Cuenca).
 Output Raster: (“rastercalc” – Archivo Temporal) – ok

8. Clasificar Órdenes de Redes de Drenaje. (Resultante de “FlowAcc” - “rastercalc”)

 Spatial Analyst Tools – Hidrology - Stream Order

 Imput stream raster: “rastercalc”
 Imput flow direction raster: “FlowDir”
 Output raster: (“StreamO_Recl” – Archivo Temporal) – ok

9. Convertir de Raster a Vector

 Conversion Tools - Raster To Polyline (de Raster a Polilinea)

 Output polyline features: (Nombre Opcional)(Guardar en Ruta Conocida “Importante”)

9.1 Abrir tabla de atributos (Open Attribute Table)

 Crear Campo (DIST_KM) (ALTURA)

 Table Option – Add Field
 Name: “Nombre del Campo - Importante”
 Type: Tipo de Calculo – Double – Ok

Página 2
 Parámetros Morfométricos con ArcGis (Autor: Nina J.)

10. Edición de Redes de Drenaje (Abrir Tabla de Atributos de Raster To Polyline)

 Verificar Campo (grid_code – Codigo 1,2,3, etc e Identificar y Seleccionar Red Principal)
 Ingresar a (Modo Edición - Editar – Shapefile de Redes de Drenaje)
 Editor – Merge (Agrupar todo de la Red Principal)
 Detener Edición y Guardar Cambios.

11. Interpolar Shapefile de Redes de Drenaje a Elevación 3D

 3D Analyst Tools – Fuctional Surface – Interpolate Shape

 Se interpolara (Shapefile de Redes de Drenaje con el DEM) :
 Imput surface: (DEM de Elevación)
 Imput Feature Class: (Shapefile de Redes de Drenaje)
 Output feature Class: (Guardar con nuevo nombre y en ruta conocida “Importante”)

12. Abrir Tabla de Atributos de Redes de drenaje Interpoladas “Seleccionar Red Principal”

 Duplicar red de Drenaje con nuevo Nombre

 Data – Export - Data (Guardar en Ruta Conocida “Importante”)

12.1 Edición de Red Principal (Abrir Tabla de Atributos de Red Principal)

 Seleccionar Red Principal

 Ingresar a (Modo Edición - Editar - Red Principal)
 Editor – Split
 Into Equal Parts = (10) Estará Dividido en 10 Partes Iguales
 Detener Edición y Guardar Cambios

13. Crear Raster de Pendiente con “Fill – Archivo Temporal” – (Temporal de la Cuenca recordada)

 3D Analyst Tools – Raster Surface - Slope

 Imput Raster: “Fill – Archivo Temporal”
 Output Raster: (Nombre - Opcional)
 Output measurement (Optional): DEGREE (Grados) o PERCENT_RISE (Porcentaje)
 Para Cuencas en % - ok

14. Reclasificar Pendiente (Temporal)

 Propiedades de Slope
 Classified – Classes (=10)
 Classify…10 “Classes = 10 - Equal Interval”
 Break Values – “Cambiar a % ”
 Ok – Aceptar

15. Spatial Analyst Tools – Reclass – Reclassify

 Imput Raster: “Slope Reclasificado”

 Output Raster: (Nombre Opcional – Archivo Temporal ”Importante”)

Página 3
 Parámetros Morfométricos con ArcGis (Autor: Nina J.)

EXTRACCION DE INFORMACION A EXCEL FORMULAS PARA LOS PARAMETROS MORFOMETRICOS

PESTAÑA: PARAMETROS_CUENCA (Solo Llenar Datos En Relleno Amarillo)

1. Se Necesita Shapefile Interpolado de la Cuenca en estudio (Limite de la Cuenca)

2. Abrir Tabla de Atributos (Open Attribute Table) del Shapefile Interpolado en 3D (Limite de la Cuenca)

 Clic derecho En el nombre del Campo Creado Ejemplo AREA_KM2

 Calculate Geometry – Yes (si sale mensaje) – Property = Área
 Units : Square kilometres [sq km] – ok

 Realizar en Mismo Procedimiento para:

 PER_KM
 H_MAX
 H_MIN
 X_CENTROI
 Y_CENTROI
 Z_CENTROI
 (Ojo Cambiar en “Property” antes de hacer Ok)
 Seleccionar dentro la “Tabla de Atributos” clic de derecho y Copy Selected llevar a Excel y Pegar en
relleno de Color Amarillo.

 Para la longitud de la cuenca Usar Herramienta “Measure”

 Cambiar de Metros a Kilómetros Copiar la Distancia de la cuenca al Excel Formulas

Ejemplo: Length: 182,201353 Kilometers

3. Para Cota Inicial Cauce Principal y Cota Final Cauce Principal

 “Fill” Temporal recortado solo de la Cuenca en estudio - Identificar con la red de drenaje donde inicia y
donde termina
 Usar Herramienta “Identify”
 Anotar “Pixel Value” Ejemplo: “Pixel value – 2347 (Es Valor de Altura)”

PESTAÑA: CURVA_HIPSOMETRICA (Solo Llenar Datos En Relleno Amarillo)

4. Se necesita el “DEM” – Recortado solo de la cuenca en estudio + el “Raster” Resultante de intervalo entre
curvas”

 Spatial Analyst Tools – Zonal – Zonal Statistics As Table

 Input raster or feature zone data: “Raster” Resultante de intervalo entre curvas”
 Input value raster: “DEM” – Recortado solo de la cuenca en estudio
 Output Table: “Archivo *.dbf” - Contiene Información de Áreas entre Curvas de Nivel – “Importante”
 Abrir Tabla de Atributos (Open Attribute Table) de “Archivo *.dbf” Seleccionar todo y clic derecho “copy
select” y pegar en una Nueva Hoja de Excel Vacía Temporal y Pegar.
 En Excel temporal el Área esta en Metros Cuadrados y se Necesita que este en kilómetros Cuadrados
dividir entre 1000000 (1 = Km2 tiene 1000000 m2)
 COPIAR A EXCEL DE FORMULAS SOLO LOS VALORES (MIN – MAX, AREA_KM2 “Solo copiar de los valores 2
al 11”)

Página 4
 Parámetros Morfométricos con ArcGis (Autor: Nina J.)

EJEMPLO:

VALUE AREA_M2 AREA_KM2 MIN MAX

1 16815 0 443 443
2 13057082 13 445 550
3 391493874 391 551 1000
4 1215006501 1215 1001 1500
5 1653272139 1653 1501 2000
6 1767330336 1767 2001 2500
7 1727436031 1727 2501 3000
8 1637272378 1637 3001 3500
9 1976235247 1976 3501 4000
10 1402539163 1403 4001 4500
11 1063408141 1063 4501 6353
AREA_TOTAL 12847

NOTA: Si Falla en el Proceso Cerrar ArcMap e iniciar otra sesión Adicionando, “DEM” – Recortado solo de la
cuenca en estudio + el “Raster” Resultante de intervalo entre curvas” y repetir procesos anteriores.

PESTAÑA: RED_HIDRICA (Solo Llenar Datos En Relleno Amarillo)

5. Se necesita el “Shapefile de Redes de Drenaje Interpolado + Red Principal Interpolado”

 Abrir Tabla de Atributos (Open Attribute Table) de Redes de Drenaje “Shapefile”

 Clic derecho En el nombre del Campo Creado Ejemplo: DIST_KM
 Calculate Geometry – Yes (si sale mensaje) – Property = Length (Longitud)
 Units : Square kilometres [sq km] – ok

6. Para extraer Nº de Tributarios y sumatoria de los mismos con su respectivo Orden de Red.

 Clic Derecho en Nombre de grid_code – summarize – DIST_KM –SUM (Resultado Sera la Sumatoria de las
distancias y ordenes de redes de Drenaje)
 Specify output table: (Archivo Temporal *.dbf “Importante”)
 Abrir Tabla de Atributos (Open Attribute Table) de “Archivo *.dbf” Seleccionar todo y clic derecho “copy
select” y pegar en Excel Formulas de Relleno Amarillo

EJEMPLO:

grid_code (Orden de Red) Count_grid_code (Nº de Tributarios por Orden) Sum_DIST_KM (Distancia Total)
1 36 527,33
2 31 248,54
3 1 216,52

7. Para Crear perfil longitudinal del Cauce Principal (Red Principal) se necesita Shapefile Interpolado “Red
Principal”

 Abrir Tabla de Atributos (Open Attribute Table) de Red_Principal “Shapefile”

 Clic derecho En el nombre del Campo Creado “DIST_KM”
 Calculate Geometry – Yes (si sale mensaje) – Property = Length (Longitud)
 Units : Square kilometres [sq km] – ok

Página 5
 Parámetros Morfométricos con ArcGis (Autor: Nina J.)

 Clic derecho En el nombre del Campo Creado “ALTURA”

 Calculate Geometry – Yes (si sale mensaje) – Property = Z Coordinate of Midpoint (Altura Media en msnm)

 Seleccionar todo y clic derecho “copy select” y pegar en Excel Formulas en Relleno Amarillo Ejemplo

 Invertir datos de Altura de Mayor a Menor (Esto Para la Grafica se vea Mejor Visualmente) EJEMPLO:

grid_code DIST_KM ALTURA Nº de Divisiones Altura msnm Distancia km

1 21,65 2081 1 623 21,65
2 21,65 1680 2 569 21,65
3 21,65 1396 3 452 21,65
4 21,65 1087 4 736 21,65
5 21,65 921 5 822 21,65
6 21,65 822 6 921 21,65
7 21,65 736 7 1087 21,65
8 21,65 452 8 1396 21,65
9 21,65 569 9 1680 21,65
10 21,65 623 10 2081 21,65

PESTAÑA: PENDIENTE_MEDIA (Solo Llenar Datos En Relleno Amarillo)

8. Para pendiente Media se necesita “RASTER” de Slope Reclasificado.

 Abrir Tabla de Atributos (Open Attribute Table) de Slope_Reclasificado “RASTER”

 Seleccionar todo y clic derecho “copy select” y pegar en Excel Formulas en Relleno Amarillo Ejemplo
 Solo el contenido de “Count”

OBJECTID * Value Count

1 1 338750
2 2 742752
3 3 391879
4 4 48643
5 5 5133
6 6 724
7 7 105
8 8 22
9 9 7
10 10 6

Fin…….

Todo Esfuerzo es premiado la perseverancia te hará fuerte y la humildad te hará noble (Nina J.)

Página 6
