DIÉDRICO 1 - Apuntes

Sistema diédrico 1 2º BAC

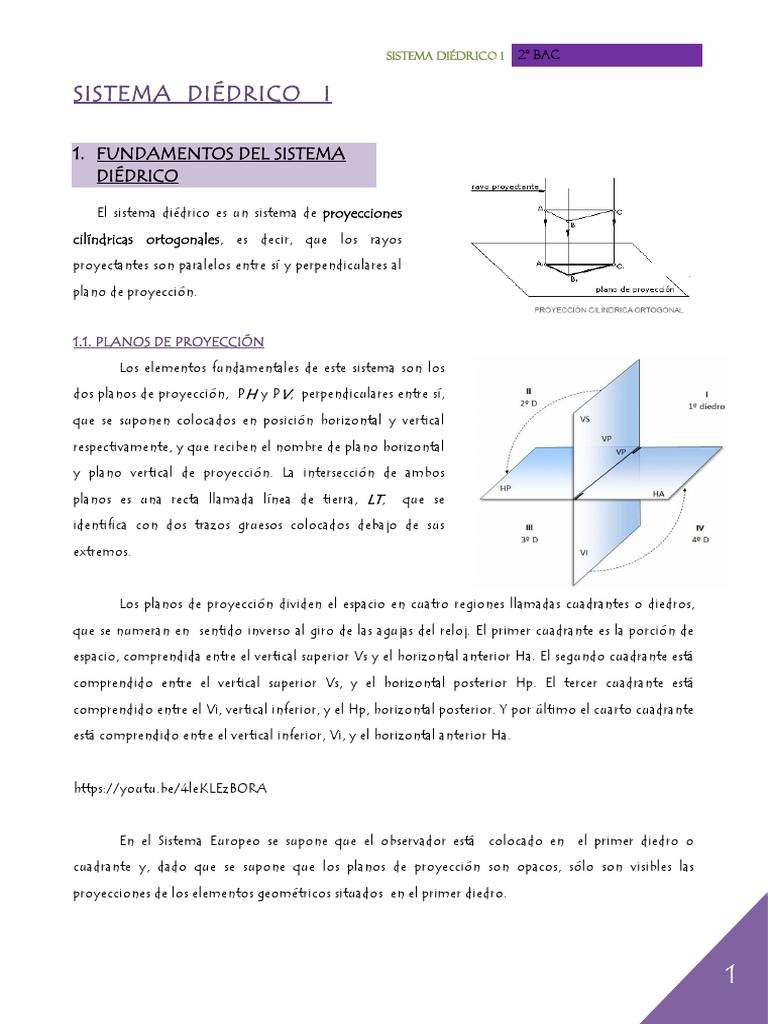

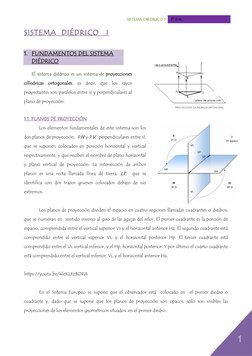

SISTEMA DIÉDRICO I
1. FUNDAMENTOS DEL SISTEMA

DIÉDRICO
El sistema diédrico es un sistema de proyecciones

cilíndricas ortogonales, es decir, que los rayos
proyectantes son paralelos entre sí y perpendiculares al
plano de proyección.
1.1. PLANOS DE PROYECCIÓN

Los elementos fundamentales de este sistema son los
dos planos de proyección, PH y PV, perpendiculares entre sí,
que se suponen colocados en posición horizontal y vertical
respectivamente, y que reciben el nombre de plano horizontal
y plano vertical de proyección. La intersección de ambos
planos es una recta llamada línea de tierra, LT, que se
identifica con dos trazos gruesos colocados debajo de sus
extremos.
Los planos de proyección dividen el espacio en cuatro regiones llamadas cuadrantes o diedros,
que se numeran en sentido inverso al giro de las agujas del reloj. El primer cuadrante es la porción de
espacio, comprendida entre el vertical superior Vs y el horizontal anterior Ha. El segundo cuadrante está
comprendido entre el vertical superior Vs, y el horizontal posterior Hp. El tercer cuadrante está
comprendido entre el Vi, vertical inferior, y el Hp, horizontal posterior. Y por último el cuarto cuadrante
está comprendido entre el vertical inferior, Vi, y el horizontal anterior Ha.
https://youtu.be/4leKLEzBORA
En el Sistema Europeo se supone que el observador está colocado en el primer diedro o

cuadrante y, dado que se supone que los planos de proyección son opacos, sólo son visibles las
proyecciones de los elementos geométricos situados en el primer diedro.
1

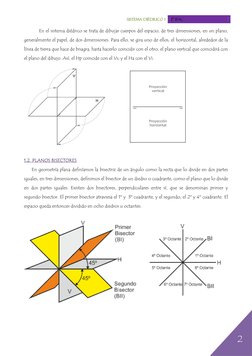

En el sistema diédrico se trata de dibujar cuerpos del espacio, de tres dimensiones, en un plano,
generalmente el papel, de dos dimensiones. Para ello, se gira uno de ellos, el horizontal, alrededor de la
línea de tierra que hace de bisagra, hasta hacerlo coincidir con el otro, el plano vertical que coincidirá con
el plano del dibujo. Así, el Hp coincide con el Vs; y el Ha con el Vi.
1.2. PLANOS BISECTORES

En geometría plana definíamos la bisectriz de un ángulo como la recta que lo divide en dos partes
iguales, en tres dimensiones, definimos el bisector de un diedro o cuadrante, como el plano que lo divide
en dos partes iguales. Existen dos bisectores, perpendiculares entre sí, que se denominan primer y
segundo bisector. El primer bisector atraviesa el 1º y 3º cuadrante, y el segundo, el 2º y 4º cuadrante. El
espacio queda entonces dividido en ocho diedros u octantes.
2

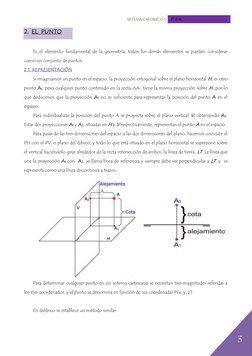

2. EL PUNTO
Es el elemento fundamental de la geometría, todos los demás elementos se pueden considerar

como un conjunto de puntos.
2.1. REPRESENTACIÓN
Si imaginamos un punto en el espacio, la proyección ortogonal sobre el plano horizontal H, es otro
punto A1, pero cualquier punto contenido en la recta AA1 tiene la misma proyección sobre H, por lo
que deducimos que la proyección A1 no es suficiente para representar la posición del punto A en el
espacio.
Para individualizar la posición del punto A se proyecta sobre el plano vertical V, obteniendo A2.
Estas dos proyecciones A1 y A2, situadas en H y V respectivamente, representan el punto A en el espacio.
Para pasar de las tres dimensiones del espacio a las dos dimensiones del plano, hacemos coincidir el
PH con el PV, o plano del dibujo, y todo lo que está situado en el plano horizontal se superpone sobre
el vertical haciéndolo girar alrededor de la recta intersección de ambos, la línea de tierra, LT. La línea que
une la proyección A1 con A2, se llama línea de referencia y siempre debe ser perpendicular a LT, y se
representa como una línea discontinua a trazos.
Para determinar cualquier punto en un sistema cartesiano se necesitan tres magnitudes referidas a
los ejes coordenados, y el punto se denomina en función de sus coordenadas P(x, y, z).
En diédrico se establece un método similar:
3
- En primer lugar se determina un origen, arbitrario, en la línea de tierra desde el que se mide la
primera magnitud, x, conocida como distancia al origen o desplazamiento. Es positiva a la derecha
del origen y negativa a su izquierda, con referencia a un plano de perfil que pasa por el origen de
coordenadas.
- Después se identifica la distancia del punto al plano vertical, coordenada y, llamada alejamiento, es
positivo por delante del plano vertical y negativo por detrás. Su parte positiva siempre hacía el
observador.
- Por último, la coordenada z, distancia del punto al plano horizontal, denominada cota. La magnitud
es positiva por encima del plano horizontal y negativa por debajo.
- Así, las coordenadas diédricas de este punto E serían: (36,47,25)
2.2. POSICIONES RELATIVAS DEL PUNTO

Pero los puntos, evidentemente, pueden ocupar distintas posiciones en el espacio con respecto a los
planos de proyección, concretamente son 17 posiciones posibles.
- Pueden pertenecer a uno de los planos de proyección, así los puntos D y L, pertenecen al PV. El punto
D está en el semiplano superior PVs y el L en el semiplano inferior PVi. Los dos puntos tienen
alejamiento nulo, pero el D tiene cota positiva y el L cota negativa. Respecto a las proyecciones de estos
puntos D2 está por encima de LT y D1 sobre LT (alejamiento nulo). L2 está bajo LT y L1 sobre LT.
- Pueden pertenecer al otro plano de proyección, al PH, o al horizontal como los puntos P y H.
P está situado sobre el plan horizontal anterior, PHa y H sobre el plano horizontal posterior, PHp.
Ambos puntos tienen cota nula, por lo que tienen su proyección vertical sobre LT, pero P tiene su
proyección horizontal, P1, bajo LT y en cambio, H, la tiene sobre LT.
- O pueden pertenecer a ambos planos de proyección, es decir, estar situado sobre LT como el punto Q,
y entonces las dos proyecciones del punto están sobre la línea de tierra. .
- El resto de los puntos estarán situados en alguno de los cuadrantes, los puntos situados en el 2º y 4º
cuadrante se proyectan al mismo lado de LT, sobre LT en el 2º como los puntos G y E, y bajo LT en el
4º, como serían los puntos O y M. Las proyecciones de los puntos del 3º cuadrante aparecen a ambos
4

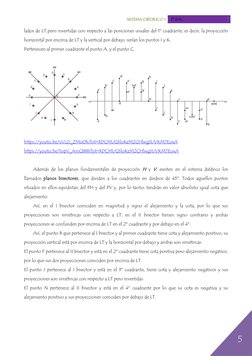

lados de LT pero invertidas con respecto a las posiciones usuales del 1º cuadrante, es decir, la proyección
horizontal por encima de LT y la vertical por debajo, serían los puntos I y K.
Pertenecen al primer cuadrante el punto A, y el punto C.
https://youtu.be/vVc2i_ZMoOk?list=RDCMUC6loKzM2CHlwgSUVKM7EoxA
https://youtu.be/1opV_AmC888?list=RDCMUC6loKzM2CHlwgSUVKM7EoxA
Además de los planos fundamentales de proyección H y V, existen en el sistema diédrico los

llamados planos bisectores, que dividen a los cuadrantes en diedros de 45º. Todos aquellos puntos
situados en ellos equidistan del PH y del PV y, por lo tanto, tendrán en valor absoluto igual cota que
alejamiento.
Así, en el I bisector coinciden en magnitud y signo el alejamiento y la cota, por lo que sus
proyecciones son simétricas con respecto a LT, en el II bisector tienen signo contrario y ambas
proyecciones se confunden por encima de LT en el 2º cuadrante y por debajo en el 4º.
Así, el punto B que pertenece al I bisector y al primer cuadrante tiene cota y alejamiento positivo, su
proyección vertical está por encima de LT y la horizontal por debajo y ambas son simétricas.
El punto F pertenece al II bisector y está en el 2º cuadrante tiene cota positiva pero alejamiento negativo,
por lo que sus dos proyecciones coinciden por encima de LT.
El punto J pertenece al I bisector y está en el 3º cuadrante, tiene cota y alejamiento negativos y sus
proyecciones son simétricas con respecto a LT pero invertidas.
El punto N pertenece al II bisector y está en el 4º cuadrante por lo que su cota es negativa y su
alejamiento positivo y sus proyecciones coinciden por debajo de LT.
5

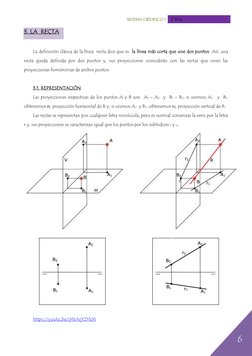

3. LA RECTA
La definición clásica de la línea recta dice que es la línea más corta que une dos puntos. Así, una
recta queda definida por dos puntos y, sus proyecciones coincidirán con las rectas que unen las
proyecciones homónimas de ambos puntos.
3.1. REPRESENTACIÓN
Las proyecciones respectivas de los puntos A y B son A1 – A2 y B1 – B2, si unimos A1 y B1 ,
obtenemos r1, proyección horizontal de R y, si unimos A2 y B2, obtenemos r2, proyección vertical de R.
Las rectas se representan por cualquier letra minúscula, pero es normal comenzar la serie por la letra
r y, sus proyecciones se caracterizan igual que los puntos por los subíndices 1 y 2.
https://youtu.be/jMrAijY2YkM
6

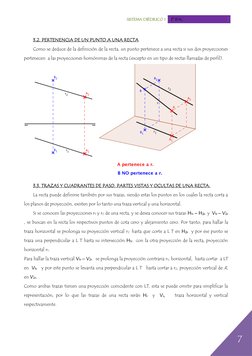

3.2. PERTENENCIA DE UN PUNTO A UNA RECTA

Como se deduce de la definición de la recta, un punto pertenece a una recta si sus dos proyecciones
pertenecen a las proyecciones homónimas de la recta (excepto en un tipo de rectas llamadas de perfil).
3.3. TRAZAS Y CUADRANTES DE PASO. PARTES VISTAS Y OCULTAS DE UNA RECTA.

La recta puede definirse también por sus trazas, siendo estas los puntos en los cuales la recta corta a
los planos de proyección, existen por lo tanto una traza vertical y una horizontal.
Si se conocen las proyecciones r1 y r2 de una recta, y se desea conocer sus trazas H1r – H2r y V1r – V2r
, se buscan en la recta los respectivos puntos de cota cero y alejamiento cero. Por tanto, para hallar la
traza horizontal se prolonga su proyección vertical r2 hasta que corte a L T en H2r y por ese punto se
traza una perpendicular a L T hasta su intersección H1r con la otra proyección de la recta, proyección
horizontal r1.
Para hallar la traza vertical V1r – V2r se prolonga la proyección contraria r1, horizontal, hasta cortar a LT
en V1r y por este punto se levanta una perpendicular a L T hasta cortar a r2, proyección vertical de R,
en V2r.
Como ambas trazas tienen una proyección coincidente con LT, esta se puede omitir para simplificar la
representación, por lo que las trazas de una recta serán Hr y Vr , traza horizontal y vertical
respectivamente.
7

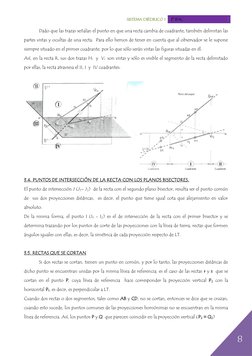

Dado que las trazas señalan el punto en que una recta cambia de cuadrante, también delimitan las
partes vistas y ocultas de una recta. Para ello hemos de tener en cuenta que al observador se le supone
siempre situado en el primer cuadrante, por lo que sólo serán vistas las figuras situadas en él.
Así, en la recta R, sus dos trazas Hr y Vr son vistas y sólo es visible el segmento de la recta delimitado
por ellas, la recta atraviesa el II, I y IV cuadrantes.
3.4. PUNTOS DE INTERSECCIÓN DE LA RECTA CON LOS PLANOS BISECTORES.

El punto de intersección J (J1– J2) de la recta con el segundo plano bisector, resulta ser el punto común
de sus dos proyecciones diédricas, es decir, el punto que tiene igual cota que alejamiento en valor
absoluto.
De la misma forma, el punto I (I1 - I2) es el de intersección de la recta con el primer bisector y se
determina trazando por los puntos de corte de las proyecciones con la línea de tierra, rectas que formen
ángulos iguales con ellas, es decir, la simétrica de cada proyección respecto de LT.
3.5. RECTAS QUE SE CORTAN

Si dos rectas se cortan, tienen un punto en común, y por lo tanto, las proyecciones diédricas de
dicho punto se encuentran unidas por la misma línea de referencia; es el caso de las rectas r y s que se
cortan en el punto P, cuya línea de referencia hace corresponder la proyección vertical P2 con la
horizontal P1, es decir, es perpendicular a LT.
Cuando dos rectas o dos segmentos, tales como AB y CD, no se cortan, entonces se dice que se cruzan,
cuando esto sucede, los puntos comunes de las proyecciones homónimas no se encuentran en la misma
línea de referencia. Así, los puntos P y Q que parecen coincidir en la proyección vertical (P2 ≡ Q2)
8

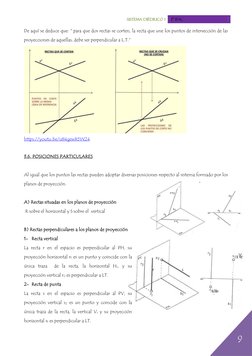

De aquí se deduce que: " para que dos rectas se corten, la recta que une los puntos de intersección de las
proyecciones de aquellas, debe ser perpendicular a L.T."
https://youtu.be/u84gewR5W24
3.6. POSICIONES PARTICULARES
Al igual que los puntos las rectas pueden adoptar diversas posiciones respecto al sistema formado por los
planos de proyección.
A) Rectas situadas en los planos de proyección

R sobre el horizontal y S sobre el vertical
B) Rectas perpendiculares a los planos de proyección

1- Recta vertical
La recta r en el espacio es perpendicular al PH, su
proyección horizontal r1 es un punto y coincide con la
única traza de la recta, la horizontal Hr, y su
proyección vertical r2 es perpendicular a LT.
2- Recta de punta
La recta s en el espacio es perpendicular al PV, su
proyección vertical s2 es un punto y coincide con la
única traza de la recta, la vertical Vs y su proyección
horizontal s1 es perpendicular a LT.
9

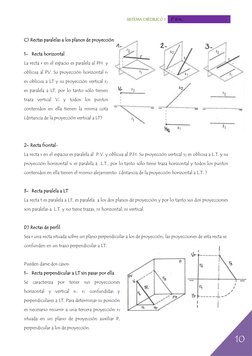

C) Rectas paralelas a los planos de proyección
1- Recta horizontal
La recta r en el espacio es paralela al PH y
oblicua al PV. Su proyección horizontal r1
es oblicua a LT y su proyección vertical r2
es paralela a LT, por lo tanto sólo tienen
traza vertical Vr y todos los puntos
contenidos en ella tienen la misma cota
(distancia de la proyección vertical a LT)
2- Recta frontal-
La recta s en el espacio es paralela al P.V. y oblicua al P.H. Su proyección vertical s2 es oblicua a L.T. y su
proyección horizontal s1 es paralela a L.T., por lo tanto sólo tiene traza horizontal y todos los puntos
contenidos en ella tienen el mismo alejamiento (distancia de la proyección horizontal a L.T. )
3- Recta paralela a LT
La recta t es paralela a LT, es paralela a los dos planos de proyección y por lo tanto sus dos proyecciones
son paralelas a L.T. y no tiene trazas, ni horizontal, ni vertical.
D) Rectas de perfil
Sea r una recta situada sobre un plano perpendicular a los de proyección, las proyecciones de esta recta se
confunden en un trazo perpendicular a LT.
Pueden darse dos casos:

1- Recta perpendicular a LT sin pasar por ella
Se caracteriza por tener sus proyecciones
horizontal y vertical r1- r2 confundidas y
perpendiculares a LT. Para determinar su posición
es necesario recurrir a una tercera proyección r 3
situada en un plano de proyección auxiliar P,
perpendicular a los de proyección.
10
2- Recta perpendicular a LT pasando por ella

Sus proyecciones r1- r2 también están
confundidas y son perpendiculares a LT,
para determinar su posición en el espacio
es necesario recurrir a un punto A de la
recta y además de hallar sus proyecciones
A1- A2 se debe hallar la tercera proyección
A3 sobre el plano auxiliar P.
E) Recta que pasa por LT

Sus proyecciones r1- r2 coinciden
en L.T. en un punto, y cortan a
los planos horizontal y vertical en
dicho punto, por lo tanto sus
trazas son coincidentes.
F) Rectas oblicuas en los cuadrantes

1. Recta oblicua en el primer cuadrante 2. Recta oblicua en el 2º cuadrante
Como la recta r. Sus dos trazas Hr – Vr son vistas. Como la recta s. Sólo su traza vertical Vs es vista.
11
3. Recta oblicua en el 3º cuadrante
Como la recta t, ninguna de sus trazas son vistas

por lo que es discontinua en todo su recorrido
pues no pasa por el primer cuadrante.
4. Recta oblicua en el 4º cuadrante

Como la recta m.
Sólo su traza horizontal Hm es vista.
G) Rectas situadas en los bisectores

1. Recta situada en el I bisector.
Las rectas situadas en este plano pueden cortar o no a la
línea de tierra. En el primer caso, como la recta r1 – r2, sus dos
proyecciones son concurrentes en un punto de LT y, además, son
simétricas respecto a ella, puesto que cualquier punto de la recta,
como por ejemplo el A, tienen sus proyecciones equidistantes de
L.T., por pertenecer al bisector. Ambas proyecciones forman
entonces con L.T. el mismo ángulo .
Si la recta es además, paralela a LT como t1 – t2, ambas
proyecciones son paralelas a L.T. y equidistan de ella.
2. Recta situada en el II bisector
Como todos los puntos de la recta tienen sus proyecciones
confundidas, por pertenecer al segundo bisector, las dos
proyecciones de la recta se confundirán en una sola, que podrá o
bien cortar a la línea de tierra como la recta r, o bien serle paralela
como la recta t.
https://youtu.be/qyPBPgpgSE8
12
4. EL PLANO
Un plano es una superficie plana ilimitada, sin espesor.
El plano es uno de los elementos geométricos básicos.
Tiene dos dimensiones planas (X e Y) y se puede definir de 4 formas:
 Tres puntos no alineados definen un plano.
 Un punto y una recta exterior al punto definen un plano.
 Dos rectas paralela.
 Dos rectas que se cortan en un punto.
Un plano no tiene proyección (la proyección de los

infinitos puntos que lo componen daría como
resultado una mancha de puntos), po r este motivo los
planos se representan en el sistema diédrico por
su s tr az as ., siendo estas las rectas de intersección
de dicho plano con los planos de proyección, las
cuales se denominan traza vertical V y traza
horizontal H del plano. Las trazas d e un plano
(genérico) deben ser siempre concurrentes en un
mismo punto de L.T.
https://youtu.be/NhQBwkjTpOM
4.1. PERTENENCIA DE UNA RECTA A UN PLANO -

Para que una recta esté contenida en un plano,
las trazas de la recta han de estar contenidas en las trazas
del plano. La recta r está situada en el plano , así esta
cortará al plano horizontal en un punto de la traza
horizontal del plano; y al vertical en otro punto de su
traza vertical.
13
4.2. PERTENENCIA DE UN PUNTO

A UN PLANO
Un punto pertenece a un
plano si pertenece a cualquier recta
contenida en él. El punto A está
contenido en el plano , por estar
contenido en la recta R, que a su vez
pertenece a dicho plano.
https://youtu.be/zRl1KaWobsU
4.3. FORMAS DE DEFINIR UN PLANO
Como ya dijimos antes, un plano puede definirse de 4 formas distintas:

1- Por dos rectas que se cortan.
14
2- Por dos rectas paralelas.

.
3- Por un punto y una recta que no se pertenecen

Este caso puede resolverse de dos formas:
a / Trazando por el punto dado A,

una paralela S a la recta dada R, con
lo que el caso se reduce a dos rectas
paralelas.
b / O bien uniendo el punto A con
uno B cualquiera de la recta dada R,
obteniéndose así una nueva recta S
, que se corta con R en el punto B,
y el caso se reduce al primero, dos
rectas que se cortan.
.
15
4. Por tres puntos no alineados
https://youtu.be/N0vmw6Le3Dg
4.4. POSICIONES PARTICULARES DEL PLANO
Los planos también se clasifican por su posición

respecto a los planos de proyección:
A) Plano oblicuo
No cumple ninguna posición particular,
luego, será genérico. Por tanto, sus dos trazas,
tanto la horizontal H , como la vertical V ,
son oblicuas a L.T.
16
B) Paralelos a los planos de proyección

1. Plano Horizontal
En el espacio es paralelo al P.H. Sólo tiene
traza vertical V, y es paralela a LT, por lo
tanto, todos sus puntos tienen cota
constante. Es proyectante vertical.
2. Plano Frontal
En el espacio es paralelo al P.V. Sólo tiene
traza horizontal, H, y es paralela a LT, por lo
tanto, todos sus puntos tienen alejamiento
constante. Es proyectante horizontal.
C) Perpendiculares a un plano de proyección, también llamados proyectantes

Se conocen como planos proyectantes porque su proyección coincide con la traza sobre el plano al que
son perpendiculares y todos los elementos que contienen se proyectan confundidos en dicha traza.
1. Plano de Canto (proyectante vertical)
En el espacio es perpendicular al PV y oblicuo al PH. Su traza vertical, V , es oblicua a L.T. y su traza
horizontal H , es perpendicular a L.T.
17
2. Plano Vertical (proyectante horizontal)

En el espacio es perpendicular al PH y oblicuo al PV. Su traza vertical V, es perpendicular a LT, y
su traza horizontal H, es oblicua a LT.
D) Plano perpendicular a LT
1. Plano de perfil
En el espacio es perpendicular al P.H. y al P.V., y por lo tanto sus trazas están alineadas
perpendicularmente a L.T. ES al mismo tiempo plano proyectante vertical y horizontal.
18
E) Plano paralelo a LT
En el espacio es paralelo a LT. Sus trazas son por lo tanto paralelas a la línea de tierra y para determinar su
posición es necesario recurrir a un plano auxiliar P, para conseguir la tercera proyección 3.
F) Planos paralelos a los bisectores

Son un caso particular de planos paralelos a la línea de tierra, que forman el mismo ángulo con el PH y
con el PV.
 Plano paralelo al primer bisector
19
 Plano paralelo al segundo bisector
G) Plano que pasa por LT o contenido en LT
Este es el único caso en que un plano no queda determinado por sus trazas, por estar confundidas en LT.
Para determinarlo es necesario recurrir a un punto que pertenezca a dicho plano, y hallar sus tres
proyecciones. La tercera proyección A3, nos determina la tercera traza del plano 3 paralela al plano
pasando por dicho punto.
En ocasiones, no se recurre a la 3ª proyección para determinar su posición, simplemente se utiliza un
punto A1 – A2 del plano. Para indicar que el punto A es el que determina el plano, se suelen dibujar dos
trazos, uno a cada lado de la línea de referencia del punto y debajo de LT.
20
G) Planos perpendiculares a los bisectores
1. Plano perpendicular al I bisector

Todo plano perpendicular al I bisector tiene sus trazas simétricas respecto a LT. El plano puede ser de
perfil como el H –V entonces sus trazas forman ángulos iguales con LT. , o bien ser paralelo a LT como
el plano H- V y entonces sus trazas son paralelas a LT y equidistan de ella.
2. Plano perpendicular al II bisector

Todo plano perpendicular al II bisector tiene sus trazas confundidas. Así ocurre con el plano de perfil
H- V tiene sus trazas confundidas y en prolongación, con una dirección arbitraria. Si el plano además
es paralelo a LT sus trazas serían paralelas a LT y estarían confundidas, como en el plano
.
https://youtu.be/CBN5vQG6DAo
21
4.5. RECTAS PARTICULARES DEL PLANO

1. Recta horizontal
Como su nombre indica es una recta que cumple la doble condición de ser horizontal y de estar situada
en el plano. Por la primera condición su proyección vertical r 2 es paralela a LT y por la segunda Vr debe
estar en la traza vertical V del plano. También su traza horizontal debe estar en H, pero como la
proyección horizontal r1 es paralela a la traza horizontal del plano, esta será un punto impropio.
2. Recta frontal
Es una recta situada en el plano y paralela al vertical de proyección. Su proyección vertical r2 es paralela a
la traza vertical del plano V, y su proyección horizontal r1 es paralela a LT. Sólo tiene por lo tanto traza
horizontal Hr.
https://youtu.be/_ZaGD6b9MQw
22
3. Recta de máxima pendiente

Es una recta contenida en el plano y perpendicular a su traza horizontal. Así, su proyección horizontal r 1
es perpendicular a la traza horizontal del plano H.
Es la recta contenida en el plano que forma el mayor ángulo posible con el plano horizontal de
proyección. Para hallarla, se dibuja primero r1 perpendicular a H, con lo que se determinan los puntos
H1r y V1r, el punto H1r se refiere a LT en H2r, y el V1r a la traza vertical del plano V, en V2r. Uniendo H2r y
V2r obtenemos la proyección vertical de la recta r2.
https://youtu.be/PRvqr9Q2xsg
4. Recta de máxima inclinación

Es la recta contenida en el plano y perpendicular a su traza vertical V, es por lo tanto aquella que
contenida en el plano forma el mayor ángulo posible con el plano vertical de proyección P.V.
https://youtu.be/ZVW8ub_L91c
23
5. INTERSECCIÓN DE PLANOS
La intersección de dos planos ES UNA RECTA, que se puede definir por los puntos de corte de las trazas
de los planos dados. Se busca entonces el punto de corte de las trazas verticales de los planos H 1r, y el
punto de corte de las trazas horizontales H1r, referimos V2r y H1r a LT para obtener las trazas H2r y V1r,
uniendo entonces las trazas horizontales obtenemos la proyección horizontal de la recta intersección r 1,
y uniendo las trazas verticales obtenemos su proyección vertical r2.
5.1. Intersección de dos planos oblicuos cuyas trazas se cortan en la parte no visible del espacio
A pesar de la dificultad al ver la recta de intersección, el método de trabajo es exactamente igual que en
el ejercicio anterior.
24
5.2. Intersección de un plano oblicuo con otro horizontal

- La intersección de un plano oblicuo cualquiera  con otro horizontal , es una recta horizontal del
plano  .
La recta R por pertenecer al plano horizontal , ha de ser obligatoriamente horizontal, y al pertenecer al
plano oblicuo , ha de ser una horizontal contenida en dicho plano. Sólo tendrá traza vertical, y está será
la intersección de las dos trazas verticales de los planos, Vr2.
5. 3. Intersección de un plano oblicuo con otro paralelo al vertical o frontal

La intersección R es una frontal del plano dado , sólo tiene por lo tanto traza horizontal, y esta será la
intersección de las dos trazas horizontales de los planos dados, además su proyección horizontal r 1
coincide con la traza horizontal H del plano frontal dado.
25
5.4. Intersección de un plano oblicuo con

otro proyectante horizontal
Sea  el plano oblicuo, y el  proyectante

horizontal, se obtiene la recta intersección
R, al unir los puntos de corte de las trazas
de los planos dados. La proyección
horizontal de la recta r1, se confunde con
la traza horizontal H, por ser este un
plano proyectante horizontal.
5.5. Intersección de un plano

oblicuo con un proyectante vertical
En este caso, la recta intersección de

ambos planos tiene su proyección
vertical r2 confundida con la traza
vertical del plano V, por ser este un
proyectante vertical.
5.6. Intersección de un plano proyectante

horizontal y otro proyectante vertical
La proyección horizontal r1, de la recta

intersección, está confundida con la traza
horizontal H, del proyectante horizontal;
y la proyección vertical r2, está confundida
con la traza vertical V, del proyectante
vertical.
26
5.7. Intersección de dos planos

proyectantes horizontales
La recta intersección de estos planos

será como ellos perpendicular al P.H.
Una recta vertical, cuya proyección
vertical es paralela a las trazas
verticales de los planos. Tiene una
sola traza, la horizontal Hr1, y su
proyección horizontal r1 es un punto
que coincide con Hr1.
5.8. Intersección de dos planos
proyectantes verticales
La recta intersección R, ha de ser

como los dos planos perpendicular al
P.V. Sólo tiene traza vertical Vr, y su
proyección vertical r2 es un punto
que coincide con Vr.
5.9. Intersección de un plano oblicuo con otro

paralelo a la línea de tierra
Como siempre las intersecciones de las trazas de los
planos dados, determinan la recta R de intersección.
Así, uniendo V2r con H2r obtenemos la proyección
vertical r2, de la recta intersección; y uniendo H1r
con V1r la proyección horizontal r1.
27
5.10. Intersección de dos planos paralelos a L.T.

La intersección de dos planos paralelos a L.T. es una recta R,
también paralela a L.T. Esta ejercicio se resuelve tomando un plano
auxiliar , y hallando sus intersecciones con los planos dados  y  .
Se obtienen dos rectas S y R, que se cortan en un punto A, por así
donde pasa paralela a L.T. la recta intersección buscada I. En este
caso el plano auxiliar  es un proyectante horizontal, pero se puede
resolver el ejercicio tomando  como un plano cualquiera, siempre
y cuando no sea también un paralelo a L.T.
También se puede resolver este
ejercicio en tercera proyección
5.11. Intersección de un plano oblicuo con otro que pasa por LT.
Para definir la recta intersección entre los dos planos necesitamos dos puntos de ella.
El primero será el punto donde ambos
planos se cortan en LT, que coincidirá
con las trazas H1r y V2r de la recta
intersección. Para hallar el segundo
punto recurrimos a un plano auxiliar φ,

en este caso un plano de perfil. Hallamos
la recta s de intersección entre φ y α; y la
recta t, intersección entre φ y β. Ambas

rectas s y t se cortan en un punto A, que
será el otro punto de la recta de
intersección entre los dos planos dados.
Uniendo A1 con H1r y A2 con V2r, obtenemos las dos proyecciones r1 y r2 de la recta de intersección.
28
5.12. Intersección de dos planos oblicuos cuyas trazas se cortan fuera del papel.
En este caso las trazas horizontales de los planos si se cortan, por lo que ya tenemos la traza H1r de la
recta de intersección. Para hallar otro punto de la recta de intersección, recurrimos a un plano auxiliar φ,
en este caso un plano horizontal, que solo tiene traza vertical φ2. Las rectas de intersección s y t, entre
los planos dados y el auxiliar, son dos rectas horizontales, que se cortan en un punto A, punto que
pertenece a la recta de intersección r buscada.
Cuando las trazas de los planos dados  y , se cortan fuera del papel, se utilizan dos planos auxiliares  y
.  es un plano horizontal y  es un plano vertical. Se halla la intersección de cada uno de ellos con los
planos dados. Así, la intersección de  con  es la recta R y, la intersección de  con  es la recta S,
ambas rectas se cortan en el punto A.
El otro plano auxiliar  corta al  determinando la recta M, y
su intersección con  es la recta T. Ambas rectas M y T se
cortan en el punto B. La unión de estos puntos A y B,
determina la intersección I.
29
5.12. Intersección de un plano de perfil con otro

cualquiera
Como las trazas del plano de perfil , cortan a sus
homónimas del  en H1i y V2i, La intersección es la
recta de perfil i1-i2 determinada por estas trazas.
5. 13. Plano perpendicular al II bisector con otro

cualquiera
a) Cuando las trazas de ambos planos no son

concurrentes en el mismo punto de LT
Sea  un plano perpendicular al I bisector y  un plano
oblicuo, sus trazas homónimas se cortarán en H1i y V2i, y
dichos puntos serán las trazas de la recta intersección.
b) Cuando las trazas de ambos planos

concurren en el mismo punto de LT
El punto donde las trazas de los planos
concurren sobre LT nos daría un punto A1 – A2
de la recta intersección, pero para determinar el
otro tendremos que recurrir a un plano auxiliar,
en este caso paralelo al PH, por lo que sólo tiene
traza V, y hallaremos sus intersecciones con los
planos dados, que serán las rectas r1 – r2 con el
plano  y s1- s2 con el plano . La intersección
de estas dos rectas horizontales nos determinará
un punto el B1 –B2, que unido con el punto A1 –
A2, nos determinará la recta de intersección
buscada i1-i2.
https://youtu.be/7zDExTCOoNY
30
6. INTERSECCIÓN DE RECTAS Y PLANOS-
La intersección de una recta con un plano es siempre

UN PUNTO que pertenece a ambos. Para obtener
dicho punto se elige un plano cualquiera que contenga
a la recta. Se halla entonces la intersección entre ambos
planos, el dado y el que contenga a la recta dada, dicha
intersección será otra recta. Se halla entonces la
intersección entre las dos rectas, que nos determinará
un punto, que será el punto de intersección entre el
plano dado y la recta dada.
Sea el plano dado  y la recta dada R, hallamos un plano que contenga a R, el plano  que es un
proyectante horizontal. Hallamos la intersección entre los dos planos  y , que será la recta S, que corta
a la recta dada R en el punto P. Dicho punto será el de intersección entre  y R y por lo tanto la solución
del ejercicio.
31
6.1. Intersección de una recta R con un plano paralelo

a L.T.
 , el plano auxiliar es proyectante horizontal.
6.2. Intersección de una recta R con un

plano  perpendicular al II bisector
6.3. Intersección de una recta R con un plano

proyectante
En este caso, tanto si el plano es proyectante vertical,
como si es proyectante horizontal, , su intersección con
una recta R se puede hallar directamente. La traza
horizontal del plano dado H corta a la proyección
horizontal de la recta dada , r1 , en el punto I1, para hallar
su proyección vertical I2, sólo tenemos que referirla sobre
L.T. hasta que corte a la recta R en su proyección vertical
r2.
32
6.4. Intersección de una recta vertical con un plano P

oblicuo
En este caso el plano auxiliar tomado es un plano frontal,

cuya única traza horizontal, H, contiene a r1.
También se puede resolver por medio de un proyectante
horizontal y su traza H ha de pasar por r1.
6.5. Intersección de una recta de punta R con un plano

oblicuo
Utilizamos un plano auxiliar cualquiera que contenga a R, en

este caso un plano  de canto, proyectante vertical, cuya traza
vertical V contiene a r2.
También se puede resolver por medio de un plano horizontal,
cuya única traza vertical V ha de pasar por r2.
6. Intersección de una recta R con el primer bisector
Se puede resolver por el método general, pero otro método más

rápido sería hallar una recta S simétrica de una de las proyecciones
de R.
Obtenemos así s2 simétrica de r1 con respecto a L.T. la cual cortará a
r2 en el punto I2, que refiriéndola sobre r1 obtendremos su
proyección horizontal I1
https://youtu.be/r-slmh7CCmM
33
7. PARALELISMO
7.1. PARALELISMO ENTRE RECTAS

- Si dos rectas en el espacio son paralelas sus
proyecciones también lo son. Inversamente,
para que dos rectas en el espacio sean paralelas sus
proyecciones deben de serlo.
Esta regla no es aplicable a las rectas de perfil,
pues aún cuando sus proyecciones sean paralelas,
pueden ser o no paralelas en el espacio. Se debe
hallar entonces la tercera proyección.
Así, si nos piden que tracemos por un punto
dado P, una recta S paralela a otra dada R, ambas
de perfil, primero hallamos la tercera proyección
de los dos elementos dados, P3 y r3, y hallamos la
paralela a r3 que pasa por P3, obtendremos
entonces la tercera proyección de la recta S, s3 ,
sólo tendremos que hallar entonces sus
proyecciones horizontal y vertical.
7.2. RECTA PARALELA A UN PLANO
- Una recta es paralela a un plano cuando es

paralela al menos a una recta contenida en
dicho plano.
34
- También se puede decir que una recta es

paralela a un plano cuando la recta se puede
contener en un plano que es paralelo al dado.
Si la recta no ha de cumplir ninguna otra

condición las soluciones son infinitas.
Para trazar por un punto dado P, la recta paralela
a un plano dado , se dibuja una recta cualquiera
R contenida en dicho plano. Se traza
seguidamente por las proyecciones P1-P2 del
punto dado las proyecciones s1-s2 de la recta
pedida, paralelas respectivamente a r1-r2.
- Si queremos comprobar si una recta S es

paralela a un plano dado  , dibujaremos sobre el
plano una recta con una de sus proyecciones
paralela a la proyección homónima de la recta
dada, r2 // s2, hallamos sus trazas y la otra
proyección r1, si esta mantiene el paralelismo con
la proyección homónima de S, es decir r1 // s1,
entonces las rectas son paralelas en el espacio, y a
su vez S es paralela al plano  que contiene a R.
- Si hay que trazar por un punto dado P una recta paralela a

un plano definido por dos rectas S y R que se cortan, basta
trazar por el punto dado otra recta T paralela a cualquiera de
las dos anteriores.
35
- Si lo que queremos es pasar por un punto P un plano 

paralelo a una recta dada R, hacemos pasar por el punto P una
recta S paralela a la anterior. Todo plano cuyas trazas pasen por
las correspondientes de la recta S será paralelo a R, hay por lo
tanto infinitas soluciones.
El punto P está contenido en , pues está contenido en la recta
S, que pertenece al plano; y a la vez , dicho plano es paralelo a la
recta dada R, pues la recta S contenida en él, es paralela a la
anterior.
https://youtu.be/tG73C2esOF4
7.3. PLANOS PARALELOS
- Dos planos son paralelos cuando sus trazas

sobre el mismo plano de proyección lo son,
es decir, la traza vertical de uno es paralela a la
traza vertical del otro y lo mismo sucede con
las trazas horizontales.
Para trazar por un punto P un plano  paralelo a otro 
dado, (recordemos que las rectas horizontales del
plano tienen se proyección horizontal paralela a la traza
horizontal del plano), se pasa por el punto dado P, en
su proyección horizontal P1, una paralela a H, que será
la proyección horizontal de la recta R, es decir r1, y su
proyección vertical r2 es la paralela a LT que pasa por la
proyección vertical del punto dado, P2.
Entonces V será la traza vertical del plano y será paralela a V pasando por V2r, que referimos a LT en
V1r, por donde trazaremos la paralela a H para obtener la traza horizontal del plano H. El ejercicio se
puede resolver igualmente utilizando una recta frontal del plano, como por ejemplo la recta S.
36
- Si los dos planos son paralelos a LT, no basta con el paralelismo de sus
trazas homónimas, para saber entonces si son paralelas realmente en el
espacio, es necesario hallar la tercera proyección y comprobar en ella si
sus trazas mantienen el paralelismo. Así, si tenemos un plano 
paralelo a LT y queremos trazar otro plano paralelo al primero y que
pase por un punto dado P, hay que obtener primero la tercera
proyección del punto P3, y del plano dado 3, y dibujaremos la tercera
proyección del plano pedido  3, paralela a 3 pasando por P3, a partir
de ella podemos trazar la traza horizontal y vertical del plano pedido,
paralelas a las del plano dado.
-Si el plano está definido por dos rectas que se cortan r y s, y queremos
pasar por un punto P un plano paralelo al anterior, se trazan por el
punto dado dos rectas m y t paralelas respectivamente a las anteriores.
https://youtu.be/uTgJCuWncQQ
8. PERPENDICULARIDAD
- Teorema de las tres perpendiculares:

1- Si dos planos  y  son perpendiculares entre sí y uno de ellos es perpendicular a un plano de
proyección, sus trazas sobre este serán perpendiculares.
2- Si dos rectas R y S son perpendiculares en el espacio y una de ellas es paralela a un plano de
proyección, la S, sus respectivas proyecciones sobre este son también perpendiculares.
3- Si una recta R es perpendicular a un plano , su proyección sobre un plano de proyección, será
perpendicular a la traza del primero con respecto al segundo.
Estos son los únicos casos en que la perpendicularidad entre elementos en el espacio, se traduce
directamente en una perpendicularidad entre sus proyecciones y / o trazas.
37
8.1. RECTA PERPENDICULAR A UN PLANO
- Para que una recta R sea perpendicular a un plano , las

proyecciones de la recta han de ser perpendiculares a las trazas
homónimas del plano.
- Así, la proyección horizontal de la recta, r1, es
perpendicular a H , y a la proyección horizontal de
la recta T, t1, contenida en el plano . De la misma
forma r2, proyección vertical de la recta, es
perpendicular a V y a la proyección vertical de la
frontal del plano , s2.
- Si lo que queremos es trazar por un punto dado, una recta perpendicular a un plano, por cada
proyección del punto se traza la recta perpendicular a la recta homónima del plano. Así, dado el punto P
y el plano  .
https://youtu.be/nF7OuHzMvWU
8.2. PLANO PERPENDICULAR A UNA RECTA
- Las trazas del plano serán perpendiculares a las proyecciones

homónimas de la recta.
- Si tenemos la recta R y hay que hallar el plano , buscamos un
punto P cualquiera del plano, y se hace pasar por sus proyecciones
(P1-P2) una recta del plano, por ejemplo la horizontal S, cuya
proyección vertical s2 ha de ser paralela a LT pasando por P2 y su
proyección horizontal s1 perpendicular a r1 pasando por P1. V ha de
pasar por la traza vertical de esta recta, V2s, perpendicular a r2, y
además cortará a LT en un punto N, por dicho punto trazamos H
que ha de ser perpendicular a r1.
- El ejercicio se puede resolver también utilizando una frontal del plano,
como por ejemplo la recta F.
https://youtu.be/juDz6Mjo4XY
38
8.3. PLANOS PERPENDICULARES ENTRE SÍ
Dos planos son perpendiculares entre sí, cuando

uno de ellos contiene, al menos, una recta que es
perpendicular al otro.
Así, si R es perpendicular a , todo plano  que
pase por R, o que sea paralelo a ella, será perpendicular al .
Dado el plano  y el punto P, se traza la recta R
perpendicular a  pasando por P. Las trazas de esta recta
serán V2r y H1r, y para trazar un plano cualquiera que pase
por la recta r, basta tomar un punto cualquiera, por
ejemplo el M de la LT y unirlo con H1r para obtener su
traza horizontal Hy con V2r para obtener su traza vertical V .
Habrá por tanto infinitas soluciones, una de ellas será el plano .
https://youtu.be/B7z0xWcdVXk
8.4. RECTAS PERPENDICULARES ENTRE SÍ

Generalmente las proyecciones horizontal y vertical dos rectas perpendiculares en el espacio serán
oblicuas.
Solamente cuando una de las dos rectas es paralela a uno de los planos de proyección se observará en
dicha proyección la perpendicularidad directamente. (Tª de las tres perpendiculares)
En el primer dibujo tenemos una horizontal s que es perpendicular por el punto A a una recta oblicua r.
La perpendicularidad se observa entonces directamente en la proyección horizontal.
En el segundo la recta s es una frontal y es perpendicular por el punto A a una recta oblicua r. La
perpendicularidad se observa entonces en la proyección vertical de las rectas.
Pero si las rectas no cumplen ningún paralelismo con respecto a ningún plano de proyección la
perpendicularidad ya no se observa
directamente en las proyecciones .
39
Para trazar por un punto dado A una recta s perpendicular a otra

dada r se opera de la siguiente forma:
- Primero se contiene el punto A en un plano perpendicular a la
recta r.
- Se halla el punto de intersección I entre la recta y el plano
- La recta s, definida por el punto A dado y el de intersección I, es la perpendicular a la recta r por el
punto A.
https://youtu.be/n67K4yWXCOk
40

DIÉDRICO 1 - Apuntes

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

DIÉDRICO 1 - Apuntes

Cargado por

Copyright:

Formatos disponibles

Sistema diédrico 1 2º BAC

1. FUNDAMENTOS DEL SISTEMA

El sistema diédrico es un sistema de proyecciones

1.1. PLANOS DE PROYECCIÓN

En el Sistema Europeo se supone que el observador está colocado en el primer diedro o

1.2. PLANOS BISECTORES

Es el elemento fundamental de la geometría, todos los demás elementos se pueden considerar

En diédrico se establece un método similar:

2.2. POSICIONES RELATIVAS DEL PUNTO

Además de los planos fundamentales de proyección H y V, existen en el sistema diédrico los

3.2. PERTENENCIA DE UN PUNTO A UNA RECTA

3.3. TRAZAS Y CUADRANTES DE PASO. PARTES VISTAS Y OCULTAS DE UNA RECTA.

3.4. PUNTOS DE INTERSECCIÓN DE LA RECTA CON LOS PLANOS BISECTORES.

3.5. RECTAS QUE SE CORTAN

3.6. POSICIONES PARTICULARES

A) Rectas situadas en los planos de proyección

B) Rectas perpendiculares a los planos de proyección

C) Rectas paralelas a los planos de proyección

Pueden darse dos casos:

2- Recta perpendicular a LT pasando por ella

E) Recta que pasa por LT

F) Rectas oblicuas en los cuadrantes

3. Recta oblicua en el 3º cuadrante

Como la recta t, ninguna de sus trazas son vistas

4. Recta oblicua en el 4º cuadrante

G) Rectas situadas en los bisectores

Un plano es una superficie plana ilimitada, sin espesor.

El plano es uno de los elementos geométricos básicos.

Tiene dos dimensiones planas (X e Y) y se puede definir de 4 formas:

 Tres puntos no alineados definen un plano.

 Un punto y una recta exterior al punto definen un plano.

 Dos rectas paralela.

 Dos rectas que se cortan en un punto.

Un plano no tiene proyección (la proyección de los

4.1. PERTENENCIA DE UNA RECTA A UN PLANO -

4.2. PERTENENCIA DE UN PUNTO

4.3. FORMAS DE DEFINIR UN PLANO

Como ya dijimos antes, un plano puede definirse de 4 formas distintas:

2- Por dos rectas paralelas.

3- Por un punto y una recta que no se pertenecen

a / Trazando por el punto dado A,

4. Por tres puntos no alineados

4.4. POSICIONES PARTICULARES DEL PLANO

Los planos también se clasifican por su posición

B) Paralelos a los planos de proyección

C) Perpendiculares a un plano de proyección, también llamados proyectantes

2. Plano Vertical (proyectante horizontal)

F) Planos paralelos a los bisectores

 Plano paralelo al segundo bisector

G) Plano que pasa por LT o contenido en LT

G) Planos perpendiculares a los bisectores

1. Plano perpendicular al I bisector

2. Plano perpendicular al II bisector

4.5. RECTAS PARTICULARES DEL PLANO

3. Recta de máxima pendiente

4. Recta de máxima inclinación

5.2. Intersección de un plano oblicuo con otro horizontal

5. 3. Intersección de un plano oblicuo con otro paralelo al vertical o frontal

5.4. Intersección de un plano oblicuo con

Sea  el plano oblicuo, y el  proyectante

5.5. Intersección de un plano

En este caso, la recta intersección de
