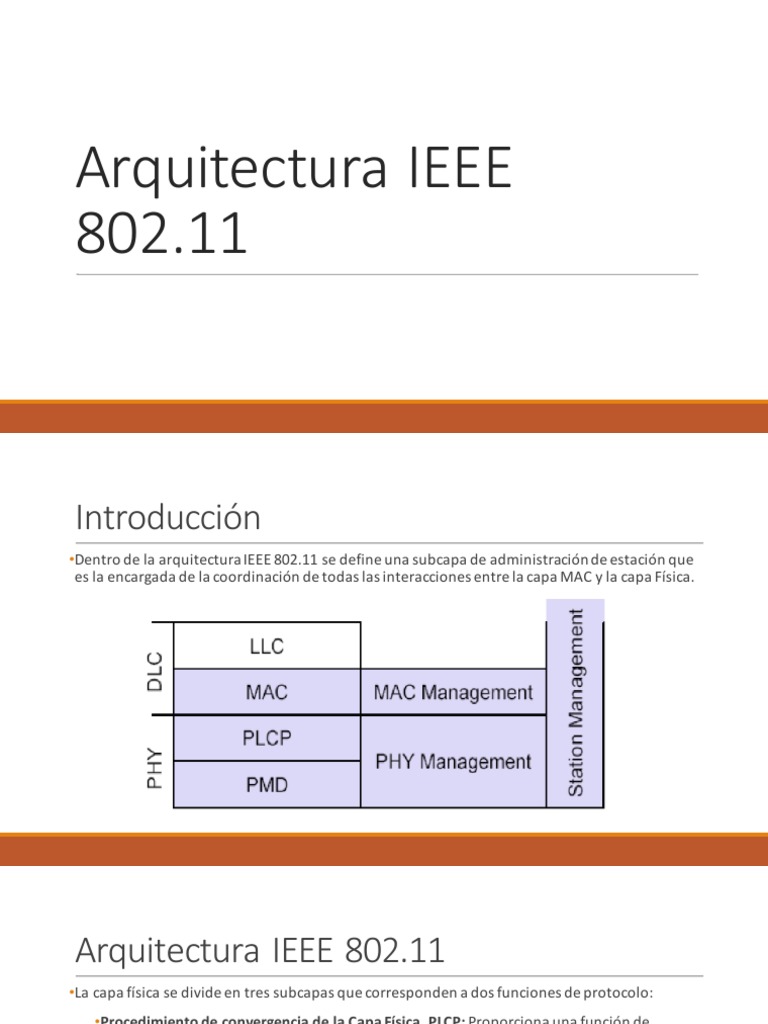

Arquitectura

IEEE
802.11
Introducción
•Dentro de la arquitectura IEEE 802.11 se define una subcapa de administración de estación que
es la encargada de la coordinación de todas las interacciones entre la capa MAC y la capa Física.
Arquitectura IEEE 802.11
•La capa física se divide en tres subcapas que corresponden a dos funciones de protocolo:
•Procedimiento de convergencia de la Capa Física, PLCP: Proporciona una función de
convergencia que transforma la PDU MAC a un formato adecuado para su transmisión y
recepción a través de un medio físico dado.
•Dependiente del medio Físico, PMD: Define las características y métodos de transmisión a
través de medios inalámbricos. Especifica la técnica de codificación y modulación a
emplearse sobre el medio.
•Subcapa de administración a nivel físico, PLME: selección del canal.
Arquitectura IEEE 802.11 (2)
•La capa MAC esta dividida en subcapa MAC y subcapa de administración MAC.
•Subcapa MAC: Es la responsable de los mecanismos de acceso y fragmentación / ensamblaje de
paquetes..
•Subcapa de administración MAC: Es la responsable del roaming en ESS, administración de
potencia, procesos de asociación, desasociación y reasociación para el proceso de registro.
•En la capa Física IEEE 802.11 definio inicialmente tres capas físicas diferentes:
•Dos técnicas de radio frecuencia: FHSS y DSSS.
•Una especificación para infrared difusa.
IEEE 802.11 Capa Física –
FHSS Subcapa PMD
•Opera con 79 canales para USA y Europa, y 23 canales para Japon.
•Cada canal tiene un ancho de banda de 1 MHz.
•El patrón de salto es pseudo – aleatorio.
•Cada BSS puede seleccionar uno de tres patrones de 26 saltos.
(0,3,6,9,12,15,18,21,24,27,30,33,36,39,42,45,48,51,54,57,60,63,66,69,72,75)
(1,4,7,10,13,16,19,22,25,28,31,34,37,40,43,46,49,52,55,58,61,64,67,70,73,76)
(2,5,8,11,14,17,20,23,26,29,32,35,38,41,44,47,50,53,56,59,62,65,68,72,74,77)
•El proceso de selección es responsabilidad de la subcapa de administración física.
IEEE 802.11 Capa Física –
FHSS Subcapa PMD (2)
•Múltiples BSS pueden coexistir en la misma área, se pueden utilizar hasta tres APs con
diferentes grupos de frecuencias.
•La máxima potencia de transmisión recomendada es 100 mW.
IEEE 802.11 Capa Física –
DSSS Subcapa PMD
•Para 1 y 2 Mbps utilizan DBPSK y DQPSK respectivamente.
•La banda ISM que funciona en 2.4 GHz es dividida en 11 canales (USA) sobrelapados, espaciados
5 MHz.
•La máxima potencia transmitida de hasta 100 mW, en USA hasta 1 W.
•Requiere una tasa de muestreo en el orden de 11 Mcps.
•En DSSS una portadora es modulada por un código digital en el cual la tasa de bits de código es
mucho mayor que la tasa de bits de la señal de información. Se denomina “Pseudonoise System”.
IEEE 802.11 Capa Física –
DSSS Subcapa PMD (2)
•El spreading es realizado dividiendo el ancho de banda disponible en 11 subcanales, cada canal
de 11 MHz, utiliza una secuencia llamada “Secuencia de Barker” de 11 – chips por cada símbolo.
•La máxima capacidad del canal es (11 chips/simbolo) / (11 MHz) = 1 Mbps si utiliza DBPSK.
IEEE 802.11 Capa Física –
DFIR Subcapa PMD
•Esta capa opera basado en la transmisión de pulsos con slots de 250 ns de duración.
•Tienen alcances de hasta 20 metros.
•Utiliza técnicas de modulación 16 – PPM (Pulse Position Modulation) y 4 – PPM para 1 y 2 Mbps,
respectivamente.
•Como transmisores se usan diodos LED y como receptores se usan diodos PIN.
•Trabaja en la banda de los 850 – 950 nm.
IEEE 802.11 Capa Física – PLCP
•Define un método para encapsular las PDUs MAC en un formato determinado para luego ser
enviado a la PMD.
•Cada PDU MAC se transforma en una trama PLCP que consta de:
•Preámbulo: para sincronización e indicar inicio de la trama.
•Cabecera PLCP: contiene información de velocidad de transmisión, de inicialización, de
longitud de trama y CRC.
•PDU – PLCP: contiene los datos.
•La estructura de cada PLCP depende de la definición de la capa física en particular.
•El preambulo y la cabecera de la trama PLCP se transmiten siempre a 1 Mbps independiente de
la capa física.
Capas Físicas IEEE 802.11: PLCP
IEEE 802.11 Capa Física – FHSS : PLCP
IEEE 802.11 Capa Física – FHSS : PLCP (2)
•La velocidad mas baja siempre es la que provee el ambiente de sincronización.
•El header y el preámbulo siempre son transmitidos a 1 Mbps, mientras que el MPDU puede ser
transmitido a 1 o 2 Mbps.
•El preambulo es una secuencia de 80 bits (1s y 0s) los cuales son utilizados para extraer la señal
de reloj para la portadora y bits de sincronización.
•El delimitador de inicio de trama es un patrón específico de 16 bits (0000110010111101).
•Los siguientes tres campos están divididos de la siguiente manera:
•12 bits para la longitud del paquete, que llega hasta un máximo de 4 Kbytes.
•4 bits para el campo de señalización del paquete en donde se identifica la velocidad de
transmisión en pasos de 0.5 Mbps iniciando con 1 Mbps.
•16 bits de CRC.
IEEE 802.11 Capa Física – FHSS : PLCP (3)
IEEE 802.11 Capa Física – DSSS: PLCP
IEEE 802.11b
Características de IEEE 802.11b
•Es una extensión del estándar IEEE 802.11 con un esquema DSSS.
•Se dispone de 3 tipos diferentes de modulación, que dependen de la tasa de velocidad máxima:
•Binary Phase Shift Keyed (BPSK).
•Quadrature Phase Shift Keyed (QPSK).
•Complementary Code Keying (CCK).
•IEEE 802.11b utiliza el mismo PLCP que el estándar 802.11 con esquema DSSS.
•Provee velocidades de 5.5 y 11 Mbps.
•La tasa de chipping es de 11 MHz, igual que el sistema original, por lo que provee la ocupación del
mismo ancho de banda
•Puede operar a nivel outdoor hasta 300 o 400 m, y en ambiente indoor entre 30 a 50 m con bajo
ruido.
Modulación 802.11b - DSSS
•Cada bit es reemplazado por una secuencia de 11 chips.
•Velocidad de transmisión 11 Mbps.
•3 APs pueden ocupar la misma área.
Canales DSSS a 2.4 GHz
Canales DSSS en 2.4 GHz
Canales no over-lapping 802.11b
Cobertura de un AP en 802.11b
Escalabilidad en 802.11b
IEEE 802.11b – Capa Física: PLCP
•Se tiene dos tipos de trama: Corta y larga.
•En la trama larga el campo de Sincronización está formado por 128 bits 1s, esto permite
compatibilidad con sistemas antiguos 802.11.
•En la trama corta el campo de sincronización está compuesto por una secuencia de 56 bits 0s.
•El campo SFD (Start Frame Delimiter) en la trama larga es una secuencia 1111 0011 1010 0000.
•Para evitar la confusión con la trama larga, en la trama corta el campo SFD es el valor reverso
0000 1100 0101 1111.
IEEE 802.11b – Capa Física: PLCP

Estructura de una trama larga

IEEE 802.11b – Capa Física: PLCP

Estructura de una trama corta

IEEE 802.11b – Capa Física: PLCP
IEEE 802.11a
Capa Física de 802.11a
•Opera en la banda de 5 GHz designada como Unlicensed National Information Infraestructure
(U-NII).
•Utiliza OFDM (Orthogonal Frequency Division Multiplexing).
•Para las diferentes velocidades utiliza diferentes técnicas de multiplexación como: BPSK, QPSK y
QAM.
•Los dispositivos OFDM utilizan un canal de banda ancha dividido en subportadoras.
•Soporta velocidades de 6, 9, 12, 18, 34, 36, 48 o 54 Mbps de las cuales 6, 12 y 24 Mbps son
mandatorios en todos los productos.
Capa Física 802.11a
•Opera en las bandas U-NII: 5.15 – 5.25 GHz, 5.25 – 5.35 GHz, y 5.725 – 5.825 GHz.
•Su espectro tiene 12 canales de 20 MHz (8 son permitidos solamente para ambientes indoor y 4
frecuentemente usados en ambientes indoor u outdoor) estos no son sobrelapados.
•Adicionalmente, cada banda tiene diferentes limites de potencia de salida especificados por la
FCC.
Canales 802.11a
802.11a - OFDM
•Los canales 802.11a operan con un ancho de banda de 22 MHz, el cual está formado por 52
subportadoras con un espaciamiento de 0.3125 MHz y una duración de 4 us, para un total de
12 Msímbolos/seg.
•Las 64 sub-portadoras que son moduladas con BPSK, QPSK, 16-QAM o 64-QAM:
•12 sub-portadoras cero.
•48-subportadoras de datos.
•4 sub-portadoras pilotos para sincronización/tracking.
Comparación de velocidades en 802.11a
Cobertura de un AP en 802.11a.
802.11a: PLCP
802.11a: PLCP
•El preámbulo es utilizado principalmente para sincronización.
•La cabecera se asigna en un símbolo OFDM y es codificado con un sistema de modulación
robusto y un esquema de corrección de errores.
•La cabecera contiene información acerca del tipo de modulación y esquema de
transmisión utilizado en el resto del paquete, la longitud del payload, y el bit de paridad.
•El campo tail es usado para resetear al codificador y proveer información al decodificador.
•El campo de servicio se utiliza actualmente para inicializar el descrambler (7 bits), mientras
que 9 bits son reservados para uso futuro.
•El campo pad es usado para la asignación de un PPDU (Physical Payload Data Unit) en un
número entero de símbolos OFDM.
802.11a Escalabilidad
IEEE 802.11g
Caracteristicas de 802.11g
•Opera en la banda de 2.4 GHz.
•Usa OFDM y CCK (Complementary Code Keying).
•Hace uso de ERP – DSSS/CCK, por lo que es compatible con versiones anteriores.
•ERP-PBCC es una capa física opcional en 802.11g.
•Se trata de un esquema de modulación de una sola portadora que codifica el payload usando
códigos convolucionales binarios de 256 estados.
•Esta capa física consigue velocidades de datos de 22 y 33 Mbps.
Velocidades y capas físicas de 802.11g
IEEE 802.11g: PLCP
IEEE 802.11g: PLCP
IEEE 802.11n
IEEE 802.11n: Historia
•Enero de 2004 la IEEE anuncia la formación de un nuevo grupo de trabajo(802.11 TGn) para
desarrollar un nuevo estándar WLAN.
•El objetivo era realizar un estándar 10 veces más rápido de 802.11a y 802.11g.
•Se han analizado diferentes propuestas, entre las que destancan las siguientes:
•TGnSync
•WWiSE (World Wide Spectrum Effiiciency)
•802.11n se construye sobre los estándares previos de 802.11 añadiendo técnicas MIMO (Multiple-
Input Multiple-Output) y OFDM (Orthogonal Frequency Division Multiplexing).
•Se forma el grupo de trabajo Enhanced Wireless Consortium (EWC) para ayudar a acelerar el proceso
de desarrollo de IEEE 802.11n y promover especificaciones que permitan compatibilidad con
productos WLAN de próxima generación.
•El estándar 802.11n es aprobado en el año 2009.
IEEE 802.11n: Caracteristicas
•La velocidad de transmisión en 802.11n son significativamente mejores que las que proporciona
802.11a y 802.11g, a través de multiplexación espacial utilizando MIMO y con un ancho de
banda de 40 MHz.
•Utiliza los mismos tipos de modulación que 802.11a y 802.11g.
•Para aprovechar las velocidades de datos mucho mayores al aplicar estas técnicas, la eficiencia
también se mejora mediante el uso del envió de un bloque de tramas MAC y con un
reconocimiento de bloque. Estas características en conjunto proporcionan la mayor parte de la
mejora de rendimiento.
•Opera en la banda de 2.4 y 5 GHz.
•Capaz de soportar velocidades entre 6.5 Mbps a 600 Mbps.
MIMO (Multiple Inputs Multiple
Outputs)
•Un sistema MIMO puede ser usado para transmitir streams de datos independientes (o streams
espaciales) en diferentes antenas.
•Se define como un stream espacial a un stream de bits trasmitidos sobre dimensiones espaciales
separadas.
•Cuando múltiples streams espaciales son usadas con MIMO esto se denomina multiplexación
por división espacial (SDM).
Capa Física en 802.11n: MIMO
•El utilizar simultáneamente diferentes antenas de transmisión, puede incrementar el
rendimiento, y además, en recepción puede emplearse para combatir la propagación multi-
camino.
•Cada cadena RF (y su antena correspondiente) se encarga de transmitir un stream espacial.
•MIMO se emplea tanto en WWiSE como en TGnSync.
•La configuración mínima requerida puede ser 2x2, aunque lo más habitual será tener 3x2 (tres
cadenas RF en el AP).
•La idea de doblar el ancho de banda a 40 MHz depende de las consideraciones de regulación.
 Capa Física en 802.11n
•802.11n define modificaciones a las capas física y MAC.
•Se usan canales de 40 MHz.
•13 canales en la banda de 5 GHz y únicamente 2 canales en la banda de 2.4 GHz.
•Compatibilidad hacia atrás.
•802.11n @ 2.4 GHz debe soportar todas las tasas obligatorias de 802.11g.
•802.11n @ 5 GHz debe soportar todas las tasas obligatorias de 802.11a.
•Uso de un preámbulo mixto (que comienza con el de 802.11a).

802.11n: Formatos de trama
•Los formatos de trama soportan tres modos de operación:
•Legacy mode: Es el modo tradicional, en el cual las versiones anteriores y los sistemas MIMO
– OFDM coexisten. En el transmisor se utiliza una sola antena de transmisión. La diversidad
de recepción es explotada ene este modo.
•Mixed mode: Los transmisores MIMO-OFDM deben ser capaces de generar los paquetes
anteriores de los sistemas heredados y los paquetes de alta velocidad para dispositivos
MIMO-OFDM.
•Greenfield mode: La transmisión es solamente entre sistemas MIMO – OFDM. Cuando un
dispositivo greenfield esta transmitiendo, no se transmiten sistemas tradicionales, pero los
mecanismos de detección de portadora son usados para evitar colisiones. Los receptores
habilitados en este modo deben ser capaces de decodificar paquetes desde transmisores
tradicionales, mixtos o nuevos. (greenfield).
802.11n: Formatos de trama
Resumen de las actividades del grupo
802.11
