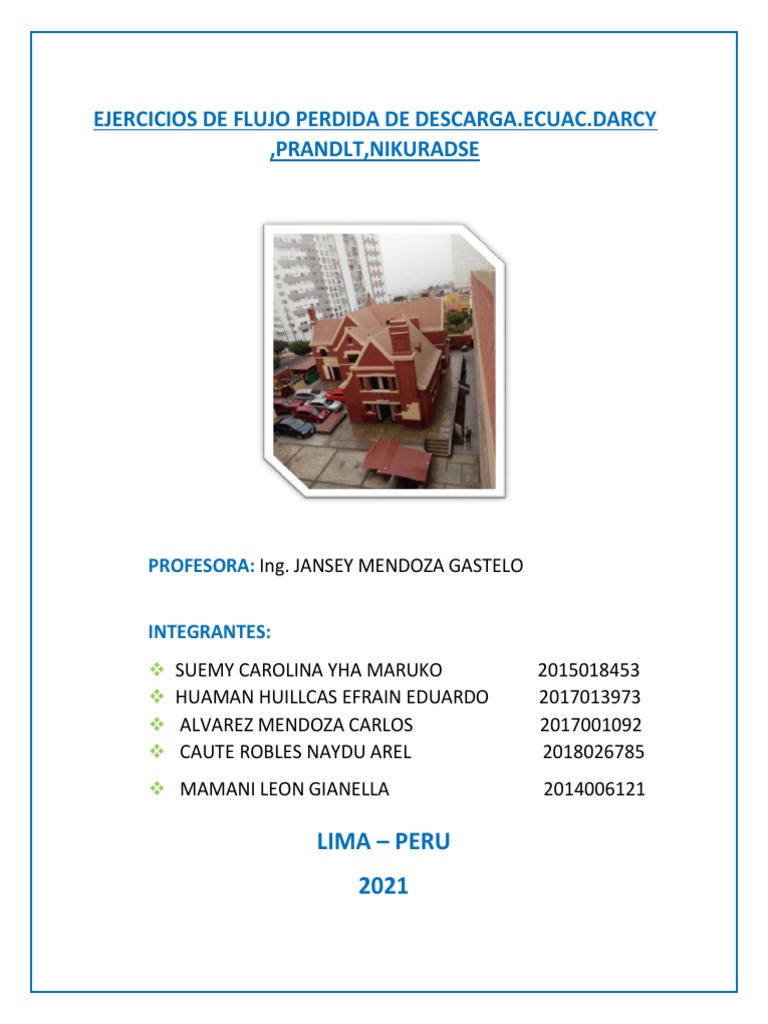

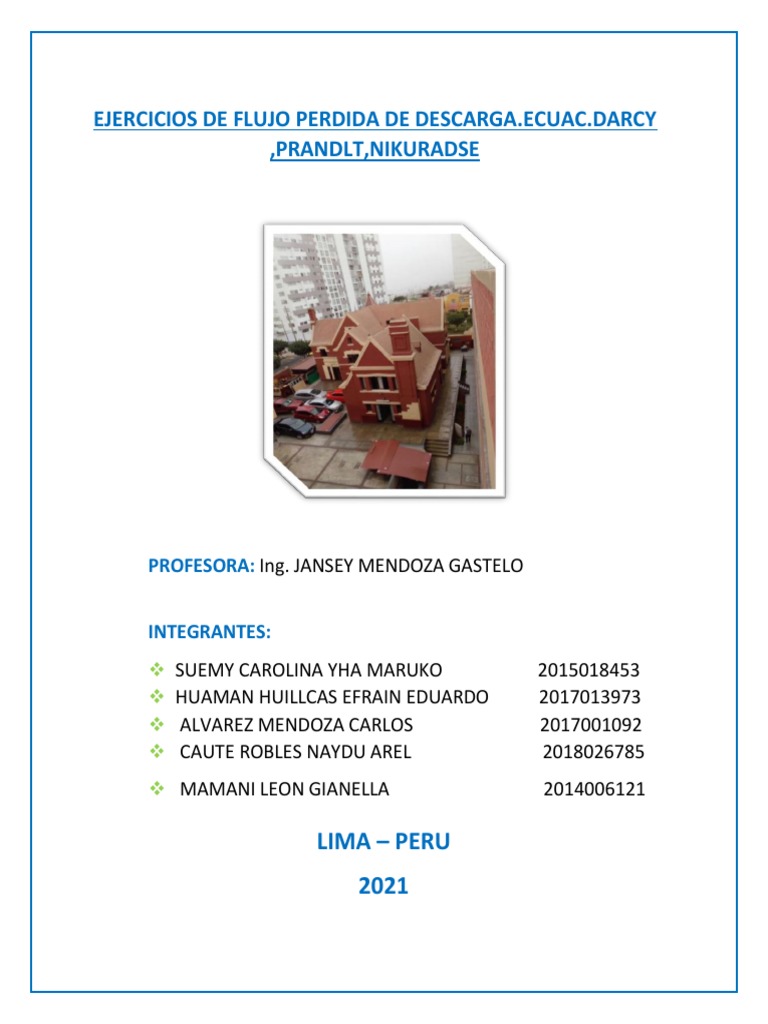

EJERCICIOS DE FLUJO PERDIDA DE DESCARGA.ECUAC.

DARCY
,PRANDLT,NIKURADSE

PROFESORA: Ing. JANSEY MENDOZA GASTELO

INTEGRANTES:
 SUEMY CAROLINA YHA MARUKO 2015018453
 HUAMAN HUILLCAS EFRAIN EDUARDO 2017013973
 ALVAREZ MENDOZA CARLOS 2017001092
 CAUTE ROBLES NAYDU AREL 2018026785
 MAMANI LEON GIANELLA 2014006121

LIMA – PERU
2021
EJERCICIO N°1
EJERCICIO N°2
EJERCICIO N°3
Calcular las pérdidas de carga en una tubería de fibrocemento de 400 m, de diámetro nominal
150mm (FC 150), por la que circula un caudal de 1 m3 /h de agua a 20 ºC.

Determinamos el número de Reynolds para comprobar en que régimen de flujo trabajamos.

Como sabemos, el caudal Q = V · A, donde V es la velocidad y A la sección de la tubería. Cambiamos

las unidades del caudal

Por tanto,

El número Re será

Como es menor de 4000, es un régimen laminar. En este régimen, la ecuación de pérdida de carga es

En régimen laminar no se pierde energía como se observa en el resultado.

EJERCICIO N°4
Calcular las pérdidas de carga en una tubería de fibrocemento, de diámetro nominal 150mm (FC
150), por la que circula un caudal de 200 m3 /h de agua a 20 ºC.
Kfibrocemento = 0,025 mm
Determinamos el número de Reynolds para comprobar en que regimen de flujo trabajamos.

Como sabemos, el caudal Q = V · S, donde V es la velocidad y S la sección de la tubería. Cambiamos

las unidades del caudal

Por tanto,

El número Re será

La rugosidad relativa (K)

En este régimen, la ecuación de pérdida de carga es

donde f se obtiene empíricamente o a partir del ábaco de Moody.

EJERCICIO N°5
EJERCICIO N°6
 EJERCICIO N°7
Determinar el gasto que fluye en un tubo de acero de 12’’ de diámetro el cual conduce aguapotable con
una temperatura de 15ºC, si se especifica que la pérdida por fricción sea de
1.2 m por cada 100 m de tubería y además se conoce el valor de la rugosidad relativa
8.5 x 10-4.

Datos: Q
= ¿?
D = 12'' = 0.3048 m A= π x (0.3048)2 Hf = f L V2
E / D = 8.5x 10 4 D 2g
Hf = 1.2 m
A= 0.073 m2

Despejando la velocidad de la ecuación de Darcy-Weisbach, tenemos:

Suponiendo que f = 0.02

Sustituyendo valores:

V = 1.91 m / s

Obteniendo el gasto: Q = (1.91 m/s) ( 0.073 m2)

Q = 0.14 m3/s = 140 lt/s

De la gráfica se obtiene que el agua a 15ºC tiene γ=1.145 x 10-6 m2/seg.

Calculando el Número de Reynolds:
EJERCICIO N°8
Determinar la pérdida de energía (Hf) que se produce en un tramo de 1000 m al mantener una velocidad de
5 m/s en una tubería de 12 mm de diámetro teniendo una viscosidad cinemática de 4 x 10-6 m2/s. Considerar
que la tubería es de Fo. Go.

Datos: Para tuberías de Fo. Go. Se considera:

HF = ¿? E = 0.020
L = 1000 m
v = 5 m/s Rugosidad Relativa
D = 12 mm = 0.012m E 0.02
= = 0.00167
γ = 4 x 10 m /s D 12

Del diagrama Universal de Moody, obtenemos:

f = 0.032

Empleando la Ecuación de Darcy-Weisbach:

Hf = f L V
D 2g

Hf = 0.032 x 1000 x (5)2

0.012 19.62

Hf = 3397.89 m

Re =15, 000

Por lo tanto es flujo Turbulento.

EJERCICIO N°9
Determine la pérdida de energía si a través de una tubería estándar DN de 150 mm cédula 80 fluye glicerina
a 25 °C a lo largo de 30 m con una velocidad promedio de 4.0 m/s.

SOLUCION:

De los datos se tiene:

𝐿 V2
hf = f * 𝐷 * 2∗g ...(I)

V = 4 m/s L= 30m

Tubería estándar de 150mm cedula 80 Di = 0.1463 m

Glicerina 25°C 𝑣 = 7.63 x 10-4 (Pa.s)

64
F.Laminar f= NRe
f=
F.Turbulento METODO DE MOODY
EC.COLEBROOK - EC. SWAMME

𝑉𝑥𝐷 4𝑚/𝑠 𝑥 0.1463𝑚

NRe = = = 766.97
𝑣 7.63 X 10−4 𝑚2 /𝑠

FLUJO QUE ATRAVIESA LA TUBERÍA ES FLUJO LAMINAR

64
f= = 0.083
NRe

REEMPLAZANDO LOS DATOS EN LA ECUACION DE DARCY EN (I)

30𝑚 (4 m/s)2
hf = 0.083 * *
0.1463𝑚 2∗9.81 m/s2

hf = 13.88 m
EJERCICIO N°10

Calcular la perdida de carga en 3000 m de tubería de hierro galvanizado (k=0.3mm) de 200

mm de diámetro por la que fluye a 20°C (viscosidad = 10-6 m2/s), considerándose una
velocidad de 3m/s

SOLUCIÓN
- Numero de Reynolds
𝑉𝑥𝐷 3𝑚/𝑠 ∗ 0.2𝑚
𝑅𝑒 = = = 6x10 5
𝑣 10−6 𝑚2/s
- Rugosidad relativa
𝐾 0.3
= = 1.5x10-3
𝐷 200

- Coeficiente de fricción
𝐾/𝐷 2.51
1 = −2 𝑥 log ( + )
√𝑓 3.7 𝑅𝑒√𝑓

f = 0.022

PERDIDA DE CARGA POR ECUACIÓN DE DARCY WEISSBACH

3000𝑚 (3 m/s)2
hf = 0.022 * *
0.2𝑚 2∗9.81 m/s2

hf = 151 m
