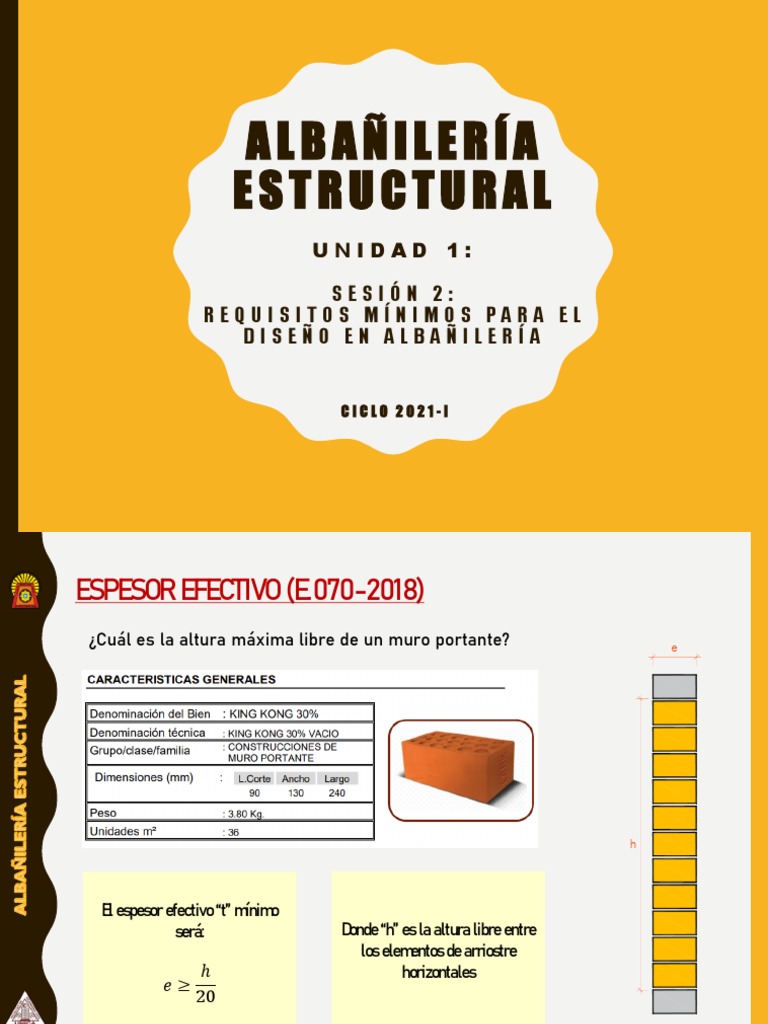

ALBAÑILERÍA

ESTRUCTURAL
UNIDAD 1:

SESIÓN 2:
REQUISITOS MÍNIMOS PARA EL
DISEÑO EN ALBAÑILERÍA

CICLO 2021-I
ESPESOR EFECTIVO (E.070-2018)
¿Cuál es la altura máxima libre de un muro portante? e

El espesor efectivo “t” mínimo

será: Donde “h” es la altura libre entre
los elementos de arriostre
ℎ horizontales
𝑒≥
20
ESFUERZO AXIAL MÁXIMO (E.070-2018)
¿Cuál es el esfuerzo axial máximo
que debe soportar un muro?

El esfuerzo axial máximo (σm) Donde:

definido en 20.a deberá cumplir “Pm” es la carga de gravedad
con las limitaciones máxima de servicio, incluyendo
indicadas en 20.b y 20.c, de la el 100% de sobrecarga
norma E.070-2018 “L” es la longitud total del muro
(incluyendo el peralte de las
columnas para el caso
𝑃𝑚 de los muros confinados).
𝜎𝑚 = (20. 𝑎)
𝐿. 𝑡

2
ℎ
𝜎𝑚 ≤ 0.20𝑓´𝑚 1 − (20. 𝑏)
35𝑡

𝜎𝑚 ≤ 0.15𝑓´𝑚 (20. 𝑐)
CONDICIONES DE MURO PORTANTE CONFINADO
(E.070-2018)
¿Qué debe cumplir un muro portante confinado?

Que quede enmarcado en sus

cuatro lados por elementos de
concreto armado verticales
(columnas) y horizontales (vigas
soleras), aceptándose la
cimentación de concreto como
elemento de confinamiento
horizontal para el caso de los
muros ubicados en el primer piso
CONDICIONES DE MURO PORTANTE CONFINADO
(E.070-2018)
¿Qué debe cumplir un muro portante confinado?
Lmax < 2h < 5.00 m

Que la distancia máxima centro a

centro entre las columnas de
confinamiento sea dos veces la
distancia entre los elementos
horizontales de refuerzo y no
mayor que 5 m.

h
LOGRÓ DE LA SESIÓN

E L E S T U D I A N T E A P L I C A L O S R E Q U I S I TO S
MÍNIMOS DE DISEÑO EN ALBAÑILERÍA
