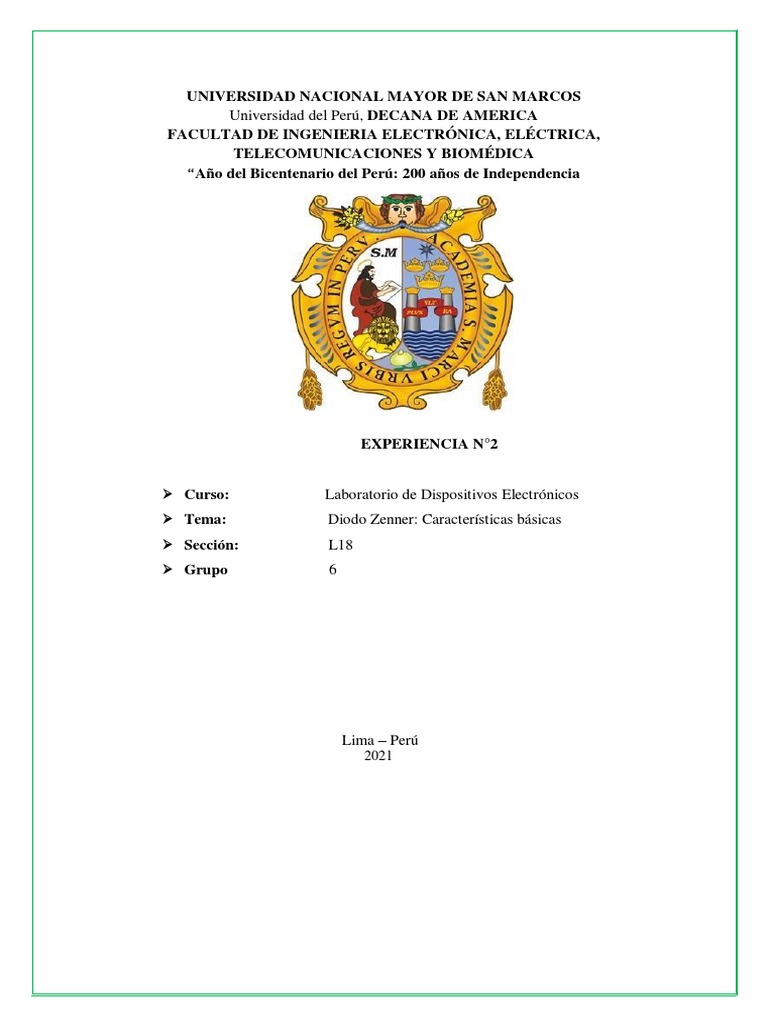

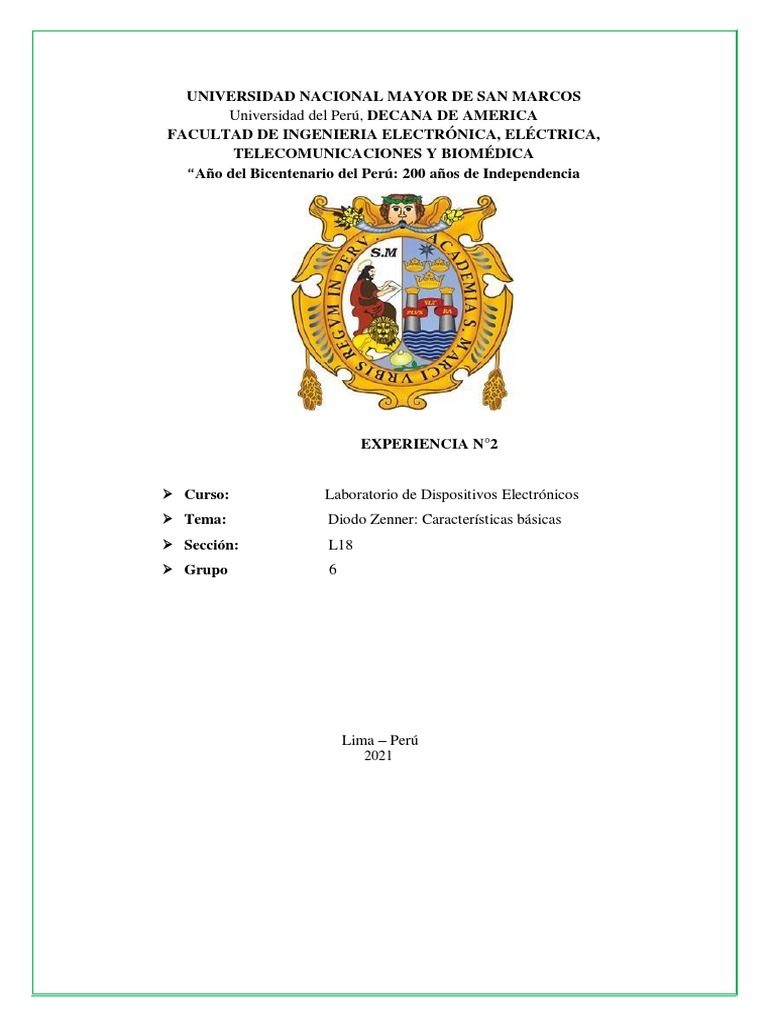

EXPERIENCIA N°2
Lima – Perú
2021
EXPERIENCIA 2
1.- Usando el ohmímetro, medir las resistencias directas e inversas del diodo Zener.
Registrar los datos en la tabla 1.
Tabla 1
R directa R inversa
74.4Ω ≥30MΩ
Observaciones:
En el diodo zener polarizado directamente podemos ver que conforme aumenta el voltaje y la
corriente su resistencia disminuye y se comporta del mismo modo que un diodo normal polarizado
directamente.
Un diodo zener ideal utilizado como regulador tendría como característica principal que la tensión
entre sus terminales no variaría si es que se la coloca una carga.
Para un regulador real, cuando se le coloca una carga, la demanda de corriente total incrementa, esto
es precisamente lo que ocasiona que la tensión en los terminales del zener disminuya.
Un buen regulado es aquel que su porcentaje de regulación es lo más pequeño posible.
Fig.1
2.a) Aumentar lentamente la tensión de la fuente a fin de observar y medir los datos
registrados por los instrumentos. Llene la siguiente tabla:
Vcc(V) 0.1 0.2 0.4 0.8 1.6 2.5 5.0 10 15.0 20.0
Vd(V) 0.1 0.2 0.4 0.8 1.6 2.5 3.33 3.37 3.39 3.41
Vcc(V) 0.1 0.2 0.4 0.8 1.6 2.5 5.0 10 15.0 20.0
Vd(V) 0.1 0.2 0.4 0.69 0.75 0.77 0.80 0.82 0.84 0.85
Tabla 4
V. CUESTIONARIO
1. Usando los datos de las tablas 2 y 3 construir la curva característica del diodo Zener.
Identificar el diodo Zener y también la corriente nominal.
GRÁFICO:
𝑷𝒛
𝑰𝒛 =
𝑽𝒏𝒛
𝑽𝟎𝒔𝒄 − 𝑽𝟎𝑰𝒎á𝒙
𝑹𝑪 = ∗ 𝟏𝟎𝟎%
𝑽𝟎𝑰𝒎á𝒙
Donde:
𝑽𝟎𝑰𝒎á𝒙 : Voltaje de salida a plena carga (corriente máxima) con voltaje de
entrada máximo.
𝑽𝟎𝑺𝑪 : Voltaje de salida sin carga (corriente cero) con voltaje de entrada
máximo.
𝟑. 𝟐𝟖𝟑 − 𝟑. 𝟐𝟒𝟏
𝑹𝑪 = ∗ 𝟏𝟎𝟎%
𝟑. 𝟐𝟒𝟏
𝑹𝑪 = 𝟏. 𝟐𝟗𝟔 %
3. Desarrollar sus conclusiones acerca del experimento.
