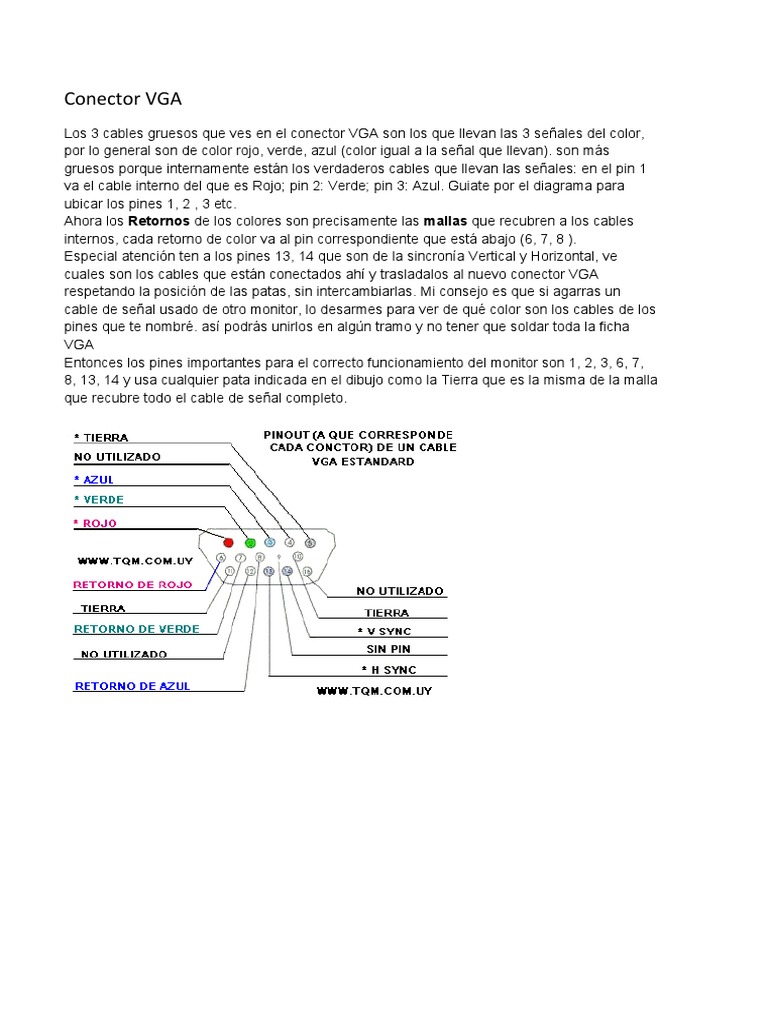

Conector VGA

Los 3 cables gruesos que ves en el conector VGA son los que llevan las 3 señales del color,
por lo general son de color rojo, verde, azul (color igual a la señal que llevan). son más
gruesos porque internamente están los verdaderos cables que llevan las señales: en el pin 1
va el cable interno del que es Rojo; pin 2: Verde; pin 3: Azul. Guiate por el diagrama para
ubicar los pines 1, 2 , 3 etc.
Ahora los Retornos de los colores son precisamente las mallas que recubren a los cables
internos, cada retorno de color va al pin correspondiente que está abajo (6, 7, 8 ).
Especial atención ten a los pines 13, 14 que son de la sincronía Vertical y Horizontal, ve
cuales son los cables que están conectados ahí y trasladalos al nuevo conector VGA
respetando la posición de las patas, sin intercambiarlas. Mi consejo es que si agarras un
cable de señal usado de otro monitor, lo desarmes para ver de qué color son los cables de los
pines que te nombré. así podrás unirlos en algún tramo y no tener que soldar toda la ficha
VGA
Entonces los pines importantes para el correcto funcionamiento del monitor son 1, 2, 3, 6, 7,
8, 13, 14 y usa cualquier pata indicada en el dibujo como la Tierra que es la misma de la malla
que recubre todo el cable de señal completo.
Normalmente esos cables trae 3 principales conductores que son los 3 colores Rojo Verde Azul,
y cada uno es como un cablesito coaxial con un conductor central aislado y afuera una mallita de
cable que es su tierra, esos son los que dicen "red ground", blue groud", etc. la malla mas
exterior y mas gruesa que cubre todo el bonche de cables es lo que viene ahi como "shield", eso
es lo mas latoso de soldar, de hecho lo que no se si en el conector VGA va soldado o nomas
hacia el monitor
2 pines siempre quedan desocupados

----------------------o------------------------o-----------------------------

Cómo usar la televisión como

monitor de computadora

¿Quieres que tu experiencia con la computadora sea un poco más… grande? O será que tienes
que hacer una presentación y no tienes un proyector, y estás pensando en usar tu televisión de
alta definición de 50 pulgadas (127 cm). O vas a convertir tu laptop en una computadora de
escritorio y no tienes un monitor externo. La mayoría de las computadoras modernas pueden
conectarse fácilmente a las nuevas televisiones, lo que te da una pantalla mucho más grande.

Método 1 de 2: Windows

1
Determina cómo se puede conectar la computara a la televisión. Conectar la
computadora a la televisión requiere conectar ambas vía un cable de video. En la
parte de atrás de la computadora, verás varios puertos y conectores. Los conectores
de video pueden estar ubicados cerca de las conexiones de USB, de bocinas y
conexiones Ethernet, o puedes tener una tarjeta de video por separado en la parte
inferior de la computadora. Existen tres conectores principales que debes buscar en tu
computadora:[1]
 HDMI: este es el estándar actual para conectar dispositivos de alta definición y
la mayoría de las computadora tienen un puerto HDMI en la parte trasera. El cable
HDMI soporta la señal de audio y video. El puerto HDMI luce como un puerto USB
solo que más largo.
 DVI: es una conexión digital que utiliza pines. El conector DVI es rectangular y
tiene tres filas de 8 pines cada una. El cable DVI solo transfiere la señal de video.
 VGA: Esta es la conexión estándar más vieja para conectar dispositivos de
pantalla. Es una conexión en forma de trapecio con 15 pines acomodados en tres filas
y usualmente es azul. Evita usar esta conexión si tienes acceso a DVI o HDMI, ya que
 una conexión VGA es de menor calidad. VGA solo transfiere la señal de imagen y no
puede mostrar imágenes en alta definición.

2
Determina cómo puedes conectar la televisión a tu computadora. Una vez que
conozcas todos los tipos de conexiones que soporta tu computadora, necesitas
averiguar qué tipo de conexiones soporta tu televisión. La mayoría de las televisiones
tienen los puertos en la parte trasera y otras a los lados.
 La mayoría de las televisiones de alta definición tienen más de un puerto
HDMI. Esta es la forma más rápida y sencilla de hacer la conexión y también provee
la mejor calidad. El cable HDMI es el único método de conexión que transfiere tanto la
señal de audio como la de video en un solo cable.
 DVI ya no es tan común, pero todavía puedes encontrarlo en muchas
televisiones de alta definición y en televisiones de definición estándar.
 VGA usualmente no está disponible en televisiones de alta definición, pero
puedes encontrarlas en televisiones de definición estándar.

3
Nota la etiqueta en tu televisión. Esto ayudará a seleccionar la entrada correcta al
cambiar a la pantalla.

4
Consigue el cable de video correcto para tu conexión preferida. Comprar un
cable puede ser una experiencia confusa, ya que las compañías a menudo utilizan
clichés para que sus cables parezcan ser mejores que los de la competencia. La
mayoría de las personas no notarán la diferencia entre los cables baratos y los caros.
Si vas a comprar un cable HDMI, que sirva o no, no depende de si cuesta $50 pesos
u $800 pesos.
 Si no tienes un conector que sirva tanto para la computadora como para la
televisión, necesitas un adaptador. Por ejemplo, si tienes un puerto DVI en la
computadora pero solo tienes un puerto HDMI en la televisión, puedes conseguir un
adaptador o un cable "DVI a HDMI”. En este caso, el cable HDMI no transfiere la
señal de audio ya que DVI no soporta la señal de audio.
 5
Conecta tu computadora a la televisión usando el cable. Si conectas de HDMI a
HDMI, no necesitas ningún otro cable. Si lo conectas usando un método diferente,
también necesitas un cable de audio.
 Para conectar un cable de audio de la laptop, utiliza un cable de audio de 3.5
mm y conéctalo al puerto de los audífonos en tu laptop. En una computadora de
escritorio, utiliza el puerto verde de audio que se encuentra en la parte trasera de la
computadora. Cuando conectes el cable de audio a la televisión, puedes usar un
cable de audio de 3.5 mm o un cable de estéreo (RCA) de 2 conectores.
 Si vas a conectar vía VGA, primero apaga tu televisión y la computadora. Si
vas a conectarlo usando DVI o HDMI, no necesitas preocuparte por apagar el equipo
primero.

Cambia la televisión a la entrada correcta. Asegúrate de seleccionar la entrada donde

conectaste el cable en tu televisión. La mayoría de las televisiones tiene un botón de "Input"
(entrada) o "Source" (fuente) que te permitirá escoger la entrada.

Cambia la computadora a la pantalla de la televisión. Existen varias formas en las

que puedes hacer esto, dependiendo del tipo de computadora que estás usando.
 Muchas laptops tienen una tecla de "Pantalla" que cambia entre las pantallas
que están conectadas. Es probable que necesites presionar la tecla Fn para acceder y
es probable que tenga un símbolo en lugar de la palabra "Pantalla".
 En Windows 7 y versiones anteriores, puedes presionar la tecla ⌘ Win+P para
abrir el menú "Proyectar". Después puedes seleccionar el modo de pantalla que
quieres usar (computadora, televisión, escritorio extendido o pantallas duplicadas).
 En cualquier versión de Windows, puedes hacer clic derecho en el escritorio y
seleccionar "Resolución de pantalla" o “Propiedades". El menú de "Pantallas
múltiples" te permitirá seleccionar entre los diferentes modos (computadora,
televisión, escritorio extendido o pantallas duplicadas).

Ajusta la resolución de la pantalla (de ser necesario). El monitor de la

computadora y tu televisión pueden tener diferentes resoluciones y la pantalla de tu
televisión se puede ver borrosa al momento de actuar como la pantalla de la
computadora. Utiliza la barra de desplazamiento de "Resolución" en la ventana de
"Resolución de pantalla" o "Propiedades" para seleccionar la resolución.
 La mayoría de las televisiones de alta definición tienen una resolución nativa de
1920x1080. Selecciona la resolución "Recomendada" de ser posible.
