Preinforme

OPERACION EN PARALELO DE TRANSFORMADORES

I. Objetivo Observar el comportamiento de dos transformadores operando en paralelo.

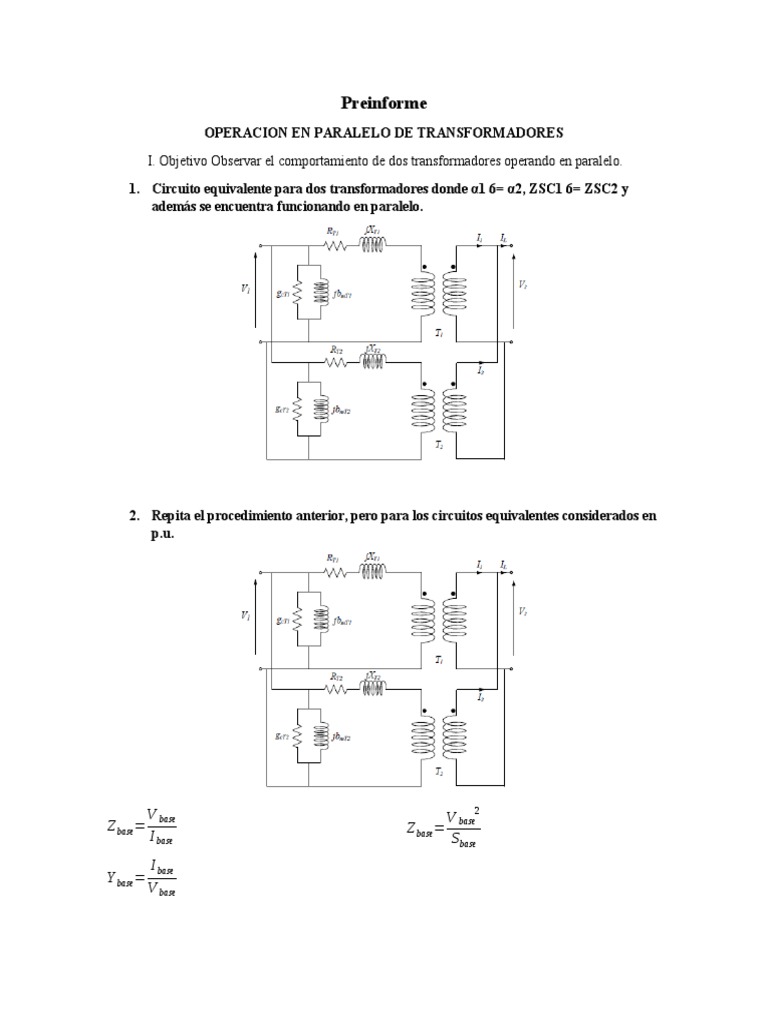

1. Circuito equivalente para dos transformadores donde α1 6= α2, ZSC1 6= ZSC2 y
además se encuentra funcionando en paralelo.

2. Repita el procedimiento anterior, pero para los circuitos equivalentes considerados en

p.u.

V base V base2
Z base= Z base=
I base S base
I base
Y base =
V base
 Z sc
Z pu =
Z base
3. Muestre la expresión para la componente de carga absorbida por cada transformador.

4. ¿Cuáles son las relaciones ideales que deben cumplirse al conectar transformadores en
paralelo? (Sección 9.4 Transformadores eléctricos – Sandra)

- Igual frecuencia en las redes a acoplar

- Los índices de fase han de ser iguales para los transformadores que hayan de acoplarse en
paralelo.
- El mismo sentido de rotación de las fases secundarias. Iguales relaciones de transformación
referidas a las tensiones de línea.
- Iguales tensiones porcentuales de corto circuito siendo preferible, además, que también
sean iguales las respectivas componentes, es decir, las caídas óhmicas de tensión
porcentuales y las caídas de tensión por reactancia porcentual.
- La relación de potencias nominales de transformadores destinados a trabajar en paralelo no
debe ser mayor de 3:1.
De estas condiciones la primera es una característica de la red acoplada, las condiciones
segunda y tercera son eliminatorias, es decir, que el acoplamiento resulta imposible si estas
condiciones no se cumplen. Las tres últimas condiciones son necesarias para el buen servicio de
la instalación y admiten ciertas tolerancias.

- Igual frecuencia en las redes a acoplar

- Iguales desfases secundarios respecto al primario
- Igual sentido de rotación de las fases secundarias
- Iguales relaciones de transformación en vacío
- Iguales tensiones porcentuales de cortocircuito
- Relación de potencias nominales no mayor de 3 a 1
 5. ¿cuáles son las condiciones indispensables para conectar bancos trifásicos en paralelo?

- Que el primario y el secundario del transformador monofásico correspondan a la misma

fase, esto debido a la secuencia y el desfase del sistema.
- Iguales relaciones de transformación en vacío
- Iguales tensiones porcentuales de cortocircuito

6. ¿Cómo se determinan las marcas de polaridad de un transformador?

Para determinar la polaridad del transformador, se debe colocar un puente entre los terminales del
lado izquierdo del transformador y se coloca un voltímetro entre los terminales del lado derecho del
mismo, luego este se alimentará por el bobinado primario con un valor de voltaje (Vx). En el caso
de que la lectura del voltímetro sea mayor que Vx el transformador resultará ser de polaridad aditiva
y si la lectura es menor a Vx, el transformador será de polaridad aditiva.

Para entenderlo mejor, veamos una breve explicación sobre el funcionamiento de las bobinas de un
transformador.
 OPERACION EN PARALELO DE AUTO-TRANSFORMADORES
I. Objetivo Estudio comparativo del auto-transformador.
1. Partiendo de un transformador elevador encontrar la relación de transformación para un
auto reductor construido a partir del anterior transformador.

2. Encontrar la relación de potencias nominales del auto-transformador.

Pentrada autotransformador =S¿ =V L × I L

Psalida autotransformados=S out =V H × I H
SW =S out =S1 ϕ

La relación entre la potencia que entra al primario del transformador y la potencia real en los
devanados se puede hallar como:
SW =V C × I C =V L × I L −V L × I H

S 1 ϕ N SE + N C
=
SW N SE
Sw: Potencia aparente real que pasa a través de los devanados.

3. ¿Cómo son las kVA nominales del autotransformador en relación con los del
transformador para valores de EH/EX muy grandes?

KVAtrafo 1
=1−
KVA auto EH
EX
Para valores muy grandes de:
EH
EX
El termino:
1
EH
EX
Tiende a cero, por lo tanto, los KVA nominales del transformador son iguales a los KVA nominales
del autotransformador.

Revisar
http://patricioconcha.ubb.cl/transformadores/autotransformador.htm

4. ¿Cómo son los kVA nominales del transformador en relación a los kVA nominales del auto-
transformador para valores de EH/EX muy pequeños?
KVAtrafo 1
=1−
KVA auto EH
EX
Para valores pequeños de (EH / EX), los KVA del autotransformador son mayores que los del
Transformador.

5. La conexión del transformador como autotransformador se justifica para valores de

EH/EX comprendidos entre:

6. Defina devanado serie y devanado común.

En un autotransformador, la porción común (llamada por ello "devanado común") del devanado
único forma parte tanto del devanado "primario" como del "secundario". La porción restante del
devanado recibe el nombre de "devanado serie" y es la que proporciona la diferencia de tensión
entre ambos circuitos, mediante la adición en serie (de allí su nombre) con la tensión del devanado
común.

7. ¿Cómo es la corriente de excitación del autotransformador en p.u en relación con la del

transformador?
La corriente de excitación del autotransformador en p.u. es menos que la del transformador.
La corriente de excitación tiene menos importancia cuando el transformador funciona como
autotransformador que cuando lo hace como transformador de dos circuitos. Si las tensiones de los
devanados tienen sus valores nominales a carga nula, el flujo en el núcleo tiene su valor nominal y
los ampere – espira totales en vacío son los mismos tanto si el transformador está conectado como
autotransformador como si lo está como transformador ordinario de dos circuitos. La corriente de
excitación varía inversamente con el número de espiras por las que circula la corriente de
excitación. Como las tensiones nominales son proporcionales a los números de espiras, los volt –
ampere de excitación a la tensión normal son los mismos tanto si el transformador está conectado
Como autotransformador como si lo está como transformador ordinario de dos circuitos
8. Compare los VA de excitación del autotransformador en p.u con los del transformador.
Una de las formas de explicar porque es mayor la potencia alcanzada por un autotransformador a
partir de un transformador convencional, es mediante el análisis del proceso de conversión de
energía que se realiza en el autotransformador.

9. Haga una comparación de la regulación como auto-transformador a la regulación como

transformador.

 Autotransformador:
Mejor regulación: un transformador automático tiene una mayor eficiencia que dos
transformadores de bobinado. Esto se debe a una menor pérdida óhmica y una pérdida del
núcleo debido a la reducción del material del transformador.
 Transformador: La regulación de voltaje se define como el cambio en la magnitud de
recibir y enviar la tensión del transformador. La regulación de voltaje determina la
capacidad del transformador para proporcionar el voltaje constante para cargas variables.
Cuando el transformador se carga con una tensión de alimentación continua, la tensión del
 terminal del transformador varía. La variación de voltaje depende de la carga y su factor de
potencia.

Caida en laZ eq autotrafo a plenacarga Regulacion Autotrafo plena carga

=
Caida en la Z eq trafo a plena carga Regulacion trafo plenacarga

I H × Z eqH
Regulacion Autotrafo plena carga EH E 1 E H −E X
= = =
Regulacion trafo plenacarga I L × Z eqL E H EH
E1

E H −E X
Regulacion Autotrafo plena carga= × Regulacion trafo plena carga
EH

Como autotransformador se tiene una mejor regulación.

10. Compare a tensión nominal la corriente de cortocircuito del auto-transformador y la

corriente de cortocircuito del transformador.

EH
I CC Autotrafo a tension nominal Z eqH EH EH
= = =
I CC trafo a tension nominal EL E 1 E H −E X
z EQ 1

I EH
CC auto= × I CC trafo
E H − EX

I CC auto > I CC trafo

11. Expresión de la potencia transferida conductivamente, y la potencia transferida

electromagnéticamente. (Sección 7.2.4 – Libro de Sandra)
12. Trabajando en p.u ¿cómo son las pérdidas a plena carga del auto-transformador en
relación a las del transformador?
Las pérdidas a plena carga del autotransformador son menores a las pérdidas a plena carga del
transformador
Pérdidas bajas en comparación con el transformador de dos devanados ordinario de la misma
clasificación: el transformador automático tiene una mejor regulación de voltaje, ya que la caída de
voltaje en la resistencia y la reactancia del devanado simple es menor.
Las pérdidas producidas en un transformador por el circuito magnético son constantes, es decir
estas no cambian por la carga, por la corriente en el bobinado, por los voltajes o por el número de
espiras, puesto que el flujo magnético es constante y depende únicamente del material que
obviamente ya está construido y no sufrirá ninguna modificación durante su funcionamiento.

13. ¿Es posible calcular las corrientes de cortocircuito con los datos obtenidos en la práctica?
Si no es así ¿De qué manera se puede hacer? ¿Es seguro llevar a cabo este procedimiento en el
laboratorio?
