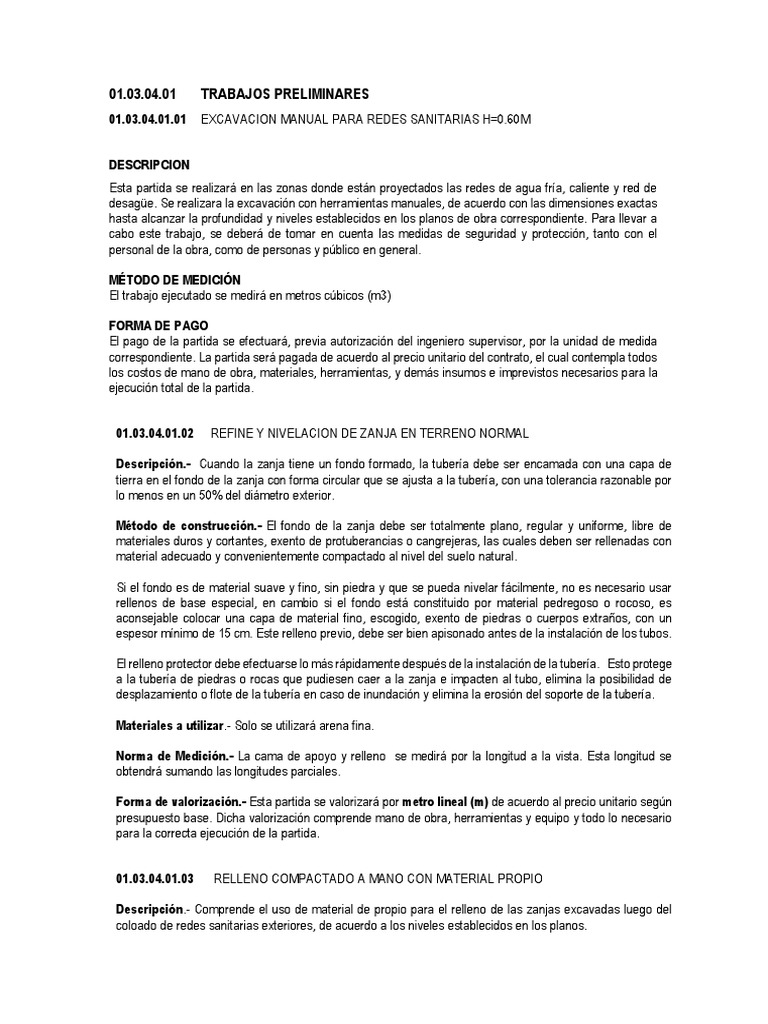

01.03.04.

01 TRABAJOS PRELIMINARES
01.03.04.01.01 EXCAVACION MANUAL PARA REDES SANITARIAS H=0.60M

DESCRIPCION
Esta partida se realizará en las zonas donde están proyectados las redes de agua fría, caliente y red de
desagüe. Se realizara la excavación con herramientas manuales, de acuerdo con las dimensiones exactas
hasta alcanzar la profundidad y niveles establecidos en los planos de obra correspondiente. Para llevar a
cabo este trabajo, se deberá de tomar en cuenta las medidas de seguridad y protección, tanto con el
personal de la obra, como de personas y público en general.

MÉTODO DE MEDICIÓN
El trabajo ejecutado se medirá en metros cúbicos (m3)

FORMA DE PAGO
El pago de la partida se efectuará, previa autorización del ingeniero supervisor, por la unidad de medida
correspondiente. La partida será pagada de acuerdo al precio unitario del contrato, el cual contempla todos
los costos de mano de obra, materiales, herramientas, y demás insumos e imprevistos necesarios para la
ejecución total de la partida.

01.03.04.01.02 REFINE Y NIVELACION DE ZANJA EN TERRENO NORMAL

Descripción.- Cuando la zanja tiene un fondo formado, la tubería debe ser encamada con una capa de
tierra en el fondo de la zanja con forma circular que se ajusta a la tubería, con una tolerancia razonable por
lo menos en un 50% del diámetro exterior.

Método de construcción.- El fondo de la zanja debe ser totalmente plano, regular y uniforme, libre de
materiales duros y cortantes, exento de protuberancias o cangrejeras, las cuales deben ser rellenadas con
material adecuado y convenientemente compactado al nivel del suelo natural.

Si el fondo es de material suave y fino, sin piedra y que se pueda nivelar fácilmente, no es necesario usar
rellenos de base especial, en cambio si el fondo está constituido por material pedregoso o rocoso, es
aconsejable colocar una capa de material fino, escogido, exento de piedras o cuerpos extraños, con un
espesor mínimo de 15 cm. Este relleno previo, debe ser bien apisonado antes de la instalación de los tubos.

El relleno protector debe efectuarse lo más rápidamente después de la instalación de la tubería. Esto protege
a la tubería de piedras o rocas que pudiesen caer a la zanja e impacten al tubo, elimina la posibilidad de
desplazamiento o flote de la tubería en caso de inundación y elimina la erosión del soporte de la tubería.

Materiales a utilizar.- Solo se utilizará arena fina.

Norma de Medición.- La cama de apoyo y relleno se medirá por la longitud a la vista. Esta longitud se
obtendrá sumando las longitudes parciales.

Forma de valorización.- Esta partida se valorizará por metro lineal (m) de acuerdo al precio unitario según
presupuesto base. Dicha valorización comprende mano de obra, herramientas y equipo y todo lo necesario
para la correcta ejecución de la partida.

01.03.04.01.03 RELLENO COMPACTADO A MANO CON MATERIAL PROPIO

Descripción.- Comprende el uso de material de propio para el relleno de las zanjas excavadas luego del
coloado de redes sanitarias exteriores, de acuerdo a los niveles establecidos en los planos.
Materiales Utilizados.- Se utilizará el material propio proveniente de la excavación de zanjas.

Método de construcción.- El relleno con material propio en áreas de volumen regular será por capas,
regándolo convenientemente y luego compactándolo con medios mecánicos, luego se procederá la
colocación de otra capa y así sucesivamente hasta alcanzar el nivel indicado en los planos.

Las capas por debajo de 0.30 m o más serán compactadas al 90 % de la densidad seca máxima.

Norma de medición.- Se medirá en la sección transversal el área de relleno y esta se obtendrá calculando
las áreas parciales de figuras triangulares. Está área obtenida se multiplicará por la longitud efectiva de
influencia de la sección transversal. Se obtendrá así el volumen de relleno de tantas secciones tenga la
vereda.

Forma de valorización.- Esta partida se valorizará por metro cubico(m3) para el relleno compactado con
material de préstamo, aprobado por el Supervisor de obra, de acuerdo a los precios unitarios según
presupuesto base.

01.03.04.01.04 ELIMINACION DE MATERIAL EXCEDENTE D=5 Km

Descripción.- Comprende carguío y transportado de material excedente fuera del perímetro de la obra.

Equipo a utilizarse.- Para la eliminación del material excedente se utilizara maquinaria adecuada (cargador
frontal-volquetes) para tal propósito.

Método de ejecución.- Para la ejecución de esta partida, se deberá de tener en cuenta, que el área de
depósito del material excedente a cargar y eliminar permita la maniobra de la maquinaria a utilizarse.

Así mismo se debe establecer los mecanismos de seguridad para las construcciones vecinas o colindantes
y para no destruir instalaciones de servicios aéreos que pudieran existir en el área ocupada por el material
excedente acumulado.

Método de medición.- La medición será por metro cúbico eliminado, aprobado por el Residente de obra.

Forma de valorización.- Será por metro cúbico (m3), según precio unitario del presupuesto base que
comprende el uso de maquinaria, mano de obra y todo lo necesario para la correcta ejecución de la partida.

01.03.04.02 SISTEMA DE DESAGUE

01.03.04.02.01 SISTEMA DE DESAGUE Y VENTILACION
01.03.04.02.01.01 SALIDA DE DESAGUE PVC PESADA Ø 4" S/P
01.03.04.02.01.02 SALIDA DE DESAGUE PVC PESADA Ø 2" S/P
01.03.04.02.01.03 SALIDA DE VENTILACION PVC PESADA Ø 2" S/P

Descripción: Se refiere a la instalación de las redes interiores de desagüe desde las redes de derivación
hasta la salida de los aparatos sanitarios (lavatorio y urinario) que corresponden al servicio higiénico.

Método de ejecución: El método de ejecución es el mismo que el descrito en las especificaciones generales
para redes de desagüe.

Materiales: Pegamento plástico para PVC, tubería PVC de 4” Y 2”, tubería PVC SAL para desagüe de 2”,
yee PVC SAL de 4”x 2”, trampa PVC SAL de 2”.

Método de medición: Será por punto (pto), contando todas las salidas indicadas en el plano.
Forma de valorización: La cantidad a pagar estará constituida por la cantidad parcial o total de puntos
instalados, multiplicada por el precio unitario del contrato.

Dicha valorización comprende mano de obra, herramientas y equipo y todo lo necesario para la correcta
ejecución de la partida.

01.03.04.02.02 REDES DE DISTRIBUCION

01.03.04.02.02.01 TUBERIA PVC PESADA Ø 4" S/P
01.03.04.02.02.02 TUBERIA PVC PESADA Ø 3" S/P
01.03.04.02.02.03 TUBERIA PVC PESADA Ø 2" S/P
01.03.04.02.02.04 MONTANTE DE PVC S/P D=4” P/DESAGUE
01.03.04.02.02.05 MONTANTE DE PVC S/P D=3” P/DESAGUE
01.03.04.02.02.06 MONTANTE DE PVC S/P D=2” P/DESAGUE
