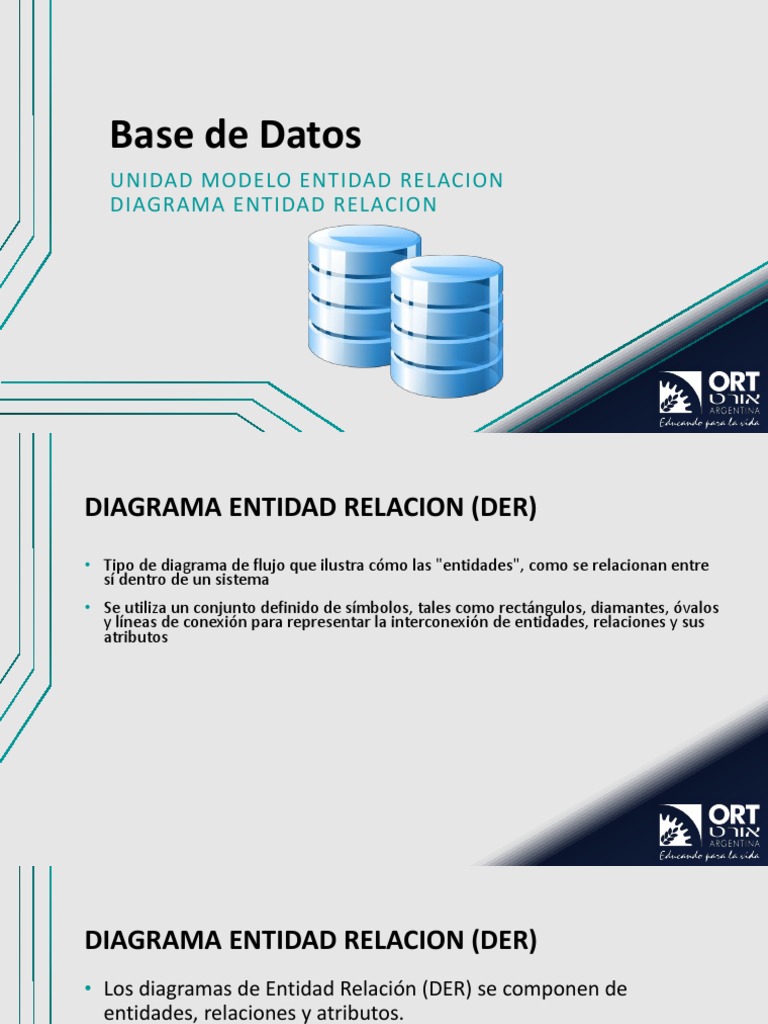

Base de Datos

UNIDAD MODELO ENTIDAD RELACION

DIAGRAMA ENTIDAD RELACION
DIAGRAMA ENTIDAD RELACION (DER)
• Tipo de diagrama de flujo que ilustra cómo las "entidades", como se relacionan entre
sí dentro de un sistema
• Se utiliza un conjunto definido de símbolos, tales como rectángulos, diamantes, óvalos
y líneas de conexión para representar la interconexión de entidades, relaciones y sus
atributos
DIAGRAMA ENTIDAD RELACION (DER)
• Los diagramas de Entidad Relación (DER) se componen de
entidades, relaciones y atributos.
• También representan la cardinalidad, que define las
relaciones en términos de números.

• Entidades
• Atributos
• Relaciones
• Cardinalidad
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES
• Todo objeto o concepto del cual queremos registrar información constituye una entidad.
Las entidades representan conjuntos de elementos

• Las entidades fuertes son aquellas que tienen una existencia independiente de
cualquier otra entidad,se identifican sólo por atributos propios.
• Las entidades débiles son aquellas que derivan su existencia
de otra entidad y necesitan la identificación de dicha entidad para distinguirse de
otras.
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES – CLAVES
• Claves de entidad: se refiere a un atributo que únicamente define una entidad en
un conjunto de entidades.
• Las claves de entidad se dividen en
• Superclave: un conjunto de atributos (uno o más) que juntos definen una
entidad en un conjunto de entidades.
• Clave candidata: es una superclave mínima, es decir, contiene el menor
número posible de atributos para seguir siendo una superclave. Un
conjunto de entidades puede tener más de una clave candidata.
• Clave primaria: es una clave candidata seleccionada por el diseñador de la
base de datos para identificar únicamente al conjunto de entidades.
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES – ATRIBUTOS
• Los atributos son propiedades descriptivas de las entidades.
Constituyen la información concreta que queremos
mantener para cada elemento de una entidad.
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES – ATRIBUTOS
• Simples: significa que el valor del atributo es mínimo y ya no
puede dividirse, como un número de teléfono.
• Compuestos: los subatributos surgen de un atributo.
• Derivados: los atributos se calculan o derivan de otro
atributo, por ejemplo, la edad se calcula a partir de la fecha
de nacimiento.
• Multivalorado: se denota más de un valor del atributo,
como varios números de teléfono para una persona
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES – ATRIBUTOS MULTIVALORADO
• Multivalorado: se denota más de un valor del atributo,
como varios números de teléfono para una persona
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES – ATRIBUTOS COMPUESTOS
• Compuestos: Los atributos
compuestos pueden subdividirse
en subpartes más pequeñas, las
cuales a su vez son atributos con
significado independiente. Son
útiles para modelar situaciones
en las que algunas veces
preferimos referirnos al atributo
compuesto como una unidad y
en otras a sus componentes
individualmente.
DIAGRAMA ENTIDAD RELACION (DER)
ENTIDADES - ATRIBUTOS IDENTIFICATORIOS
• Los elementos de cualquier entidad se distinguen por el
valor de algún atributo identificatorio (o de
varios atributos en conjunto).
• A este atributo (o conjunto de atributos) se lo denomina
clave primaria (PK – Primary Key).
DIAGRAMA ENTIDAD RELACION (DER)
RELACIONES
• Muestra como las entidades interactúan o se asocian entre
sí.
• Se representan con un rombo que vincula las distintas
entidades participantes de la misma.
• Cada relacion tiene un nombre, que debe ser lo más
representativo posible, ya que ese nombre nos
va a indicar la semántica de la misma.
DIAGRAMA ENTIDAD RELACION (DER)
CARDINALIDAD
• Define los atributos numéricos de la relación entre dos
entidades o conjuntos de entidades.
• Las tres relaciones cardinales principales son :
• uno a uno
• uno a muchos
• muchos a muchos
DIAGRAMA ENTIDAD RELACION (DER)
CARDINALIDAD
• En las relaciones uno a uno los elementos de una entidad se
vinculan a lo sumo a un elemento de la otra entidad
relacionada .
DIAGRAMA ENTIDAD RELACION (DER)
CARDINALIDAD
• En las relaciones uno a muchos cada elemento de una
entidad se puede vincular a muchos elementos de la entidad
relacionada, pero los elementos de esta última se vinculan a
sólo una instancia de la primera.
DIAGRAMA ENTIDAD RELACION (DER)
CARDINALIDAD
• En las relaciones muchos a muchos, cada elemento de
cualquiera de las entidades se puede vincular a muchos
elementos de la otra entidad relacionada.
