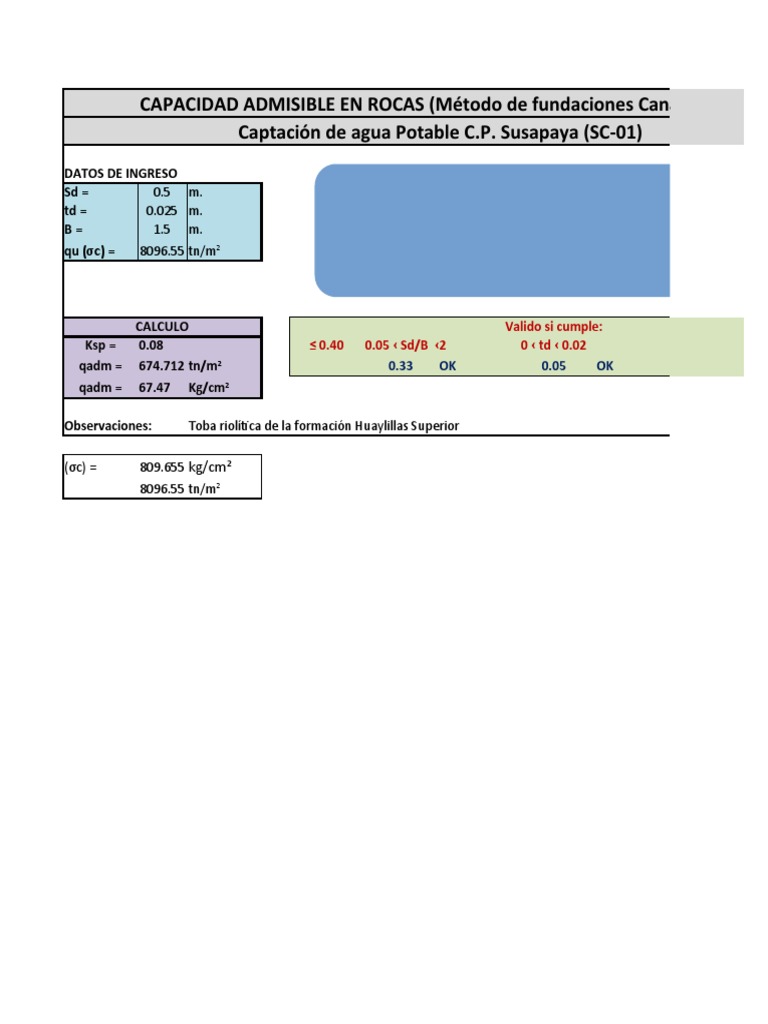

CAPACIDAD ADMISIBLE EN ROCAS (Método de fundaciones Canadiense)

Captación de agua Potable C.P. Susapaya (SC-01)

DATOS DE INGRESO
Sd = 0.5 m.
td = 0.025 m.
B= 1.5 m.
qu (σc) = 8096.55 tn/m2

CALCULO Valido si cumple:

Ksp = 0.08 ≤ 0.40 0.05 ‹ Sd/B ‹2 0 ‹ td ‹ 0.02
qadm = 674.712 tn/m2 0.33 OK 0.05 OK
qadm = 67.47 Kg/cm2

Observaciones: Toba riolítica de la formación Huaylillas Superior

(σc) = 809.655 kg/cm2

8096.55 tn/m2
 nes Canadiense)
C-01)

Sd › 0.3
0.5 OK
 CAPACIDAD ADMISIBLE EN ROCAS (Método de fundaciones Canadiense)
Planta de tratamiento de agua Potable C.P. Susapaya (SC-02)
DATOS DE INGRESO
Sd = 0.7 m.
td = 0.02 m.
B= 1.5 m.
qu (σc) = 4925.23 tn/m2

CALCULO Valido si cumple:

Ksp = 0.11 ≤ 0.40 0.05 ‹ Sd/B ‹2 0 ‹ td ‹ 0.02
qadm = 551.887 tn/m2 0.47 OK 0.03 OK
qadm = 55.19 Kg/cm2

Observaciones: Toba riolítica de la formación Huaylillas Superior

(σc) = 492.523 kg/cm2

4925.23 tn/m2
 nes Canadiense)
aya (SC-02)

Sd › 0.3
0.7 OK
 CAPACIDAD ADMISIBLE EN ROCAS (Método de fundaciones Canadiense)
Reservorio de agua C.P. Susapaya (SC-06)
DATOS DE INGRESO
Sd = 1 m.
td = 0.02 m.
B= 1.5 m.
qu (σc) = 5271.93 tn/m2

CALCULO Valido si cumple:

Ksp = 0.14 ≤ 0.40 0.05 ‹ Sd/B ‹2 0 ‹ td ‹ 0.02
qadm = 730.621 tn/m2 0.67 OK 0.02 OK
qadm = 73.06 Kg/cm2

Observaciones: Toba riolítica de la formación Huaylillas Superior

(σc) = 527.193 kg/cm2

5271.93 tn/m2
nes Canadiense)
)

Sd › 0.3
1 OK
 CAPACIDAD ADMISIBLE EN ROCAS (Método de fundaciones Canadiense)
Planta de tratamiento de agua Residual C.P. Susapaya (SC-15)
DATOS DE INGRESO
Sd = 1.2 m.
td = 0.025 m.
B= 1.5 m.
qu (σc) = 4058.47 tn/m2

CALCULO Valido si cumple:

Ksp = 0.14 ≤ 0.40 0.05 ‹ Sd/B ‹2 0 ‹ td ‹ 0.02
qadm = 572.766 tn/m2 0.80 OK 0.02 OK
qadm = 57.28 Kg/cm2

Observaciones: Toba riolítica de la formación Huaylillas Superior

(σc) = 405.847 kg/cm2

4058.47 tn/m2
nes Canadiense)
aya (SC-15)

Sd › 0.3
1.2 OK
