Mapa Suseptibilidad Plancha 109 Rionegro - AnexoA

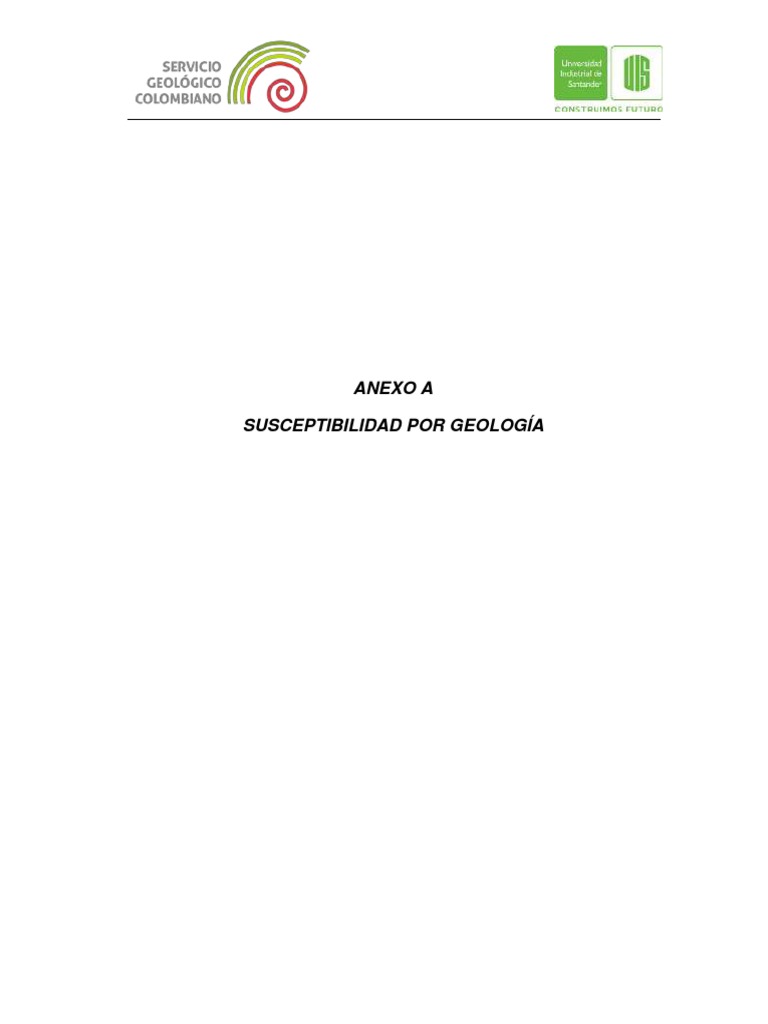

ANEXO A
SUSCEPTIBILIDAD POR GEOLOGÍA

1. GEOLOGÍA
Para el proceso de zonificación, se utilizaron las planchas geológicas escala

1:100.000 del Servicio Geológico Colombiano, las cuales en general contienen
información litológica a nivel de formación y estructural convencional, que
permiten la caracterización liltoestratigráfica de las unidades cartografiables a la
escala del estudio. Dentro de una formación la distribución espacial de los tipos
litológicos es uniforme y generalizada y no muestran necesariamente el estado
o condición física de los materiales. En ese sentido se hace necesaria la
discriminación litológica (tipos de roca o sedimentos del área).
1.1 LITOLOGÍA
La caracterización geológica con fines de aplicación en los estudios de

ingeniería, debe contemplar los elementos básicos de las propiedades y
características de los materiales rocosos. Para esto se recomienda describir y
clasificar las rocas, de acuerdo con las clasificaciones propuestas por la
Comisión de Cartografía de la International Association of Engineering Geology
(IAEG) (1981), mencionado en el Documento Metodológico Para la Zonificación
de Susceptibilidad y Amenaza Relativa por Movimiento en Masa, escala
1:100.000, elaborado por el Servicio Geológico Colombiano (SGC) (2013). Así
mismo, anotar todas las discontinuidades estructurales de los “macizos de roca
dura”, es decir, aquellas fallas de origen geológico que controlan
estructuralmente el comportamiento de los macizos.
Para la escala de trabajo la unidad de mapeo que corresponde es la unidad EG

(Grupo de ingeniería), de las propuestas por la Engineering Geological Mapping
IAEG en UNESCO (1976) citado en SGC (2013). Esta unidad se define como
conjunto de formaciones con características paleogeográficas y tectónicas
similares y con características litológicas comunes; se le atribuye
comportamiento muy general, con aplicaciones a estudios de grandes regiones.
En la ponderación de la calidad de las rocas se consideran atributos de
textura/fábrica, densidad de fracturamiento y dureza (Figura 1), como atributos
a calificar a partir del mapa geológico escala 1:100.000 de las planchas
geológicas.
Anexo A. Susceptibilidad por Geología

2
Figura 1. Diagrama de variables dentro de la temática Unidad geológica, con sus
respectivos pesos. Tomada de (SGC, 2013).
1.1.1 Resistencia
Tomando como base las planchas escala 1:100.000 generadas por el Servicio
Geológico Colombiano, se enlistan los diferentes tipos de rocas que afloran en
el área de estudio y se le empiezan a asignar rangos de resistencia, basados en
la Figura 2 y la Figura 3, si en esta listado existen rocas que no presentan
rangos de resistencia, se hace necesario hacer una revisión bibliográfica en lo
que respecta a ensayos de compresión simple, realizadas en rocas de la zona o
si en su defecto no existe, se debe de recurrir a la bibliografía a nivel
internacional, se hace énfasis que los rangos de resistencia deben de ser de
rocas colombianas, porque los comportamientos de las mismas son totalmente
diferentes dependiendo de su ambiente y ubicación.
Las propiedades mecánicas incluyen la resistencia a la compresión, impacto y

penetración por otro cuerpo, estas propiedades, que en última instancia resultan
de la composición química y mineralógica de los materiales, de su textura y de
su estructura, permiten caracterizar la resistencia de los materiales a los
agentes de deterioro. Esto último gobierna la vida útil del material, Los rangos
de referencia que se adoptan son los de Hoek 1997, (Figura 2) y se basan en
información documentada y datos de resistencia a nivel nacional e
internacional, en la Tabla 1 se presenta la calificación propuesta para los
diferentes tipos de rocas, dependiendo de su fábrica y estructura. En la Figura 3
se hace un resumen de las rocas más comunes, con los rangos de resistencias
de diferentes autores (SGC, 2013).

3
Figura 2. Categorías de resistencia a la compresión simple de las rocas, según Hoek
1997. Fuente: SGC (2013).

4
Figura 3. Resumen de resistencia a la compresión simple de diferentes autores,
Montero et al (1982), Jhonson y Degraff (1988) y Hoek 2000 (Fuente: SGC, 2013).

5
Tabla 1. Propuesta de calificación de las rocas dependiendo su fábrica y estructura.
(SGC, 2013).
Propuesta de
Grado Término
calificación
R6 Extremadamente dura 1
R5 Muy dura 1
R4 Dura 2
R3 Moderadamente dura 3
R2 Blanda 4
R1 Muy blanda 5
R0 Extremadamente blanda 5
1.1.2 Fábrica y/o Estructura

Según Mitchel el término “fábrica” se refiere al arreglo de partículas, grupos de
partículas y espacios vacíos en un suelo. El término “estructura” es utilizado por
algunos como sinónimo de fábrica, sin embargo, la estructura tiene un
significado más amplio, que integra los efectos combinados de la fábrica,
composición y fuerzas entre partículas. La fábrica, estudiada a nivel de
microscopía óptica se conoce como “microfábrica”, mientras que los rasgos que
pueden ser identificados a simple vista o con ayuda de una lupa, tales como
estratificación, fisuramiento, vacíos y no homogeneidad, se identifican como la
“macrofábrica”. La fábrica tiene gran influencia en el comportamiento de los
suelos y rocas, en especial en lo referente a la anisotropía que genera debido a
la orientación de las partículas, la cual así mismo gobierna anisotropía en las
propiedades geomecánicas, la clasificación de las rocas según su
fábrica/estructura, puede servir para establecer diferencias de las rocas en
cuanto a su resistencia y direccionalidad de las propiedades mecánicas. A
continuación se presenta en la Figura 4 las características generales según el
tipo de textura/fabrica y en la Figura 5 la calificación propuesta para los
diferentes tipos de rocas según su textura/fabrica (SGC, 2013).

6
Textura/Fábrica Características
En rocas de cualquier origen (ígneo, metamórfico o sedimentario) cuyas
partículas minerales están entrabadas y con orientación aleatoria.
Corresponde a las rocas más esistentes y menos deformables, salvo las
Cristalina Masiva
rocas volcánicas cuya calidad es un poco dispersa según sean porosas o
no lo sean. Ejemplos: granitos, basaltos, calizas, chert, uarcitas y
mármoles.
En rocas cuyas partículas minerales están mecánicamente entrelazadas,
con una orientación preferencial a lo largo de la cual las rocas son menos
Cristalina Foliada y Rocas de
resistentes. Su calidad se dispersa como consecuencia de su fábrica
falla
orientada, es decir, por los planos de esquistosidad y foliación. Ejemplos:
Pizarras, filitas, esquistos, milonitas.
En rocas cuyas partículas minerales están mecánicamente entrelazadas,
Cristalinas Bandeadas conformando bandas composicionales con alguna influencia direccional.
Ejemplo: Neis.
En rocas con partículas cementadas, con resistencia y deformación
variable, dependiendo de la calidad del material cementante, la relación
Clásticas Cementadas
matriz-clastos y el grado de empaquetamiento general que posea.
Ejemplos: areniscas, conglomerados.
En estas rocas se presenta comportamiento variable esfuerzo-
deformación, con direccionalidad de sus propiedades mecánicas. La
Clásticas Consolidadas
resistencia se acrecienta con el grado de consolidación diagenética.
Ejemplos: arcillolitas, lodolitas, shales.
Figura 4. Textura/Fábrica de las rocas. Tomado INGEOMINAS (2004) en SGC (2013).
Figura 5. Calificación propuesta tipo de fábrica. Tomado INGEOMINAS (2009) en SGC

(2013).
Para realizar el análisis de las propiedades geológicas de la Plancha 109 -

Rionegro es necesario realizar un compendio de las unidades Litoestratigráficas
descritas en la reseña explicativa del mapa geológico preliminar Plancha 109 -
Rionegro a escala 1: 100.000 (Ward et al., 1973), de aquí se extraen la

7
características litológicas para en análisis de las propiedades de Textura y
Resistencia, cabe aclarar que las unidades superficiales se dividen en dos
atributos independientes como son la Roca y los Depósitos , cada uno de ellos
se evalúan por independiente para el cálculo de la variable de susceptibilidad
de la geología.
En el mapa geológico de la Plancha 109 - Rionegro (Ward et al., 1973) se

puede observar que afloran rocas y depósitos correspondientes a 28 unidades
litológicas de edad Precámbrica a Cuaternaria, las cuales conforman bloques
estructurales definidos por las Fallas de Bucaramanga y Lebrija: Bloque
Oriental, Bloque Central y Bloque Occidental.
Las rocas más antiguas constituyen el Macizo de Santander que conforma el

Bloque Oriental de la Falla de Bucaramanga, el cual se compone de rocas
metamórficas del Neis de Bucaramanga y esquistos de la Formación Silgará
que se encuentran fuertemente diaclasados y meteorizados y que a su vez, son
cortados y suprayacidos por intrusiones de magmas félsicos a intermedios,
representados por plutones de Cuarzomonzonita biotítica con variaciones
texturales locales y cuerpos masivos de Granodiorita. En sectores aledaños al
casco urbano de Matanza y sobre la vía a Charta, aparece la secuencia
sedimentaria que incluye rocas Triásicas de la Formación Bocas, Jurásicas de
la Formación Girón y Cretácicas de las formaciones Tambor, Rosablanca, Paja,
Tablazo, Simití, La Luna y Umir. Este bloque de rocas sedimentarias que
forman parte de la secuencia del Valle del Magdalena Medio, se encuentra en
contacto fallado con el basamento ya mencionado por la acción de la Falla de
Suratá, otra de las estructuras regionales que controlan tectónicamente esta
región. Así mismo se pueden encontrar en esta zona, depósitos aluviales
asociados a la dinámica de los ríos Playonero, Rionegro, Suratá y Charta, cada
uno de los cuales se encuentra controlado estructuralmente por las fallas
mencionadas.
El Bloque Central se encuentra limitado por las Fallas de Bucaramanga y

Lebrija. Esta franja está compuesta por un conjunto de rocas sedimentarias
cuyas edades van desde el Triásico de la Formación Bocas hasta el Cretácico
Superior de la Formación Umir, las cuales constituyen una secuencia plegada y
fallada localmente, destacándose las fallas de Solferino, Cuesta Rica, Cachirí,
La Plata, El Espino y Sardina. Aparecen algunos depósitos de terrazas y
aluviones asociados al paso del Río Lebrija, así como conos de deyección
antiguos.
El Bloque Occidental se ubica al Oeste de la Falla de Lebrija y está compuesto

por rocas sedimentarias que tienen edades que van desde el Triásico hasta el
Cuaternario. Se destaca la secuencia Paleógena con las formaciones Lisama,
La Paz, Esmeraldas, Mugrosa, Real y Mesa, las cuales conforman el núcleo

8
Sinclinal de Nuevo Mundo. Algunas de estas unidades han sido afectadas no
solo por procesos de plegamiento sino también de fallamiento local, que en este
sector está representado por las fallas de Provincia y La Salina principalmente.
1.2 UNIDADES LITOLÓGICAS
A continuación se presenta una breve descripción con base en uno de los

trabajos más importantes de esta región, la Memoria de la Geología de los
Cuadrángulos H - 12 y H - 13 de Ward et al. (1973). Así mismo se consideró la
información recopilada en Léxico Estratigráfico de Colombia presentado por
Julivert et al. (1968).
1.2.1 Neis de Bucaramanga (PCab)

En general, Ward et al. (1973) consideran que esta unidad corresponde a una
secuencia estratificada de rocas metasedimentarias que han sufrido un alto
grado de metamorfismo. No obstante, también presenta zonas de migmatita,
donde el paraneis se mezcla con rocas graníticas y es intruido y cortado por
masas de granito más jóvenes. Se presentan tres franjas donde aflora este
cuerpo metamórfico, La faja de Bucaramanga, la faja Central y la faja Oriental,
siendo ésta última la más pequeña.
El área que comprende la Plancha 109 - Rionegro, corresponde a la Faja de

Bucaramanga. Allí estos autores han definido que el Neis consta de meta -
pelitas, semi - pelitas y meta - areniscas, mientras que el neis hornbléndico y
anfibólico se presentan en menor proporción. En la zona de estudio se
considera un predominio de Neises bandeados, por lo cual esta formación se ha
calificado con 2 en cuanto a textura como cristalina bandeada y en términos de
resistencia se incluye dentro de la categoría muy dura con calificación de 1.
El Neis de Bucaramanga presenta una densidad de fracturamiento moderada a

baja en las veredas La Cuchilla y Bolarquí (Bucaramanga), Lavadores (Charta),
mientras que un cuerpo aflorante del Neis en la Vereda Matajira, presenta una
densidad de fracturamiento alta por encontrarse asociado al trazo principal de la
Falla Suratá y sus lineamientos asociados. Debido a los procesos de
meteorización acentuados que presenta el macizo rocoso, en algunos sectores
como la vereda La Corcova, se desarrollan suelos residuales que pueden
superar 1 metro de profundidad, mientras que en las demás zonas no se llega a
superar dicho espesor.
En las veredas que se encuentran al oriente de Rionegro, el Neis de

Bucaramanga presenta una densidad de fracturamiento moderada a baja, sin
embargo, allí se presenta como un macizo rocosos bastante meteorizado y en
algunos sectores desarrolla suelos residuales de espesor moderado que no
superan 1 metro de espesor.

9
De acuerdo con estudios y dataciones y análisis estratigráficos, la edad del Neis
de Bucaramanga encaja dentro del intervalo 940 - 945 m.a., por lo cual puede
reflejar un ciclo de la orogenia pre - cámbrica.
1.2.2 Formación Silgará (PDs)

Según estudios de Ward et al. (1973) esta unidad está compuesta por rocas
clásticas metamorfoseadas, estratificadas, como pizarras, filitas, meta -
limolitas, meta - arenisca impura, meta - waca y meta - waca guijarrosa. En el
sector de la quebrada Silgará que forma parte del área de estudio, las rocas
predominantes son pizarras, filitas, meta - limolitas, cuarcitas de grano fino de
color verde oscuro, gris verdoso. En la zona de estudio se considera un
predominio de esquistos por lo cual esta formación se ha calificado con 5 en
cuanto a textura como cristalina foliada y en términos de resistencia se incluye
dentro de la categoría moderadamente dura con calificación de 3.
Los esquistos y filitas de la Formación Silgará, se caracterizan por presentar

una densidad de fracturamiento relativamente baja a moderada, debido a que
los cuerpos de roca son afectados por esporádicos lineamientos con orientación
NNE asociados al sistema de Fallas de Bucaramanga, los cuales cortan la
tendencia regional del buzamiento que propio de estas rocas. No obstante, los
procesos de meteorización acentuados han dado lugar al desarrollo de suelos
residuales de espesores superiores a 1 metro, lo cual da un indicio de lo
propensa que puede resultar esta unidad litológica a experimentar movimientos
en masa.
1.2.3 Ortoneis de Pamplona (PDo)

De acuerdo a los análisis realizados por Ward et al. (1973), esta unidad
presenta una composición cuarzo - feldespática con texturas en las que
predominan la foliación y en algunos casos la lineación. Las composiciones de
estas rocas van desde granito a tonalita y diorita. La edad de esta unidad se ha
determinado Pre - devónica. En la zona de estudio se considera un predominio
de Neis por lo cual esta formación se ha calificado con 2 en cuanto a textura
como cristalina bandeada y en términos de resistencia se incluye dentro de la
categoría extremadamente dura con calificación de 1.
Esta unidad presenta afloramientos esporádicos en las veredas Quemado y

Golondrinas del Municipio de Tona. Allí la densidad de fracturamiento que
presentan las rocas es baja pues a pesar de que se encuentra en una zona de
influencia de la Falla de Tona, no hay presencia de lineamientos importantes en
esta zona. Los suelos residuales que desarrolla el Ortoneis pueden superar 1
metro de espesor, sin embargo, la mayoría no alcanza esta profundidad.

10
1.2.4 Formación Floresta (Df)
De acuerdo con Ward et al. (1973) al norte de Bucaramanga, se observa un
contraste en el contacto de las formaciones Floresta y Diamante, pues las
capas de Floresta son argilíticas, pizarrosas o filíticas, mientras que Diamante
presenta limolitas y arcillolitas. Al este de la Falla de Bucaramanga, las rocas de
grano fino de Floresta tienden a mostrar texturas superficiales filíticas. En la
zona de estudio se considera un predominio de lodolitas por lo cual esta
formación se ha calificado con 4 en cuanto a textura como clástica consolidada
y en términos de resistencia se incluye dentro de la categoría moderadamente
dura con calificación de 3.
Esta unidad aflora únicamente en la Vereda La Sabana y El Pablón, sector Los

Colorados (Bucaramanga). Allí, estas rocas presentan un alto grado de
fracturamiento que se debe a que dichos cuerpos rocosos se localizan en la
zona de confluencia de la Falla del Suárez y la Falla de Bucaramanga, lo cual
convierte a esta zona en un foco de inestabilidad por su actividad tectónica. Los
suelos residuales derivados de estos cuerpos rocosos, pueden superar 1 metro
de profundidad en algunos sectores, pero suelen tener 50 cm de espesor en
promedio.
1.2.5 Formación Diamante (PCd)

Esta unidad está compuesta en su parte inferior por areniscas de grano fino a
medio de color púrpura oscuro a gris púrpura oscuro, con intercalaciones de
arcillolita de color similar. Algunas areniscas son feldespáticas y micáceas, las
de la parte media son de grano grueso a conglomeráticas con guijos de cuarzo.
En la parte media de esta unidad, se tienen shales grises con intercalaciones de

calizas y arcillolita limosa gris verdosa en la parte superior. (Ward, et al., 1977)
Esta unidad aflora al norte del casco urbano de Bucaramanga en los límites con
el Municipio de Rionegro y se presenta como franjas alargadas irregulares en
contacto fallado con rocas ígneas cuarzomonzoníticas y rocas metamórficas de
Silgará y Floresta. En estos sectores, la densidad de fracturamiento es alta a
moderada, pues corresponde al trazo principal de la Falla de Bucaramanga y su
zona de convergencia con la Falla del Suárez. Los suelos residuales derivados
de las rocas de la Formación Diamante, pueden alcanzar 1,5 metros de espesor
en el sector del Pablón (Bucaramanga), mientras que en las veredas La Sabana
y San Ignacio (Bucaramanga) no alcanzan dicha profundidad. En toda la zona
de estudio se considera un predominio de calizas por lo cual esta formación se
ha calificado con 1 en cuanto a textura como cristalina masiva y en términos de
resistencia se incluye dentro de la categoría extremadamente dura con
calificación de 1.

11
No obstante, esta unidad litológica se encuentra en una zona de gran actividad
tectónica, lo que supone un área propensa a presentar movimientos en masa.
1.2.6 Formación Tiburón (TRpt)

La Formación Tiburón descrita por Ward et al, (1977) consta de capas masivas
de conglomerados con guijos de caliza de la Formación Diamante, embebidos
en una matriz calcárea, gris de grano fino. Predominan los guijos de caliza de
color gris oscuro a claro y raramente rosado. También se presentan en menor
proporción guijos de arenisca y chert. Esta unidad aparece en el norte de
Bucaramanga, en cercanías al casco urbano, en donde forma una pequeña
franja alargada en contacto fallado con rocas de la Formación Silgará.
La Formación Tiburón presenta afloramientos al norte del casco urbano de

Bucaramanga, en la Vereda Angelinos y Los Santos. Allí los datos de densidad
de fracturamiento muestran una zona de mediana densidad, lo que es una
evidencia de la cercanía de estos cuerpos de roca a la zona de confluencia de
la Falla de Bucaramanga con la Falla de Suratá. La mayoría de suelos
residuales derivados de esta unidad, pueden alcanzar 1,5 metros de
profundidad. Esta zona también representa una zona de inestabilidad lo que se
refleja en algunos movimientos en masa observados en esta zona, pero que no
pudieron ser catalogados debido a problemas de seguridad en el barrio El
Pablón.
En toda la zona de estudio se considera un predominio de conglomerados por

lo cual esta formación se ha calificado con 3 en cuanto a textura como clástica
cementada y en términos de resistencia se incluye dentro de la categoría muy
1.2.7 Formación Bocas (TRb)

En una sección levantada por Ward et al (1973), se encontró que la Formación
Bocas está constituida por intercalación de areniscas gris verdosas a oscuras
con limolitas gris verdosas en la base, en la parte media shales gris oscuros con
limolitas gris verdosas y en la parte superior arcillolitas gris verdosas con
limolitas y esporádicos niveles de areniscas conglomeráticas y conglomerados
gris verdosos. Esta unidad se distribuye en varios sectores de la Plancha 109 -
Rionegro. Al norte de Bucaramanga, aparece como una franja delgada,
elongada, paralela a la Falla de Bucaramanga, mientras que más hacia el norte
en las veredas Salteras y San Pedro de El Playón y las veredas Calichana, La
Ceiba y Unión de Galápagos de Rionegro, se presenta como una masa irregular
de diámetro considerable que es cortada por la falla del río Cáchira. En toda la
zona de estudio se considera un predominio de lodolitas por lo cual esta

12
y en términos de resistencia se incluye dentro de la categoría moderadamente
La principal exposición de esta unidad se presenta en el sector centro - norte de

la Plancha 109 - Rionegro, específicamente en las veredas Salteras,
Huchaderos y San Pedro (El Playón) y Calichana, La Ceiba, La Virginia, Unión
de Galápagos (Rionegro). En estos sectores, la densidad de fracturamiento que
afecta a estas rocas, aumenta desde nula hasta muy alta, a medida que las
rocas se encuentran más cerca al trazo principal de la Falla de Bucaramanga.
Los suelos residuales que presenta la Formación Bocas no superan los 100 cm
de profundidad. Esto deja ver, que esta unidad litológica presenta zonas donde
puede ser más propensa a moverse y otras en las que no lo es.
En la Vereda Pirita (Charta), esta unidad litológica también tiene una aparición
importante, allí la densidad de fracturamiento es relativamente baja, sin
embargo, los procesos avanzados de meteorización han dado lugar a suelos
residuales de espesores mayores a 1 metro, dando así un elemento que
favorece la ocurrencia de movimientos en masa en temporadas invernales.
1.2.8 Cuarzomonzonita de la Corcova (JTRcl, JTRclp, JTRcg)

Según observaciones de Ward et al. (1973) esta unidad está representada por
una cuarzomonzonita gris de grano fino a medio, equigranular de textura
sacaroide, con biotita uniformemente diseminada. Cuando se meteoriza
adquiere un color gris claro a gris amarillento. En algunos sitios muestra una
estructura fluidal. Cuando de masiva tiende a meteorizar esferoidalmente,
formando cantos con núcleo rocoso.
En cercanías a Tona, se presenta una fase porfirítica que contiene fenocristales

de feldespato potásico rosado en una matriz de grano fino a medio.
La unidad JTRcg, corresponde a pequeñas intrusiones de granito, pórfido

cuarzoso y escasas trazas de granodiorita, de colores gris rosado a gris claro.
Estos pequeños cueros intrusivos están distribuidos sobre las formaciones Neis
de Bucaramanga y Silgará. En toda la zona de estudio se considera un
predominio de cuarzomonzonita por lo cual esta formación se ha calificado con
1 en cuanto a textura como cristalina masiva y en términos de resistencia se
incluye dentro de la categoría extremadamente dura con calificación de 1.
Esta unidad tiene buena distribución y proporción en el flanco Este de la Falla

de Bucaramanga, en los municipios de Matanza, Tona, Rionegro y El Playón.
Esta unidad litológica presenta una distribución heterogénea al este de la Falla

de Bucaramanga, y como ya se mencionó se encuentra a manera de pequeñas
intrusiones diseminadas. Quizás la concentración más importante de estos

13
cuerpos plutónicos tiene lugar en la esquina sureste de la Plancha 109 -
Rionegro jurisdicción del Municipio de Tona, específicamente en las Veredas
Arnania, Babilonia, Caragua, Guarumales, en donde se caracteriza porque la
densidad de fracturamiento es nula a baja debido a que en estos sectores no
hay influencia directa de la Falla de Tona. No obstante, en los sectores de
Golondrinas y La Corcova, este cuerpo intrusivo es cortado por la Falla y allí la
densidad de fracturamiento es moderada a alta. Los suelos residuales de esta
unidad, suelen tener espesores entre 1 m – 1,5 m, presentándose los perfiles
de suelo más gruesos en las veredas Babilonia, Arnania y gran parte de La
Corcova (Tona).
1.2.9 Cuarzomonzonita Biotítica (Jc)

Se trata de un cuerpo de cuarzomonzonita biotítica, de grano medio,
equigranular a subporfirítica, rosada a gris claro. Las fases porfiríticas presentan
fenocristales de feldespato potásico rosado y localmente plagioclasa. Esta roca
se encuentra generalmente muy meteorizada y los afloramientos frescos no son
de fácil acceso. El suelo que desarrolla esta cuarzomonzonita es de color
amarillento y localmente naranja donde la roca es más máfica (Ward et al.,
1973). En toda la zona de estudio se considera un predominio de
cuarzomonzonita por lo cual esta formación se ha calificado con 1 en cuanto a
textura como cristalina masiva y en términos de resistencia se incluye dentro de
la categoría muy dura con calificación de 1.
La mayor distribución de esta unidad se presenta sobre el flanco este de la

Falla de Bucaramanga, en límites entre los municipios de El Playón y Rionegro.
Allí, se presenta una gran masa de Cuarzomonzonita biotítica, la cual es
cortada por una serie de fallas y lineamientos y se encuentra en contacto con la
Granodiorita y la Formación Silgará. A pesar de que la densidad de
fracturamiento es nula a baja en este sector, pues los lineamientos que tienen
lugar en dicha zona no son tan importantes, este cuerpo ígneo masivo granular
se caracteriza por encontrarse con un grado de meteorización muy alta,
desarrollando suelos residuales areno - arcillosos que en las veredas Misijuay,
Espuma Alta y Espuma Baja (Rionegro) y las veredas La Ceiba, Silgará y Las
Cruces (El Playón), presentan espesores superiores a 1 metro que pueden
alcanzar 1,5 metros.
1.2.10 Granodiorita (Jgd)

Ward et al. (1973) describen esta unidad como una granodiorita gris, de grano
medio a grueso, sub - porfiríticas, con fenocristales grandes de feldespato
potásico de color rosado naranja y plagioclasa blanca ligeramente más
pequeños, embebidos en una matriz de cuarzo gris, biotita y cristales más
pequeños de feldespato.

14
En el sector aledaño a Santa Cruz, se presenta una granodiorita gris,
generalmente porfirítica junto a masas subordinadas de tonalita equigranular.
La granodiorita de este sector presenta muchas inclusiones y tabiques del Neis
de Bucaramanga.
Esta unidad se presenta como un cuerpo alargado, fallado, que se encuentra en

contacto con la Cuarzomonzonita biotítica, Neis de Bucaramanga y con la
Formación Silgará, en la franja Centro - oriente de la Plancha 109 - Rionegro,
con algunos pequeños cuerpos intrusivos más hacia el Este. Como es de
esperarse, las porciones del Plutón que se encuentran más cercanas y
contiguas al trazo de la Falla de Bucaramanga, presentan densidades de
fracturamiento moderadas a altas, siendo las veredas Samán, Churricas parte
Baja y Bremen, las que presentan el mayor problema de elevado fracturamiento
del material. En la zona de Santa Cruz de La Colina y las veredas Cabrera y
Sucre (Matanza) las densidades de fracturamiento van de baja a nula, lo que
evidencia un menor control estructural en este sector. Sin embargo, gran parte
de este intrusivo también ha sufrido intensos procesos de meteorización que
han dado lugar a suelos residuales que presentan espesores importantes en
algunos sectores como la Vereda Bremen, Valparaíso (Rionegro) y Sucre
(Matanza), en donde pueden superar 1 metro de profundidad.
En toda la zona de estudio se considera un predominio de granodiorita por lo

cual esta formación se ha calificado con 1 en cuanto a textura como cristalina
masiva y en términos de resistencia se incluye dentro de la categoría
extremadamente dura con calificación de 1.
1.2.11 Formación Jordán (Jj)

De acuerdo con Ward et al. (1973), esta unidad incluye dos facies:
La facies superior, con un espesor aproximado de 200 m que está compuesta

por limolita de color marrón rojizo uniforme y arenisca de grano muy fino,
estratificada en capas de 30 – 80 cm de espesor.
La facies inferior con un espesor aproximado de 100 m está conformada por

arenisca gris de grano grueso, en capas de hasta 1m de espesor. También se
presentan esporádicos niveles de shale gris verdoso de hasta 2 m de espesor.
(Ward et al., 1973).
Aunque esta Formación no presenta grandes afloramientos en la Plancha 109 -

Rionegro, pues sólo se extienden dos franjas una hacia el Centro - sur y la otra
hacia el Sureste, es afectada por Fallas importantes como la de Suratá y
algunos trazos asociados a la Falla de Bucaramanga como lo son la Falla de La
Plata, Falla Espino y la Falla de Rionegro. Lo sectores en donde se presenta
esta influencia tectónica, son las veredas Sabana (Bucaramanga), Vega

15
Carreño, San Pablo (Rionegro) y en la Vereda La Playa (Charta), en dichas
zonas, se encuentran densidades de fracturamiento moderadas a altas,
elevando la susceptibilidad de dicho cuerpo rocoso a experimentar movimientos
en masa. Los suelos residuales pueden superar los 50cm pero no alcanzan 1
metro de espesor.
En toda la zona de estudio se considera un predominio de areniscas por lo cual

esta formación se ha calificado con 3 en cuanto a textura como clástica
1.2.12 Formación Girón (Jg)

De acuerdo con el estudio más reciente de la Formación Girón citado en Ward
et al. (1973), esta unidad tiene un espesor total de 4650 m dividió en siete
facies, que de tope a base son:
G: Arenisca de grano grueso, con capas conglomeráticas. El tamaño de grano

disminuye hacia el tope. Los colores también varían hacia arriba, desde gris
verdoso hasta gris amarillento y amarillento grisáceo.
F: Areniscas gris verdosas conglomeráticas con guijos de cuarzo y capas de

limolita rojiza y arcillolita interestratificadas.
E: Capas de arenisca de grano medio que gradan lateralmente y verticalmente

a shale y en algunos sectores a arcillolita. Hay desarrollo de estratificación
cruzada localmente.
D: Capas rojas de limolita y arenisca gris verdosa interestratificada. En la base

lentes pequeños de material carbonáceo con restos vegetales.
C: Arenisca de grano medio a grueso en capas con estratificación cruzada.

También capas conglomeráticas con guijos de cuarzo.
B: Arenisca gris azulosa clara de hasta 1 m de grueso, de grano medio a grueso

y capas rojas interestratificadas de limolita y arcillolita.
A: Arenisca de grano grueso, conglomerática, gris clara en capas gruesas con

estratificación cruzada. Capas delgadas de conglomerados con guijos de
cuarzo y esporádicos de caliza. (Ward et al., 1973)
En la zona de estudio se considera un predominio de conglomerados por lo cual


16
La Formación Girón se extiende como una de las unidades sedimentarias con
mayor afloramiento en esta plancha. Las sedimentitas de esta unidad aparecen
formando una franja amplia ligeramente alargada que ocupa la zona Centro sur,
abarcando diferentes veredas de los municipios de Lebrija y Rionegro. Esta
unidad se caracteriza porque predominan los procesos de meteorización más
que la actividad tectónica, lo que se refleja en nulos a bajos índices de densidad
de fracturamiento y suelos residuales de espesores altos a muy altos, en donde
las Veredas Llano de Palmas, San Jorge y San Juan (Rionegro) presentan los
mayores espesores de suelos que pueden llegar a superar 1,5 metros, mientras
que en las veredas Aguirre, El Progreso, El Santero, Llanadas (Lebrija) los
espesores no superan 1,5 metros.
1.2.13 Formación Tambor (Kita)

Ward et al. (1973) describen esta unidad como una secuencia conformada por
arenisca amarilla rojiza de gano fino micácea intercalada con niveles delgados
de shale gris azuloso y amarillo rojizo. También capas de arenisca marrón rojiza
con niveles de shale marrón rojizo y hacia la parte superior arenisca gris
amarillenta pálida de grano fino con intercalaciones de arcilla arenosa gris
verdosa.
Esta Formación aparece como franjas alargadas irregulares formando parte del
flanco de algunos plegamientos como el Anticlinal de Los Cobardes. Se
encuentran dos zonas con afloramientos en la Plancha 109 - Rionegro, una de
ellas en la franja Central y la otra en la esquina Centro Oriental, en límites con
la Plancha 109 - Rionegro 110.
En la zona limítrofe con la plancha 110, esta Formación no es afectada

directamente por lineamientos ni fallas, lo que se traduce en su nulo a bajo
grado de densidad de fracturamiento. En esta zona de las Veredas Las Abejas
y Ovejeras (Matanza), los suelos residuales derivados de esta unidad no
alcanzan a superar 1 metro de espesor en promedio.
Mientras tanto, en la zona Central de la Plancha 109 - Rionegro, en las Veredas

El Pórtico, Filo de Cruces y El Conchal (Lebrija), así como Galápagos
(Rionegro) y Cuesta Rica (El Playón) los suelos residuales suelen superar 1
metro de espesor, con densidades de fracturamiento que alcanzan a ser
moderadas pero que suelen se nulas a bajas, debido a que las estructuras que
se presentan en los afloramientos de esta unidad son flancos de plegamientos y
no se asocian a fallas ni lineamientos importantes.
En términos generales la zona estudiada presenta un predominio de areniscas

por lo cual esta formación se ha calificado con 3 en cuanto a textura como

17
clástica cementada y en términos de resistencia se incluye dentro de la
categoría muy dura con calificación de 2.
1.2.14 Formación Rosablanca (Kir)

Una sección que tipifica claramente el predominio de esta unidad en la zona de
estudio, es la que levantó R. Vargas en una secuencia expuesta en la carretera
al Noreste de Cuesta Rica, Municipio de Rionegro (Santander). Allí, encontró
que esta unidad está compuesta de base a tope por shale gris amarillento
arenoso, ligeramente físil, con caliza gris clara, dura, fosilífera, con niveles
esporádicos de arenisca gris amarillenta, dura. El predominio de esta unidad
son las calizas grises fosilíferas. (Ward et al., 1973).
Esta unidad litológica forma parte de una secuencia cretácica plegada y

tectonizada que da lugar a un sistema de bloques fallados que han sido
desplazados y rotados por fallas como Lebrija, Cuesta Rica y Cachirí. Sobre la
vía que comunica a la cabecera municipal de Rionegro con Cuesta Rica, se
puede apreciar que esta formación se encuentra con media a alta densidad de
fracturamiento, pues se encuentra en la zona de influencia directa de algunas
de las fallas mencionadas. En este sector, el predominio de un clima cálido -
húmedo da lugar al desarrollo de suelos residuales con espesores que pueden
superar los 100 cm.
En el sector de las quebradas Seca y Las Abejas en las Veredas El Salado y

Ovejeras del Suroeste de Charta, aflora una faja de la Formación Rosablanca
con tendencia NE, la cual forma parte de un plegamiento local fallado que da
lugar a altas densidades de fracturamiento en esta unidad litológica. Cabe
anotar que la estructura regional que ha fracturado el material de esta zona, es
la Falla de Suratá. Los suelos residuales que se presentan en este sector,
alcanzan profundidades de 1 m y se desarrollan en un clima templado a frío
húmedo.
En las veredas Filo de Cruces, Angelinos y San Joaquín hasta el sector de

Portugal en el Municipio de Lebrija, se extiende una faja de la Formación
Rosablanca con dirección NNE que forma parte del flanco oriental del Sinclinal
de Nuevo Mundo. Allí, el clima templado húmedo en el cual afloran dichas rocas
ha dado lugar a que éstas desarrollen suelos residuales cuyos espesores
pueden superar en algunos casos los 100 cm. Aunque en este sector no existe
control de estructuras regionales, la presencia de algunos lineamientos locales
hace que la densidad de fracturamiento de los materiales de esta zona sea
moderada.
En toda la zona de estudio se considera un predominio de calizas por lo cual

esta formación se ha calificado con 1 en cuanto a textura como cristalina

18
masiva y en términos de resistencia se incluye dentro de la categoría dura con
calificación de 2.
1.2.15 Formación Paja (Kip)

Esta unidad fue designada y descrita por O.C. Wheeler, (1929) – Inédito en
Ward et al. (1973). Esta unidad alcanza un espesor máximo de 625 m y se
compone de shales negros, micáceos, limosos, ligeramente calcáreos y
laminados finamente. En la parte inferior son frecuentes las concreciones de
caliza, nódulos septáreos y venas de calcita recristalizada (Ward et al., 1973).
En la carretera a Cuesta Rica, la Formación Paja presenta una sección bien

expuesta, con predominio de lutita negra, blanda, en capas delgadas (Ward et
al., 1973).
La Formación Paja se presenta como franjas delgadas que conforman flancos

fallados de pliegues locales y regionales como el Sinclinal de Nuevo Mundo.
Esta unidad aflora en Veredas del Municipio de Rionegro sobre la Vía a Cuesta
Rica, en donde el clima templado a cálido húmedo sumado al control ejercido
por lineamientos locales como la Falla Cuesta Rica ha dado lugar a un
moderado a alto grado de fracturamiento, desarrollando suelos residuales de
espesores que alcanzan los 100 cm.
Así mismo en algunas veredas de Lebrija y Charta, en donde se encuentra en

contacto con la Formación Rosablanca y presenta condiciones de
fracturamiento similares a ésta última, con desarrollo de suelos residuales
medianamente profundos no superiores a 1 m de espesor.
En toda la zona de estudio se considera un predominio de shales por lo cual

consolidada y en términos de resistencia se incluye dentro de la categoría dura
con calificación de 2.
1.2.16 Formación Tablazo (Kit)

De acuerdo a las observaciones hechas por Ward et al. (1973), esta formación
se compone de una intercalación entre areniscas gris oscuras de grano medio
con calizas gris oscuras a negras, duras, en la parte inferior. En la parte
superior, calizas gris claras, duras, glauconíticas a veces piríticas, de textura
media intercaladas con areniscas marrón amarillentas de dureza media, de
grano fino a muy fino.
Esta unidad aparece intercalada con otras formaciones Cretácicas,

conformando flancos de algunos pliegues que han sido fallados dando lugar a
densidades de fracturamiento moderadas, que en algunas veredas de Rionegro
y veredas limítrofes de Charta y Matanza, donde hay fuerte control estructural,

19
se presentan altas densidades de fracturamiento. Sin embargo, los climas
Cálido y Frío Húmedo permiten que esta formación desarrolle suelos residuales
con espesores que pueden estar entre los 50 cm a 100 cm.

calificación de 2.
1.2.17 Formación Simití (Kis)

Según Ward et al., (1973) esta unidad fue designada por geólogos de la
International Petroleum Company en 1953, porque presentaba muy buenos
afloramientos en el sector de la Ciénaga de Simití al sur del departamento de
Bolívar. En esta zona, la formación Simití tiene un espesor de 410 m, consiste
de shale blando, laminado, carbonáceo, gris a negro, localmente calcáreo y
concrecional. Cerca del tope de esta unidad también se presentan delgados
niveles conglomeráticos con guijos pequeños, nódulos fosfáticos, dientes de
peces y arena.
Los suelos residuales que se derivan del macizo rocoso de esta formación,
pueden alcanzar espesores superiores a 1 m con densidades de fracturamiento
altas debido a su asociación directa con fallas y lineamientos locales, tanto en
veredas de Rionegro como Charta y Lebrija.

1.2.18 Formación La Luna (Ksl)

Considerando el trabajo de Ward et al., (1973), esta formación fue definida en
Venezuela por Sutton (1946). En la literatura se ha dividido esta unidad en tres
miembros: Salada, Pujama y Galembo.
El miembro Salada, compuesto por shales calcáreos negros y unas capas

delgadas de caliza negra, con concreciones de caliza de sección transversal
elíptica; el miembro Pujama que contiene shale calcáreo y el miembro Galemba
que está compuesto por shale gris, con intercalaciones de chert negro y caliza
gris, también se encuentran concreciones de caliza discoidal. Temporalmente
esta unidad se ubica en el Turoniano temprano al Coniaciano tardío (Ward et
al., 1973).
En la zona de estudio, la Formación La Luna tiene franjas aflorantes en algunas

veredas de la vía a Cuesta Rica (Rionegro) y en el sector de Vanegas (Lebrija),

20
donde se asocia al Sinclinal que lleva este mismo nombre. Aunque no está en
zona de influencia directa de fallas regionales, sino que se asocia a ejes de
pliegues, la densidad de fracturamiento que muestra esta unidad litológica es
baja a moderada. No obstante, en sectores aledaños a Matanza y el sector La
Playa (Charta) la influencia de la Falla de Suratá, puede generar un alto grado
de fracturamiento. Los suelos residuales que presenta por lo general son
moderadamente profundos con espesores entre los 50 a 100 cm.

calificación de 2.
1.2.19 Formación Umir (Ksu)

En la parte inferior presenta shales gris azulosos a negros, con laminaciones
carbonáceas y micáceas. La parte superior está conformada por shale blanco,
gris oscuro a gris verdoso, con capas de arenisca dura de grano fino y delgados
mantos de carbón. Esta formación también se caracteriza porque presenta
capas delgadas, pequeños lentes y concreciones de arcilla marrón, con
ironstones.
En el valle del Magdalena se han encontrado shales carbonáceos de color gris,

blandos, con laminación delgada. Son comunes los mantos de carbón que
alcanzan los 3 m de espesor, así como bandas y nódulos de siderita (Ward et
al., 1973).
La Formación Umir también suele aparecer intercalada con otras unidades

cretácicas formando flancos de pliegues afectados por fallamiento. Aunque esta
unidad aflora en climas cálidos y fríos húmedos, el carácter lodoso - arcilloso de
su litología, da lugar a la formación de suelos residuales arcillo - limosos de
espesor moderado (50 - 100 cm). En cercanías a la Falla de Suratá, el macizo
rocoso de esta formación, presenta un alto grado de fracturamiento y por
tratarse de arcillolitas físiles, se presentan movimientos en masa tanto de suelo
(reptación) como del macizo rocoso (caídos).
En los sectores de Cerro de La Aurora, El Líbano, El Centenario y Chingua, los

suelos residuales que desarrolla esta unidad, pueden superar los 150 cm de
espesor. Sin embargo, en estos sectores la ausencia de control estructural por
fallas hace que el material que allí aflora, presente densidades de
fracturamiento bajas.


21
1.2.20 Formación Lisama (Tpl)

Se compone de shales moteados de color marrón y gris, con intercalaciones de
areniscas de grano medio a fino, de color gris, gris verdoso y marrón. Hacia la
parte superior de la formación, las areniscas son de grano más grueso. Se
pueden encontrar mantos de carbón que son más delgados que los de la
Formación Umir.
Las capas de la Formación Lisama son de ambiente transicional y son

posteriores al final de la depositación marina y cretácica de la formación Umir
(Ward et al., 1973).
Los estratos de la Formación Lisama, se presentan como una franja de gran

extensión con dirección casi N - S, en el flanco Oriental de la Cuchilla
Angosturas, desde el norte en las veredas Montevideo, La Estrella, El Tesoro,
Canoas, El Cristal y Río Sucio del Municipio de Lebrija. Allí, los suelos
residuales que se derivan de esta unidad presentan espesores entre los 25 a
los 80 cm. La densidad de fracturamiento del material que aflora en estos
sectores es muy baja, pues no existe un control tectónico - estructural que
predomine en esta zona.

consolidada y en términos de resistencia se incluye dentro de la categoría
moderadamente dura con calificación de 3.
1.2.21 Formación La Paz (Tel)

El nombre fue acuñado por el Filo La Paz ubicado en la parte occidental del
Cuadrángulo H - 12, entre los ríos Lebrija y Sogamoso. En este sector dicha
unidad consiste de areniscas conglomeráticas gris claras, masivas con
estratificación cruzada. En la parte inferior y cerca del tope, hay intercalaciones
de arcillolita gris, blanda. En la base de la Paz, en algunos sectores, se
presenta un shale rosado grisáceo a crema, duro, denso, de unos 30 m de
grueso, el cual constituye el Miembro Toro (Ward et al., 1973).
La Formación La Paz, se encuentra sobre la vertiente Occidental de la Cuchilla

Angosturas, en donde se ubican las veredas limítrofes entre Lebrija y Sabana
de Torres. En esta zona, el macizo rocoso se encuentra altamente meteorizado
por la acción de agentes externos propios de un clima cálido húmedo. A pesar
de lo anterior, los suelos residuales que se derivan de esta unidad, no superan
los 80 cm de espesor. El macizo rocoso propio de esta formación, presenta muy

22
baja densidad de fracturamiento, lo que evidencia la ausencia de un control
tectónico - estructural que afecte esta zona.

1.2.22 Formación Esmeraldas (Tee)

De acuerdo con Ward et al. (1977), esta formación consiste de arenisca de
grano fino, gris clara a gris verdosa, de estratificación fina a laminada y limolita,
con intercalaciones de shales gris oscuro, localmente moteado de marrón, rojo
y púrpura. En esta unidad se encuentran mantos de lignito.
Una sección levantada a lo largo del costado sur del Río Lebrija, permitió
encontrar intercalaciones de arenisca marrón amarillenta a gris amarillenta de
grano fino a medio, micácea, con esporádicos niveles de arcillolita gris blanda,
surcos (Ward et al., 1973).
Esta unidad litoestratigráfica se extiende de sur a norte por toda la Plancha 109
- Rionegro, desde inmediaciones de las veredas San Silvestre, La Girona en
cercanías a las quebradas La Peligrosa, La Arenosa y La Canaima, incluyendo
sectores de la Uribe, Palenqueros y Montevideo de Lebrija, hasta el extremo
norte de la Plancha 109 - Rionegro en Tambo Quemado y Catatumbo del
Municipio de Rionegro. Allí se dispone en estratos inclinados abruptamente con
buzamiento al Oeste, conformando el Flanco Oriental del Sinclinal de Nuevo
Mundo. En los sectores más hacia el sur, el espesor de los suelos residuales
derivados de esta unidad pueden alcanzar y en algunos casos superar los 150
cm, mientras que en los sectores del norte los espesores de suelo no superan
los 100 cm. En cuanto a la densidad de fracturamiento de estos materiales, se
puede decir que es muy baja debido a la ausencia de fallas y lineamientos que
afecten el Sinclinal en esta zona. El clima predominante en los sectores
mencionados, es el clima Cálido húmedo.

esta formación se ha calificado con 3 en cuanto a textura como clásica
1.2.23 Formación Mugrosa (Tomi - Toms)

La parte inferior está compuesta por arenisca de grano fino a medio y a veces
de grano grueso y guijarroso, gris a verde grisáceo, con intercalaciones de
shale gris y azul. La parte media presenta shales manchados, azul opaco y

23
marrón, masivos, con pocas intercalaciones delgadas de arenisca de grano fino
a grueso, con intercalaciones menores de shale verde y manchado (Ward et al.,
1973).
Los dos miembros de esta unidad, forman franjas que se extienden de sur a
norte, siendo el miembro superior el que sufre un acuñamiento hacia el norte.
Los suelos residuales que se derivan de esta unidad no alcanzan los 100 cm y
se desarrollan en climas netamente cálidos húmedos. La densidad de
fracturamiento de estos materiales sigue siendo muy baja debido a la escasa
influencia tectónica del área.
El miembro inferior (Tomi), presenta predominio de areniscas por lo cual esta

formación se ha calificado con 3 en cuanto a textura como clástica cementada y
en términos de resistencia se incluye dentro de la categoría muy dura con
calificación de 2.
El miembro superior (Toms), presenta predominio de arcillolitas por lo cual esta

y en términos de resistencia se incluye dentro de la categoría dura con
calificación de 2.
1.2.24 Formación Colorado (Toc)

Esta unidad está compuesta por shales gris claro manchados de púrpura y rojo,
compactos masivos, con intercalaciones de arenisca de grano fino a grueso,
blanca y marrón amarillenta con estratificación cruzada.
Una sección levantada y medida por A. Castro tiene 1379 m de espesor y está
compuesta por conglomerados gruesos con abundantes guijos y cantos
redondeados de arenisca y caliza y unos pocos de cuarzo, chert y rocas ígneas
y metamórficas en una matriz de grano grueso, arenosa y calcárea (Ward et al.,
1973).
La faja que forma esta unidad litológica se extiende desde inmediaciones de la

Vereda Caño Frías en la Loma Filo Santa Helena y la Vereda Santa Helena,
involucrando el corregimiento de Chupas del Municipio de Lebrija y abarcando
diferentes veredas y localidades del norte de Rionegro en límites con Sabana
de Torres. Los materiales que conforman esta formación se caracterizan por
presentar muy bajas densidades de fracturamiento y desarrollo de suelos
residuales que no superan los 50 cm bajo las condiciones de un clima cálido
húmedo.
Esta formación presenta predominio de areniscas por lo cual se ha calificado

con 3 en cuanto a textura como clástica cementada y en términos de resistencia
se incluye dentro de la categoría muy dura con calificación de 2.

24
1.2.25 Formación Real (Tmrs – Tmrm - Tmri)
Se conoce como Grupo Real y ha sido dividido en tres unidades: Inferior, Media
y Superior.
La parte Media presenta una alternancia de arenisca gris clara, de grano grueso
a muy grueso, arcillosa y friable con conglomerado blanco amarillento y gris
claro débilmente consolidado con guijos de arenisca y cuarzo.
La parte Inferior consta de arenisca gris amarillenta de grano grueso a muy

grueso, friable, feldespática, conglomerática intercalada con conglomerado
grueso, gris amarillento, friable, con guijos de arenisca y rocas ígneas y
metamórficas (Ward et al., 1973).
Aunque gran parte de las rocas sedimentarias que conforman esta unidad se
extienden desde las Veredas La Martha y Río Sucio, Caño Edén, Bellavista,
Caño Bombales y las Vereda Miraflores y Doradas hasta llegar a los depósitos
de aluvión del río Lebrija hacia el norte. Cabe anotar que en estos sectores la
predominancia de climas cálidos húmedos, da lugar a suelos residuales poco a
moderadamente espesos que alcanzan 70 cm de profundidad. La ausencia de
procesos de fallamiento hace que la densidad de fracturamiento en esta zona
sea muy baja a nula. Sin embargo, en los sectores más occidentales de la
Plancha 109 - Rionegro en la vereda Aguas Claras y Cristales y en el
corregimiento de Payoa, los ejes del sinclinal de Nuevo Mundo y el anticlinal de
las Monas que se encuentran afectados por la Falla de Provincia, generan
densidades de fracturamiento moderadas a altas.
En general esta unidad presenta predominio de areniscas por lo cual se ha

calificado con 3 en cuanto a textura como clástica cementada y en términos de
1.2.26 Formación Mesa (Tmi - Qms)

Para Ward et al. (1973) esta formación está compuesta por areniscas bien
estratificadas y tobas andesíticas que contienen capas de arenisca de grano
grueso, aglomerados, arcilla, limo, conglomerados y piroclastos. En los
piroclastos hay fragmentos de andesita, dacita, piedra pómez, ceniza, cuarzo y
láminas de filita. La parte superior presenta gravas, cantos, arenisca e
intercalaciones de limos.
En general esta unidad presenta predominio de areniscas por lo cual se ha

calificado con 3 en cuanto a textura como clástica cementada y en términos de
A continuación se describe la (Tabla 2) de calificación de unidades de roca en

contraste a sus atributos de Textura y Resistencia, también se incluye el mapa

25
de calificación de unidades de roca en su atributo de resistencia (Figura 6) y el
mapa de calificación de unidades de roca en su atributo de textura (Figura 7).

26
Tabla 2. Tabla de calificación de unidades de roca para el atributo de textura y resistencia de la Plancha 109 - Rionegro.
CALIFICACIÓN
FORMACIÓN
FABRICA - ESTRUCTURA
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
ASOCIACIÓN RANGOS DE
DESCRIPCIÓN DE RESISTENCI
SÍMBOLO
METODOLÓGICA
NOMBRE
RESISTENCIA CALIFICA
FRACTURA PROPUESTA A A LA
PROMEDIO CIÓN
MIENTO TEXTURA CALIFICACIÓ COMPRESIÓ GRADO TÉRMINO
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
CUATERNARI
cementada
Arenisca gris amarillenta, de grano grueso a
Clástica
Blanda
fino, conglomerática en algunas capas. Con
O
Qms Arenisca 0 al 5 3 100 - 250 R2 4

guijos de cuarzo y arenisca algunas rocas
metamórficas. Arcillolita gris rojiza, arenosa.
Arenisca gris amarillenta de grano grueso a

muy grueso, con estratificación cruzada,
Formación Mesa
conglomerática en algunas capas. Con guijos
cementada
Clástica
Blanda
de arenisca y cuarzo y escasos de rocas
Tmi ígneas, metamórficas y volcánicas. Arenisca 0 al 5 3 100 - 250 R2 4
Conglomerado gris amarillento en capas
irregulares, y lentes con guijos de cuarzo,
arenisca y algunas rocas ígneas,
metamórficas.
PALEÓGENO - NEOGENO
Moderadamen
Arenisca gris azulosa, de grano grueso con
cementada
Clástica
te Dura
intercalación de shale, capas de shale gris
Tmrs con intercalaciones de arenisca de grano fino Arenisca 0 al 4 3 R3 3
a grueso. Conglomerado masivo con guijos
de chert marrón y negro
Formación Real
consolidada
Arenisca blanca a gris clara, feldespática,
Clástica
Blanda
con zonas conglomeráticas e intercalaciones
Tmrm Arenisca 0 al 5 4 R2 4
de arcillolita arenosa. Conglomerado blanco
amarillento con guijos de arenisca y cuarzo.
cementada
Clástica
Blanda
Arenisca gris amarillenta clara que alterna
Tmri con conglomerado con guijos de arenisca y Arenisca 0 al 3 3 100 - 250 R2 212 - 1456 4
rocas ígneas.

27
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
consolidada
Formación
Colorado
Clástica
Blanda
Arcillolita parda rojiza y arenisca de grano
Toc Arcillolita 0 al 2 4 R2 25 - 50 4
grueso a conglomerática.
consolidada
Formación
Mugrosa
Clástica
Blanda
Consiste de arenisca de grano fino a medio,
Arcillolita y
Tomi gris a verde grisácea, con intercalaciones de 0 al 3 4 R2 25 - 50 4
Arenisca
shale gris a verde grisáceo.
PALEOGENO
Arenisca de grano fino, gris clara, de
Moderadamen
Esmeraldas
cementada
Formación
estratificación fina a laminada y limolita. Con
Clástica
te dura
intercalaciones de shale gris a oscuro.
Tee Arenisca 0 al 4 3 100 - 250 R3 25 - 50 3
Algunos mantos de Lignito. Conforme con la
formación la Paz e inconforme con la
formación mugrosa.
Formación la
cementada
Consiste de areniscas conglomeráticas, gris
Muy dura
Clástica
claras masivas, con estratificación cruzada,
Paz
TeI Arenisca 0 al 4 3 100 - 250 R5 212 - 1456 1

en la parte inferior hay intercalaciones de
arcillolita gris blanda.
Shales moteados con color marrón a gris,
Moderadamen
consolidada
Formación
con intercalaciones de areniscas de grano

Clásticas
Lisama
te dura
fino a medio, gris verdoso a marrón, hacia el
TpI Shale 0 al 4 4 50 - 100 R3 3
tope se hallan arenisca de grano más
grueso, se encuentran algunos mantos de
carbón.

28
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
consolidadas
La parte inferior contiene shales gris con
Formación
Clásticas
Blanda
laminaciones carbonáceas y micáceas. La
Umir
Ksu parte superior consiste de shale blando, unas Shale 0 al 4 4 50 - 100 R2 4

pocas capas d arenisca dura y mantos
delgados de carbón.
Contiene caliza carbonácea y bituminosa,
Cristalina masiva
gris oscura a negra con intercalaciones de
Formación La
shale calcáreo. Se caracteriza en dos

Luna
Dura
miembros con chert o porcelanita, como
KsI caliza 0 al 4 1 50 - 100 R4 176 - 1030 2
constituyente principal, de la parte superior y
caliza y shale con concreciones en la parte
inferior. Inconforme con la Formación La
Luna y conforme con la formación Lisama.
CRETACICO
consolidadas
Shale blando laminado carbonáceo,
Formación
Clásticas
localmente calcáreo y concrecional.
Simití
Dura
Kis Delgadas bandas conglomeráticas con guijos Shale 0 al 5 4 50 - 100 R4 176 - 1030 2
pequeños, nódulos fosfáticos, contactos con
la formación Tablazo y Salto es conforme.
Consiste de caliza de estratificación gruesa

Formación
Cristalina
Tablazo
masiva
altamente fosilífera en la parte superior y
Dura
Kit calizas arcillosas en la parte inferior, Caliza 0 al 5 1 50 - 100 R4 176 - 1030 2
conforme y gradacional con la formación paja
y conforme con la formación Simití.
consolidadas
Presenta shales negros, micáceos limosos,
Formación
Clásticas
ligeramente calcáreos. También contiene
Dura
Paja
Kip concreciones de caliza y venas de calcita, Shale 0 al 5 4 50 - 100 R4 176 - 1030 2

presencia de delgadas láminas de yeso
intercaladas con shale.

29
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
Presenta caliza masiva, dura gris azuloso,
fosilífero de textura gruesa, con muchas
Rosablanca
Formación
Cristalina
masiva
capas margosas, que pasan a caliza de
Dura
Kir textura muy fina negra y arcillosa en el tope. Caliza 0 al 5 1 50 - 100 R5 176 - 1031 2
Es conforme con la suprayacente Formación
Paja y conforme con la subyacente formación
Tambor.
Consiste principalmente de arenisca, gris
cementada
Formación
clara de grano fino, micácea con
Muy dura
Clástica
Tambor
estratificación cruzada conglomerática con

Kita Arenisca 1 al 5 3 100 - 250 R5 212 - 1456 1
numerosos guijos de cuarzo blanco, capas
delgadas de shale marrón rojizo, limolita y
arcillolita.
Cuerpos tabulares de riolita aparentemente

Riolita de la
Formación
Cristalina
Muy dura
masiva
intrusiva, rocas de color blanco verdoso de
Bocas
TRb texturas afaníticas, porfiríticas a Riolita 0 al 5 1 >250 R5 1

fragmentadas. Presencia de algunas brechas
con fragmentos rojos.
Cuarzomonzonita
Cuarzomonzonita biotítica, de grano medio
Cristalina masiva
Moderadamente
del Batolito de
equigranular, a subporfirítica, rosada a gris

Rionegro
claro, presencia de biotita, cuarzo,
Dura
Cuarzomonzoni
Jc plagioclasa y feldespato potásico, las fases 0 al 5 1 >250 R3 3
ta
porfiríticas tienen fenocristales de feldespato
potásico. La cuarzomonzonita altera a un
suelo gris claro amarillento.
JURASICO
Batolito de Rionegro
Granodiorita gris, generalmente porfirítica, y

Cristalina masiva
Granodiorita del
tonalita subordinada equigranular. La
Muy Dura
granodiorita tiene muchas inclusiones de
tabiques, del Neis de Bucaramanga. La
Jgd Granodiorita 0 al 4 1 >250 R5 1
granodiorita típica es gris de grano medio a
grueso, subporfirítica con fenocristales
grandes, la roca es no foliada ligeramente
néisica.

30
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
Cuarzomonzonita de grano fino a medio,
Cuarzomonzo
Extremadame
principalmente equigranular y de textura
Cristalina
Corcova
nte dura
masiva
nita La
sacaroide, con biotita uniformemente

Cuarzomonzoni
JTRcI diseminada, en algunos sitios muestra una 0 al 4 1 >250 R6 2144,15 1
ta
estructura débil fluidal, cuando es masiva
tiende a meteorizar esferoidalmente,
formando cantos con núcleo rocoso,
Cuarzomonzonit
a la Corcova
Cuarzomonzonita con fenocristales de
Muy Dura
Cristalina
porfirítica
masiva
feldespato de potasio, rosados en una matriz
Cuarzomonzoni
JTRcIp de grano fino a medio, la plagioclasa se 0 al 4 1 >250 R5 1
ta
encuentra en una mayor proporción que la
microclina, de textura poikilítica.
Cuarzomonzo
Extremadame
nita y granito
Cuarzomonzonita rica en biotita con textura
Cristalina
nte dura
masiva
sacaroide, de grano fino. Parte de la roca es Cuarzomonzoni
JTRCg 0 al 5 1 >250 R6 2144,15 1
porfirítica con fenocristales de plagioclasa ta
blanca.
Presenta areniscas de grano grueso en

capas con estratificación cruzada, se
cementada
Formación
Clástica
observan algunas capas conglomeráticas
Giron
Dura
Jg que aumentan hacia la parte superior. Conglomerado 0 al 5 3 100 - 250 R4 212 - 1456 2
Algunas areniscas de grano medio presentan
pequeñas intercalaciones de shale y
arcillolita.
La facies superior de esta formación
Moderadamente
presenta limolita de color uniforme marrón consolidadas
Formación
rojizo, y arenisca de grano muy fino bien

Clásticas
Jordán
dura
estratificada. La facies inferior presenta
Jj Areniscas 0 al 5 3 25 - 50 R3 293 - 975 3
fundamentalmente arenisca de granos
grueso gris verdosa con estratificación
cruzada con algunas zonas conglomeráticas
y presencia de guijos.

31
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
Parecen ser diques o stocks pequeños y son
Cristalina
más abundantes en las áreas de la
Muy dura
Tonalita
masiva
cuarzomonzonita la Corcova, la roca está
TRt Tonalita 2 al 5 1 100 - 250 R5 1
compuesta básicamente por andesina,
cuarzo, feldespato potásico, biotita y
hornblenda
Formación Bocas
El contacto con la formación suprayacente
consolidadas
Jordán es transicional, compuesta
TRIASICO
Clásticas
Blanda
principalmente por limolita gris verdosa a
TRb marrón rojiza arcillosa, ligeramente calcárea. Limolita 0 al 5 4 25 - 50 R3 293 - 975 3
Presenta pequeñas capas de shale gris
oscuro ligeramente duro, arcillolita verdosa y
arenisca gris verdosa de grano fino.
Consiste de conglomerado, gris oscuro,
cementada
Formación
masivo con guijos de caliza, pocos de
Muy dura
Clástica
Tiburón
arenisca y pocos de chert calcáreo. Limolita

TRPt Conglomerado 2 al 5 3 100 - 250 R5 1059 - 1456 1
gris clara de dureza media arcillosa, calcárea
ligeramente micácea. Caliza gris clara de
dureza media, arcillosa.
Areniscas de grano fino a medio color

púrpura, con intercalaciones de arcillolita.
Extremadamente dura
Formación Diamante
Algunas de las areniscas son feldespáticas y
Cristalina masiva
micáceas, hacia la parte media se
PERMICO
encuentran areniscas de grano medio y

PCd conglomeráticas con guijos de cuarzo. Caliza 1 al 5 1 >250 R6 780 - 2439 1
Presencia de shale gris oscuro con
intercalaciones de caliza. Hacia la parte
superior se encuentra caliza de grano fino
con intercalaciones de arcillolita limosa o
arenisca arcillosa.

32
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
Cerca de Bucaramanga se encuentran capas
Moderadamente
masivas de conglomerado con guijarros
consolidadas
Formación la
DEVONICO
subredondeados de cuarzo blanco. Las
Clásticas
Floresta
dura
capas de grano fino presentes en esta
Df Filitas 3 al 5 4 25 - 50 R3 293 - 975 3
formación consisten principalmente
argilíticas, pizarrosas o filíticas.
Conglomerados y cuarcitas están presentes
en las pendientes al oeste de San Andrés.
Las rocas son principalmente de carácter

cuarzo feldespático y granodiorítico, y de
bandeadas
Cristalinas
Muy dura
Ortoneis
estructura neísica marcada. Se encuentra un

Pdo Neis fláser biotítico, caracterizados por lentes Neis 0 al 2 2 100 - 250 R5 492 - 1898 1
pequeños a menudo planos de feldespato y
cuarzo, pasa a neis lineado hasta foliado,
con feldespato - cuarzo - biotita.
PREDEVONICO
Cristalina foliada
y rocas de falla
Rocas de textura pizarroza, filita, cuarcita de
grano fino de color verde oscuro, alguna filita
Dura
contiene pequeños porfiroblastos de clorita y
PDs Filitas 0 al 5 5 50 - 100 R4 500 - 1000 2
Formación Silgara
magnetita. Alguna filita contiene laminas

delgadas de calcita, las láminas oscuras en
la cuarcita es principalmente sericita.
Cristalina
Foliada
Dura
PDS+J Presenta esquistos filitas, también se Granodiorita -
0 al 2 5 100 - 250 R4 1000 - 2500 2
gd encuentran pequeñas masas de granodiorita. Esquistos
PRECÁMBRICO
Bucaramanga
Contiene capas de esquistos y Neis pelítico,

bandeadas
Cristalinas
Muy dura
Neis de
alternan con estratos de meta - arenita, el

Pcab+J
Neis pelítico contiene sillimanita y cordierita, Neis 0 al 4 2 100 - 250 R5 492 - 1898 1
gd
las zonas de migmatita contienen paraneis
mezclado con neis augen y neis granítico.

33
CALIFICACIÓN
FORMACIÓN
RESISTENCIA (40%)
(50%)
PERIODO
DENSIDAD
SÍMBOLO
METODOLÓGICA
NOMBRE
PROMEDIO CIÓN
PARA LAS RESISTE
(10%) N N – HOEK
ROCAS NCIA
1996 (Mpa)
(Kg/cm2)
Presenta cuarcita, Neis de Biotita -
bandeadas
Cristalinas
Muy dura
feldespato y cuarzo, Neis de sillimanita -
Pcab biotita y cuarzo, Neis de moscovita - Neis 0 al 5 2 100 - 250 R5 492 - 1898 1
hornblenda - biotita y cuarzo, capas de
granitoides de variada composición.
Presenta algunas capas de ortoneis y
bandeadas
Cristalinas
algunas zonas de migmatita. El Neis
Muy dura
presentes es principalmente Neis de
Pcabm Neis 0 al 5 2 100 - 250 R5 492 - 1898 1
cordierita - sillimanita - biotita - cuarzo -
feldespato, inyectado por pegmatita
moscovitica.

34
Figura 6. Mapa de calificación de unidades a partir de su atributo de Resistencia.

35
Figura 7. Mapa de calificación de unidades a partir de su atributo de Textura.

36
1.3 DEPÓSITOS
En SGC (2013) se le atribuye a los depósitos en general una resistencia menor

de 10 Kg/cm2, lo cual parece muy razonable. Para la ponderación de los
depósitos se tiene en cuenta esta frontera de resistencia y su comportamiento
en taludes y laderas del país y se presenta la calificación de las unidades
litológicas (Depósitos) a partir de la información contenida en la “Clasificación
regional de amenaza relativa por movimientos en masa en Colombia”
(INGEOMINAS, 2009).
1.3.1 Depósitos Ambiente Denudacional

Depósito coluvial: Corresponden a depósitos de ladera provenientes de
antiguos movimientos en masa, Se originan por procesos de transporte y
depositación de materiales sobre las laderas y por efecto de procesos
hidrogravitacionales, en suelos saturados y no saturados. Los coluviones son
depósitos heterogéneos, matriz soportados a clastos soportados, sueltos, que
se caracterizan por presentar fragmentos con bloques angulosos, y no han
presentado movimientos o reactivaciones recientemente. Las geoformas
asociada a este depósito corresponden a Glacis de acumulación y Conos de
deyección.
Depósito de lodo: Son materiales principalmente finos (limos y arcillas),

acumulados en el fondo de cauces, provenientes de flujos canalizados o de
deslaves por erosión de las laderas circundantes, que involucran material
arcilloso. Estos depósitos incluyen proporciones variables de arcilla, arena y
limo con alto contenido de materia orgánica, mezclados con detritos en menor
proporción. Este tipo de materiales son producto de movimientos en masa que
involucran este tamaño de material. La geoforma asociada a este depósito
corresponde a: Cono o lóbulo de flujo de lodo.
Depósitos de detritos: Involucran material granular suelto no sorteado de baja

plasticidad asociado a deslizamientos (coluviones); meteorización (suelo
residual), o deshechos antrópicos con estructura granular desordenada tales
como los estériles de minería. Que transcurre confinado a lo largo de un canal o
cauce con pendiente pronunciada o no confinado asociado a las avalanchas o
caídas de detritos. Estos depósitos son en general matriz soportados,
corresponde a un material que contiene una proporción significativa de
materiales gruesos en donde más de un 20% de partículas son mayores a 2
mm. Este tipo de materiales son producto de movimientos en masa que
involucran este tamaño de material. Las geoformas asociadas a este depósito
corresponden a Cono o lóbulo de flujo de detritos, Lóbulo y cono de avalancha
de detritos, Lóbulo y cono de avalancha de rocas, Cono o lóbulo de Flujo

37
indiferenciado, Cono o lóbulo de deslizamiento traslacional de detritos, Cono o
lóbulo de deslizamiento rotacional de detritos.
Depósitos de terrazas sobreelevadas: Depósitos subrecientes de origen

fluvial asociados a planicies y terrazas antiguas que difieren en altura o
distancia de los cauces actuales. Corresponden a depósitos clasto soportados
cuando están constituidos por gravas y bloques subredondeados de tamaños
disimétricos, y matriz soportados cuando predomina la matriz generalmente de
textura limo arenosa. Son suelos altamente permeables, moderadamente firmes
y fácilmente deleznables en los escarpes de las terrazas que suelen generar.
De acuerdo a su posición geográfica están asociados a coluviones y a terrazas
aluviales. La geoforma asociada es este depósito corresponde a Terraza
sobreelevada o colgada.
Depósitos de tierras: Coluviones arcillosos con consistencia más cercana al

límite plástico que del límite líquido e índice de liquidez variable, generalmente
< 0,5; productos de meteorización de arcillas firmes y rocas arcillosas – rocas
lodosas y algunas rocas metamórficas. Involucran materiales de tamaño >
0.075 mm hasta < 2 mm (Arena y finos), con un porcentaje inferior 20% de
partículas mayores de 2 mm. Este tipo de materiales son producto de
movimientos en masa que involucran este tamaño de material. Las geoformas
asociadas a este depósito corresponden a: Cono o lóbulo de deslizamiento
traslacional de tierras, Cono o lóbulo de deslizamiento rotacional de tierras.
1.3.2 Depósitos Ambiente Fluvial y Lagunar

Depósitos de cauce y llanura aluvial: Depósitos producto de la erosión y
depositación de materiales asociados a la dinámica de ríos tanto en épocas de
gran caudal como en épocas secas. Los depósitos recientes, dejados por
corrientes mayores en llanuras relativamente angostas, contiguos a ríos
trenzados sometidos a la inundación, están constituidos principalmente por
cantos, gravas y arenas. Conforman barras de meandro que en sus partes
bajas están cubiertas por las aguas de los afluentes. Cuando las barras
permanecen un tiempo relativamente largo sin ser afectadas por las corrientes o
intervenidas, pueden desarrollar vegetación, aumentando la resistencia al
socavamiento lateral y provocando la divagación del cauce dentro de la llanura
aluvial. Estos depósitos tienen una marcada presencia de arenas de grano
medio a fino, muchas de las cuales presentan disposición planos paralelos. La
granulometría del material del cauce decrece, hasta hacerse fina con la
presencia de arenas, limos y arcillas en la llanura de inundación.
En las zonas de llanura, debido a su característica de baja pendiente las

corrientes pasan de trenzadas a meándricas con estrangulamiento de cauces
dando origen a meandros abandonados y a lagos en media luna. De igual forma

38
el agua que en época de inundación invadió la llanura, en época seca
permanecerá por más tiempo o en forma perenne en los bajos y artesas, en
cuyo fondo se depositó material muy fino e incluso materia orgánica, dando
lugar a la formación de planos anegadizos, artesas lagunares y lagunas.
Depósitos de material grueso tipo arena, grava y bloques, se localizan junto al

cauce y material más fino, tipo limo y arcilla se localizan en las partes más
lejanas del cauce y se asocian al depósito de la carga que lleva el agua en
suspensión durante épocas de grandes crecidas e inundaciones, formándose
albardones y barras. Las geoformas asociadas a los depósitos de cauce y
llanura aluvial son los cauces, albardones, barras, cuencas de decantación,
lagos en media luna, lagunas naturales, meandros abandonados, planicie o
llanura de inundación, planicies y deltas lacustrinos, planos anegadizos, planos
y artesas lagunares.
Depósitos de Terraza Aluvial: Corresponden a los depósitos aluviales,

localizados hacia las márgenes de los ríos principales y secundarios, como
producto de la acumulación sobre la antigua planicie de inundación divagante,
asociadas a las márgenes de los ríos principales. Son producto de la erosión,
depositación e incisión fluvial, en épocas recientes y subrecientes. En estos
depósitos los sedimentos se acumulan en forma escalonada a ambos lados del
curso de un río, cuyo cauce se va profundizando con el tiempo, formando
terrazas.
Los materiales de los depósitos de terraza pueden ir desde muy gruesos tipo
gravas a más finos tipo arcilla, presentando una seudoestratificación vertical,
con presencia de capas de material grueso y fino, reflejando épocas de alta y
baja energía. De igual forma se podrá observar una gradación lateral, con
materiales más gruesos en las cercanías de los cauces y los más finos en las
partes más lejanas. Las geoformas asociadas a los depósitos de terraza, son
terrazas de erosión, terrazas de acumulación subreciente, terrazas de
acumulación antigua, terrazas de depositación y escarpes de terraza.
Depósitos de abanico aluvial: Los depósitos de abanico son el producto de la

desembocadura de una corriente en una zona plana o de menor gradiente. En
la zona más alta, se presenta la granulometría más gruesa y heterométrica.
Está constituido por flujos masivos viscosos o flujos acuosos densos. Su grado
de preservación es bajo, ya que son los primeros materiales en ser
retrabajados. En el cuerpo, de mayor extensión, presenta dos zonas
diferenciadas. La superior (interna) muestra una buena equivalencia lateral con
la zona de cabecera de la que proceden algunos episodios masivos y sobre
todo de la que proceden los flujos acuosos densos y altamente energéticos
(sheet floods). La zona externa posee facies que cuando se trata de materiales

39
conglomeráticos, muestra un transporte mediante corrientes acuosas, que
pueden redondear los clastos por impacto y realizar alguna selección
granulométrica de los mismos. En el pie de mayor extensión, se prolonga hasta
las zonas donde se observa la influencia del transporte de sedimentos, su
pendiente es más suave y su granulometría más fina. Las geoformas asociadas
a estos depósitos son abanicos fluviotorrenciales, conos de deyección, deltas
de desborde natural, deltas lacustrinos y escarpes de abanicos fluviales.
Depósitos lagunares: Se forman en las lagunas o cualquier depósito de agua.

El material de estos depósitos depende de la capacidad de transporte de las
corrientes que llegan a estas lagunas. La corriente al perder velocidad pierde
capacidad de transporte y los materiales se depositan lentamente. Su tamaño
varía de limo a arcilla en clima húmedo y evaporitas (caliza y yeso). Estos
depósitos se asocian a las geoformas de laguna, lagos en media luna y
meandros abandonados.
Depósitos paludales: Se forman en ambientes transicionales entre continental

y marino, en cuerpos de agua estancados de baja profundidad (pantanos o
ciénagas) que se encuentran en terrenos ocupados por vida vegetal
relativamente abundante y están íntimamente ligados a los sistemas fluviales.
El agua de los pantanos puede ser marina, salobre o dulce. Además de la

existencia de una depresión, los pantanos requieren de condiciones climáticas
específicas, predominando la abundancia y frecuencia de lluvias y en forma
general se van a encontrar con climas tropicales de altas temperaturas. Los
materiales del medio incluyen limo y lodo que pueden ser deslavados hacia el
pantano, y sales disueltas y gases que desarrollan condiciones anaeróbicas en
el agua. El complejo biológico es un elemento dominante en la sedimentación
ya que los depósitos pueden ser total o principalmente restos de plantas
acumulados. El tipo de sedimento que se acumula es principalmente material
clástico fino (limos y arcillas). Las condiciones geoquímicas del depósito son
esencialmente reductoras y acidas, por lo que es sumamente fácil la
preservación de la materia orgánica dando origen a grandes acumulaciones de
turba y carbón. A estos depósitos se asocian geoformas tipo artesas lagunares
y planos anegadizos.
1.3.3 Depósitos Ambiente Marino/Costero

Depósitos de origen arrecifal: Los depósitos de origen arrecifal son
acumulaciones marinas, constituidas de fragmentos de coral, algas y conchas,
producto de la destrucción de los cuerpos arrecifales. Están constituidos de
fragmentos de coral, principalmente porites (coral en forma de dedo) de uno a
tres cm, en matriz arenosa gruesa de composición calcárea y color amarillo
crema que constituye localmente el 30 - 60% del total. El espesor puede

40
superar los 12 m. Las geoformas asociadas a este tipo de depósito
corresponden a: Bajos arrecifales, Isla.
Depósitos de playón: Los depósitos de playón son acumulaciones arenosas

con locales concentraciones de grava de origen lítico (chinas) y biodetrítico
(fragmentos de concha y localmente coral). La composición y textura varía de
un lugar a otro; sin embargo, en general, son arenas de grano fino - medio de
colores pardo grisáceos con concentraciones locales de fragmentos de concha
(0,5 – 3 cm) y gravas de 0,5 - 2 cm. Los espesores varían de un lugar a otro de
1 - 45 m, aproximadamente. En el sector del Laguito los espesores son del
orden de 35 - 45 m, donde localmente se presentan concentraciones de arcillas
y fragmentos de coral. Representan antiguos niveles de playa, y conforman
geoformas de origen marino. Las geoformas asociadas a este tipo de depósito
corresponden a: Tómbolo, espigas, barras litorales y playones.
Depósitos marino aluviales: Los depósitos marino aluviales son

acumulaciones predominantemente arcillosas de colores pardos y negros con
lentes arenosos de varios metros de espesor, producto de la interacción de
procesos marinos y aluviales en tiempos antiguos, predominan las arcillas
firmes pardo grisáceas con grava diseminada de 0,5 - 1 cm, constituida de chert
negro o pardo con locales concentraciones de fragmentos calcáreos, materia
orgánica y fragmentos de conchas. Las geoformas asociadas a este tipo de
depósito corresponden a: Constituyen las extensas llanuras costeras.
Depósitos intermareales: Los depósitos intermareales son acumulaciones

lodosas asociadas a zonas donde la acción marina es baja. Los sedimentos
constitutivos corresponden predominantemente a arcillas y limos blandos,
grises oscuras, con restos de fragmentos de conchas y localmente con
interdigitaciones de arena arcillosa de grano fino, color y parduscos. Las
geoformas asociadas a este tipo de depósito corresponden a: Planos de
inundación
Sustrato de manglar: El sustrato de manglar corresponde a acumulaciones de

lodos y arenas grises oscuras con abundancia de materia orgánica que se
constituye en el sustrato apto para el desarrollo del manglar actual. Se
presentan predominantemente en zonas protegidas, en las partes internas de
las bahías, y localmente como parches, que cubren los bajos arrecifales
adyacentes. Los sectores arcillosos y localmente arenosos, sobre los cuales en
tiempo pasado reciente se desarrolló el ecosistema del manglar y otras plantas
halofitas. La desaparición de estas plantas puede deberse, tanto a posibles
cambios en las condiciones ambientales tales como contaminación por aguas
servidas, dragados mal tratados (Viña, 1.989, en Carvajal & Pérez, 1.993), o
como consecuencia de la tala indiscriminada del manglar. La característica
principal de este sustrato es la alta concentración de materia orgánica en

41
descomposición, asociada íntima y genéticamente con los depósitos
intermareales antes descritos. Planos y llanuras con vegetación halófila.
Depósitos de playa y dunas: Los depósitos de playa y duna son

acumulaciones de arenas y gravas (chinas) cuyo origen de sedimentación se
debe a la acción dinámica reciente del mar, en el caso de las playas. Los
depósitos de playa se constituyen de arenas de grano fino - muy fino (0,125 -
0,063 mm) y de color pardo grisáceo con locales concentraciones de gravas
(chinas) y fragmentos de concha. Composicionalmente predomina el cuarzo y
feldespatos y en menores proporciones los ferromagnesianos, fragmentos de
concha y magnetita en el tamaño muy fino. Las geoformas asociadas a este tipo
de depósitos son: Abanico de sobrelavado, Lóbulos y planos deltaicos actuales,
Complejos de crestas y artesas de playa, Complejo de crestas y artesas de
playa (planos de crestas de playa, playas antiguas).
1.3.4 Depósitos Ambiente Eólico

Depósito de arena: depósito bien seleccionado, conformado por granos de
arena, pueden presentar laminación cruzada o paralela, presentan formas y
tamaños variables. Son originados por la acumulación de sedimento
transportado por el viento. El viento deja caer su carga de sedimento cuando la
velocidad desciende y la energía disponible para el transporte disminuye o
cuando los granos de arena chocan con un obstáculo que impide su transporte.
Las geoformas asociadas a este tipo de depósito corresponden a: Dunas,
Dunas antiguas, Dunas Transversales, Barjanes o Barchanes, Dunas
Longitudinales, Dunas parabólicas, Dunas costeras sin diferenciar, Campo de
dunas remontantes, Campo de dunas de sombra, Mantos de arena eólica.
Depósito de Loess: depósito bien seleccionado, de gran extensión,

conformado por fragmentos tamaño limo, masivo, su espesor puede ser del
orden decamétrico. Su génesis se asocia a depósitos de origen eólico o llanuras
de aluvión glaciales. La geoforma asociada a este tipo de depósito corresponde
a: Mantos de Loess.
1.3.5 Depósitos Ambiente Volcánico

Depósito de caída piroclástica: depósito bien seleccionado, deleznable, de
espesores variables que pueden alcanzar el orden métrico, compuesto por
fragmentos de pómez y/o líticos y/o cristales y/o vidrio, de formas angulares a
subangulares, pueden presentar gradación normal o inversa, soportados grano
a grano, con laminación o estratificación paralela, el tamaño de los fragmentos
disminuye al alejarse del centro emisor. Se originan por la acumulación de
fragmentos piroclásticos generados en una erupción volcánica que al ser
arrojados a la atmosfera son transportados por el viento, para su posterior caída

42
cubriendo uniformemente la topografía. La geoforma asociada a este depósito
corresponde a Manto de piroclastos.
Depósito de flujo piroclástico de bloques y ceniza: depósito pobremente

seleccionado, generalmente deleznable, matriz soportado o clasto soportado,
presentan distribución y tamaño de grano polimodal, pueden incluir grandes
bloques que llegan a exceder los 5 m de diámetro; de espesores variables que
pueden alcanzar el orden métrico. Los fragmentos presentan formas angulares
o subredondeadas, generalmente de composición monolitológica ya que se
derivan de la explosión o colapso de un domo o un flujo de lava. Las geoformas
asociadas a este tipo de depósitos corresponden a: Manto de piroclastos, Flujo
piroclástico aterrazado y Escarpe de flujo piroclástico aterrazado.
Depósito de flujo piroclástico de ceniza y pómez o ignimbrita: depósito

pobremente seleccionado, deleznable, masivo, matriz soportado, se puede
presentar soldado o no, compuesto predominantemente por fragmentos de
pómez y ceniza, de formas subredondeadas; de espesores variables que
pueden alcanzar el orden decamétrico. Generado por el colapso de una
columna eruptiva.
Las geoformas asociadas a este tipo de depósito corresponden a: Manto de

piroclastos, Flujo piroclástico aterrazado y Escarpe de flujo piroclástico
aterrazado.
Depósito de oleada piroclástica: depósito medianamente seleccionado,

deleznable, de espesores variables que pueden alcanzar el orden métrico, los
espesores no son constantes se presentan pinchamientos, adelgazamientos,
engrosamientos; compuesto por fragmentos de pómez y/o líticos y/o cristales
y/o vidrio, de formas subredondeadas a subangulares, soportados grano a
grano o matriz - soportado; puede presentar gradación normal o inversa,
laminación o estratificación paralela o cruzada, presentan estructuras internas
como dunas, antidunas, lapilli armada, lapilli acrecional. Se generan por el
emplazamiento de una corriente de densidad piroclástica diluida. La geoforma
asociada a este depósito corresponde a: Manto de piroclastos.
Depósito de avalancha de escombros: depósito mal seleccionado, de

grandes dimensiones, emplazado a alta velocidad, compuesto por varias facies
las cuales puedes ser de bloques o alguna relación de bloques/matriz, aunque
esta última es escasa, los bloques pueden ser de tamaños gigantescos (mega
bloques) y presentar estructura en rompecabezas o jigsaw. Son producto de
grandes colapsos gravitacionales de un sector inestable del edificio volcánico,
colapso detonado por un sismo, o por deformación volcánica (domos), o por la
infiltración de aguas lluvias, o por interacción hidromagmática, o por alteración
hidrotermal o zonas de fallas o por la acción de la fuerza de gravedad. Se

43
localizan en la base del edificio volcánico y se puede transformar hasta flujos de
escombros o lahares, encontrándose éstos en zonas distales. La geoforma
asociada a este tipo de depósito corresponde a: Campo de Hummocks.
Depósito de flujo de escombros o lahar o flujo de lodo: depósito mal

seleccionado, de espesor variable que puede alcanzar el orden decamétrico,
compuesto por una matriz areno - lodosa y fragmentos heterolitológicos, de
formas redondeadas a subredondeadas que pueden alcanzar el orden métrico;
masivo aunque puede presentar estructuras internas (unidades de flujo, pipes
de deshidratación) y en depósitos hiperconcentrados puede presentar una
seudoestratificación o seudo - laminación. Cuando presenta una proporción
mayor a 5% de arcilla se denomina Flujo de escombros cohesivos. Su génesis
está asociada a la acumulación de productos volcánicos previamente
depositados o generados durante una erupción, que han sido mezclados o
removidos por cuerpos de aguas superficiales (lagos, ríos, lagunas o
provenientes del de hielo o nieve durante una erupción), además en su
recorrido incorpora sedimentos sueltos del lecho y paredes del cauce de la
corriente hídrica. Las geoformas asociadas a este tipo de depósito
corresponden a: Flujo lahárico aterrazado, Escarpe de flujo lahárico aterrazado
y cono lahárico.
1.3.6 Depósitos Ambiente Glacial y Periglacial

Depósito glacial till de ablación: Son los depósitos glaciales desarrollados
directamente por el hielo al fundirse, los clastos son de forma angular tamaño
arena, guijos y bloques, se encuentran muy mal seleccionados dispuestos
caóticamente con una mala compacidad. Las geoformas asociadas a este
depósito son morrenas frontales y laterales.
Depósito glacial till basal: Son los depósitos glaciales densos desarrollados
directamente por el hielo al fundirse, el armazón es clasto soportada con clastos
son de forma angular a subangular, predominan los tamaños bloques y limos,
presentan gradación moderada y pobre selección. Son depósitos muy
compactos. Las geoformas asociadas a este depósito son morrenas de fondo y
morrenas periglaciales.
Depósitos glaciofluviales: Material depositado por los cauces de fusión;

comprende depósitos clastosoportados de forma redondeada a subangular con
tamaños arenas y gravas, en general el depósito se encuentra bien gradado
con seudoestratificación. Son suelos de baja compacidad. Las geoformas
asociadas son: Eskers y Kames.
Depósitos glaciolacustres: Material depositado por sedimentación y

depositación en lagos y zonas subrecientes marginales a un glaciar.

44
Corresponden a depósitos matriz y clasto soportados con fracción clástica de
geometría redondeada, predominan los tamaños limos y arcillas, presentan
mala gradación y pseudolaminación, son altamente compresibles. Las
geoformas asociadas corresponden a planos glaciolacustrinos.
1.3.7 Depósito Ambiente Antropogénico

Rellenos de basuras o rellenos sanitarios: depósitos conformados desechos
orgánicos o industriales sin diferenciar, los cuales son dispuestos de manera
mecánica o manual.
En la Figura 8, se presenta un resumen de la valoración de estabilidad de

taludes y laderas de los depósitos en Colombia teniendo en cuenta la
experiencia de los trabajos de INGEOMINAS. De acuerdo con lo anteriormente
expuesto en la Figura 9 se presenta la calificación generada para los depósitos.
Figura 8. Características de susceptibilidad a movimientos en masa de los depósitos.

(SGC, 2013).

45
Figura 9. Calificación de las unidades litológicas (Depósitos). Tomado de
INGEOMINAS 2009.

46
Para realizar el análisis de los depósitos de la Plancha 109 - Rionegro es
necesario realizar un compendio de las unidades descritas en la reseña
explicativa del mapa geológico preliminar Plancha 109 - Rionegro a escala 1:
100.000 (Ward et al., 1973), en cual describe los siguientes depósitos:
1.3.8 Depósito Aluvial (Qal)

Esta unidad corresponde a los depósitos recientes, que son producto de la
acumulación de sedimentos por acción de una corriente de agua. Se
caracterizan porque presentan material particulado, heterométrico, sub -
redondeado a redondeado, debido al transporte, embebido en matriz
generalmente arenosa a areno - arcillosa (Ward et al., 1973).
En la zona de estudio, las áreas de mayor extensión que presentan depósitos

de este tipo, son las zonas aledañas al cauce de los ríos Lebrija, Río de Oro,
Sogamoso y en menor medida los ríos Suratá, Charta y Tona.
En términos de calificación de susceptibilidad de los depósitos aluviales, se

consideran aquellas zonas con depósitos de cauce y llanuras (planicies de
inundación), con la más baja categoría, que corresponde a una calificación de
1. Mientras tanto, aquellas zonas donde aparecen depósitos de conos de
deyección y abanicos antiguos, se consideran con calificación de 5, debido a
que representan una amenaza potencial, en el caso de que pueda reactivarse el
movimiento de este tipo depósitos.
1.3.9 Depósitos de Coluvión (Qd)

De acuerdo con Ward et al. (1973), estos depósitos corresponden a áreas con
depósitos relativamente espesos, producto de antiguos deslizamientos, talud,
corrientes de lodo y de otros sistemas coluviales. Suelen presentarse este tipo
de depósitos en aquellas zonas con pendientes fuertes, particularmente donde
rocas más resistentes descansan sobre rocas menos resistentes. La edad de
estos depósitos gravitacionales probablemente va del Pleistoceno al Holoceno.
En la zona de estudio, presentan distribuciones heterogéneas, sin embargo,

estos depósitos pueden aparecer asociados a zonas de falla, como resultado de
la exhumación y posterior erosión y colapso de antiguos bloques de roca.
Debido a que se consideran como suelos de origen coluvial, que pueden
reactivarse, dando lugar a nuevos movimientos en masa, por su alto índice de
inestabilidad, se califican como 5, en la categoría de máxima susceptibilidad de
suelos a movimientos en masa.
En la Tabla 3 se describe la calificación del depósito, según su génesis y

también se muestra el mapa con la calificación de los depósitos (Figura 10).

47
Tabla 3. Tabla de calificación de los Depósitos.
METODOLOGICA
FORMACION
CALIFICACION
ASOCIACIÓN
PERIODO
DESCRIPCION
NOMBRE
SIMBOLO
cauce y llanuras
Las áreas más extensas de aluviones flanquean, las corrientes
Depósitos de
ALUVIÓN
principales tales como los ríos Lebrija y Sogamoso, en la parte
aluviales
Qal occidental del cuadrángulo H - 12. Escasos en las áreas 3
montañosas, algunos de estos aluviones se han cartografiado
en el páramo alto.
Área con gruesos depósitos de deslizamientos, talud,

COLUVIÓN
Coluviales
Depósitos
CUATERNARIO
corrientes de lodo y de otros depósitos coluviales. Los

Qc
deslizamientos forman la parte más grande de esta unidad del
mapa en el cuadrángulo H - 13.
Algunos depósitos de Terraza están disectados y son

TERRAZA Y CONO DE
Depósitos de Terrazas
completamente fragmentados, que pueden ser remanentes de
depósitos aluviales. En algunos sitios se encuentran uno o dos
DYECCIÓN
terrazas fragmentarias con superficies no muy arriba del actual
aluviales
Qtf plano de inundación, encontradas a lo largo del rio 4
Chicamocha, cerca de Cepitá y en el área de Bucaramanga a
lo largo del Rio de oro y sus tributarios. Extensos conos
aluviales enlazantes en Bucaramanga a lo largo del Río de
Oro y sus tributarios.

48
Figura 10. Mapa de calificación de Depósitos a partir de su Génesis.

49
1.4 DENSIDAD DE FRACTURAMIENTO
La variable densidad de fracturamiento se generó a partir de las fallas

calificadas del proyecto “Zonificación de la Amenaza por Movimientos en Masa
escala 1:500.000”. La información original se tomó de las estructuras
contenidas en el mapa geológico de Colombia (MGC, 2007) escala 1:500.000,
la cual incluye el trazado de las fallas y lineamientos estructurales, así como los
ejes de los pliegues mayores más persistentes que afectan las rocas (Figura 11).
En una misma capa se analizan las fallas, pliegues y lineamientos. Se toma

como base las tasas de desplazamiento de las estructuras con deformaciones
en el Cuaternario, determinadas por Paris et al. (2000) y el grupo de Amenazas
Sísmica de INGEOMINAS, (Figura 12).
Se asume que a mayor tasa de desplazamiento hay un mayor grado de

fracturamiento. La figura indica el grado de actividad de las fallas a partir de la
relación tiempo – desplazamiento (Page y Cline, 1981), la cual también se
utiliza para inferir el grado de fracturamiento.
De acuerdo con las tasas de desplazamiento definidas para las fallas, con
deformaciones en el Cuaternario, se asignaron pesos a los elementos
definiendo 5 rangos:
Fallas con tasas de desplazamiento > 1.0 mm/yr: peso asignado 10

Fallas con tasas de desplazamiento entre 0.2 – 1.0 mm/yr: peso asignado 9
Fallas con tasas de desplazamiento < 0.2 mm/yr: peso asignado 8
Resto de fallas de las cuales no se conoce su tasa de desplazamiento: peso
asignado 7
Pliegues: peso asignado 6.
1.4.1 Cálculo de Densidad de Fracturamiento

El método utilizado para calcular la densidad de fracturamiento es el algoritmo
line Density de ArcInfo, el cual es expresado en metros por kilómetro cuadrado,
este método calcula la densidad de líneas en la vecindad de cada pixel, definida
por un radio de búsqueda, para esto a partir de cada centro se dibuja un circulo
de radio R, se toma la longitud de la línea de falla, que cae dentro de este
círculo y se multiplica por el peso de la actividad, la suma total se divide entre el
área del círculo, tal como se muestra a continuación.

50
Figura 11. Mapa de fallas, lineamientos y pliegues de Colombia escala 1:500.000
(Fuente: SGC, 2012).

51
Figura 12. Tazas de desplazamiento de las fallas en el cuaternario en Colombia.
Tomado de Paris, G. Machette, M., Dart, R., Haller, K. 2000.
Para generar el mapa de densidad de fracturamiento a escala 1:100.000, se

utilizó un tamaño de pixel de 250 metros y un radio de 1250 metros. El valor
mínimo de densidad es 0.089m/km2 y el valor máximo es 22.59m/km2 a nivel
nacional, el método de clasificación utilizado es natural breaks.
En la Figura 13 se muestran los rangos de densidad y su clasificación de

susceptibilidad a nivel nacional.

52
Figura 13. Rangos de densidad y su clasificación de susceptibilidad a nivel nacional.
A continuación se muestra el mapa de densidad de fracturamiento calculado y

suministrado por el SGC (Figura 14).

53
Figura 14. Mapa de Densidad de Fracturamiento para la Plancha 109 - Rionegro.

54
1.5 CÁLCULO DE LA SUSCEPTIBILIDAD DE LA GEOLOGÍA A PARTIR DE
CADA UNA DE SUS VARIABLES (TEXTURA, RESISTENCIA Y
DENSIDAD DE FRACTURAMIENTO)
La textura o fabrica tiene gran influencia en el comportamiento de las rocas, es

la relación de forma y tamaño de los componentes de una roca, y de la manera
en que se encuentran en contacto entre sí, en especial en lo referente a la
anisotropía, que se genera debido a la orientación de las partículas; la cual así
mismo es la que gobierna las propiedades geomecánicas de la roca. Estas
propiedades, la resistencia y deformabilidad, que resultan de la composición
química y mineralógica de las rocas, de su textura y de su estructura; en
especial la resistencia que determina la competencia de la roca para mantener
unidos sus componentes a los agentes de deterioro.
Esto nos indica, que el grado de resistencia que tenga la roca, depende
directamente de la fábrica o textura que esta posea; por esta razón, en el orden
jerárquico de importancia, la fábrica es principal y por ende su porcentaje mayor
al de la resistencia.
Las zonas de falla, son sectores que presentan discontinuidad en las

características iniciales de fábrica o textura y por consiguiente en la resistencia
de las rocas; estas zonas son el resultado de la mayor deformación en la
fábrica, como respuesta a menores valores de resistencia.
Esto nos indica que en las zonas de falla, se presenta la mayor debilidad en las
rocas, como resultado de su menor resistencia. Esta relación determina su
dependencia de las dos variables anteriores, por ende su porcentaje menor en
la matriz de calificación. Justificación de las preferencias de los atributos de la
variable de geología como se muestra la siguiente ecuación, donde se
determina la susceptibilidad por la variable de Geología:
 Susceptibilidad de la Geología = 0.50 * Textura + 0.40 * Resistencia +

0.10 * Densidad Fallas.
1.6 SÍNTESIS DEL MAPA DE LA VARIABLE DE SUSCEPTIBILIDAD DE LA

GEOLOGÍA
Con respecto a la variable geología, la cual involucra resistencia, textura y

densidad de fracturamiento de las rocas y el comportamiento de los suelos de la
Plancha 109 - Rionegro, se encontraron calificaciones de susceptibilidad que
van desde muy bajas hasta muy altas. Esto es un indicador de las variedad
litológica y estructural, que presenta esta región, con rocas texturalmente muy
resistentes, pero que han sido afectadas por procesos de fallamiento, lo cual ha
aumentado su grado de fracturamiento, disminuyendo así su resistencia natural.

55
Las zonas con susceptibilidad más baja, se asocian a depósitos de cauce
aluvial y algunos sectores con rocas de alta competencia, mientras las zonas
con susceptibilidad muy alta están directamente relacionadas con depósitos
coluviales, abanicos y esporádicos conos de deyección antiguos.
A continuación, se hace un análisis más detallado de cada una de las

categorías de susceptibilidad por la variable geología, encontradas en la
Plancha 109 - Rionegro.
1.6.1 Susceptibilidad Muy Baja

Este rango de susceptibilidad por geología abarca un 19% (465 Km²) del total
del área de la Plancha 109 - Rionegro. Esta categoría coincide con sectores en
los que no hay condiciones de inestabilidad o son muy escasos.
Tal es el caso de las veredas aledañas al casco urbano del Municipio de

Sabana de Torres, como por ejemplo, la vereda Boca de La Tigra, El Caribe,
Maracaibo, Provincia, San Pedro y Agua Bonita. Así mismo la vereda La Martha
(Municipio de Girón) y vereda La Putana (Municipio de Betulia). Estas zonas se
encuentran sobre depósitos de llanuras y terrazas aluviales y no se encuentran
afectadas por fallamiento. Por tal razón no hay condiciones que promuevan
inestabilidad en estos sectores, calificándose así como zonas con
susceptibilidad muy baja por geología.
1.6.2 Susceptibilidad Baja

Este rango de susceptibilidad por geología abarca un 22% (534 Km²) del total
del área de la Plancha 109 - Rionegro. Dentro de esta categoría se catalogan
aquellas zonas consideradas como poco inestables geológicamente.
Se pueden mencionar dos franjas importantes que se encuentran dentro de

esta categoría: Zona central al oeste de la Falla Bucaramanga y la zona central
el este de la Falla Bucaramanga.
La primera franja se encuentra constituida por rocas sedimentarias de la

Formación Girón, con predominio de areniscas y conglomerados con menores
cantidades de arcillolitas. Se incluyen aquí las veredas Las Vegas, San José de
Arévalo, La Honda, Campo Amor y La Primavera (Municipio de Rionegro), así
como El Oso, Aguirre, Palmas, Buenavista, Cuzamán, San Cayetano, La
Esmeralda, Puyana, Llamadas y Cantabria (Municipio de Lebrija). Esto sectores
se caracterizan porque presentan suelos residuales de poco espesor, sobre
potentes capas de areniscas grisáceas estratificadas de la Formación Girón.
Los grados de fracturamiento son bajos, pues en esta zona no hay una red de
lineamientos ni fallas considerables, lo cual da como resultado un grado bajo de
susceptibilidad.

56
La otra franja que se encuentra en el flanco este de la Falla Bucaramanga, se
puede subdividir en tres fajas: La faja norte, central y sur. En la faja norte se
localizan las veredas La Aguada, El Playón y La Ceiba (Municipio de El Playón).
En esta zona se encuentran afloramientos de Cuarzomonzonita, que a pesar de
ser una roca cuyos valores de resistencia natural son altos, los procesos de
meteorización y fracturamiento que han actuado sobre los cuerpos intrusivos de
esta unidad, han disminuido su resistencia y han dado lugar al desarrollo de
suelos residuales arcillosos que son propensos a moverse, por lo cual esta
zona se califica con susceptibilidad baja, pero se recomienda efectuar un
constante monitoreo y tomar precauciones con respecto a la infraestructura vial
y fincas aledañas.
En la faja central se encuentran las veredas Espuma Alta, Espuma Baja,

Misijuay, Portachuelo, Bremen, La Loma, Churricas, El Aburrido y Los Cocos,
pertenecientes al Municipio de Rionegro. En estos sectores, se encuentran
rocas del Neis de Bucaramanga con intrusiones Cuarzomonzoníticas y
granodioríticas, las cuales presentan procesos de meteorización y desarrollo de
suelos residuales, que han reducido su alta resistencia natural, por lo cual, en la
actualidad hay que prestar atención a estos sectores pues pueden convertirse
en futuras zonas con problemas de inestabilidad, pues en algunos sitios su
cercanía a la Falla de Bucaramanga aumenta su grado de fracturamiento.
En la Faja sur se encuentran las Veredas del NE del Municipio de

Bucaramanga, como las veredas San Pedro, La Esmeralda, Vijagual,
Angelinos, Bolarquí, el Gualilo, La Malaña, Retiro Grande y Monserrate. En
estos sectores se presentan afloramientos del Neis de Bucaramanga intruido
por algunos plutones félsicos. Estos cuerpos rocosos, no presentan densidades
de fracturamiento altas, sin embargo, son cortados por lineamientos derivados
de fallas como la de Bucaramanga y Tona. Por tal razón es importante tomar
precauciones en estas zonas, pues a pesar de que litológicamente presentan
buenas resistencias, la influencia tectónica de estas fallas geológicas es un
factor determinante en las condiciones de estabilidad de estos sectores.
1.6.3 Susceptibilidad Media

Esta categoría abarca un 35% (839 Km²) del área total de la Plancha 109 -
Rionegro. Se han evaluado estas zonas como altamente inestables, desde el
punto de vista geológico y en condiciones de alta pluviosidad muy propensas a
moverse.
Dentro de esta categoría se encuentran diferentes veredas del Municipio de

Sabana de Torres, Girón y Lebrija. Litológicamente se encontró que las zonas
que presentan esta calificación de susceptibilidad, corresponden en su mayoría
a formaciones del Paleógeno, que conforman la secuencia más reciente del

57
núcleo del Sinclinal de Nuevo Mundo, al oeste de la Plancha 109 - Rionegro.
Cabe anotar que estas rocas corresponden en su mayoría a cuarzo areniscas y
conglomerados con intercalaciones de arcillolitas, predominando éstas últimas
en unidades como la Formación Colorado.
No obstante, son rocas con incipiente cementación debido a su edad

relativamente reciente y en la mayoría de los casos los afloramientos de estas
unidades se encuentran altamente meteorizados, por lo cual son disgregables
fácilmente en presencia de agua, como el caso de las areniscas
conglomeráticas del miembro Inferior de la Formación Real. Es frecuente
encontrar procesos de carcavamiento y erosión en surcos y en algunos casos
puede haber desarrollo de tierras malas.
En el sector este de la Plancha 109 – Rionegro, aparecen algunas franjas

calificadas con esta categoría de susceptibilidad, en las veredas La Playa, Pico
y Palma, El Tanque y al noreste del Municipio de Matanza, en donde se
encuentran areniscas intercaladas con lodolitas pertenecientes a formaciones
del Jurásico y Cretácico, como lo son Formación Jordán y Formación Tambor.
En estos sectores se aprecian cuerpos rocosos con meteorización moderada y
densidades de fracturamiento moderadas a altas, pues se encuentran
asociados a la zona de la Falla de Suratá.
1.6.4 Susceptibilidad Alta

Los sectores con susceptibilidad alta por geología abarcan un 21% del área
total (500 Km²) de la Plancha 109 - Rionegro. Se diagnostica estas zonas como
focos de inestabilidad geológica, debido a las propiedades geomecánicas de las
rocas y a la presencia de fallas geológicas que afectan estos materiales.
En general se observan dos zonas, que se incluyen dentro de esta categoría de

susceptibilidad: Una franja central - norte y una franja occidental.
La primera corresponde a las veredas Unión de Galápagos, Calichana, Virginia,

Miramar, Plazuela y parte de La Ceiba (Municipio de Rionegro), Huchaderos,
San Pedro y Salteras (Municipio de El Playón). Estos sectores se caracterizan
por presentar afloramientos de Lutitas de la Formación Bocas, los cuales se
encuentran altamente fracturados por la acción de la Falla de Bucaramanga y
Cáchira, así como lineamientos locales. Esto genera densidades de
fracturamiento moderadas a altas sobre rocas cuyas resistencias son
moderadas, lo cual genera una calificación de susceptibilidad alta desde el
punto de vista geológico.
La segunda franja corresponde a las veredas el Filo (Municipio del El Playón),

Capacho, El Porvenir, Panaga (Municipio de Suratá), Máveda, Paramillo, El

58
Sinaí, Líbano, Santa Ana, Sucre, Santa Marta (Municipio de Rionegro), Báchiga,
Cabrera, Guamal, La Capilla, El Palmar y San Isidro (Municipio de Matanza). En
estos sitios se encuentran afloramientos, constituidos por esquistos micáceos
de la Formación Silgará, la cual se encuentra fuertemente diaclasada por acción
de lineamientos locales y por la Falla de Suratá. También hay que destacar el
desarrollo de suelos residuales con buenos contenidos de arcillas, por lo cual
esta región presenta geológicamente un alto grado de inestabilidad.
En el Municipio de Charta, en las veredas Pirita, La Aguada y Pericos, así como

las veredas Quemado y Vegas del Municipio de Tona, se encuentran
afloramientos de la Formación Silgará, bastante deteriorados por acción del
fallamiento e intemperismo al cual han sido sometidos, lo cual hace que la
susceptibilidad en estos sectores también sea alta.
Finalmente cabe anotar que con esta categoría de susceptibilidad, se

encuentran también las veredas San Pablo, San Ignacio (Municipio de
Rionegro) y aquellas que se ubican sobre la zona oeste de la Falla de
Bucaramanga, en el área de influencia directa de la misma. En estas zonas se
presentan bloques de roca exhumados pertenecientes a la Formación Bocas,
con predominio de Lutitas grisáceas, afectadas localmente por las fallas del
Espino y la Plata, por lo que en estos sectores la densidad de fracturamiento
aumenta considerablemente.
1.6.5 Susceptibilidad Muy Alta

Esta categoría abarca un 2,5% (60 Km²) del área total de la Plancha 109 -
Rionegro. Se trata de la máxima susceptibilidad de Geología. Dentro de esta
categoría de susceptibilidad se encuentra el sector norte y occidental del casco
urbano del Municipio de Bucaramanga, el cual se caracteriza porque está
cimentado sobre un depósito de abanico aluvial, matriz - soportado, antiguo,
limitado estructuralmente al este por la Falla de Bucaramanga y al oeste por la
Falla del Suárez. Estas características hacen que el grado de susceptibilidad
por geología incremente.
El corregimiento de Santa Cruz de La Colina en el Municipio de Matanza, se

sitúa sobre depósitos de terraza aluvial, de la quebrada Agua Fría y en su
sector NW se encuentra un depósito coluvial matriz - soportado, con bloques y
cantos, que alcanzan 1m de grosor. Estructuralmente se encuentra controlado
por un lineamiento NE derivado de la Falla de Bucaramanga.
Por tratarse de depósitos no consolidados y afectados estructuralmente, estos

sectores se consideran muy inestables y propensos a moverse.

59
Otros depósitos coluviales que forman parte de la cartografía geológica se
encuentran en algunas veredas del Municipio de Lebrija, como las veredas La
Cutiga, Angelinos, San Joaquín y El Pórtico. Esta zona se caracteriza porque se
presentan aproximadamente 6 depósitos coluviales cartografiados y un flujo de
detritos, cuyas dimensiones son considerables. La dirección de flujo de estos
depósitos gravitacionales se encuentra perpendicularmente con la quebrada
Cutiga, la cual se encuentra controlada estructuralmente por un lineamiento
local con dirección NNE.
También se encuentran dentro de esta categoría de susceptibilidad muy alta,

los movimientos en masa activos, cuyas dimensiones permitieron cartografiarlos
a la escala de trabajo. Este es el caso de las zonas de avalanchas y flujos de
detritos que se derivan de suelos residuales y cuerpos rocosos de
Cuarzomonzonita y neises altamente fracturados y meteorizados, encontrados
en la vereda La Ceiba, Espuma Alta y Calichana (Municipio de Rionegro), así
como algunos deslizamientos traslacionales y flujos en la vía Bucaramanga –
Cúcuta en el sector de la Corcova.
En algunos sectores circundantes a la Falla Suratá, también se presenta

susceptibilidad muy alta, debido a que los índices de fracturamiento son
elevados y afectan a esquistos de la Formación Silgará. Esto se puede observar
en sectores esporádicos como por ejemplo, la vereda Ciaga, Municipio de
Matanza.
Posteriormente como resultado de este cálculo se obtiene el mapa de

Susceptibilidad de la geología que se muestra a continuación (Figura 15).

60
Figura 15. Mapa de la Susceptibilidad de la Geología de la Plancha 109 – Rionegro.

61

Mapa Suseptibilidad Plancha 109 Rionegro - AnexoA

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Mapa Suseptibilidad Plancha 109 Rionegro - AnexoA

Cargado por

Copyright:

Formatos disponibles

ANEXO A

SUSCEPTIBILIDAD POR GEOLOGÍA

Para el proceso de zonificación, se utilizaron las planchas geológicas escala

La caracterización geológica con fines de aplicación en los estudios de

Para la escala de trabajo la unidad de mapeo que corresponde es la unidad EG

Anexo A. Susceptibilidad por Geología

Las propiedades mecánicas incluyen la resistencia a la compresión, impacto y

Anexo A. Susceptibilidad por Geología

Anexo A. Susceptibilidad por Geología

Anexo A. Susceptibilidad por Geología

1.1.2 Fábrica y/o Estructura

Anexo A. Susceptibilidad por Geología

Figura 4. Textura/Fábrica de las rocas. Tomado INGEOMINAS (2004) en SGC (2013).

Figura 5. Calificación propuesta tipo de fábrica. Tomado INGEOMINAS (2009) en SGC

Para realizar el análisis de las propiedades geológicas de la Plancha 109 -

Anexo A. Susceptibilidad por Geología

En el mapa geológico de la Plancha 109 - Rionegro (Ward et al., 1973) se

Las rocas más antiguas constituyen el Macizo de Santander que conforma el

El Bloque Central se encuentra limitado por las Fallas de Bucaramanga y

El Bloque Occidental se ubica al Oeste de la Falla de Lebrija y está compuesto

Anexo A. Susceptibilidad por Geología

1.2 UNIDADES LITOLÓGICAS

A continuación se presenta una breve descripción con base en uno de los

1.2.1 Neis de Bucaramanga (PCab)

El área que comprende la Plancha 109 - Rionegro, corresponde a la Faja de

El Neis de Bucaramanga presenta una densidad de fracturamiento moderada a

En las veredas que se encuentran al oriente de Rionegro, el Neis de

Anexo A. Susceptibilidad por Geología

1.2.2 Formación Silgará (PDs)

Los esquistos y filitas de la Formación Silgará, se caracterizan por presentar

1.2.3 Ortoneis de Pamplona (PDo)

Esta unidad presenta afloramientos esporádicos en las veredas Quemado y

Anexo A. Susceptibilidad por Geología

Esta unidad aflora únicamente en la Vereda La Sabana y El Pablón, sector Los

1.2.5 Formación Diamante (PCd)

En la parte media de esta unidad, se tienen shales grises con intercalaciones de

Anexo A. Susceptibilidad por Geología

1.2.6 Formación Tiburón (TRpt)

La Formación Tiburón presenta afloramientos al norte del casco urbano de

En toda la zona de estudio se considera un predominio de conglomerados por

1.2.7 Formación Bocas (TRb)

Anexo A. Susceptibilidad por Geología

La principal exposición de esta unidad se presenta en el sector centro - norte de

1.2.8 Cuarzomonzonita de la Corcova (JTRcl, JTRclp, JTRcg)

En cercanías a Tona, se presenta una fase porfirítica que contiene fenocristales

La unidad JTRcg, corresponde a pequeñas intrusiones de granito, pórfido

Esta unidad tiene buena distribución y proporción en el flanco Este de la Falla

Esta unidad litológica presenta una distribución heterogénea al este de la Falla

Anexo A. Susceptibilidad por Geología

1.2.9 Cuarzomonzonita Biotítica (Jc)

La mayor distribución de esta unidad se presenta sobre el flanco este de la

1.2.10 Granodiorita (Jgd)

Anexo A. Susceptibilidad por Geología

Esta unidad se presenta como un cuerpo alargado, fallado, que se encuentra en

En toda la zona de estudio se considera un predominio de granodiorita por lo

1.2.11 Formación Jordán (Jj)

La facies superior, con un espesor aproximado de 200 m que está compuesta

La facies inferior con un espesor aproximado de 100 m está conformada por

Aunque esta Formación no presenta grandes afloramientos en la Plancha 109 -

Anexo A. Susceptibilidad por Geología

En toda la zona de estudio se considera un predominio de areniscas por lo cual

1.2.12 Formación Girón (Jg)
