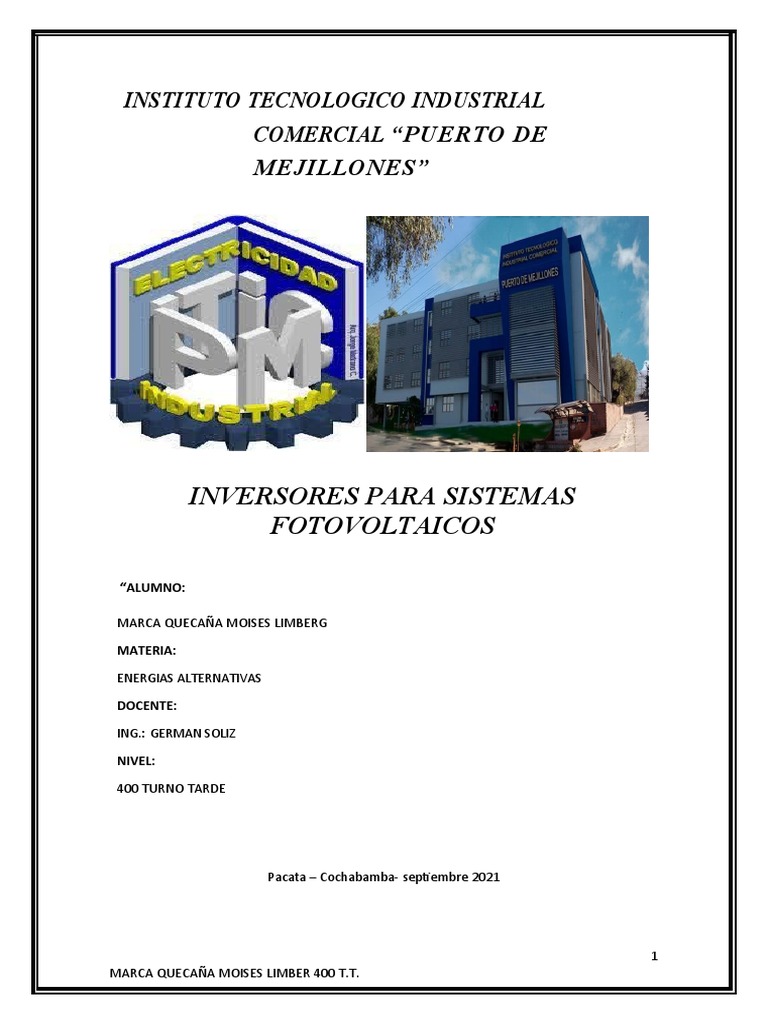

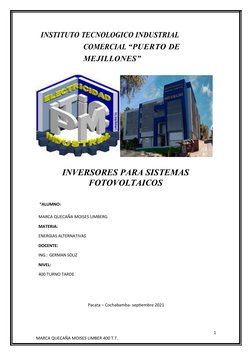

INSTITUTO TECNOLOGICO INDUSTRIAL
COMERCIAL “PUERTO DE
MEJILLONES”
INVERSORES PARA SISTEMAS
FOTOVOLTAICOS
“ALUMNO:
MARCA QUECAÑA MOISES LIMBERG
MATERIA:
ENERGIAS ALTERNATIVAS
DOCENTE:
ING.: GERMAN SOLIZ
NIVEL:
400 TURNO TARDE
Pacata – Cochabamba- septiembre 2021
1
MARCA QUECAÑA MOISES LIMBER 400 T.T.

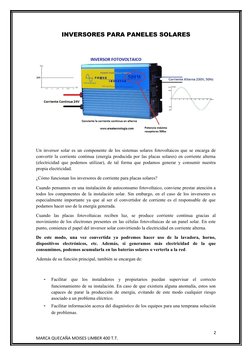

INVERSORES PARA PANELES SOLARES
Un inversor solar es un componente de los sistemas solares fotovoltaicos que se encarga de
convertir la corriente continua (energía producida por las placas solares) en corriente alterna
(electricidad que podemos utilizar), de tal forma que podamos generar y consumir nuestra
propia electricidad.
¿Cómo funcionan los inversores de corriente para placas solares?
Cuando pensamos en una instalación de autoconsumo fotovoltaico, conviene prestar atención a
todos los componentes de la instalación solar. Sin embargo, en el caso de los inversores es
especialmente importante ya que al ser el convertidor de corriente es el responsable de que
podamos hacer uso de la energía generada.
Cuando las placas fotovoltaicas reciben luz, se produce corriente continua gracias al
movimiento de los electrones presentes en las células fotovoltaicas de un panel solar. En este
punto, comienza el papel del inversor solar convirtiendo la electricidad en corriente alterna.
De este modo, una vez convertida ya podremos hacer uso de la lavadora, horno,
dispositivos electrónicos, etc. Además, si generamos más electricidad de la que
consumimos, podemos acumularla en las baterías solares o verterla a la red.
Además de su función principal, también se encargan de:
- Facilitar que los instaladores y propietarios puedan supervisar el correcto
funcionamiento de su instalación. En caso de que existiera alguna anomalía, estos son
capaces de parar la producción de energía, evitando de este modo cualquier riesgo
asociado a un problema eléctrico.
- Facilitar información acerca del diagnóstico de los equipos para una temprana solución
de problemas.
2
MARCA QUECAÑA MOISES LIMBER 400 T.T.
- Optimizan el rendimiento global de la instalación, ya que permiten obtener el máximo
aprovechamiento energético de cada una de las placas solares fotovoltaicas.
¿Qué tipos de inversores fotovoltaicos existen?
A la hora de clasificar los tipos de inversores, en primer lugar debemos diferenciarlos según el
tipo de instalación de paneles solares: de conexión a red o aisladas.
1.- Inversores de conexión a red
Este grupo lo componen aquellos inversores que transforman la energía generada por las placas
solares en electricidad para el consumo en viviendas y/o negocio y que necesitan estar
sincronizados con la red eléctrica general.
Además de convertir la corriente continua en alterna, también se encargan de mantener la
tensión de energía generada por las placas un poco por encima que la de la red. De este modo,
se antepone la utilización de energía solar, ahorrando lo máximo posible gracias al
autoconsumo.
Los inversores de conexión a red no son válidos para instalaciones aisladas.
La principal función de los inversores es convertir la corriente, no obstante, en función de su
tecnología tendrán unas funcionalidades u otras:
1.1. String
Conocido también como el inversor centralizado o “de cadena”. Se trata del inversor estándar,
cada panel es conectado en serie y la energía producida se envía a un único inversor. Los
optimizadores pueden mejorar el rendimiento en las condiciones en las que cada placa tiene una
producción diferente (con sombras).
No todos los inversores de String funcionan con optimizadores, tendrás que asegurarte según
el fabricante.
1.2. Microinversor
Este inversor es conocido como el inversor distribuido, ya que a diferencia con el String (hay un
único inversor), aquí se sitúa uno en cada placa solar.
3
MARCA QUECAÑA MOISES LIMBER 400 T.T.
Una vez que entendemos la funcionalidad y los diversos tipos de inversores, el paso siguiente es
decidir cuál es el que te conviene para tu instalación de autoconsumo. La elección dependerá de
tu tipo de instalación:
▷ String: Instalaciones estándar sin sombras o sombras muy puntuales durante el día.Ç
▷ Microinversores: Si tienes pensado aumentar la instalación en el futuro.
▷ Optimizadores: Si tu instalación tiene muchos requisitos y/o sombras.
Si estás buscando la opción perfecta para tu vivienda o negocio, el equipo de asesores
energéticos estudiará tu caso en función de tus necesidades específicas.
2.- Inversores para instalaciones fotovoltaicas aisladas
Este tipo de inversores son utilizados en instalaciones sin conexión a la red eléctrica. La
utilización de baterías es necesaria en todos ellos. Son ideales para sistemas solares en
autocaravanas, barcos, casas de campo, etc. Dentro de este grupo, encontramos:
2.1. Aislada
Transforman la corriente de las baterías a 220V con la finalidad de alimentar los
electrodomésticos. Este tipo está programado para parar el suministro cuando la tensión es
demasiado baja y de este modo, evitar las sobre descargas.
2.2. Inversor-cargador
Este tipo de inversores se caracterizan por tener además del inversor para instalaciones aisladas,
un cargador que se activa cuando la tensión de las baterías es muy baja. De este modo, podrá
proporcionar de nuevo la energía necesaria a las baterías para el suministro en la vivienda. Entre
sus ventajas no dependemos totalmente de la energía solar al tener baterías y además, suministra
la energía al mismo tiempo que se cargan las baterías.
4
MARCA QUECAÑA MOISES LIMBER 400 T.T.

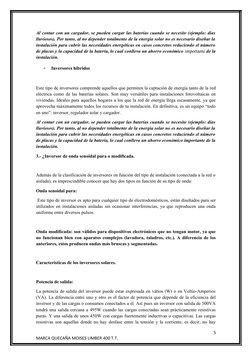

Al contar con un cargador, se pueden cargar las baterías cuando se necesite (ejemplo: días
lluviosos). Por tanto, al no depender totalmente de la energía solar no es necesario diseñar la
instalación para cubrir las necesidades energéticas en casos concretos reduciendo el número
de placas y la capacidad de la batería, lo cual conlleva un ahorro económico importante de la
instalación.
- Inversores híbridos
Este tipo de inversores comprende aquellos que permiten la captación de energía tanto de la red
eléctrica como de las baterías solares. Son muy versátiles para instalaciones fotovoltaicas en
viviendas. Ideales para aquellos hogares a los que la red de energía llega escasamente, ya que
aprovecha máximamente todos los recursos de tu instalación. En definitiva, es un equipo “todo
en uno”: inversor, regulador solar y cargador.
Al contar con un cargador, se pueden cargar las baterías cuando se necesite (ejemplo: días
lluviosos). Por tanto, al no depender totalmente de la energía solar no es necesario diseñar la
instalación para cubrir las necesidades energéticas en casos concretos reduciendo el número
de placas y la capacidad de la batería, lo cual conlleva un ahorro económico importante de la
instalación.
3.- ¿Inversor de onda senoidal pura o modificada.
Además de la clasificación de inversores en función del tipo de instalación (conectada a la red o
aislada), es imprescindible conocer que hay dos tipos en función de su tipo de onda:
Onda senoidal pura:
Este tipo de inversor es apto para cualquier tipo de electrodomésticos, están diseñados para ser
utilizados en instalaciones aisladas sin ocasionar interferencias, ya que reproducen una onda
uniforme entre diversos pulsos.
Onda modificada: son válidos para dispositivos electrónicos que no tengan motor, ya que
no funcionan bien con aparatos complejos (lavadora, taladros, etc.). A diferencia de los
anteriores, estos producen ondas más bruscas y segmentadas.
Características de los inversores solares.
Potencia de salida:
La potencia de salida del inversor puede estar expresada en vátios (W) o en Voltio-Amperios
(VA). La diferencia entre uno y otro es el factor de potencia que depende de la eficiencia del
inversor y de las cargas o consumos conectados a él. Así pues un inversor con salida de 500VA
tendrá una salida cercana a 495W cuando las cargas conectadas sean prácticamente resistivas
puras. Y una salida de unos 450W con cargas fuertemente inductivas o capacitivas. Las cargas
resistivas son aquellas donde no hay desfase entre la tensión y la corriente, es decir, no hay
5
MARCA QUECAÑA MOISES LIMBER 400 T.T.

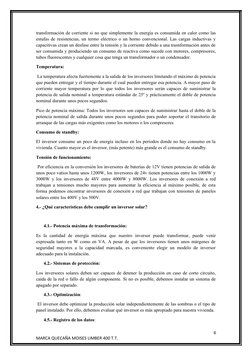

transformación de corriente si no que simplemente la energía es consumida en calor como las
estufas de resistencias, un termo eléctrico o un horno convencional. Las cargas inductivas y
capacitivas crean un desfase entre la tensión y la corriente debido a una trasnformación antes de
ser consumida y produciendo un consumo de reactiva como sucede con motores, compresores,
tubos fluorescentes y cualquier cosa que tenga un transformador o un condensador.
Temperatura:
La temperatura afecta fuertemente a la salida de los inversores limitando el máximo de potencia
que pueden entregar y el tiempo durante el cual pueden entregar esa potencia. A mayor paso de
corriente mayor temperatura por lo que todos los inversores serán capaces de suministrar la
potencia de salida nominal a temperatura estándar de 25º y prácticamente el doble de potencia
nominal durante unos pocos segundos.
Pico de potencia máxima: Todos los inversores son capaces de suministrar hasta el doble de la
potencia nominal de salida durante unos pocos segundos para poder soportar el transitorio de
arranque de las cargas más exigentes como los motores o los compresores
Consumo de standby:
El inversor consume un poco de energía incluso en los periodos donde no hay consumo en la
vivienda. Cuanto mayor es el inversor, (más potente) más grande es el consumo de standby.
Tensión de funcionamiento:
Por eficiencia en la conversión los inversores de baterías de 12V tienen potencias de salida de
unos poco vatios hasta unos 1200W, los inversores de 24v tienen potencias entre los 1000W y
3000W y los inversores de 48V entre 4000W y 8000W. Los inversores de conexión a red
trabajan a tensiones mucho mayores para aumentar la eficiencia al máximo posible, de esta
forma podemos encontrar inversores de conexión a red que trabajan con tensiones de paneles
solares entre los 400V y los 500V.
4.- ¿Qué características debe cumplir un inversor solar?
4.1.- Potencia máxima de transformación:
Es la cantidad de energía máxima que nuestro inversor puede transformar, puede venir
expresada tanto en W como en VA. A pesar de que los inversores tienen unos márgenes de
seguridad mayores a la capacidad marcada, es conveniente elegir un modelo de inversor
adecuado para la instalación.
4.2.- Sistemas de protección:
Los inversores solares deben ser capaces de detener la producción en caso de corto circuito,
caída de la red o fallo de algún componente. Si no es posible, debemos instalar un sistema de
apagado por separado.
4.3.- Optimización:
El inversor debe optimizar la producción solar independientemente de las sombras o el tipo de
panel instalado. Por ello, debemos evaluar qué inversor es más apropiado para nuestra vivienda.
4.5.- Registro de los datos:
6
MARCA QUECAÑA MOISES LIMBER 400 T.T.

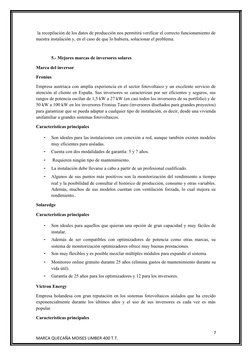

la recopilación de los datos de producción nos permitirá verificar el correcto funcionamiento de
nuestra instalación y, en el caso de que lo hubiera, solucionar el problema.
5.- Mejores marcas de inversores solares
Marca del inversor
Fronius
Empresa austriaca con amplia experiencia en el sector fotovoltaico y un excelente servicio de
atención al cliente en España. Sus inversores se caracterizan por ser eficientes y seguros, sus
rangos de potencia oscilan de 1,5 kW a 27 kW (en casi todos los inversores de su portfolio) y de
50 kW a 100 kW en los inversores Fronius Tauro (inversores diseñados para grandes proyectos)
para garantizar que se pueda adaptar a cualquier tipo de instalación, es decir, desde una vivienda
unifamiliar a grandes sistemas fotovoltaicos.
Características principales
- Son ideales para las instalaciones con conexión a red, aunque también existen modelos
muy eficientes para aisladas.
- Cuenta con dos modalidades de garantía: 5 y 7 años.
- Requieren ningún tipo de mantenimiento.
- La instalación debe llevarse a cabo a partir de un profesional cualificado.
- Algunos de sus puntos más positivos son la monitorización del rendimiento a tiempo
real y la posibilidad de consultar el histórico de producción, consumo y otras variables.
Además, muchos de sus modelos cuentan con ventilación forzada, lo cual mejora su
rendimiento..
Solaredge
Características principales
- Son ideales para aquellos que quieran una opción de gran capacidad y muy fáciles de
instalar.
- Además de ser compatibles con optimizadores de potencia como otras marcas, su
sistema de monitorización optimizadores ofrece muy buenas prestaciones.
- Son muy flexibles y es posible mezclar múltiples módulos para expandir el sistema.
- Monitoreo online gratuito durante 25 años (elimina gastos de mantenimiento durante su
vida útil).
- Garantía de 25 años para los optimizadores y 12 para los inversores.
Victron Energy
Empresa holandesa con gran reputación en los sistemas fotovoltaicos aislados que ha crecido
exponencialmente durante los últimos años y el uso de sus inversores es cada vez es más
popular.
Características principales
7
MARCA QUECAÑA MOISES LIMBER 400 T.T.

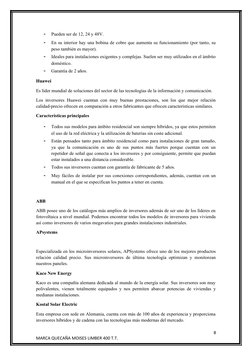

- Pueden ser de 12, 24 y 48V.
- En su interior hay una bobina de cobre que aumenta su funcionamiento (por tanto, su
peso también es mayor).
- Ideales para instalaciones exigentes y complejas. Suelen ser muy utilizados en el ámbito
doméstico.
- Garantía de 2 años.
Huawei
Es líder mundial de soluciones del sector de las tecnologías de la información y comunicación.
Los inversores Huawei cuentan con muy buenas prestaciones, son los que mejor relación
calidad-precio ofrecen en comparación a otros fabricantes que ofrecen características similares.
Características principales
- Todos sus modelos para ámbito residencial son siempre híbridos, ya que estos permiten
el uso de la red eléctrica y la utilización de baterías sin coste adicional.
- Están pensados tanto para ámbito residencial como para instalaciones de gran tamaño,
ya que la comunicación es uno de sus puntos más fuertes porque cuentan con un
repetidor de señal que conecta a los inversores y por consiguiente, permite que puedan
estar instalados a una distancia considerable.
- Todos sus inversores cuentan con garantía de fabricante de 5 años.
- Muy fáciles de instalar por sus conexiones correspondientes, además, cuentan con un
manual en el que se especifican los puntos a tener en cuenta.
ABB
ABB posee uno de los catálogos más amplios de inversores además de ser uno de los líderes en
fotovoltaica a nivel mundial. Podemos encontrar todos los modelos de inversores para vivienda
así como inversores de varios megavatios para grandes instalaciones industriales.
APsystems
Especializada en los microinversores solares, APSystems ofrece uno de los mejores productos
relación calidad precio. Sus microinversores de última tecnología optimizan y monitorean
nuestros paneles.
Kaco New Energy
Kaco es una compañía alemana dedicada al mundo de la energía solar. Sus inversores son muy
polivalentes, vienen totalmente equipados y nos permiten abarcar potencias de viviendas y
medianas instalaciones.
Kostal Solar Electric
Esta empresa con sede en Alemania, cuenta con más de 100 años de experiencia y proporciona
inversores híbridos y de cadena con las tecnologías más modernas del mercado.
8
MARCA QUECAÑA MOISES LIMBER 400 T.T.

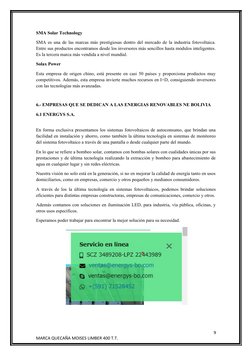

SMA Solar Technology
SMA es una de las marcas más prestigiosas dentro del mercado de la industria fotovoltaica.
Entre sus productos encontramos desde los inversores más sencillos hasta módulos inteligentes.
Es la tercera marca más vendida a nivel mundial.
Solax Power
Esta empresa de origen chino, está presente en casi 50 países y proporciona productos muy
competitivos. Además, esta empresa invierte muchos recursos en I+D, consiguiendo inversores
con las tecnologías más avanzadas.
6.- EMPRESAS QUE SE DEDICAN A LAS ENERGIAS RENOVABLES NE BOLIVIA
6.1 ENERGYS S.A.
En forma exclusiva presentamos los sistemas fotovoltaicos de autoconsumo, que brindan una
facilidad en instalación y ahorro, como también la última tecnología en sistemas de monitoreo
del sistema fotovoltaico a través de una pantalla o desde cualquier parte del mundo.
En lo que se refiere a bombeo solar, contamos con bombas solares con cualidades únicas por sus
prestaciones y de última tecnología realizando la extracción y bombeo para abastecimiento de
agua en cualquier lugar y sin redes eléctricas.
Nuestra visión no solo está en la generación, si no en mejorar la calidad de energía tanto en usos
domiciliarios, como en empresas, comercio y otros pequeños y medianos consumidores.
A través de los la última tecnología en sistemas fotovoltaicos, podemos brindar soluciones
eficientes para distintas empresas constructoras, empresas de comunicaciones, comercio y otros.
Además contamos con soluciones en iluminación LED, para industria, vía pública, oficinas, y
otros usos específicos.
Esperamos poder trabajar para encontrar la mejor solución para su necesidad.
9
MARCA QUECAÑA MOISES LIMBER 400 T.T.
6.2 ENERSOL S.A.
La Energía Solar es un negocio de inversión a largo plazo. Protegerla significa elegir un
proveedor confiable y consolidado, que le asegure asistencia y respaldo en el largo plazo. Esto
es lo que diferencia a ENERSOL, socio estratégico para Bolivia de los mejores fabricantes del
mundo de paneles solares, tales como Kyocera y Trina Solar.
Con más de 35 años de experiencia instalando y dando servicios a cientos de miles de clientes
en todo el país y la región, ENERSOL se convierte en la opción más confiable, gracias a su
impecable trayectoria y prestigio.
Precio de inversor conectado a la red
- monofásico
10
MARCA QUECAÑA MOISES LIMBER 400 T.T.
Inversor monofásico para conexión a red, potencia máxima de entrada 2300 W, voltaje de
entrada máximo 600 Vcc, potencia nominal de salida 1800 W, potencia máxima de salida 1980
VA, eficiencia máxima 97%, rango de voltaje de entrada de 100 a 550 Vcc, dimensiones
545x290x185 mm, con carcasa de aluminio para su instalación en interior o exterior, interruptor
de corriente continua, pantalla gráfica LCD, puertos RS-485 y Ethernet, regulador digital de
corriente sinusoidal, preparado para instalación en carril. Incluso accesorios necesarios para su
correcta instalación.
Datos eléctricos
- Potencia máxima de entrada 2300 W
- Rango de voltaje de entrada de 100 a 550 Vcc
- Voltaje de entrada máximo 600 Vcc
- Potencia nominal de salida 1800 W
- Potencia máxima de salida 1980 VA
- Eficiencia máxima 97%
Código: mt35azi020a
Inversor monofásico para conexión a red, potencia máxima de entrada 2300 W, voltaje de
entrada máximo 600 Vcc, potencia nominal de salida 1800 W, potencia máxima de salida 1980
VA, eficiencia máxima 97%, rango de voltaje de entrada de 100 a 550 Vcc, dimensiones
545x290x185 mm, con carcasa de aluminio para su instalación en interior o exterior, interruptor
de corriente continua, pantalla gráfica LCD, puertos RS-485 y Ethernet, regulador digital de
corriente sinusoidal, preparado para instalación en carril
Precio unitario: 17.887,98 BOB
- Trifásico
11
MARCA QUECAÑA MOISES LIMBER 400 T.T.
Datos técnicos
- Datos eléctricos
- Potencia máxima de entrada 24 kW
- Rango de voltaje de entrada de 540 a 635 Vcc
- Voltaje de entrada máximo 900 Vcc
- Potencia nominal de salida 20 kW
- Potencia máxima de salida 22 kW
- Eficiencia máxima 96%
Código: mt35azi025a
Inversor central trifásico para conexión a red, potencia máxima de entrada 24 kW, voltaje de
entrada máximo 900 Vcc, potencia nominal de salida 20 kW, potencia máxima de salida 22 kW,
eficiencia máxima 96%, rango de voltaje de entrada de 540 a 635 Vcc, dimensiones
570x570x1170 mm, con inversor compacto sinusoidal PWM, procesador de señales digitales
DSP, pantalla gráfica LCD, puertos RS-232 y RS-485, dispositivo MaxControl para alarma
automática, supervisión del inversor y evaluación de datos de rendimiento.
Precio unitario: 164.174,30 BOB
- Para sistema aislado.
Pure sinewave inverter Phoenix 12|375
12
MARCA QUECAÑA MOISES LIMBER 400 T.T.
El inversor Phoenix Pure Sine Wave de 375W 12V de Victron Energy ha sido desarrollado para
uso profesional en la gama de aplicaciones más amplia posible. La tecnología empleada ha
demostrado su fiabilidad durante muchos años y se d esigned para funcionar con una eficiencia
óptima, ofreciendo un rendimiento extremadamente alto, independientemente de la carga que se
alimenta.
FICHA TÉCNICA
- Peso 3.0 kg.
- Marca VICTRON ENERGY
- Modeloinverter Phoenix 12|375
- Input voltage rating 9.2 – 17.0VDC
- Output voltage 230VAC +/- 0.3%
- Continuous AC power at 25ºC 375VA
- Continuous power at 25ºC/40ºC300/260W
- Peak power 700W
- Max. efficiency 89%
13
MARCA QUECAÑA MOISES LIMBER 400 T.T.
