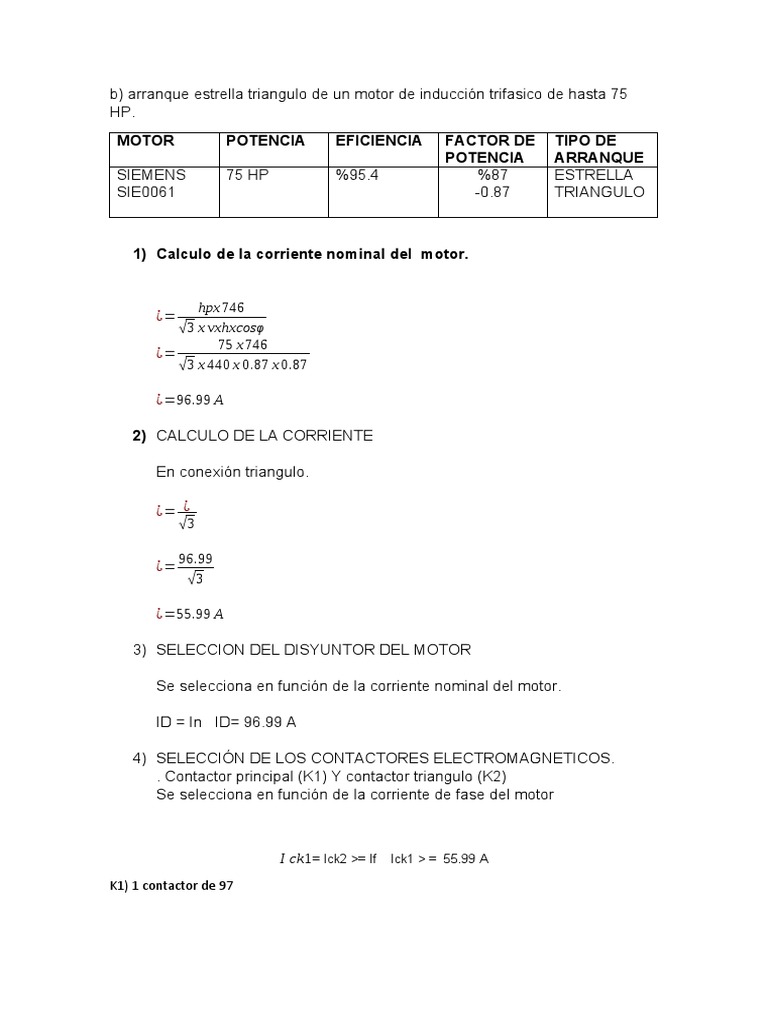

b) arranque estrella triangulo de un motor de inducción trifasico de hasta 75

HP.
MOTOR POTENCIA EFICIENCIA FACTOR DE TIPO DE
POTENCIA ARRANQUE
SIEMENS 75 HP %95.4 %87 ESTRELLA
SIE0061 -0.87 TRIANGULO

1) Calculo de la corriente nominal del motor.

hpx 746
¿=
√3 x vxhxcosφ
75 x 746
¿=
√3 x 440 x 0.87 x 0.87
¿=96.99 A

2) CALCULO DE LA CORRIENTE

En conexión triangulo.

¿= ¿
√3
96.99
¿=
√3
¿=55.99 A

3) SELECCION DEL DISYUNTOR DEL MOTOR

Se selecciona en función de la corriente nominal del motor.

ID = In ID= 96.99 A

4) SELECCIÓN DE LOS CONTACTORES ELECTROMAGNETICOS.

. Contactor principal (K1) Y contactor triangulo (K2)
Se selecciona en función de la corriente de fase del motor

I ck 1= Ick2 >= If Ick1 > = 55.99 A

K1) 1 contactor de 97
