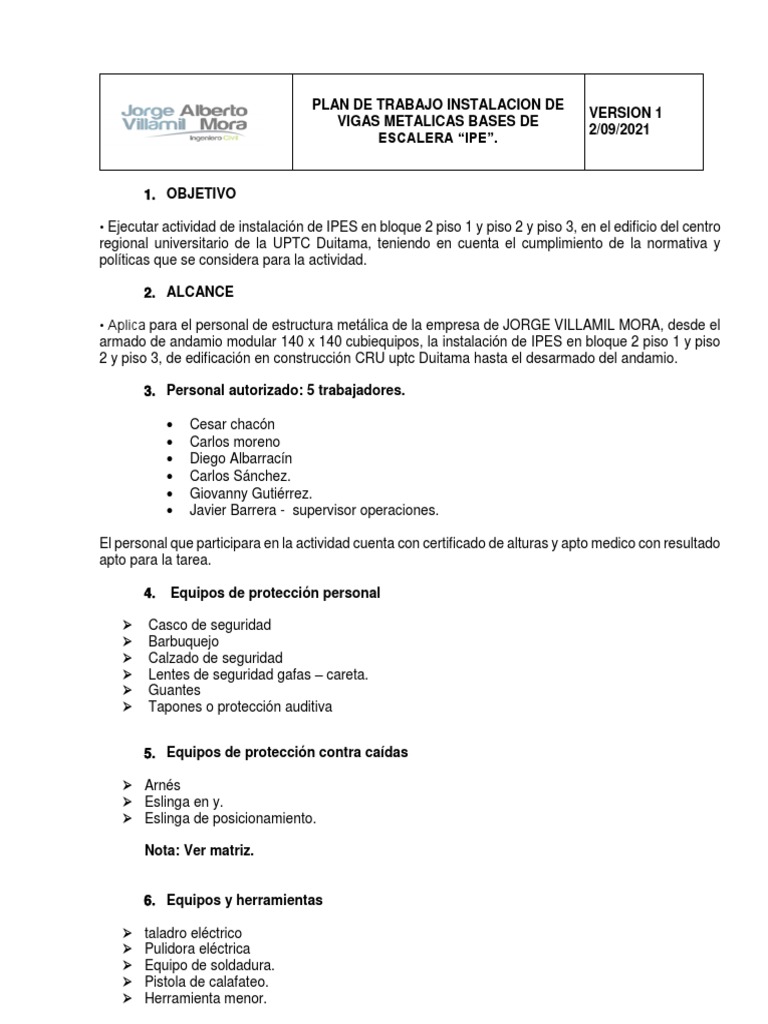

PLAN DE TRABAJO INSTALACION DE

VERSION 1
VIGAS METALICAS BASES DE
2/09/2021
ESCALERA “IPE”.

1. OBJETIVO

• Ejecutar actividad de instalación de IPES en bloque 2 piso 1 y piso 2 y piso 3, en el edificio del centro
regional universitario de la UPTC Duitama, teniendo en cuenta el cumplimiento de la normativa y
políticas que se considera para la actividad.

2. ALCANCE

• Aplica para el personal de estructura metálica de la empresa de JORGE VILLAMIL MORA, desde el
armado de andamio modular 140 x 140 cubiequipos, la instalación de IPES en bloque 2 piso 1 y piso
2 y piso 3, de edificación en construcción CRU uptc Duitama hasta el desarmado del andamio.

3. Personal autorizado: 5 trabajadores.

 Cesar chacón
 Carlos moreno
 Diego Albarracín
 Carlos Sánchez.
 Giovanny Gutiérrez.
 Javier Barrera - supervisor operaciones.

El personal que participara en la actividad cuenta con certificado de alturas y apto medico con resultado
apto para la tarea.

4. Equipos de protección personal

 Casco de seguridad
 Barbuquejo
 Calzado de seguridad
 Lentes de seguridad gafas – careta.
 Guantes
 Tapones o protección auditiva

5. Equipos de protección contra caídas

 Arnés
 Eslinga en y.
 Eslinga de posicionamiento.

Nota: Ver matriz.

6. Equipos y herramientas

 taladro eléctrico
 Pulidora eléctrica
 Equipo de soldadura.
 Pistola de calafateo.
 Herramienta menor.
 Nota: ver fichas técnicas.

Los equipos de protección contra caídas, las herramientas menores y los equipos a utilizar durante la
tarea descritos en este plan de trabajo para la instalación de VIGAS METALICAS BASES DE
ESCALERA “IPE”. contaran con la inspección pre-operacional para verificar el estado de las mismas.

7. RESPONSABILIDADES

COORDINADOR EN ALTURAS: responsable de - verificar que las condiciones en que se realizan las
actividades cumpla con la resolución 1409 de 2012- definir los controles y medidas de prevención
requeridas para la tarea, diligenciar ATS y Permisos de trabajo, autorizar el inicio de actividad segura.
AYUDANTE DE SEGURIDAD DESIGNADO: Apoya el verificar las condiciones de seguridad y
controlar el acceso a las áreas de riesgo de caída de objetos o personas, quedara asignado en el
permiso de trabajo.
RESCATISTA ASIGNADO: debe ser persona calificada y certificada para esta labor.
ARMADOR DE ANDAMIOS: debe contar con certificado que lo califica para la ejecución de la tarea,
la firma de este debe aparece en formato de inspección de armado del andamio, dando el aval de uso.
LÍDER DEL PROCESO DE INSTALACIÓN: cumplimiento de la normatividad vigente SST y
recomendaciones emitidas por el coordinador de trabajo en alturas, asegurar que la tarea sea segura.
APOYOS OPERATIVOS: operarios que cuenten con - examen médico apto en alturas y certificado de
curso avanzado en alturas.

8. DESCRIPCION DE LA ACTIVIDAD

 Se debe revisar que las herramientas manuales y materiales estén disponibles para la
realización de la actividad, de acuerdo con el procedimiento se requiere taladro eléctrico,
pulidora,Equipo de soldadura, Equipo de Oxicorte, pistola de calafateo y herramienta menor
como maseta o martillo Alemana, LLave expansiva. Estas se deben ubicar en el sitio más
cercano de los trabajos a realizar sin que esto genere condiciones inseguras para los
trabajadores.
 Se debe verificar que el andamio y los elementos de protección contra caídas estén
disponibles, en buenas condiciones. Diligenciar inspecciones pre operacionales.
 Se debe proyectar que el andamio modular debe quedar armado a un nivel de 2 mts a 4mts
(altura de plataforma de trabajo) con sus respectivas barandas de seguridad así:

 Se ubican los soportes del andamio a un metro cuarenta de distancia entre cada uno.
 Se anclan los collarines.
 Se arman las horizontales
 Se busca el nivel y se ajusta se verifica cuando el tornillo nivelador pase por la base
plana en tubo enroscado.
 Incrustar dentro de la base collar los cuatro verticales de 2 metros.
 Se procede colocar los pasadores de seguridad en las verticales
 Luego se procede a incrustar los cuatro horizontales dentro de las verticalespara fijar
las plataforma de la otra seccion.
 Se procede a incrustar las diagonales dentro de las verticales y base collarín.
 Luego se procede a ubicar la plataforma con puerta de acceso y se instala la escalera
interna antideslizante.
 Se procede a poner la plataforma sin puerta para el nivel del suelo, donde el trabajador
se va a parar a trabajar.
 Se repite los pasos anteriores para incrustar los 4 verticales del siguiente nivel.
  Luego se ubican los cuatro horizontales, las cuatro diagonales, 8 horizontales para el
guarda cuerpo.

 Se procede a ubicar la plataforma con puerta de acceso y las dos plataformas sin puerta
 Luego se instalan los rodapiés.
 Luego se ubican 4 verticales de un metro para el siguiente nivel y 8 horizontales para
la baranda.

Observar la siguiente imagen:

Imagen No 1: esquema del nivel en el que se proyecta el andamio a altura de 2mts

a 4mts. fuente: Cubiequipos

Estos andamios se armarán en area de taller de soldura donde estan los anlcajes de la escalera,
BLOQUE 2 PISO 1 Y PISO 2.

Una vez ubicados lo puntos donde se deben realizar los anclajes estructurales, se procede a
asegurar el andamio para evitar movimientos mientras se realizan los trabajos, a
continuación, se realiza el acceso del colaborador quien debe tener el arnés y la eslinga en y
,debidamente puestas y en buenas condiciones ( inspección pre operacional ) al andamio
luego se procede al anclaje con la eslinga y se empieza a ascender siempre debidamente
anclados hasta llegar al nivel de trabajo ubicada entre 2 a 4 mts.

 El operador quien se encuentra ubicado dentro de la plataforma del andamio y debidemente

anclado con la eslinga al mismo al nivel del suelo de 4mts, se dispondrá con el taladro a
realizar la perforación a laa platinas metalicas

Imagen No 4: perforación de los elementos de concreto. Fuente: Sika

 Una vez terminada la perforación, se procede a ajustar las IPES, para atornillar a platinas.
  Instalar el anclaje para ipe de acuerdo a la imagen No 4 para lo cual se usa taladro y / o
herramienta menor como llaves expansivas o alicates. Se deben apretar las tuercas hasta que
la platina quede bien adosada a la viga.

 Una vez instalados los “IPE” en los puntos donde se debe anclar la escalera, se procede instalar
los atravesaños y descansos y se aseguran con soldadura, luego se procede a instalar las
laminas alfajor “pasos de ascenso y descenso”, luego se procede a aplicar base anticorrosive.

 El colaborador se dispone a descender del andamio siempre debidamente anclado durante el

descenso utilizando las escaleras internas del andamio y con calma siempre teniendo en
cuantos tres puntos de apoyo utilizando sus dos manos a los barandales de las escaleras
internas del andamio y el anclaje con la eslinga en y.

 Si dentro del recinto que estamos trabajando se requieren realizar más anclajes estructurales,
procedemos a desplazar el andamio al lugar de perforación y repetimos la actividad desde el
punto No 4 de este procedimiento.

 Si dentro del recinto NO requerimos hacer más perforaciones, procedemos a realizar el

desarmado del andamio en donde el operador debidamente anclado con la eslinga a un punto
del andamio, comienza a retirar las piezas una a una con calma y se van acoplando en el nivel
inferior con ayuda de auxiliar desde la parte de arriba nivel de 4mts hasta nivel del suelo para
desanclar las diagonales el collarín tornillo nivelador los ganchos de seguridad y rodapiés, los
cuales se irán guardando en el punto de acopio, en donde:

 Se desanclan los 4 verticales de 2 metros los 8 horizontales para la baranda.

 Luego se desinstalan los rodapiés.
 Se procede quitar la plataforma con puerta de acceso y las dos plataformas sin puerta
 Luego se desanclan los cuatro horizontales, las cuatro diagonales, 8 horizontales y el
guarda cuerpo.
 se repite los pasos anteriores para desanclar los 4 verticales del siguiente nivel.
 Se procede a quitar la plataforma sin puerta para el nivel del suelo, donde el trabajador
se va a parar a trabajar y se acopia nivel inferior.
 Luego se procede a quitar la plataforma con puerta de acceso y se desinstala la
escalera interna antideslizante.
 Se procede a quitar las diagonales soltándolas de las verticales y de la base collarín.
 Luego se procede a soltar los cuatro horizontales de las verticales.
 Se procede quitar los pasadores de seguridad de las verticales
 Soltar de la base collar los cuatro verticales de 2 metros
 Soltar el tornillo nivelador de la base plana del tubo enroscado.
 Se desarman las horizontales.
 Se desanclan los collarines.
 Se recogen anclajes
 Se realiza orden y aseo en el sitio de trabajo que vamos dejando terminado.

9. REQUERIMIENTO DE CLARIDAD

Altura a trabajar : de 2 a 4 mts.

 9.1 ELEMENTOS DEPROTECCION CONTRA CAIDAS UTILIZADOS EN LA ACTIVIDAD

Se utiliza para
actividades de trabajo
en alturas, para
ARNÉS PARA
propósitos de ascenso,
TRABAJO EN
descenso, detención
ALTURAS INSAFE
de caídas y
posicionamiento de
trabajo.
 para trabajos de
posicionamiento y
actividades donde
aplica restricción de
caídas, este elemento
garantiza que el
trabajador tenga las
Eslinga
manos libres en sus
Posicionamiento
labores de
1.8m Protecta
posicionamiento. Esta
se acortara a su punto
máximo que es de 1.45
mts para tenerla en
cuenta dentro del
requerimiento de
claridad.

10.- Documento de apoyo para el desarrollo de este plan de trabajo

 - procedimiento de trabajo en alturas, armado y desarmado de andamios, y registro de

socialización de los mismos.

11. Riesgos Asociados.

 Caída de objetos
 Golpe contra estructuras mecánicas, en movimiento o suspendidas
 Caída a nivel y desnivel por trabajos en en altura o superficies inestables
 Sobre esfuerzo en la preparación o disposición de los elementos
 Exposición al polvo u otro agente químico peligroso el cual presente un riesgo para el
trabajador.
 Atrapamiento
 Riesgo eléctrico.
 Proyección de partículas en rostro y ojos.
 Exposición a ruidos
 Caída de material
 Fatiga muscular

Nota: ver matriz de riesgos.

12. Formatos de control que se utilizaran en esta actividad:

- Análisis de tarea segura.

- Permiso de trabajo de tarea critica TAR.

13. Delimitación, demarcación y señalización

 Delimitar áreas para paso peatonal, evitar que las personas ingresen a zonas con
peligro de caída de objetos - definir junto con el grupo de seguridad SST - CRU,
teniendo en cuenta que se están realizado actividades en paralelo en la zona donde
se desarrollara la actividad.

 Por otra parte Se debe contar con señales de advertencia. (caídas a distinto nivel, riesgo de
tropezar, peligro en general)
 Se deben utilizar señales de obligación (protección de la cabeza, protección de las manos,
protección de los pies, protección individual contra caídas, etc.).
14.- Medidas Preventivas para el desarrollo de la actividad

 Charlas de 5 minutos
 Uso de EPP básicos
 Señalizar el área de ejecución de la actividad.
 Mantener el lugar ordenado y libre de obstáculos
 Inspeccionar las herramientas y equipos a utilizar.
 Analizar e inspeccionar el entorno de la tarea donde se va desarrollar la tarea.
 En caso de presentar algún problema durante la tarea se debe detener inmediatamente, para
evitar riesgos a las personas, medio ambiente, maquinarias, herramientas o a la infraestructura.
 No improvisar si no se encuentran las condiciones necesarias o requeridas para desempeñar
la tarea.
 Respetar y hacer valer procedimiento trabajo seguro.

10. MEDIDAS PREVENTIVAS CONTRA CAIDAS

 Se utilizará andamio modular para la actividad que se desarrollara a una altura de 4mts,
teniendo en cuenta que aún no se tienen los puntos de anclaje, se sugiere al personal
autorizado de estructura metálica que durante la tarea de la instalación de las platinas se anclen
al andamio como medida preventiva, con eslinga de doble terminal y / o posicionamiento.

ELABORO APROBO

NOMBRE YISSEL JURADO JORGE ALBERTO VILLAMIL MORA

CARGO PROFESIONAL HSE CONTRATISTA

FIRMA
