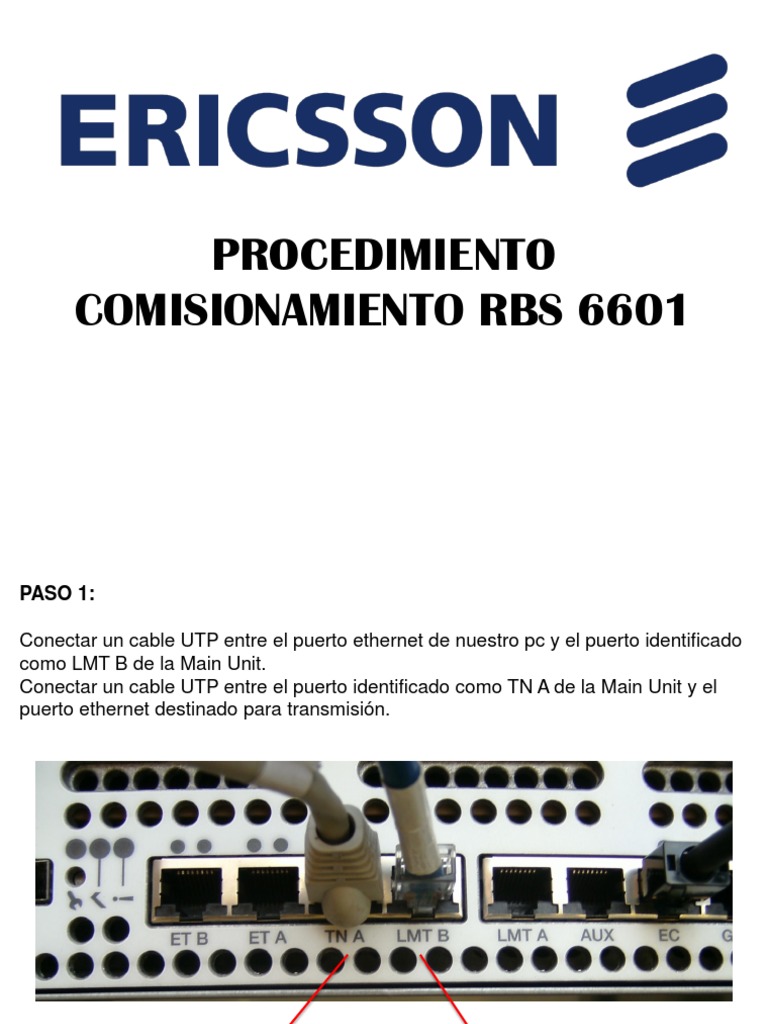

PROCEDIMIENTO
COMISIONAMIENTO RBS 6601
PASO 1:
Conectar un cable UTP entre el puerto ethernet de nuestro pc y el puerto identificado
como LMT B de la Main Unit.
Conectar un cable UTP entre el puerto identificado como TN A de la Main Unit y el
puerto ethernet destinado para transmisión.
Transmisión O&M
PASO 2:
Configurar la tarjeta de red de nuestro pc, usando la siguiente configuración.
Dirección IP: [Link]
Mascara de subred: [Link]
Puerta de enlace predeterminada: [Link]
PASO 3:
Abrir el software RBS Element Manager.
PASO 4:
Conectarse a la RBS, usando para el ingreso la dirección IP de Default RBS.
Default RBS: [Link]
PASO 5:
Ingresar a Tools.
Abrir la opción Export and Delete.
PASO 6:
Seleccionar la opción
Delete cabinet equipment and site equipment configuration
Seleccionar Ok.
PASO 7:
Ingresar a Tools.
Seleccionar la opción Cabinet Equipment Configuration.
PASO 8:
Seleccionar Next, hasta que la RBS inicie proceso de desconexión y reconexión.
Esperamos y seleccionamos Continue.
Seleccionamos la opción Next.
PASO 9:
En la opción RBS Product Name, seleccionamos RBS6601W, e introducimos la
información solicitada con base en la etiqueta que se encuentra adherida a la Main
Unit.
Seleccionamos la opción Next.
PASO 10:
Seleccionaremos la opción Next y luego la opción Finish.
La Main Unit se reiniciara y el Element Manager se reiniciara.
Se deberán repetir los pasos 3 y 4, para iniciar el Element Manager.
PASO 11:
Ingresar a Tools.
Seleccionar la opción O&M Access Configuration.
PASO 12:
Seleccionamos la opción Next.
Seleccionamos la opción Use Configuration File.
Buscamos el script correspondiente.
Seleccionamos la opción Wizard.
Seleccionamos la opción Next.
PASO 13:
Seleccionaremos la opción Next, hasta que la RBS inicie proceso de desconexión y
reconexión.
PASO 14:
El Element Manager se cerrara.
Se deberán repetir los pasos 3 y 4, para iniciar el Element Manager nuevamente.
PASO 15:
Ingresar a Tools.
Seleccionar la opción Site Equipment Configuration.
PASO 16:
Seleccionamos la opción Next.
Seleccionamos la opción Use Configuration File.
Buscamos el script correspondiente.
Seleccionamos la opción Wizard.
Seleccionamos la opción Next.
PASO 17:
Seleccionaremos la opción Next, hasta que el proceso haya concluido.
PASO 18:
Pasaremos a realizar el cambio de velocidad de la RBS. Se dejara abierto el Element
Manager.
Abrir el software Cygwin.
PASO 19:
Se procederá a iniciar la herramienta Moshell.
Introduciremos el comando moshell [Link]
Introduciremos el comando Lt all
A partir de este momento debemos haber hecho ingreso a la Main Unit.
PASO 20:
Se iniciara el proceso de cambio de velocidad.
Se introduce el comando fro GigaBitEthernet
PASO 21:
Se introduce el comando sql+
PASO 22:
Se introduce el comando
sqlc update ipcpadmlhfrotable_06 set operatingmode=4 where piufroid=1; commit;
PASO 23:
Se introduce el comando
sql select * from ipcpadmlhfrotable_06;
PASO 24:
Se introduce el comando cvms CambioVelocidad Ericsson
PASO 25:
Volvemos al Element Manager.
Revisar que el CV creado, CambioVelocidad se encuentre Startable.
Si no se encuentra en este estado, seleccionarlo y darle la orden Set Startable.
PASO 26:
Se introduce el comando acc 0 manualrestart
Nos solicitaran información acerca de 4 parámetros.
1. Call action manualrestart on 1 MOS. Are you Sure [y/n] ?
R= Y
2. restartRank
R=2
3. restartReason
R=0
4. restartInfo
R = Ericsson
PASO 27:
Esperaremos durante el reinicio de la RBS y proseguiremos cuando el Element
Manager nos indique que se ha restablecido la conexión.
PASO 28:
Se introduce el comando
lset Slot=1,PlugInUnit=1,ExchangeTerminalIp=1,GigaBitEthernet=1 autoNegotiation false
PASO 29:
Se introduce el comando cvms AutoNegotiationFalse Ericsson
PASO 30:
Volvemos al Element Manager.
Revisar que el CV creado, AutoNegotiationFalse se encuentre Startable.
Si no se encuentra en este estado, seleccionarlo y darle la orden Set Startable.
PASO 31:
Procederemos a comprobar que le cambio en los parámetros de velocidad y
autonegociación hayan sido cambiados exitosamente.
Introducimos el comando get gigabit
Devolvemos la barra de desplazamiento, hacia los primeros renglones posteriores al
comando para verificar información.
PASO 32:
Procederemos a realizar el ingreso de la licencia.
Para este proceso haremos uso del Element Manager y del servidor FTP 3CDaemon.
CONFIGURACION 3CDaemon:
El software 3CDaemon debe ser configurado. Este proceso solo se debe realizar una
vez.
Para ello, abrimos el 3CDaemon y damos click en la pestaña FTP Server.
Seleccionamos la opción Configure FTP Server.
Creamos un usuario.
Creamos una contraseña.
Creamos una carpeta donde se alojaran las licencias e introducimos esta ruta.
PASO 33:
Llevamos el archivo de la licencia con el nombre del sitio al que le corresponde, a la
carpeta que esta direccionado el servidor FTP.
PASO 34:
Verificando que nos encontremos en la sección FTP Server, hacemos un Stop &
Go, para cargar la licencia en el servidor.
PASO 35:
Volvemos al Element Manager.
Seleccionamos la opción Licensing.
PASO 36:
Seleccionamos la opción Mo Properties.
En Actions, seleccionamos la opción UpdateLicenseKeyFile.
PASO 37:
Introducimos la información requerida, de acuerdo a la configuración realizada en el
3CDaemon.
Seleccionamos la opción Execute.
PASO 38:
Volvemos a la herramienta Moshell.
Introducimos el comando License lkf.
Verificamos el ingreso exitoso de la licencia.
PASO 39:
Procederemos a ingresar el script correspondiente al Site Complete.
Ingresar a Tools.
Seleccionar la opción Run Command File.
PASO 40:
Buscamos el script
Seleccionamos las opciones
Halt on errors.
Verbose logging.
PASO 41:
Esperamos un momento, para que se habiliten las RRU.
Verificamos que todo el proceso haya concluido exitosamente, volviendo a la
herramienta Moshell.
Introducimos el comando st rru y las RRU deben aparecer habilitadas.
Otros comandos útiles para la herramienta Moshell son:
• get iphostlink Conocer la dirección IP de O&M.
• readclock Verificar la hora de la RBS.
• setclock yyyy-mm-dd hh:mm:ss Configurar reloj.
PASO 42:
Finalmente verificamos, que tengamos transmisión haciendo ping, a cada una de las
4 direcciones encontradas en el script de O&M.
Estas direcciones corresponden a las direcciones de O&M y Transmisión y sus
respectivos Default Router.
El resultado esperado a estos ping es que la dirección introducida este viva (Alive).
