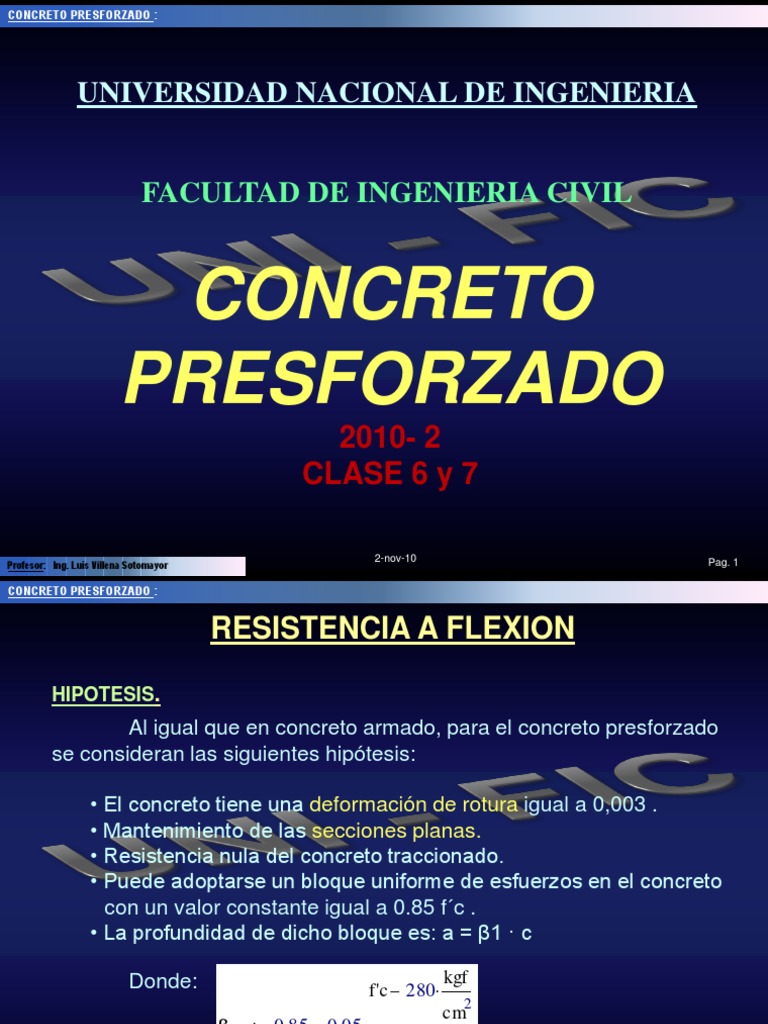

CONCRETO PRESFORZADO :

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERIA CIVIL

CONCRETO
PRESFORZADO
2010- 2
CLASE 6 y 7

2-nov-10 Pag. 1
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

RESISTENCIA A FLEXION

HIPOTESIS.
Al igual que en concreto armado, para el concreto presforzado
se consideran las siguientes hipótesis:

• El concreto tiene una deformación de rotura igual a 0,003 .

• Mantenimiento de las secciones planas.
• Resistencia nula del concreto traccionado.
• Puede adoptarse un bloque uniforme de esfuerzos en el concreto
con un valor constante igual a 0.85 f´c .
• La profundidad de dicho bloque es: a = β1 · c

Donde: kgf
f'c  280
2
cm
 1  0.85  0.05
kgf
70
2
cm

2-nov-10 Pag. 2
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

RESISTENCIA A FLEXION

EQUILIBRIO Y COMPATIBILIDAD EN SECCIONES PRETENSADAS

2-nov-10 Pag. 3
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

BLOQUE DE ESFUERZOS DE WHITNEY PARA UNA VIGA RECTANGULAR

2-nov-10 Pag. 4
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

COMENTARIOS:

En secciones no pretensadas, al poder asumirse que el acero se

encuentra en “fluencia”, resulta posible plantear una ecuación
cuadrática que resuelve el problema y se obtiene el área de acero.

En secciones presforzadas, no se conoce el esfuerzo del acero de

presfuerzo (fps) en el momento que se produce la Rotura pero sí se
conocen:

• La sección de acero de pretensado “Aps”, ya que el camino más

frecuente de cálculo consiste en despejar la fuerza de pretensado
de modo de verificar las condiciones de esfuerzos admisibles para
la etapa inicial hasta la final. Al ser conocida la fuerza de
pretensado, se elige un sistema de pretensado, y la armadura “Aps”
se obtiene a partir de las esfuerzos admisibles de tensado en el
acero.
• El diagrama de esfuerzo-deformación del acero.

2-nov-10 Pag. 5
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

EL DIAGRAMA DE ESFUERZO-DEFORMACION DEL ACERO.

Donde:

• fps = esfuerzo en el acero de

presfuerzo en el estado de resistencia
nominal a la flexión.
• fpu = resistencia especificada a la
tracción del acero de presforzado.
• (*) = pre estiramiento producido por el
tensado = Pe/(Ap*Ep)
• εt = deformación unitaria efectiva del
acero de pretensar.

2-nov-10 Pag. 6
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

COMENTARIOS:

• En el estado de resistencia última a flexión o Rotura, más que un

diseño, se debe hacer una verificación de la estructura ya diseñada en
la etapa de servicio.

• El problema es ahora encontrar el “fps” en el momento de la falla,

para lo cual existen 2 métodos:

 SOLUCION APROXIMADA: debe cumplirse que el esfuerzo

efectivo “fe” en el acero de presfuerzo no sea menor que el 50%fpu
y que todo el acero de presfuerzo está en la zona de tracción

 SOLUCION GENERAL: Este método es más exacto y está basado

encondiciones de equilibrio y compatibilidad de deformaciones
usando incluso propiedades de esfuerzo-deformación del acero de
presfuerzo. (Este método se debe usar cuando parte del acero de
presfuerzo está en la zona de compresión).

2-nov-10 Pag. 7
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

SOLUCIÓN APROXIMADA – SEGÚN NORMA E-60 -2009

CON CABLES ADHERIDOS

Donde:
• fps = esfuerzo en el acero de presfuerzo en el estado de resistencia
nominal a la flexión.
• fpu = resistencia especificada a la tracción del acero de presforzado.
• γp = Este factor tiene en cuenta la forma del diagrama tensiones-
deformaciones de los aceros (relajación normal, baja relajación, etc.) el
cual está caracterizado por el cociente fpy / fpu.

2-nov-10 Pag. 8
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

CON CABLES ADHERIDOS

Para vigas “T”: b=bw

Debe considerarse lo siguiente:

2-nov-10 Pag. 9
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

CON CABLES NO ADHERIDOS

Elementos con relación luz/altura ≤ 35

En MPa:

Donde fse : Esfuerzo Efectivo del Pretensado ó “fe”

Elementos con relación luz/altura > 35

2-nov-10 Pag. 10
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

CUANTÍAS LÍMITES EN FLEXIÓN

CUANTÍA MÍNIMA

Donde:

Mcr : Momento de fisuración calculado para las cargas que

producen un esfuerzo máximo de tracción igual a fr.
fr : Módulo de rotura del hormigón o resistencia a la
tracción por flexión = 2 √f´c (Kg/cm2)

2-nov-10 Pag. 11
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

CUANTÍAS LÍMITES EN FLEXIÓN

CUANTÍA MAXIMA

Verificación de la Falla Dúctil:

Las siguientes expresiones :

No deben ser mayor que

De otro modo se considera una viga sobre reforzada, en la cual el

Momento Nominal está en función de la resistencia del concreto
2-nov-10 Pag. 12
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

CUANTÍAS LÍMITES EN FLEXIÓN

ACERO MÍNIMO ADHERIDO PARA CABLES NO ADHERIDOS PARA

PRESFUERZO EN UNA SOLA DIRECCION

Donde:

Act : Área parcial de la sección transversal comprendida

entre el eje baricéntrico de la sección total y el borde
más traccionado

2-nov-10 Pag. 13
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

RESISTENCIA A FLEXION EN VIGAS “ T “

Deformaciones, Esfuerzos y fuerzas en secciones “T”

(a) Sección de Viga. (b)Deformaciones. (c) Esfuerzos y Fuerzas en el Alma.
(d) Esfuerzos y Fuerzas en las alas
2-nov-10 Pag. 14
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

RESISTENCIA A FLEXION EN VIGAS “ T “

De donde:
Tp  Ts Tpw  Tpf

Tpw Apw  fps Ap  fps  As  fy  0.85 f'c  ( b  bw)  hf

Luego por equilibro de fuerzas en el Alma:

Ap  fps  As  fy  0.85 f'c  ( b  bw)  hf

a 
0.85 f'c  bw

El Momento Resistente es:

Mn  Apw  fps   d p 
a
 As fy  d  d p  0.85 f'c  ( b  bw)  hf   d p 
hf 
   
 2  2

Comparando del Momento Resistente de Diseño con el Momento Ultimo:

 Mn  Mu

2-nov-10 Pag. 15
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

RESISTENCIA A FLEXION

DIAGRAMA DE FLUJO PARA VIGAS RECTAGULARES Y VIGAS “T”

(Según “Prestressed Concrete”, Edward G. Nawy):

2-nov-10 Pag. 16
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

RESISTENCIA A FLEXION
DIAGRAMA DE FLUJO:

2-nov-10 Pag. 17
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

SOLUCIÓN GENERAL: COMPATIBILIDAD Y EQUILIBRIO

CONCEPTOS
GENERALES

Distribución de Esfuerzos en una Viga

(a) Sección Transversal de Viga. (b)Deformaciones. (c) Bloque actual de Esfuerzos.
(d) Bloque equivalente asumido de Esfuerzos
2-nov-10 Pag. 18
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

SOLUCIÓN GENERAL: COMPATIBILIDAD Y EQUILIBRIO

CONCEPTOS
GENERALES

Variación de Esfuerzos del acero de presfuerzo en varios niveles de Carga

2-nov-10 Pag. 19
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

SOLUCIÓN GENERAL: COMPATIBILIDAD Y EQUILIBRIO

CONCEPTOS
GENERALES

Deformaciones Unitarias a medida que se incrementan la

Carga Viva hasta la Falla
2-nov-10 Pag. 20
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

SOLUCION GENERAL PARA ELEMENTOS CON CABLES ADHERIDOS

En este caso puede realizarse un cálculo iterativo consistente en:

i) Calcular la deformación unitaria ε1 por efecto de la fuerza efectiva.

fe
1 
Ep

ii) Calcular la deformación unitaria ε2 por efecto de la descompresión de la

sección de concreto a nivel del centro de gravedad del acero de
presfuerzo.

1  Pe Pe exc 
 2    
Ec  A Zb 

2-nov-10 Pag. 21
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

SOLUCION GENERAL PARA ELEMENTOS CON CABLES ADHERIDOS

iii) Calcular la deformación unitaria ε3 por efecto de la tracción del acero de
presfuerzo hasta llegar a la falla es decir hasta que la deformación
unitaria del concreto a compresión εcu=0.003. Para esto es necesario
asumir un primer valor de fps, que podría ser el que proporciona la norma
y mediante la condición de equilibrio calcular el “c” (profundidad del eje
neutro en la falla).
 dp  c 
 3   cu 
 c 
iv) Sumar todas las deformaciones y acudir a la gráfica Esfuerzo -
Deformación del Acero de presfuerzo y encontrar el nuevo fps para
compararlo con el inicial, si la variación es <1% se puede considerar el
fps como válido, de lo contrario continuar con la iteración.
 pt   1   2   3

v) Calcular “Mn” para la condición del punto anterior

vi) Verificar si Mu ≤ ϕMn . Los valores de “ϕ” son los mismo para flexión en
secciones no pretensadas.
2-nov-10 Pag. 22
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

GRAFICA ESFUERZO - DEFORMACION DEL ACERO DE PRESFUERZO

GRAFICA ESFUERZO - DEFORMACION DEL ACERO DE PRESFUERZO
2000
2000
1800
1860 fpu

1600

1400

1200
1116 fpe
 
MPa

fp  .p 1000

800

600

400

200
0
0
0 0.005 0.01 0.015 0.02 0.025 0.03 0.035 0.04 0.045 0.05
0  .p 0.05

m/m
Ep  200000
Ecuación de la curva de Esfuerzo Deformación (Según Ramberg-Osgood) :
fp  p  Ep  p  0.025 
  
0.975
0.10
 Donde:  
fpEp   1860MPa
p 200000
  0.975  
fp   p   Ep  p 0.025  1   118  p  
10
 Donde: fp   p   1860MPa
0.10
 1  118  10 
  p  
2-nov-10 Pag. 23
Profesor: Ing. Luis Villena Sotomayor
CONCRETO PRESFORZADO :

ELEMENTOS CON CABLES NO ADHERIDOS

Para el cálculo, no es posible hacer un análisis “de sección” para

determinar el esfuerzo en la armadura. Al no existir adherencia el
cable no experimenta fuertes incrementos de esfuerzo en
coincidencia con las fisuras tal como es el caso de los cables
adheridos.

No es válido plantear aquí, compatibilidad de deformaciones a nivel

de una sección porque al no haber adherencia, el cable no sufre
alargamientos locales sino un alargamiento global producto de la
deformación general del elemento o viga, según sea el caso.

El abordaje analítico para calcular la tensión en las armaduras en

forma “exacta” es bastante laborioso e implica un análisis no lineal
en el que intervienen las deformaciones del elemento y del cable
(teniendo en cuenta la variación del módulo de elasticidad con la
deformación). Este análisis suele realizarse a través de iteraciones.
2-nov-10 Pag. 24
Profesor: Ing. Luis Villena Sotomayor
