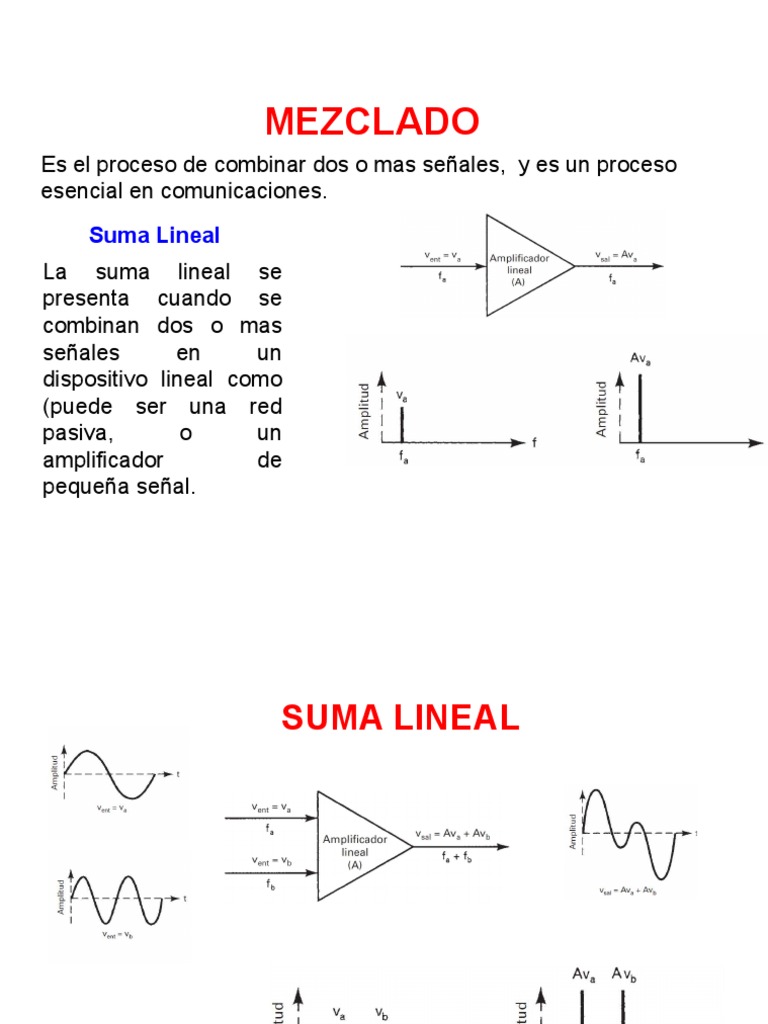

MEZCLADO

Es el proceso de combinar dos o mas señales, y es un proceso

esencial en comunicaciones.
Suma Lineal
La suma lineal se
presenta cuando se
combinan dos o mas
señales en un
dispositivo lineal como
(puede ser una red
pasiva, o un
amplificador de
pequeña señal.
SUMA LINEAL
 MEZCLADO NO LINEAL
Ocurre cuando se combinan dos o mas señales en un dispositivo
no lineal, como por ejemplo un diodo o un amplificador de grande
señal.
MEZCLADO NO LINEAL
 MEZCLADO NO LINEAL
Ejemplo
Para un amplificador no lineal con 5 y 7 kHz de frecuencias de entrada:
(a) Determinar las tres primeras armónicas presentes en la salida, para cada
frecuencia de entrada.
(b) Determinar los productos cruzados que se producen en la salida, para
valores de m y n de 1 y 2.
(c) Trazar el espectro de frecuencias armónicas y de producto cruzado de
salida, con las frecuencias
determinadas en los pasos a) y b).
 MEZCLADO NO LINEAL
Los circuito electrónicos que generan productos cruzados se llaman:
mixer (mezcladores) o moduladores.

Se simboliza

EJEMPLO
 MODULACION
La modulación es una operación realizada en el transmisor para obtener
una transmisión eficiente y confiable. la transmisión consiste en una
variación sistemática de algún parámetro de una onda portadora o
modulada,
Como por ejemplo: amplitud, frecuencia o la fase, de acuerdo con una
función de la señal de información.
MODULACIONES ANALOGICAS
 MODULACION

¿Por qué modular? Clasificación de AM

- Facilidad de la transmisión - DSB-FC
- DSB-SC
- Multicanalización - SSB
- VSB
- Para reducir el ruido e interferencia
 DSB-FC
Consiste en variar la amplitud de la portadora de forma
proporcional al la amplitud de la señal de información y
transmitir la portadora como parte de la información .

Moduladora

Portadora modulada en AM

Portadora sin modular

DSB-FC
DSB-FC
INDICE DE MODULACION
CONSIDERACIONES DE POTENCIA
 DSB-FC

EJEMPLO
una estación de radio AM (DSB-FC) transmite una potencia portadora
promedio total de salida de 40kW y usa un índice de modulación de
0,707 para modulación de una señal senoidal. Calcule: (a) la potencia
promedio total de salida; (b) eficiencia de transmisión y (c) amplitud
pico de la portadora si la antena esta representada por una carga
resistiva de 50 ohmios.
DSB-FC
 DSB-FC
EJEMPLO
Determinar, para la forma de onda de AM en la
figura

(a) Amplitud máxima de las bandas laterales

superior e inferior.
(b) Amplitud máxima de la portadora no modulada.
(c) Cambio máximo de amplitud de la envolvente.
(d) Coeficiente de modulación.
(e) Porcentaje de modulación.
DETECTOR DE ENVOLVENTE
DSB-SC GENERADOR
DSB-SC RECEPCION
DSB-SC RECEPCION
HETERODINAJE
SISTEMAS DE BANDA LATERAL
UNICA (SSB)
TRANSMISOR DE BANDA LATERAL
UNICA (METODO FILTRO)
Teniendo en cuenta que el factor de calidad Q de un filtro esta dado por
⁄

Q factor de calidad
fc frecuencia central o de la portadora
S grado de supresión en dB, de la banda lateral no deseada
f separación de frecuencias máxima de banda lateral inferior
y mínima de banda lateral superior
• Determine el factor de calidad Q
necesario para un filtro de banda
lateral única con frecuencia de
portadora de 1 MHz, 80 dB de
supresión de banda lateral no
deseada, y el siguiente espectro de
frecuencias
TRANSMISOR DE BANDA LATERAL UNICA
(METODO DESPLAZAMIENTO DE FASE)
