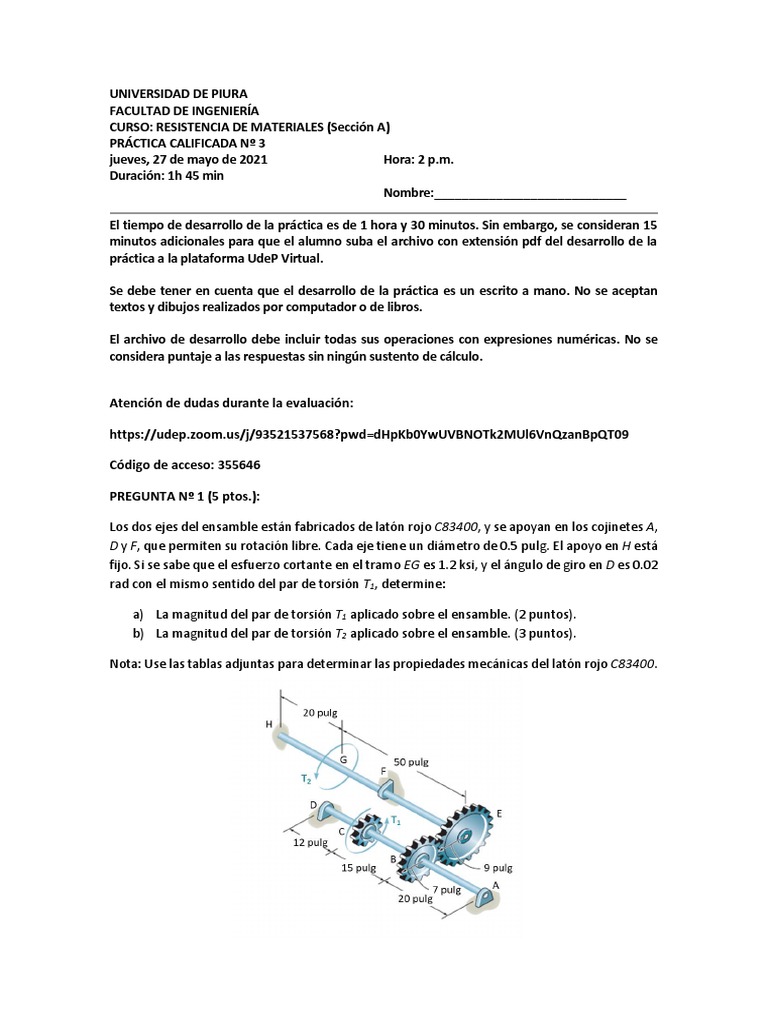

UNIVERSIDAD DE PIURA

FACULTAD DE INGENIERÍA
CURSO: RESISTENCIA DE MATERIALES (Sección A)
PRÁCTICA CALIFICADA Nº 3
jueves, 27 de mayo de 2021 Hora: 2 p.m.
Duración: 1h 45 min
Nombre:____________________________

El tiempo de desarrollo de la práctica es de 1 hora y 30 minutos. Sin embargo, se consideran 15

minutos adicionales para que el alumno suba el archivo con extensión pdf del desarrollo de la
práctica a la plataforma UdeP Virtual.

Se debe tener en cuenta que el desarrollo de la práctica es un escrito a mano. No se aceptan

textos y dibujos realizados por computador o de libros.

El archivo de desarrollo debe incluir todas sus operaciones con expresiones numéricas. No se
considera puntaje a las respuestas sin ningún sustento de cálculo.

Atención de dudas durante la evaluación:

https://udep.zoom.us/j/93521537568?pwd=dHpKb0YwUVBNOTk2MUl6VnQzanBpQT09

Código de acceso: 355646

PREGUNTA Nº 1 (5 ptos.):

Los dos ejes del ensamble están fabricados de latón rojo C83400, y se apoyan en los cojinetes A,
D y F, que permiten su rotación libre. Cada eje tiene un diámetro de 0.5 pulg. El apoyo en H está
fijo. Si se sabe que el esfuerzo cortante en el tramo EG es 1.2 ksi, y el ángulo de giro en D es 0.02
rad con el mismo sentido del par de torsión T1, determine:

a) La magnitud del par de torsión T1 aplicado sobre el ensamble. (2 puntos).

b) La magnitud del par de torsión T2 aplicado sobre el ensamble. (3 puntos).

Nota: Use las tablas adjuntas para determinar las propiedades mecánicas del latón rojo C83400.
PREGUNTA Nº 2 (5.5 ptos.):

En la figura, se muestra la sección transversal de una viga sometida a un momento M. Si se sabe

que este momento genera en el punto P, un esfuerzo normal de compresión de 5 MPa, se pide:

a) Determinar la magnitud del momento M aplicado a la viga. (3.5 puntos).

b) Determinar el ángulo de inclinación del eje neutro con respecto al eje horizontal z. En
un dibujo, indique la ubicación del eje neutro en la sección transversal de la viga. (2
puntos).

PREGUNTA Nº 3 (4.5 ptos.):

Dos perfiles canales de acero se sueldan a lo largo de sus bordes, y se emplean para soportar las
cargas que se muestran en la figura. Si se sabe que el esfuerzo normal permisible es de 180
MPa para el acero, se pide:

a) Dibujar el diagrama de momento flector de la viga indicando todos sus valores. (1.5
puntos).
b) Determinar los perfiles canales más económicos que pueden utilizarse en la viga. (3
puntos).

Nota: Use la tabla adjunta de perfiles canales.

y
70 kN
y 40 kN/m

x z

Sección
PREGUNTA Nº 4 (5 ptos.):

Una viga está construida con dos perfiles angulares L5x3x1/2 de acero A36 y una placa de latón
C83400, tal como se muestra en la figura. Si el esfuerzo normal permisible en el acero es de 18
ksi y el esfuerzo normal permisible en el latón es de 6 ksi, determine el máximo momento M
que se puede aplicar a la viga.

Nota: Use las tablas adjuntas para determinar las propiedades geométricas de los perfiles
angulares y las propiedades mecánicas del latón rojo C83400 y del acero A36.
