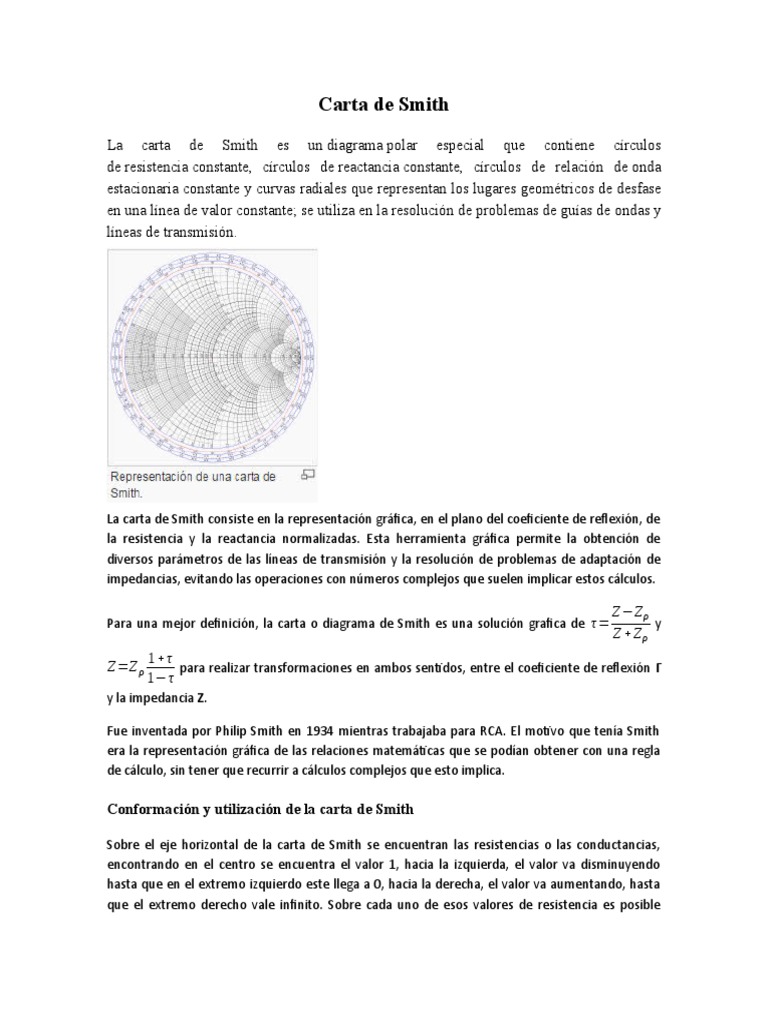

Carta de Smith

La carta de Smith es un diagrama polar especial que contiene círculos

de resistencia constante, círculos de reactancia constante, círculos de relación de onda
estacionaria constante y curvas radiales que representan los lugares geométricos de desfase
en una línea de valor constante; se utiliza en la resolución de problemas de guías de ondas y
líneas de transmisión.

La carta de Smith consiste en la representación gráfica, en el plano del coeficiente de reflexión, de

la resistencia y la reactancia normalizadas. Esta herramienta gráfica permite la obtención de
diversos parámetros de las líneas de transmisión y la resolución de problemas de adaptación de
impedancias, evitando las operaciones con números complejos que suelen implicar estos cálculos.

Z−Z ρ
Para una mejor definición, la carta o diagrama de Smith es una solución grafica de τ = y
Z + Zρ
1+τ
Z=Z ρ para realizar transformaciones en ambos sentidos, entre el coeficiente de reflexión Γ
1−τ
y la impedancia Z.

Fue inventada por Philip Smith en 1934 mientras trabajaba para RCA. El motivo que tenía Smith
era la representación gráfica de las relaciones matemáticas que se podían obtener con una regla
de cálculo, sin tener que recurrir a cálculos complejos que esto implica.

Conformación y utilización de la carta de Smith

Sobre el eje horizontal de la carta de Smith se encuentran las resistencias o las conductancias,
encontrando en el centro se encuentra el valor 1, hacia la izquierda, el valor va disminuyendo
hasta que en el extremo izquierdo este llega a 0, hacia la derecha, el valor va aumentando, hasta
que el extremo derecho vale infinito. Sobre cada uno de esos valores de resistencia es posible
trazar un círculo que llega hasta el eje derecho. Todo el círculo trazado tiene el mismo valor de
resistencia.

Por otro lado, la parte reactiva o susceptancia de la impedancia se busca sobre unos semicírculos
que van desde el extremo derecho del círculo hasta algún punto del círculo, si es positivo, hacia la
parte superior del círculo, y si es negativo, hacia la parte inferior del mismo.

La intersección de un círculo r y un círculo x define un punto que representa una impedancia

normalizada: r+jx.

Otro aspecto del diagrama es que en la parte exterior hay varias escalas.

 Una escala conocida como “ángulo del coeficiente de reflexión en grados”, a partir de la
cual es posible obtener el valor de θ τ.
 Un par de escalas son las encargadas de relacionar la longitud de la línea de transmisión
en λ’s. El inicio de ambas escalas se ubica en el lado izquierdo. Una de ellas corre en
sentido horario y se le denomina “wavelengths toward generator” (longitud de onda hacia
el generador), lo que indica que si se utiliza esta escala se estará avanzando hacia el
generador, hacia la entrada de línea, en unidades de λ. La otra escala corre en sentido anti
horario y es denominada “wavelenghts toward load” (longitudes de onda hacia la carga),
 esto indica que so se utiliza esta escala, se estará avanzando hacia la carga, hacia el final
de la línea, en unidades de λ.
 Una escala denominada como “Reflection coeff. Vol” (Coeficiente de reflexión de voltaje).
Si se mide la longitud del vector, trazado siempre desde el origen, es posible utilizar esta
escala para conocer la magnitud de reflexión del voltaje, G.

Todos los círculos y los arcos dentro del diagrama representan coordenadas para la lectura del
calor correspondiente de Z. Todas las impedancias de la carta están normalizadas a Zn,
Z
relacionándose a Z, por medio de: Z n= =Rn + j X n , en donde Z0 es la impedancia característica
Z0
de la línea de transmisión utilizada para definir Γ. El diámetro horizontal de la carta de Smith
reposa también el diámetro horizontal de una familia de circunferencias que representan valores
constantes de la resistencia normalizada Rn.

Representación de impedancias normalizadas

La intersección de un circulo r y un circulo x define un punto que representa una impedancia

normalizada: R+jX, un cortocircuito Z=0 se representa en el punto (-1,0) y un circuito abierto
Z=8 en el punto (1,0).

La clave para entender la carta de Smith, lo que es de suma importancia para su efectivo y
adecuado uso, radica en el hecho que la carta de Smith relaciona de forma gráfica la impedancia
de entrada Z¿ ( Z), algún punto de la línea y el coeficiente del voltaje de reflexión Γ en ese mismo
punto. Lo primero que se debe hacer para su análisis es determinar la impedancia de entrada
normalizada a la impedancia de línea Z 0. Para normalizar se realiza lo siguiente:

Se divide la impedancia de entrada Z¿ ( Z) o Z L ( Z ), por la impedancia característica de la línea de

transmisión ( Z¿ ¿ 0)¿.

La adaptación de impedancias se puede hacer de varias maneras:

 Mediante líneas de distinta Impedancia Característica

 Utilizando un único Stub
 Utilizando un Doble Stub
λ
 Transformador
4

Para ejemplificar de manera práctica, se usara el siguiente ejemplo:

Una línea de transmisión de 10m de largo, con una impedancia característica de 50Ω,
trabajando a una frecuencia, cuya longitud de onda es de 5,882m en la línea, termina en
una carga de (50+ j100)Ω . Determinar la impedancia de entrad Z¿ a

Para obtener el resultado, realizamos lo siguiente:

 1. Normalizamos la impedancia Z L:

(50+ j100)Ω
Z ln = =1+ j 2
50 Ω

2. Con la impedancia normalizada, se representa en la carta de Smith, siguiendo los círculos

de resistencia (parte real) y de la reactancia (parte imaginaria). La impedancia esta en la
intersección, R=1 y j=2, representado por el punto rojo. Se traza una línea entre estos dos
puntos y se prolonga hasta interceptar el borde del círculo principal, representado con el
punto azul.
3. Se traza una circunferencia, usando como radio la distancia entre R=1 y j=2, utilizando
como centro a R=1.

Los circuitos equivalentes resultantes serán dos, dependiendo de la posición del punto obtenido
en la carta de Smith.

 Si queda fuera del circulo de la parte real 1, se tiene una susceptancia (− j x 2) en paralelo
con una reactancia( j x 1), la cual a su vez, esta en serie con la impedanci a (Z L )

 Si queda dentro del circulo de la parte real 1, se tiene una reactancia ( j x 2) en paralelo
con una suceptancia (− j x 1) , la cual a su vez está en paralelo con una impedancia ( Z L )
 10 m
4. Se procede a expresar la distancia en longitudes de onda: d= =1,70 λ . Luego,
5,882 m
desde el punto azul, se recorre la distancia en λ’s obtenidos (1,70 λ), en sentido del
generador o en sentido horario, obteniendo el punto amarillo.
a. Es importante tener en cuenta que una vuelta completa es de 0,5 λ, por lo que es
necesario realizar 3 vueltas y 0,2 λ adicionales.
5. Realizamos una línea desde el centro de la circunferencia Z NL, hasta el círculo ¿ 0, lo que
da el valor de −xj , el punto amarillo, y el valor real se toma de la intersección de la línea y
la circunferencia trazada, este arco tiene un valor real, el punto verde. Y así obtenemos la
impedancia de entrada Z¿ =0,29− j 0,82.

6. El valor de la impedancia de entrada es la impedancia de entrada normalizada multiplicada

por la impedancia característica ( Z¿ =Z ¿∗Z 0=( 0,29− j 0,82 )∗50

De esta manera, Z¿ =(14,5− j 41)

Para la explicación de cómo es posible encontrar el coeficiente de reflexión, con la impedancia

normalizada suministrada, se ejemplifica a continuación:

Dada una carga de valor Z ln =2,4− j 0,6 , encontrar el coefiente de reflexión:

 1. Se localiza el punto de impedancia dada en la carta de Smith, siguiendo los círculos de
resistencia (parte real) y de reactancia (parte imaginaria) constantes. La impedancia está
en la intersección de la línea R=2,4 y j=-0,6, punto rojo.
2. Se traza una recta del punto de origen al punto de intersección o impedancia.
a. La distancia del origen al punto de intersección = modulo escalado de Γ, la flecha
roja. Para ver el valor verdadero se debe llevar esa distancia sobre la escala
inferior de la carta, o bien, hacer una regla de tres.
b. Se prolonga la recta hasta la escala de ángulos, donde se obtendrá el ángulo de Γ,
que sería el punto azul.

De esta manera, obtenemos Γ =0,44 y un ángulo de =-14°

Bibliografía:
http://es.slideshare.net/jjchaconv/carta-de-smith-26766611
http://es.wikipedia.org/wiki/Carta_de_Smith
