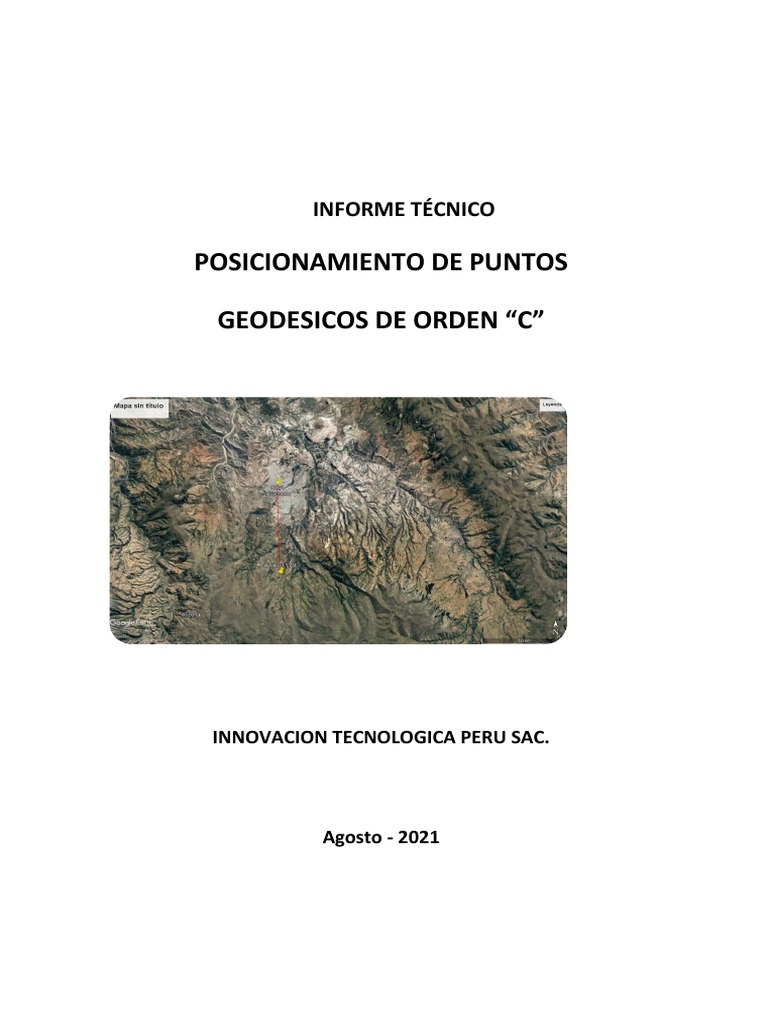

INFORME TÉCNICO

POSICIONAMIENTO DE PUNTOS

GEODESICOS DE ORDEN “C”

INNOVACION TECNOLOGICA PERU SAC.

Agosto - 2021
 INDICE

1 DATOS GENERALES....................................................................................................1
1.1 Datos de la persona responsable del informe técnico.......................................1

1.2 Nombre de la persona natural o jurídica a quien se certificará los puntos

geodésicos.....................................................................................................................1

1.3 Ubicación de los puntos geodésicos...................................................................1

1.4 Instrumentos y equipos utilizados......................................................................2

2 CERTIFICADO DE OPERATIVIDAD DE EQUIPOS..........................................................3

3 ESPECIFICACIONES TECNICAS DE EQUIPOS GNSS UTILIZADOS.................................5
3.1 Receptor GNSS GS15...........................................................................................5

3.2 Controlador CS15................................................................................................7

4 IMÁGENES DE LOS EQUIPOS GNSS UTILIZADOS.......................................................8

5 MEMORIA DESCRIPTIVA............................................................................................9
5.1 Generalidades.....................................................................................................9

5.1.1 Localización geográfica................................................................................9

5.1.2 Periodo y duración de los trabajos..............................................................9

5.2 Metodología........................................................................................................9

5.2.1 Monumentación..........................................................................................9

5.2.2 Control Horizontal.....................................................................................10

5.2.3 Cálculo.......................................................................................................10

5.3 Personal y Equipos............................................................................................11

5.3.1 Personal.....................................................................................................11

5.3.2 Equipos......................................................................................................11

5.3.3 Software....................................................................................................12

5.4 Resultados.........................................................................................................12

5.4.1 Conclusiones..............................................................................................12
6 DIARIO DE OBSERVACIÓN LLENADO EN CAMPO....................................................13
7 SOFTWARE EMPLEADO PARA EL PROCESAMIENTO DEL PUNTO............................15
8 REPORTE DE PROCESAMIENTO Y/O AJUSTE DE RED GENERADO POR EL SOFTWARE
DE PROCESAMIENTO.......................................................................................................15
8.1 Análisis de procesamiento................................................................................15

8.2 Análisis y comentario de residuales.................................................................16

9 DESCRIPCIÓN MONOGRÁFICA DEL PUNTO GEODÉSICOS.......................................18

10 FORMULARIO DE INFORMACIÓN DE LA ESTACIÓN BASE UTILIZADA.....................20
11 SOLICITUD DE CÓDIGO PARA PUNTO GEODÉSICO..................................................24
12 COMPROBANTE DE PAGO DE FORMULARIO DE INFORMACIÓN Y DATA DE ERP...25
13 COMPROBANTE DE PAGO POR SERVICIO DE CERTIFICACIÓN DE PUNTOS
GEODÉSICOS....................................................................................................................26
14 CUADRO DE OCUPACIONES, PUNTOS ORDEN “C”..................................................27
15 INFORME DE PROCESAMIENTO DE LÍNEAS BASE DE PUNTOS ORDEN “C”.............28
1 DATOS GENERALES
El presente informe contiene los alcances, metodología, descripción y resultados de los
trabajos de mediciones geodésicas de 1 punto orden “C” del proyecto, Contratación
del servicio de consultoría para el estudio “Saneamiento físico legal de predios en la
comunidad campesina de chupas - distrito de Chiara - provincia de huamanga -
departamento de Ayacucho.

1.1 Datos de la persona responsable del informe técnico

NOMBRE: Bill Ronald Huayanay Bustamante
EMPRESA: Innovación Tecnológica Perú SAC.
DIRECCIÓN: Urb. las violetas “Z” Lote 9 San Juan de Lurigancho, Lima
TELÉFONO:
CELULAR: 915334736
PAG. WEB
CORREO:
serviciosinnotec@gmail.com

FIRMA
Y
SELLO:

1.2 Nombre de la persona natural o jurídica encargado del proyecto certificará los
puntos geodésicos

proyectista: ARCADIS PERU S.A.C.

1.3 Ubicación de los puntos geodésicos

CÓDIGO: HJ-01
UBIGEO: 090401
DEPARTAMENTO Huancavelica
:
PROVINCIA: Castrovirreyna
DISTRITO: Castrovirreyna
REFERENCIAS: Huachos

CÓDIGO: HJ-02
UBIGEO: 090401

1
 DEPARTAMENTO Huancavelica
:
PROVINCIA: Castrovirreyna
DISTRITO: Castrovirreyna
REFERENCIAS: Huachos

El acceso al proyecto desde la ciudad de Lima considerando camioneta como medio de

transporte es el siguiente:

CIUDAD CIUDAD TIPO DE VIA DISTANCIA (Km) TIEMPO

(Horas)
Lima Chincha Asfaltado 204 2:50
Chincha Huachos Asfaltado 106 2:25

1.4 Instrumentos y equipos utilizados

N° EQUIPO MARCA MODELO CANTIDAD
1 Receptor GNSS TRIMBLE R8S 02
2 Colector de datos TRIMBLE 30 01
3 Trípode de madera - - 01

2
2 CERTIFICADO DE OPERATIVIDAD DE EQUIPOS

3
4
3 ESPECIFICACIONES TECNICAS DE EQUIPOS GNSS UTILIZADOS
3.1 Receptor GNSS HI-TARGET V60

5
3.2 Controlador Ihand30

4 IMÁGENES DE LOS EQUIPOS GNSS UTILIZADOS

Figura 1. Receptor GNSS hi-target V60 S/N: 11009678

6
 Figura 2. Colector de Datos Ihand30 S/N: RK15694835

5 MEMORIA DESCRIPTIVA
5.1 Generalidades
Los puntos geodésicos del presente informe son parte del proyecto; Contratación del
servicio de consultoría para el estudio “Saneamiento físico legal de predios en la

7
comunidad campesina de chupas - distrito de Chiara - provincia de huamanga -
departamento de Ayacucho”. Para dicho requerimiento la empresa Hi-Target en
coordinación con la empresa INNOTEC Perú S.A.C. Informan y solicitan al IGN la
certificación de los puntos geodésicos de orden “C”.

5.1.1 Localización geográfica

La ubicación de los puntos orden “C” se ha establecido considerando los siguientes
criterios:

 Visibilidad e influencia a todas las áreas de operación del proyecto.

 Acceso y disponibilidad para trabajos futuros.
 Estabilidad de la zona de fundación.
5.1.2 Periodo y duración de los trabajos
FECHA CODIGO INICIO FINAL DURACION

07-06-2021 AYA01179 13:15:57 horas 17:18:17 horas 4h 02m 25seg

5.2 Metodología
5.2.1 Monumentacion
La construcción de hitos y ejecución de mediciones geodésicas se realizaron con la
participación del personal y equipos de INNOTEC PERU, cumpliendo con las
especificaciones de la norma (Puntos geodésicos sobre pilares de hormigón) y usando
las placas de bronce codificadas con la numeración asignada por el IGN.

5.2.2 Control Horizontal

Consideraciones técnicas para cada punto geodésico establecido

CÓDIGO: AYA01179
METODO DE POSICIONAMIENTO: Estático diferencial con post procesamiento
ESTACIÓN BASE: AY01
INTERVALO DE GRABACIÓN: 5 segundos

8
 MÁSCARA DE ELEVACIÓN: 10°
DATUM HORIZONTAL: WGS84
TIEMPO DE REGISTRO DE DATOS: 4h 02m 25seg

5.2.3 Cálculo
La información registrada con el receptor GNSS se procesó mediante el software
Trimble Business Center, versión: 5.5, el cual se configuró con sistema de coordenadas
UTM WGS84 18 SUR, soluciones tipo fijas, frecuencias múltiples (L1, L2), intervalo de
procesamiento 5 segundos, y se usaron efemérides precisas para satélites GPS y
Glonass.

El procesamiento de líneas base se realizó considerando como punto de control el

punto orden “0” AY01, con sus respectivas coordenadas geodésicas y altura elipsoidal
registrada en el formulario de información de la estación GNSS permanente de fecha
30 de noviembre de 2020.

Con los resultados anteriores se procedió a realizar el reporte de coordenadas

geodésicas y coordenadas UTM en sistema WGS84 18S, así como las alturas
Elipsoidales.

Con el mismo software y empleando el modelo Geoidal EGM2008 con resolución de

1”x1” se determinaron las alturas Geoidales (elevaciones).

9
 Figura 3. Líneas base de puntos orden "C"

5.3 Personal y Equipos

5.3.1 Personal
Supervisor:

 Méndez Bautista Antonio

Topógrafo:

 Huayanay Bustamante Bill Ronald

5.3.2 Equipos
Equipos Geodésicos

 Receptor GNSS Hi-target V60 (01 unidad)

5.3.3 Software
Trimble Business Center versión: 5.5 (junio 2021)

5.4 Resultados
El resumen de coordenadas es el siguiente:

10
 COORDENADAS UTM WGS84 18 SUR
PUNTO NORTE ESTE ELEVACION
AYA01179 8533550.816 584194.168 3450.003

COORDENADAS GEODESICAS WGS84 SUR

ALTURA
PUNTO LATITUD SUR LONGITUD OESTE
ELIPSOIDAL
AYA01179 13°15'49.98898" 74°13'22.04177" 3487.989

5.4.1 Conclusiones
El procesamiento de líneas base nos muestra las siguientes precisiones para los puntos
orden “C” a posicionar:

 Precisión horizontal de ≤6 mm, valores satisfactorios según requerimiento de

norma técnica.
 Precisión vertical de ≤24 mm, precisiones satisfactorias según requerimiento de
norma técnica.

Los resultados anteriores son satisfactorios según longitud de línea base (≤100 km),
requerimientos de norma técnica, y especificaciones técnicas de equipos GNSS
mordernos de alta precisión (horizontal 3mm+0.1 ppm, y vertical 3.5 mm+0.4 ppm).

11
6 DIARIO DE OBSERVACIÓN LLENADO EN CAMPO

12
7 SOFTWARE EMPLEADO PARA EL PROCESAMIENTO DEL PUNTO
SOFTWAR Trimble Business Center
E:
VERSIÓN: 5.5

8 REPORTE DE PROCESAMIENTO Y/O AJUSTE DE RED GENERADO

POR EL SOFTWARE DE PROCESAMIENTO
8.1 Análisis de procesamiento
El procesamiento de líneas base se ha realizado con: período de duración mínima de
4:02 horas, intervalo de procesamiento de 5 segundos, más de 2904 épocas, y con
datos de satélites de GPS y Glonass captadas mediante frecuencias L1 y L2.

Además de la data anterior, se usaron efemérides precisas IGS para GPS y Glonass,
lográndose soluciones de tipo FIJA, y precisiones adecuadas para el tipo de
levantamiento.

Figura 4. Efemérides precisas GPS y Glonass

13
8.2 Análisis y comentario de residuales
Las señales de satélite muestran buena calidad por lo que no fue necesario realizar la
edición de sesiones. (Ver figura)

Figura 5. Edición de sesiones

14
Proyecto – Saneamiento físico legal de predios en la Comunidad Campesina de Chupas,
distrito de Chiara, provincia de Huamanga, departamento de Ayacucho.
Puntos Geodésicos orden "C"

15
9 DESCRIPCIÓN MONOGRÁFICA DEL PUNTO GEODÉSICOS

FICHA TECNICA

NOMBRE DEL PUNTO PROYECTO:

Saneamiento fisico legal de predios en la comunidad campesina de chupas, distrito de
AYA01179 chiara, provincia de huamanga, departamento de ayacucho.

DEPARTAMENTO: AYACUCHO ORDEN DEL PUNTO

PROVINCIA: HUAMANGA
DISTRITO: CHIARA
C
LOCALIDAD O SECTOR: CHUPAS PUNTO DE REFERENCIA
TECNICA DE MEDICION
ESTATICO DIFERENCIAL CON POSTPROCESO AY01
COORDENADAS GEOGRAFICAS COORDENADAS UTM WG S84 COORDENADAS LOCALES
18S 18S
S13°15'49.98898" N: 584194.168
A74°13'22.04177" E: 8533550.816

ALTURA ELIPSOIDAL ELEVACION (EGM 2008) Factor de Altura

3487.990 3450.003 0.9994517879
Fecha de medicion Equipo GNSS Factor Combinado
07 de junio de 2021 V60 0.9991396472
CROQUIS DE UBICACIÓN: FOTOGRAFIA:

DESCRIPCION:
El punto AYA01179 se ubica a 220m margen izquierdo de la carretera desvio
andahuaylas-chiara, en el Km 01+080 aproximadamente, esta situado dentro de la comunidad
campesina de CHUPAS.El Hito consiste en un dado de concreto simple de 0.40x0.40x0.60(LxAxH),
anclado bajo el nivel del terreno, sobre cuyo eje lleva fijado una placa de bronce con una marca en bajo
relieve en forma de triangulo con un punto en el centro que precisa la ubicacion del punto.
Operador: Jefe de Proyecto: Revision:

16
10 FORMULARIO DE INFORMACIÓN DE LA ESTACIÓN BASE
UTILIZADA

17
18
19
20
11 SOLICITUD DE CÓDIGO PARA PUNTO GEODÉSICO

21
12 COMPROBANTE DE PAGO DE FORMULARIO DE INFORMACIÓN Y
DATA DE ERP

22
23
13 COMPROBANTE DE PAGO POR SERVICIO DE CERTIFICACIÓN DE
PUNTOS GEODÉSICOS

24
14 CUADRO DE OCUPACIONES, PUNTOS ORDEN “C”
Método de Nombre de Altura de Fabricante
ID de punto Hora de inicio Duración Método de antena Tipo de antena
campo archivo antena de antena

Zephyr Geodetic 3
AY01 06/06/2021 18:59 1.00:00:00 Estática AY01158aA.T02 0.075 Base soporte de la antena Trimble
Geodetic W/TZGD

AYA01179 07/06/2021 13:15 04:02:25seg Estática AYA01179.21o 1.818 Centro de fase de la antena Hi target V60

25
15 INFORME DE PROCESAMIENTO DE LÍNEAS BASE DE PUNTOS
ORDEN “C”

Informe de
procesamiento de líneas
base puntos orden “C”

26
