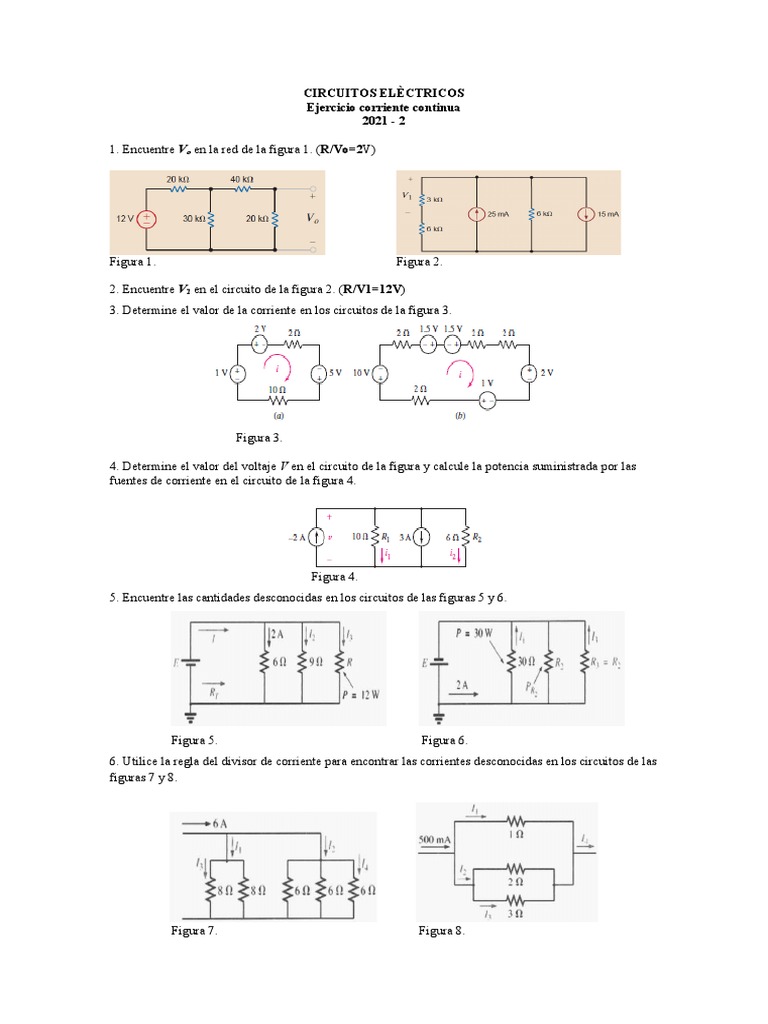

CIRCUITOS ELÈCTRICOS

Ejercicio corriente continua


2021 - 2

1. Encuentre Vo en la red de la figura 1. (R/Vo=2V)

Figura 1. Figura 2.

2. Encuentre V1 en el circuito de la figura 2. (R/V1=12V)


3. Determine el valor de la corriente en los circuitos de la figura 3.

Figura 3.

4. Determine el valor del voltaje V en el circuito de la figura y calcule la potencia suministrada por las
fuentes de corriente en el circuito de la figura 4.

Figura 4.
5. Encuentre las cantidades desconocidas en los circuitos de las figuras 5 y 6.

Figura 5. Figura 6.
6. Utilice la regla del divisor de corriente para encontrar las corrientes desconocidas en los circuitos de las
figuras 7 y 8.

Figura 7. Figura 8.
7. Determine R1 en la red de la figura 9.

Figura 9.

8. Una parte de un servicio residencial a una casa se muestra en la figura 10.


a. Determine la corriente a través de cada rama en paralelo de la red.
b. Calcule la corriente extraída de la fuente de 120V. ¿Se desconectará el interruptor de circuito de 120?
c. ¿Cuál es la resistencia total de la red?
d. Determine la potencia suministrada por la fuente de 120V. ¿Cómo se compara con la potencia de la
carga?

Figura 10.

9. Ocho bombillas están conectadas en paralelo como se muestra en la figura.

a. Si el conjunto está conectado a una fuente de 120V, ¿Cuál es la corriente a través de cada bombilla si
cada una tiene una resistencia de 1.8 KΩ?
b. Determine la resistencia total de la red.
c. Encuentre la potencia entregada a cada bombilla.
d. Si una bombilla se funde (esto es, si los filamentos se abren), ¿Cuál es el efecto sobre las bombillas
restantes?

Figura 11.

10. Suponga que los suministros son idénticos y determine las corrientes I1 e I2 en la red de la figura 12.

Figura 12.
11. Suponga que los suministros son idénticos y determine la corriente I y la resistencia R en la red de la
figura 13.

Figura 13.

12. Para el circuito de la figura 14, determine:


a. Is y VL.
b. Is si RL està en cortocircuito.
c. VL si RL se reemplaza por un circuito abierto.

Figura 14.

13. Para el circuito de la figura 15:


a. Determine el voltaje VL del circuito abierto.
b. Si el resistor de 2.2 KΩ es puesto en cortocircuito, ¿Cuál es el nuevo valor de VL?
c. Determine VL si el resistor de 4.7 KΩ es reemplazado por un circuito abierto.

Figura 15.

14. Para el circuito de la figura 16, determine:


a. Las corrientes de cortocircuito I1 e I2.
b. Los voltajes V1 y V2.
c. La corriente de la fuente Is

Figura 16.
15. Encuentre la resistencia desconocida utilizando la regla del divisor de voltaje y la información
proporcionada para los circuitos de las figuras 17 y 18.

Figura 17. Figura 18.

16. Con referencia a la figura 19:


a. Determine V2 observando simplemente que R2 = 3R1.
b. Calcule V3.
c. Observando la magnitud de V3 en comparación con V2 o V1, determine R3 mediante inspección.
d. Calcule la corriente I de la fuente.
e. Calcule la resistencia R3 utilizando la Ley de Ohm y compárela con el resultado del inciso (c).

Figura 19.

17. Determine los valores de R1, R2, R3 y R4 para el divisor de voltaje de la figura 20 si la corriente de la
fuente es de 16 mA.

Figura 20.
18. Para el circuito de la figura 21, determine los voltajes:
a. Va, Vb, Vc, Vd, Ve.
b. Vab, Vdc, Vcb.
c. Vac, Vdb.

Figura 21.

19. Encuentre RAB en la red de la figura 22.

Figura 22.

20. Encuentre RAB en la red de la figura 23.
